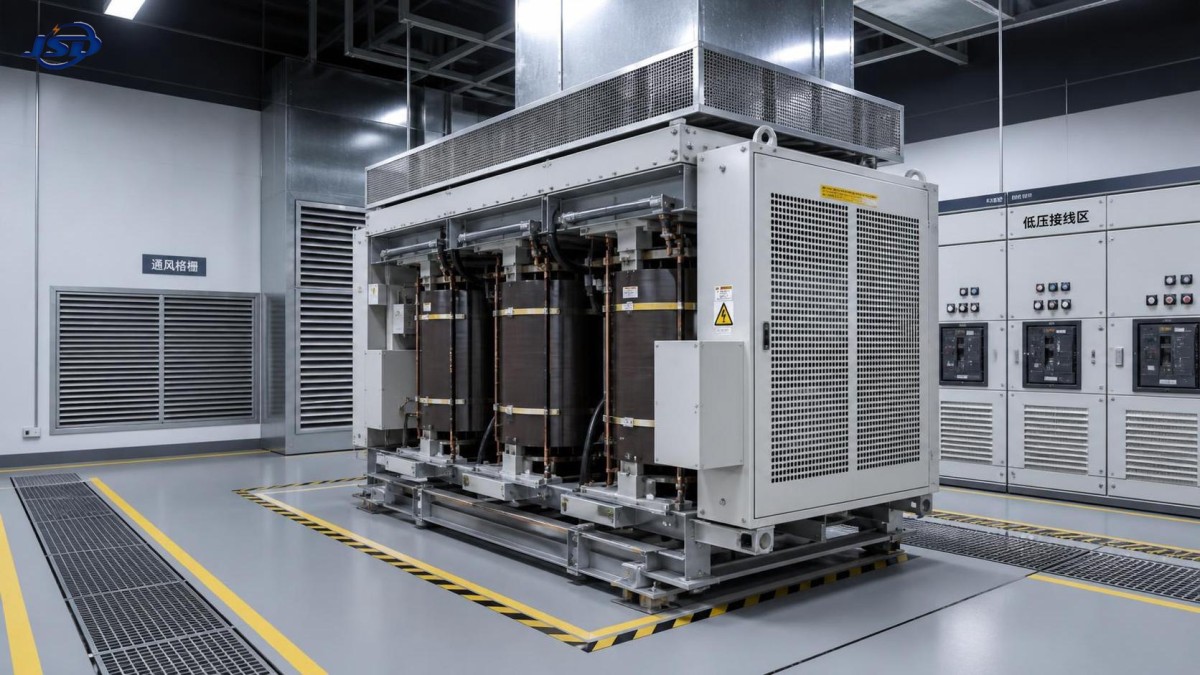

Quel dégagement un transformateur de sous-station de type sec nécessite-t-il en intérieur ?

La planification d’une installation intérieure pour un transformateur de sous-station sec implique bien plus que d’installer l’unité dans un local électrique disponible. L’espace libre autour du transformateur influe sur le flux d’air de refroidissement, l’accès sécurisé aux équipements sous tension, le cheminement des câbles, les travaux d’inspection, la coordination de la protection incendie et la possibilité pratique de remplacer des composants des années après la mise en service.

Pour les chefs de projet, la réponse la plus importante est la suivante : il n’existe pas de dimension universelle unique de dégagement intérieur applicable à tous les transformateurs secs. Le dégagement requis doit être déterminé en fonction du plan d’installation du fabricant du transformateur, des codes électriques et du bâtiment applicables, de la conception de la ventilation du local, du niveau de tension, de la construction de l’enveloppe et de la stratégie de maintenance du site.

Cela dit, un agencement bien planifié suit plusieurs principes cohérents. Considérez les dégagements comme une question de conception coordonnée, et non comme une réserve d’espace de dernière minute après que les tableaux électriques, chemins de câbles et conduits CVC ont déjà occupé le local.

Commencez par distinguer trois types de dégagement

De nombreux problèmes d’installation surviennent parce que le « dégagement du transformateur » est abordé comme s’il s’agissait d’une seule mesure. En pratique, l’équipe de conception doit prendre en compte au moins trois zones distinctes autour d’un transformateur intérieur.

1. Dégagement pour la ventilation et la dissipation thermique

Un transformateur sec libère de la chaleur dans le local environnant. Contrairement à une unité immergée dans l’huile, il n’utilise pas d’isolation ni de refroidissement liquide ; ses performances thermiques dépendent donc fortement de la circulation de l’air autour des enroulements et de l’enveloppe. Si les ouvertures d’admission ou d’évacuation sont obstruées par des murs, panneaux, chemins de câbles, matériaux stockés ou équipements adjacents, le transformateur peut fonctionner à une température supérieure à celle prévue.

Les instructions du fabricant doivent définir les distances minimales sans obstruction autour des grilles de ventilation, des conduits de refroidissement et des voies d’évacuation supérieures. Ces distances sont particulièrement importantes pour les conceptions ventilées de transformateurs secs et les unités prévues pour un refroidissement par air forcé. Prévoir une large allée de maintenance ne suffit pas si l’air chaud reste emprisonné au-dessus du transformateur ou recircule directement vers l’admission d’air.

En règle pratique, ne concevez pas le local autour d’un écart latéral « standard » supposé. Examinez ensemble les pertes thermiques du transformateur, la méthode de refroidissement, la configuration de ventilation de l’enveloppe, le volume du local, les hypothèses de température ambiante et tout système d’extraction mécanique. Un dégagement qui semble acceptable sur un plan d’étage peut néanmoins être insuffisant si le local a un plafond bas ou une mauvaise voie d’évacuation.

2. Espace de travail électrique

Le dégagement de travail est la zone protégée requise pour que le personnel puisse inspecter, tester, exploiter ou entretenir en toute sécurité des équipements électriques sous tension. Il ne s’agit pas simplement d’un espace au sol vide. Sa profondeur, sa largeur et sa hauteur sont généralement régies par le code électrique local et dépendent de la tension, des parties actives exposées, de la présence de surfaces mises à la terre face à l’équipement et de la disposition des panneaux ou tableaux électriques voisins.

Par exemple, le dégagement devant le compartiment de raccordement basse tension d’un transformateur peut devoir respecter les règles d’espace de travail électrique, même lorsque le corps du transformateur lui-même est physiquement plus éloigné du mur. Il en va de même pour les boîtes de câbles haute tension, les interrupteurs primaires et les équipements moyenne tension adjacents.

Les équipes de projet doivent vérifier ces exigences auprès de l’autorité compétente (AHJ) et de l’ingénieur électricien du projet. Dans de nombreuses juridictions, des normes telles que NFPA 70 / NEC ou leurs équivalents locaux influencent l’espace d’accès requis, mais l’interprétation finale relève du code applicable et de l’autorité d’approbation.

3. Dégagement pour la maintenance et le remplacement

La troisième zone est souvent sous-estimée, car elle peut ne pas figurer comme dimension minimale dans les codes. Les techniciens ont besoin d’espace pour retirer les panneaux d’accès, serrer les connexions au couple, effectuer des essais d’isolation, inspecter les connexions des enroulements, nettoyer les passages de ventilation et travailler en toute sécurité avec les équipements d’essai. Si des ventilateurs de refroidissement, capteurs de température ou composants de commande sont installés, ils doivent également être accessibles sans démonter les infrastructures environnantes.

Pensez également à l’avenir. Le transformateur peut-il être sorti du local si une réparation importante ou un remplacement est nécessaire ? Existe-t-il un panneau mural amovible, une porte d’équipement, une poutre de levage, une trappe ou un couloir présentant un rayon de virage suffisant ? Un local de transformateur qui ne fonctionne que le jour de l’installation peut ensuite créer un problème d’exploitation coûteux.

Qu’est-ce qui détermine généralement le dégagement intérieur final ?

L’approche la plus fiable consiste à établir l’agencement à partir des données approuvées du fabricant plutôt que de forcer le transformateur dans une emprise prédéterminée. Les facteurs suivants doivent être examinés lors de la coordination de la conception.

La ventilation du local est souvent le véritable facteur limitant

Dans un local intérieur de transformateur, le dégagement et la ventilation sont indissociables. Un transformateur peut être suffisamment éloigné physiquement des murs tout en présentant un mauvais refroidissement, car la chaleur s’accumule dans la partie supérieure du local. Cela est fréquent lorsqu’un local de sous-station compact présente une hauteur de plafond limitée, des persiennes architecturales étanches ou des ventilateurs d’extraction sélectionnés sans référence aux pertes du transformateur.

Une revue de conception utile suit le cheminement de la chaleur : l’air frais doit entrer à un niveau inférieur, passer à travers ou autour de l’enveloppe du transformateur comme prévu, monter en se réchauffant et sortir sans être ramené vers l’admission. Lorsque plusieurs transformateurs sont installés dans le même local, leur air d’évacuation ne doit pas alimenter les unités voisines. Le problème devient plus critique lorsque les unités fonctionnent près de leur charge nominale pendant de longues périodes.

Ne laissez pas les chemins de câbles, la tuyauterie de protection incendie, les conduits de ventilation ou les armoires de communication obstruer les zones d’évacuation supérieures. De même, évitez d’installer un transformateur sec directement sous une poutre structurelle basse, sauf si le fabricant confirme que l’espace disponible ne compromettra ni le refroidissement ni l’accès.

Une approche pratique de l’agencement pour les chefs de projet

Au lieu de demander : « À quelle distance minimale du mur pouvons-nous placer le transformateur ? », demandez : « Quelle enveloppe libre doit rester utilisable durant toute la durée de vie du transformateur ? » Ce léger changement de perspective améliore la coordination entre les équipes de génie civil, mécanique, électrique et d’exploitation.

1. Obtenez rapidement le plan d’encombrement approuvé. Demandez les dimensions hors tout, le poids d’expédition, les points de levage, l’emplacement des bornes, les zones de débattement des panneaux, les ouvertures de ventilation et les dégagements d’installation avant de finaliser le plan du local électrique.
2. Indiquez les zones opérationnelles sur le plan. Représentez séparément les zones de circulation d’air, l’espace de travail électrique, les arcs d’ouverture des portes, les zones de courbure des câbles et les accès de maintenance. Les combiner dans une seule « zone libre » vague peut masquer des conflits.
3. Vérifiez l’espace vertical avec autant d’attention que l’espace au sol. Les transformateurs secs nécessitent un chemin thermique dégagé au-dessus de l’enveloppe. Vérifiez les dégagements par rapport aux plafonds, poutres, chemins de câbles, conduits et luminaires.
4. Coordonnez l’entrée des câbles avant de couler les fondations. Les configurations de câbles à entrée par le bas ou latérale peuvent nécessiter un rayon de courbure et un espace de tirage importants, notamment pour les câbles moyenne tension.
5. Planifiez une manutention sûre. Confirmez l’itinéraire entre le point de déchargement et le local du transformateur, la charge admissible du sol, les dimensions des portes et la possibilité d’utiliser des équipements de levage sans compromettre la structure du bâtiment.
6. Protégez l’espace après la remise des travaux. Un local conforme peut devenir dangereux lorsqu’il est transformé en zone de stockage. Incluez la signalisation, les règles d’entretien et le contrôle des accès dans le plan d’exploitation.

Erreurs courantes de dégagement entraînant une refonte

Utiliser un écart générique issu d’un ancien projet. Une capacité de transformateur similaire ne garantit pas des dimensions d’enveloppe, des exigences de refroidissement ou des dispositions de bornes identiques. Les instructions du fabricant doivent toujours prévaloir sur les règles empiriques informelles.

Prévoir une allée dégagée tout en bloquant la ventilation. Cela se produit lorsque des armoires ou des chemins de câbles sont positionnés au-dessus, derrière ou à côté des ouvertures d’air. Le local peut paraître ordonné alors que le transformateur fonctionne à une température plus élevée que prévu.

Ignorer le débattement des portes des équipements adjacents. Les portes des tableaux électriques, les panneaux d’accès du transformateur et les portes du local peuvent se disputer le même espace. Lors d’une coupure, cela entraîne des retards précisément lorsque les équipes ont besoin d’un accès rapide.

Concevoir uniquement pour la mise en service. Le raccordement initial des câbles peut être possible, mais les inspections futures, les essais répétés, le remplacement des ventilateurs ou le retrait du transformateur deviennent difficiles. La maintenabilité à long terme est une question de projet d’investissement, et non simplement une préoccupation d’exploitation.

Supposer que les murs coupe-feu résolvent tous les problèmes de sécurité incendie. La séparation coupe-feu, la gestion des fumées, la détection, l’accès d’urgence et les exigences locales du bâtiment doivent tous être pris en compte. La construction sèche du transformateur peut simplifier certaines considérations de risque, mais elle n’élimine pas la nécessité d’une conception coordonnée de la sécurité incendie.

Lorsque le transformateur intérieur soutient une infrastructure d’énergie renouvelable

Bien que les projets éoliens utilisent fréquemment des transformateurs élévateurs extérieurs, la même rigueur de planification est précieuse lorsque les installations d’énergie renouvelable comprennent des sous-stations intérieures, des locaux de distribution auxiliaire, des bâtiments de commande ou des équipements de raccordement au réseau. Les interfaces entre les actifs de production et le réseau électrique ne tolèrent ni un accès insuffisant ni une conception thermique inadéquate.

Pour les applications extérieures de transformateurs élévateurs d’éoliennes, le transformateur pour la production d’énergie éolienne de Jinshida est conçu pour des applications de 630 kVA à 5000 kVA, avec des options haute tension de 10 kV, 20 kV ou 35 kV et un côté basse tension de 0.69 kV. Sa configuration orientée IEC 60076, ses enroulements en cuivre et son adéquation aux environnements d’exploitation exigeants répondent à un contexte d’installation différent de celui d’un transformateur de sous-station sec intérieur. Toutefois, les deux applications bénéficient de la même coordination précoce des conditions thermiques, de l’accès aux câbles, des itinéraires de maintenance et des exigences électriques propres au site.

Avant d’approuver le plan de construction

Un agencement fiable de transformateur intérieur doit être confirmé par rapport à quatre documents : le manuel d’installation certifié du fabricant, le schéma unifilaire électrique et le plan d’implantation des équipements, le calcul de ventilation mécanique et l’examen des codes applicables. Si l’un de ces documents manque, la décision concernant les dégagements n’est pas encore pleinement étayée.

Demandez à l’équipe de conception de documenter les dégagements minimaux sur le plan coordonné plutôt que de les laisser sous forme de notes dans des manuels distincts. Cela permet aux entrepreneurs d’éviter les modifications tardives et aux équipes d’exploitation de préserver l’accès après la mise en service du projet.

Le dégagement approprié pour un transformateur de sous-station sec n’est donc pas un chiffre unique : il s’agit d’une enveloppe opérationnelle vérifiée. Lorsque la ventilation, la sécurité électrique, l’accès pour la maintenance et la logistique de remplacement sont traités conjointement, le local du transformateur devient plus facile à mettre en service, plus sûr à entretenir et bien moins susceptible de provoquer des temps d’arrêt évitables tout au long de sa durée de vie.
