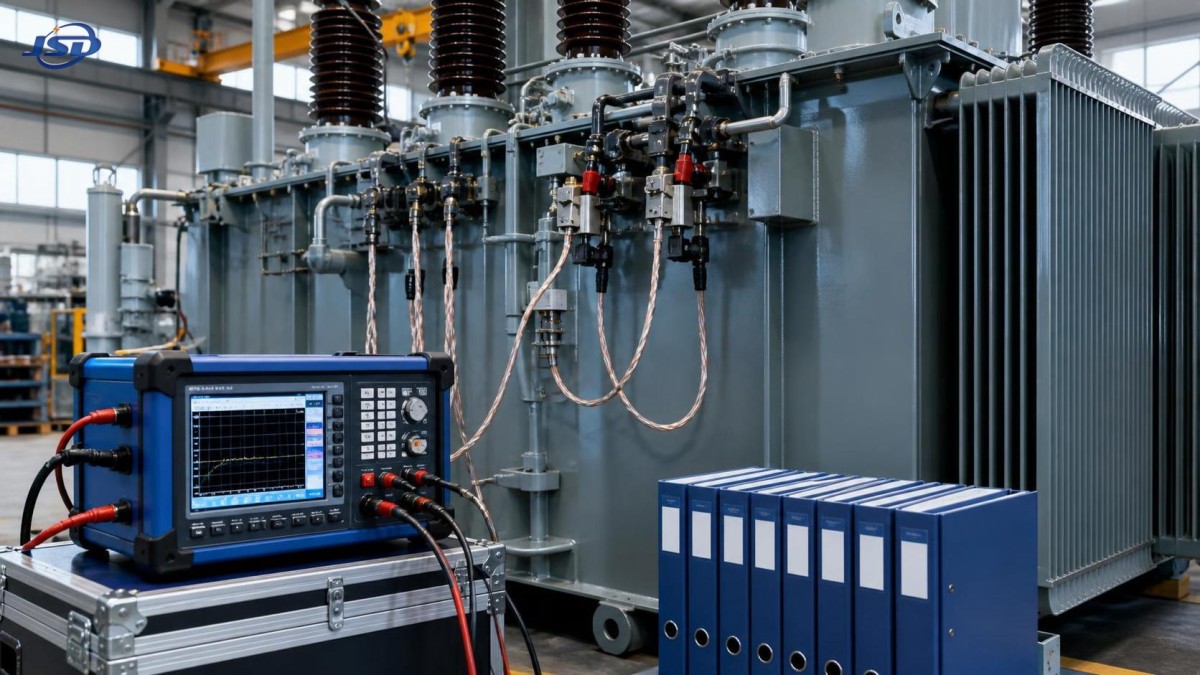

¿Puede un proveedor de transformadores de potencia proporcionar documentación de pruebas trazable?

Sí. Un proveedor de transformadores de potencia competente debe poder proporcionar documentación de ensayo trazable para cada transformador entregado, no solo un certificado genérico o una hoja resumen de ensayos. Los registros deben vincular el diseño aprobado, los materiales adquiridos, las etapas de fabricación, los resultados de los ensayos de rutina, el número de serie y la decisión final de liberación. Esa cadena es lo que hace que un paquete documental sea útil durante la inspección, la puesta en servicio, la revisión de un incidente o una auditoría posterior.

La distinción importante está entretener documentos y disponer de documentos que sean realmente trazables. Una carpeta llena de PDF puede parecer completa y, aun así, no demostrar si el resultado del ensayo corresponde a la unidad real instalada en el sitio. La trazabilidad significa que un revisor puede comenzar con la placa de características o el número de serie del transformador y retroceder para verificar qué se fabricó, qué se ensayó, quién lo aprobó y si cualquier no conformidad se cerró correctamente.

Qué debe significar la documentación trazable de un proveedor de transformadores de potencia

Para un transformador de distribución o de potencia, el rastro documental normalmente comienza antes del ensamblaje final. Debe vincular los materiales y componentes clave con la unidad que se está fabricando. Según el diseño del transformador y el alcance contractual, esto puede incluir la identificación del acero del núcleo, registros del conductor de los devanados, materiales aislantes, pasatapas, cambiadores de tomas, radiadores, instrumentos, dispositivos de protección y certificados del aceite de transformador o del fluido aislante.

Un paquete útil acompaña después al transformador durante la producción. Identifica la orden de fabricación, la especificación técnica aprobada, los planos o fichas técnicas, los puntos de inspección, los instrumentos de ensayo utilizados, las fechas de ensayo y las firmas autorizadas. Si el proveedor utiliza registros electrónicos de calidad, el número de documento y el historial de revisiones deben seguir siendo visibles. Un resultado sin número de serie de la unidad, fecha, referencia de ensayo y aprobación responsable es difícil de defender posteriormente.

En términos prácticos, la documentación debe responder rápidamente a cuatro preguntas:

• ¿Este registro está vinculado al transformador exacto que se acepta?
• ¿El ensayo se realizó conforme a la norma acordada y a la especificación del proyecto?
• ¿Los instrumentos, procedimientos y criterios de aceptación estaban controlados?
• ¿Las desviaciones se registraron, evaluaron y liberaron formalmente?

Si alguna de estas preguntas no puede responderse a partir de los registros suministrados, el paquete puede ser informativo, pero no es totalmente trazable.

Los ensayos de rutina son necesarios, pero no lo son todo

Muchos compradores solicitan primero un informe de ensayos de rutina. Es el punto de partida correcto, pero no debe ser el punto final. Los ensayos de rutina generalmente demuestran que el transformador terminado cumplió los requisitos de ensayo de producción pertinentes antes del envío. El alcance exacto de los ensayos depende del tipo de transformador, la clase de tensión, la norma aplicable y la especificación de compra. Para transformadores especificados conforme a requisitos IEC, se suele hacer referencia a IEC 60076, pero el contrato debe identificar la edición aplicable, cualquier requisito adicional del cliente y los criterios de aceptación acordados.

Un informe de ensayos de rutina bien preparado normalmente identifica la potencia nominal del transformador, la tensión nominal, el grupo vectorial, el requisito de impedancia, la disposición de refrigeración, el número de serie y la fecha de ensayo. También debe mostrar valores medidos, en lugar de solo una declaración como “aprobado”. Los resultados pueden incluir resistencia de devanados, relación de transformación y desplazamiento de fase, impedancia y pérdidas en carga, pérdidas y corriente en vacío, resistencia de aislamiento cuando se especifique, ensayos de tensión aplicada, ensayos de tensión inducida y comprobaciones de circuitos auxiliares o dispositivos de protección cuando corresponda.

Los valores medidos son importantes porque permiten compararlos con el programa técnico aprobado y con futuras evaluaciones del estado. Por ejemplo, un registro de resistencia de devanados es mucho más valioso cuando identifica la posición de toma, la temperatura del devanado o la base de corrección, y la conexión de ensayo. Una simple anotación de “aceptable” no proporciona suficiente contexto técnico para la resolución posterior de problemas.

Los ensayos de tipo y los ensayos especiales requieren atención independiente. No se repiten automáticamente en cada unidad. El ensayo de elevación de temperatura, el ensayo de impulso atmosférico, la evidencia de resistencia a cortocircuito, el ensayo de nivel sonoro o el ensayo de impedancia de secuencia cero pueden ser exigidos por el comprador, la norma aplicable, la práctica de la empresa eléctrica o el perfil de riesgo del proyecto. Un proveedor debe indicar claramente si la evidencia es específica de la unidad, basada en el diseño, presenciada o tomada de un diseño equivalente ensayado. Tratar un antiguo informe de ensayo de tipo como prueba de que cada transformador entregado recibió ese ensayo es un error común y evitable.

Documentos que normalmente deben incluirse en el expediente de aceptación

El conjunto documental adecuado está determinado por la orden de compra y la criticidad de la instalación. Un transformador industrial compacto y una unidad conectada a la red no deben recibir automáticamente la misma carga de inspección. Aun así, para la mayoría de los proyectos controlados, los siguientes registros constituyen una base razonable:

• Ficha técnica aprobada, datos de placa de características, plano de dimensiones y diagrama de cableado.
• Certificados de materiales o componentes para los elementos identificados como críticos en la especificación.
• Registros de inspección en proceso, incluidas verificaciones de devanados, núcleo, tanque, pintura y ensamblaje cuando se exijan contractualmente.
• Informes de ensayos de rutina referenciados al número de serie del transformador.
• Estado de calibración o información de trazabilidad de los equipos de ensayo significativos, disponibles a solicitud o incluidos en el expediente de calidad.
• Informes de no conformidad y disposición documentada para cualquier desviación aceptada.
• Registro de inspección final y liberación, lista de embalaje, manual de operación y documentación de garantía.

El objetivo no es exigir todos los formularios internos de fábrica. Un exceso de documentación puede ocultar la evidencia crítica y retrasar la liberación. En su lugar, identifique los registros necesarios para demostrar la conformidad y preservar una operación segura. Para un transformador que alimenta procesos esenciales, bombas contra incendios, instalaciones de datos, equipos de energía renovable o infraestructura pública, pueden justificarse registros más detallados y la supervisión de terceros. Para un transformador de sustitución de bajo riesgo, puede ser suficiente un paquete disciplinado de ensayos de rutina y un registro claro de inspección final.

Cómo comprobar si los registros son fiables

Una revisión rápida suele revelar una trazabilidad deficiente. Comience comparando el número de serie en el plano de la placa de características, el informe de ensayos de rutina, la lista de embalaje y la liberación de inspección final. Deben coincidir exactamente. A continuación, compare la potencia nominal, las tensiones, el grupo vectorial, la impedancia, el rango de tomas, la frecuencia y la designación de refrigeración con la especificación aprobada. Las pequeñas inconsistencias no siempre son fallos técnicos, pero nunca deben dejarse sin explicación.

Después, revise el control documental. Un registro creíble normalmente incluye número de informe, fecha de emisión, estado de revisión, identificación del técnico de ensayo y del revisor, y una base de aceptación definida. Las correcciones manuscritas no son automáticamente inaceptables, pero deben ser legibles, estar fechadas y aprobadas. Los campos en blanco, las tablas de mediciones copiadas, las hojas de ensayo sin firma o los informes emitidos mucho antes de que se fabricara la unidad merecen una consulta directa.

Un aspecto que suele pasarse por alto es la relación entre el informe de ensayo y el método de ensayo. Un valor puede parecer razonable y, sin embargo, carecer de significado si la configuración no está clara. Las mediciones de pérdidas, por ejemplo, requieren la base de tensión y frecuencia especificada. Los ensayos de aislamiento requieren la tensión, duración y conexión de ensayo pertinentes. Los valores de resistencia requieren el contexto de posición de toma y temperatura. Cuanto más importante sea la función del transformador en el sistema, menos aceptable será confiar en declaraciones de aprobado/no aprobado sin explicación.

Los ensayos de aceptación en fábrica pueden aportar confianza, especialmente cuando el cliente o un inspector designado presencia los ensayos acordados. Un ensayo de aceptación en fábrica no sustituye un sistema de calidad adecuado, ni es necesario para cada pedido. Es más útil cuando una falla generaría un riesgo importante de parada, seguridad, plazo o sustitución. El plan de inspección y ensayo debe acordarse antes de la fabricación, incluidos los puntos de retención, puntos de presencia, formato de informe y qué sucede si un resultado queda fuera de tolerancia.

No confunda la certificación con la trazabilidad del producto

Las certificaciones a nivel de empresa y la evidencia a nivel de producto cumplen propósitos diferentes. Un certificado de gestión de calidad puede indicar que una fábrica opera dentro de un sistema de gestión documentado. No demuestra que un transformador concreto haya superado los ensayos de rutina requeridos. Del mismo modo, un certificado de material puede confirmar una característica de lote, pero no sustituye los resultados finales de ensayos eléctricos de la unidad terminada.

Las declaraciones de conformidad también requieren una lectura cuidadosa. Una declaración de que el equipo es “conforme con IEC” es demasiado amplia, salvo que el proveedor identifique las secciones pertinentes de la norma, las condiciones de diseño, el alcance de los ensayos y las excepciones. Los códigos locales de red, los requisitos de las empresas eléctricas, los requisitos de seguridad contra incendios y las normas de transporte pueden generar obligaciones adicionales. La especificación de compra debe establecer la jerarquía documental cuando los requisitos entren en conflicto.

Aquí es donde los revisores experimentados suelen ser más exigentes que los compradores primerizos. No preguntan únicamente: “¿Tienen certificación ISO?”. Preguntan: “¿Pueden mostrar el vínculo del número de serie desde la inspección de entrada hasta los ensayos de fábrica y la liberación final?”. Esa pregunta va al núcleo de la trazabilidad.

La trazabilidad también importa en el límite del sitio

La documentación de fábrica no puede compensar un almacenamiento, izado, ensamblaje o puesta en servicio deficientes. Una vez que el transformador sale de fábrica, la custodia y el estado necesitan su propio registro. La inspección de recepción debe anotar daños visibles, indicadores de impacto cuando se utilicen, nivel de aceite o presión de gas según corresponda, accesorios recibidos y confirmación de la placa de características. Cualquier discrepancia debe fotografiarse e informarse antes de proceder con la instalación.

Los registros de puesta en servicio deben conservarse junto con el paquete de ensayos del fabricante. Las verificaciones en sitio pueden incluir el estado del aislamiento, la confirmación de la relación de transformación, la comparación de resistencia de devanados, verificaciones funcionales de alarmas y disparos, verificación de puesta a tierra y coordinación de protecciones, según el diseño del proyecto y los procedimientos aplicables. Estos ensayos no invalidan los resultados de fábrica. Establecen una segunda línea base, igualmente importante, después del transporte y la instalación.

El mismo principio se aplica cuando un transformador forma parte de un plan más amplio de resiliencia. Una fuente de respaldo, como unGrupo electrógeno diésel de tipo abierto, puede respaldar cargas industriales, comerciales, agrícolas o de construcción durante interrupciones del suministro. Sus registros deben controlarse por separado, mientras que los puntos de interfaz merecen atención: compatibilidad de tensión, secuencia de fases, disposición de puesta a tierra, equipos de transferencia, ajustes de protección y la evidencia de puesta en servicio del sistema completo. Un buen paquete documental sigue el límite del sistema eléctrico en lugar de tratar cada equipo como una compra aislada.

Cuestiones que deben resolverse antes de realizar el pedido

El mejor momento para asegurar documentación trazable es antes de liberar el pedido. Solicitarla después del envío suele generar retrasos porque la fábrica puede necesitar recuperar registros, aclarar revisiones o reconstruir un paquete desde varios sistemas internos.

Indique la documentación requerida en la especificación técnica o en el plan de inspección y ensayo. Identifique qué ensayos son de rutina, de tipo o especiales; si se requiere presencia; el idioma y número de copias; el formato de archivo electrónico; el plazo de entrega de documentos; y la responsabilidad de aceptación. Pregunte si los informes se emitirán con el número de serie final o con un número de orden de fabricación que pueda cruzarse como referencia. Para equipos críticos, solicite un expediente de ensayo de muestra con información confidencial ocultada durante la homologación del proveedor. Ofrece una visión más clara que una presentación comercial.

Jinshida Electric Power Technology Co., Ltd. aplica su equipo técnico, sus procesos de fabricación y su enfoque de gestión de calidad a equipos de transmisión y distribución de energía utilizados en proyectos de construcción de redes, fabricación industrial, nuevas energías e infraestructura. Al evaluar a cualquier fabricante con este tipo de compromiso declarado con la calidad, la medida práctica sigue siendo la misma: la documentación debe ser precisa, accesible, específica para el número de serie y estar alineada con el proceso de inspección acordado.

Preguntas frecuentes

¿Es suficiente un certificado de ensayo de fábrica para la aceptación del transformador?

No por sí solo. Puede confirmar que se completaron los ensayos, pero la aceptación normalmente requiere el informe detallado de ensayos de rutina, la identificación correcta de la unidad, el cumplimiento de la especificación aprobada y cualquier registro de inspección contractual.

¿Puede un proveedor proporcionar certificados de calibración para sus equipos de ensayo?

Un proveedor competente debe poder proporcionar evidencia de que los equipos de ensayo pertinentes están bajo control de calibración. El contrato debe definir si cada certificado debe incluirse en el expediente de entrega.

¿Deben todos los transformadores recibir ensayos de tipo?

No. Los ensayos de tipo son generalmente ensayos de validación del diseño, en lugar de ensayos de producción para cada unidad. Confirme qué evidencia de ensayos de tipo es aceptable para el proyecto y si el diseño es realmente equivalente.

¿Cuál es la señal de alerta documental más grave?

Un informe de ensayos de rutina que no pueda vincularse inequívocamente al transformador entregado mediante el número de serie, la potencia nominal y el registro de fabricación es una señal de alerta importante.

Por lo tanto, la documentación de ensayo trazable no es un complemento administrativo. Es evidencia que respalda las decisiones de liberación, una puesta en servicio segura, la planificación del mantenimiento, las conversaciones sobre garantía y la investigación posterior a un evento. Al seleccionar un proveedor de transformadores de potencia, solicite desde el principio un paquete documental definido y vinculado al número de serie, verifíquelo con la especificación aprobada y consérvelo junto con los registros de puesta en servicio del sitio. Este enfoque es mucho más fiable que depender de declaraciones generales de conformidad después de que el transformador ya haya llegado.
