¿Por qué se sobrecalienta un transformador de interior en una sala cerrada?

¿Por qué se sobrecalienta un transformador de interior en una sala cerrada?

Cuando un transformador de interior funciona a una temperatura elevada en una sala cerrada, el problema rara vez es un misterio. En la mayoría de las situaciones reales, el calor no se está evacuando con la misma rapidez con la que se genera. Parece sencillo, pero las razones subyacentes no siempre lo son. Una sala puede parecer adecuada sobre el papel y, aun así, retener calor durante el funcionamiento real. Un transformador puede estar funcionando dentro de los límites indicados en su placa de características y aun así sobrecalentarse porque la temperatura ambiente ya es demasiado alta. A veces la unidad está en buen estado y la sala es la verdadera causa del problema. Otras veces ocurre lo contrario.

Para los equipos de mantenimiento, la pregunta práctica no es solo «¿por qué está caliente?», sino «¿qué está generando calor más rápido de lo normal y qué está impidiendo que salga de la sala del transformador?». Esta distinción es importante, porque sustituir sensores o limpiar terminales no resolverá un problema de ventilación, y añadir ventiladores no corregirá un devanado sobrecargado.

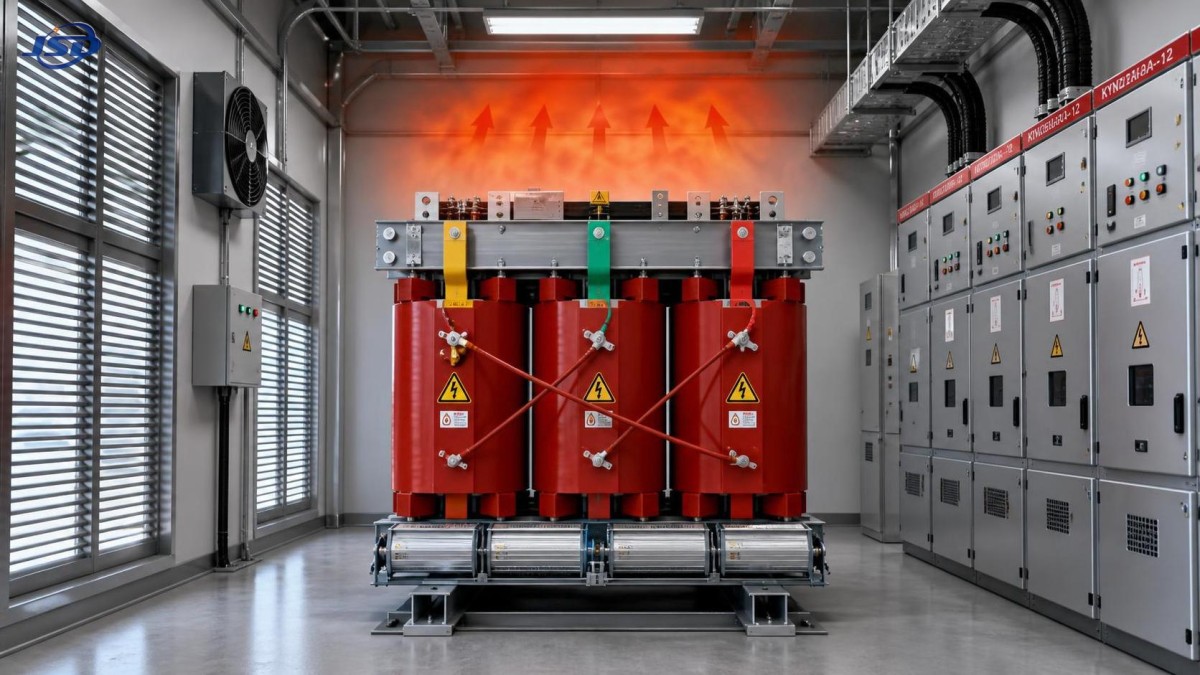

Un transformador de interior depende en gran medida de las condiciones del entorno. En una sala cerrada, la convección natural es débil, el aire caliente se acumula cerca de la parte superior de la envolvente y el transformador empieza a funcionar dentro de su propio aire de escape caliente. Cuando esto ocurre, la temperatura de los devanados aumenta más rápidamente, el aislamiento envejece más deprisa e incluso las variaciones normales de carga pueden llevar la unidad a condiciones de alarma o disparo.

Lo primero que hay que comprobar: ¿es la propia sala el problema?

En los trabajos posventa, uno de los malentendidos más habituales es suponer que una sala cerrada es adecuada siempre que el transformador disponga de suficiente espacio físico a su alrededor. El espacio por sí solo no equivale a ventilación. Si no existe una entrada de aire eficaz, una vía de salida para el aire caliente o un intercambio de aire mecánico, la sala se convierte en una caja térmica. Esto ocurre especialmente en proyectos de modernización en los que se instala un transformador en una sala eléctrica existente que nunca fue diseñada para evacuar calor de forma continua.

Una señal rápida en campo es la diferencia entre la temperatura de la sala y la temperatura de la superficie del transformador. Si la sala se siente inusualmente caliente antes incluso de acercarse a la unidad, el transformador puede estar sobrecalentándose porque la condición ambiental ya se encuentra fuera de un rango de funcionamiento adecuado. Otra señal es observar si la sala se enfría lentamente después de que disminuye la carga. Una sala que permanece caliente mucho tiempo después de la demanda máxima suele tener un flujo de aire deficiente, más que un problema puntual de carga.

Mantener las puertas cerradas para controlar el polvo, mejorar la seguridad o reducir el ruido suele empeorar la situación. Lo mismo ocurre con las rejillas bloqueadas, las zanjas de cables que restringen el movimiento del aire y los falsos techos que atrapan el calor ascendente. En algunas instalaciones, el personal de mantenimiento descubre que existen ventiladores de extracción, pero que son de capacidad insuficiente, están desconectados o funcionan en sentido contrario al flujo de aire previsto.

La carga puede ser «normal» sobre el papel y aun así ser demasiado alta en la práctica

Los transformadores generan pérdidas en todas las condiciones de funcionamiento, y dichas pérdidas aumentan con la carga. La pérdida en el cobre es especialmente sensible a la corriente, por lo que una unidad que funciona cerca de su rango superior de carga durante largos periodos se calentará mucho más rápidamente que otra que soporte una carga moderada y estable. En una sala cerrada, ese calor adicional no tiene adónde ir.

Aquí es donde resulta importante el criterio del personal de campo. Un registro de mantenimiento puede mostrar que el transformador no está sobrecargado según su potencia nominal, pero eso no significa automáticamente que el aumento de temperatura sea aceptable. Las condiciones asumidas en la placa de características están vinculadas a las condiciones de instalación, el modo de refrigeración y el entorno ambiental. Si la temperatura real de la sala es elevada, si los equipos cercanos aportan calor o si el flujo de aire es deficiente, la misma carga puede volverse insegura.

Hay que analizar más que la carga media. Los picos de demanda breves pero repetidos, las cargas con alto contenido de armónicos procedentes de variadores o rectificadores y la carga desigual entre fases pueden aumentar el calentamiento interno. Estas condiciones son fáciles de pasar por alto si en la instalación solo se comprueba la corriente periódicamente en lugar de utilizar datos de tendencias.

Las conexiones deficientes y los puntos calientes localizados pueden parecer un problema de ventilación

No todos los casos de sobrecalentamiento comienzan en el devanado. En los trabajos de mantenimiento reales, los terminales flojos, las uniones oxidadas, los terminales de cable de tamaño insuficiente y las superficies de contacto contaminadas suelen generar calentamiento localizado por resistencia. La sala puede estar caliente, pero un punto de conexión puede estar mucho más caliente que el resto. Se trata de un modo de fallo diferente, que normalmente aparece en la inspección térmica como un punto caliente concentrado, en lugar de un aumento uniforme de la temperatura en todo el cuerpo del transformador.

Esto es importante porque el calentamiento localizado puede extenderse gradualmente. Una terminación caliente eleva la temperatura de los conductores adyacentes y del aire de la envolvente, lo que puede hacer que toda la sala del transformador parezca ser el problema. Si solo se mejora la ventilación, es posible que se reduzcan los síntomas sin eliminar la avería real.

La misma lógica se aplica a los contactos del cambiador de tomas, las uniones de las barras colectoras y las terminaciones de los cables. Una comprobación completa debe incluir la verificación del par de apriete cuando los procedimientos de mantenimiento lo permitan, la termografía con carga y la inspección visual para detectar decoloración, olor o endurecimiento del aislamiento.

El polvo, las vías de refrigeración obstruidas y la disposición de la instalación suelen subestimarse

A veces se supone que las instalaciones de interior son entornos limpios, pero muchas no lo son. En las plantas industriales, las salas cerradas pueden acumular polvo, niebla de aceite, fibras o depósitos corrosivos. En las unidades de tipo seco, los conductos de ventilación obstruidos y las superficies de refrigeración sucias reducen directamente la disipación de calor. En otros diseños, las paredes cercanas o las celdas de distribución pueden restringir el flujo de aire alrededor del cuerpo del transformador y hacer que el aire caliente recircule.

Los problemas de separación son especialmente habituales después de modificaciones posteriores. Una sala que originalmente contaba con un espaciamiento adecuado puede llenarse gradualmente de cables, piezas de repuesto, paneles o barreras provisionales. Cada pequeño cambio parece inofensivo, pero en conjunto altera la trayectoria térmica. El personal de mantenimiento suele centrarse en la integridad eléctrica y pasar por alto cuánto influye la geometría de la instalación en la refrigeración.

En Jinshida Electric Power Technology Co., Ltd., los proyectos realizados en entornos de redes eléctricas, industria, nuevas energías e infraestructuras suelen mostrar la misma lección: el funcionamiento fiable de un transformador no depende únicamente de la calidad del producto, sino también de que las condiciones reales del emplazamiento coincidan con la aplicación prevista. Un equipo técnico profesional puede diseñar una unidad robusta, pero el rendimiento en campo sigue dependiendo de la gestión del calor, la distribución de la sala y la disciplina operativa.

No ignore los efectos del sistema aguas arriba y aguas abajo

A veces el transformador funciona a una temperatura elevada porque el sistema eléctrico general lo está obligando a operar con un patrón exigente. Los arranques frecuentes de motores grandes, la mala calidad de la energía, los armónicos procedentes de la electrónica de potencia o los ciclos repetidos de carga y descarga de equipos de almacenamiento cercanos pueden modificar el perfil térmico. En instalaciones que combinan transformadores con sistemas de energía de respaldo flexibles o móviles, los eventos de transferencia de carga deben revisarse cuidadosamente.

Por ejemplo, si una instalación utiliza durante las ventanas de mantenimiento, la puesta en servicio o las transiciones de suministro de emergencia un equipo de apoyo temporal como un sistema de almacenamiento de energía portátil sobre remolque de 50kW/100kWh, el patrón de carga del transformador antes y después de la conmutación puede no parecerse al funcionamiento normal en régimen estable. Esto no significa que la unidad de almacenamiento sea el problema; significa que el comportamiento de la temperatura debe evaluarse teniendo en cuenta toda la secuencia operativa y no de forma aislada.

Una secuencia práctica de diagnóstico que funciona en campo

Cuando llegue a una sala de transformadores de interior con una temperatura elevada, evite precipitarse hacia una única explicación. Proceda desde el entorno hacia el interior.

• Compruebe la temperatura ambiente de la sala y si el calor queda atrapado cerca del techo o alrededor del transformador.
• Confirme que las vías de entrada y salida están abiertas, que los ventiladores funcionan y que la dirección del flujo de aire es adecuada.
• Compare la corriente de carga real de cada fase con las condiciones de funcionamiento previstas del transformador.
• Busque cambios recientes: equipos nuevos, rejillas bloqueadas, modificaciones en el acceso a la sala o variaciones estacionales de temperatura.
• Utilice la termografía para determinar si el calentamiento es general o está concentrado en terminales o uniones específicas.
• Inspeccione la acumulación de polvo, las vías de refrigeración restringidas y la separación insuficiente respecto a las paredes o los equipos adyacentes.
• Revise las alarmas, los sensores de temperatura y los ajustes de protección, pero no suponga que el instrumento es incorrecto a menos que otras comprobaciones respalden esa conclusión.

Este orden ayuda a distinguir el sobrecalentamiento relacionado con la sala de las averías eléctricas. También evita un error de mantenimiento muy común: sustituir piezas antes de comprender el entorno térmico.

Cuando el sensor indica «sobretemperatura», verifique qué se está sobrecalentando realmente

Las alarmas de temperatura son valiosas, pero por sí solas no cuentan toda la historia. Dependiendo del diseño, un sensor puede medir la temperatura de los devanados, del núcleo, de la sala o de un punto situado cerca de la salida de aire. Si el umbral de alarma se ha ajustado incorrectamente o si la ubicación del sensor no es representativa, el equipo de mantenimiento puede perder horas buscando el problema equivocado.

Es una buena práctica comparar, siempre que sea posible, las lecturas del sensor con un método de medición independiente. Si el valor indicado es alto, pero la temperatura de la superficie y las condiciones de la sala no coinciden, está justificado realizar comprobaciones adicionales. Por otro lado, si la sala está claramente sobrecalentada y todos los indicios externos apuntan a una refrigeración deficiente, cuestionar el sensor suele ser una distracción.

Qué suele resolver el problema

En muchos casos de transformadores de interior sobrecalentados en salas cerradas, la acción correctiva no es complicada. Mejorar la ventilación. Retirar las obstrucciones del flujo de aire. Restablecer las separaciones de diseño. Limpiar las vías de refrigeración. Apretar y reacondicionar las conexiones calientes cuando la inspección confirme un calentamiento local por resistencia. Equilibrar o reducir la carga si el funcionamiento se ha alejado de las condiciones asumidas originalmente. Si existen armónicos o picos repetidos, deben abordarse a nivel del sistema en lugar de tratarlos como un problema exclusivo del transformador.

Cuando se está reconsiderando la selección del equipo o el diseño de la sala, resulta útil trabajar con fabricantes que comprendan tanto el rendimiento del producto como su aplicación en el emplazamiento. El enfoque de Jinshida Electric en I+D, disciplina de fabricación y uso práctico en la distribución eléctrica es relevante aquí por una razón: la fiabilidad de un transformador rara vez es solo una cuestión de fábrica. Es al mismo tiempo una cuestión de instalación, térmica y mantenimiento.

Si un transformador de interior se sobrecalienta en una sala cerrada, dé por supuesto que existe una causa real hasta que se demuestre lo contrario. El calor es acumulativo, el envejecimiento del aislamiento no es reversible y las excursiones térmicas repetidas tienden a reaparecer posteriormente como averías de mayor magnitud. En campo, los mejores resultados suelen obtenerse mediante una observación serena, la verificación de la carga y un análisis cuidadoso de si la sala permite realmente que el transformador respire.
