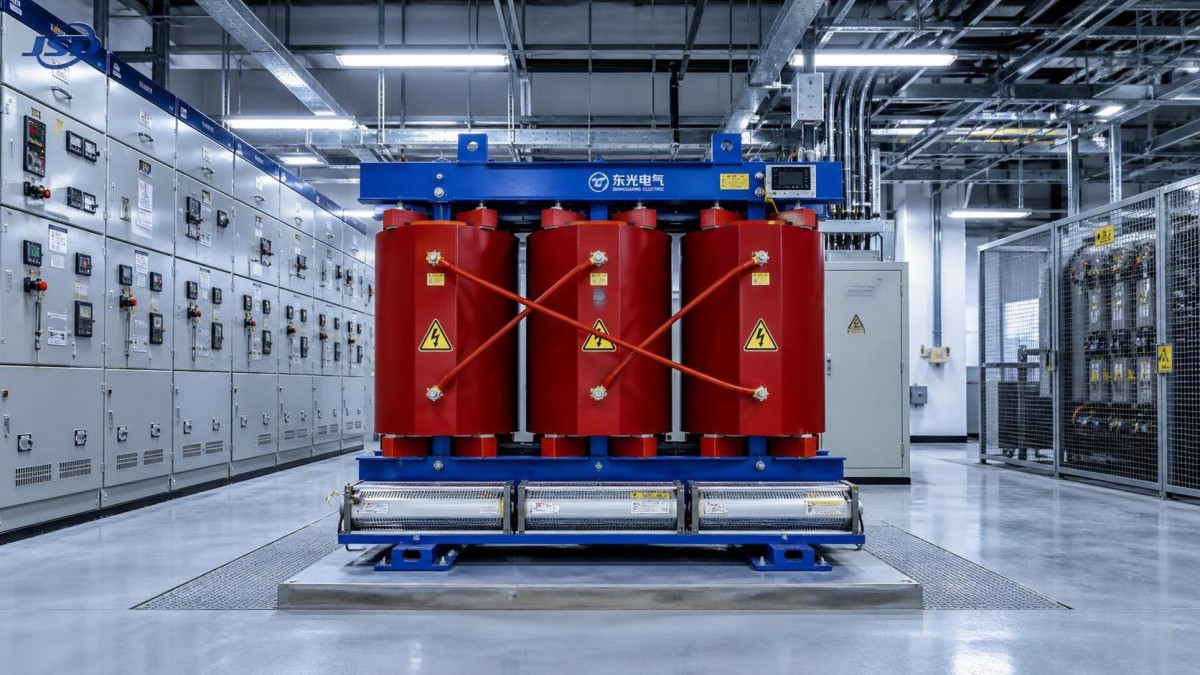

Dónde funciona mejor un transformador seco para interiores que las unidades llenas de aceite

Cuando la seguridad, el bajo mantenimiento y la flexibilidad de instalación en interiores son aspectos prioritarios, un transformador seco para interiores suele superar a las unidades tradicionales llenas de aceite. Para los evaluadores técnicos que comparan opciones de transformadores, la verdadera cuestión no es qué tecnología es “mejor” en abstracto, sino dónde ofrece cada una el mejor ajuste. En muchos edificios modernos, instalaciones industriales y proyectos de infraestructura, los diseños secos ofrecen ventajas que van más allá de la seguridad contra incendios. Pueden simplificar la obtención de permisos, reducir los requisitos de contención auxiliar y facilitar la ubicación de los equipos en salas eléctricas con espacio limitado. Al mismo tiempo, no son un reemplazo universal para los transformadores llenos de aceite, especialmente cuando predominan las mayores capacidades, la exposición exterior o la sensibilidad a los costos.

Para realizar una evaluación, resulta útil estructurar la comparación en torno al entorno operativo, las obligaciones de seguridad, el comportamiento térmico, los recursos de mantenimiento y las limitaciones del ciclo de vida, en lugar de basarse únicamente en las capacidades nominales. Normalmente, ahí es donde se producen los errores de selección: se elige un transformador basándose en el precio inicial o en la costumbre, mientras que las realidades prácticas del emplazamiento solo se consideran posteriormente.

Por qué los entornos interiores cambian la lógica de selección

Una instalación interior presenta un perfil de riesgo muy diferente al de una ubicación exterior sobre plataforma o montada en poste. Dentro de una planta, un hospital, una instalación de datos, una estación de metro o un complejo comercial, el transformador suele estar más cerca de las personas, las cargas críticas y los sistemas del edificio. Esto cambia la forma en que los equipos técnicos valoran el comportamiento frente al fuego, la ventilación, la gestión de fugas, el impacto acústico y el acceso para el mantenimiento.

Un transformador seco para interiores elimina una de las principales preocupaciones asociadas con los equipos llenos de aceite: la presencia de líquido aislante que puede generar problemas de derrames, contaminación y gestión de incendios en caso de fallo. Esto no significa que las unidades secas estén exentas de riesgos, pero sí que el perfil de consecuencias suele ser más fácil de gestionar en espacios ocupados o cerrados. En proyectos donde la sala eléctrica está integrada en la estructura principal en lugar de encontrarse aislada en el exterior, esta diferencia es importante desde las primeras etapas de aprobación del diseño.

Los evaluadores técnicos suelen percibirlo con mayor claridad al trabajar con arquitectos, consultores MEP, equipos de EHS y aseguradoras. Una decisión sobre un transformador que parece sencilla en un diagrama unifilar eléctrico puede volverse más compleja cuando se incorporan a la discusión la interpretación de los códigos de construcción, el diseño de los compartimentos cortafuegos, la contención del aceite o la planificación de la respuesta ante emergencias.

Aplicaciones en las que las unidades secas suelen funcionar mejor

El caso más sólido para los transformadores secos suele presentarse en ubicaciones donde la instalación interior es inevitable y los operadores desean reducir las exigencias del emplazamiento asociadas con los equipos llenos de líquido.

Edificios comerciales y públicos

Las torres de oficinas, los centros comerciales, los hoteles, los hospitales, los aeropuertos, las escuelas y los desarrollos de uso mixto suelen preferir los transformadores secos porque son más fáciles de integrar en subestaciones internas o salas de servicio. En estos proyectos, el transformador forma parte de una estrategia más amplia de cumplimiento normativo del edificio. La carga de fuego, la planificación de la evacuación, la gestión del aire interior y la proximidad a las zonas ocupadas influyen en la aprobación del equipo.

Los hospitales y las instalaciones relacionadas con datos añaden otro nivel de exigencia: las expectativas de continuidad son elevadas y los operadores prefieren configuraciones de equipos que simplifiquen la inspección rutinaria y reduzcan la posibilidad de incidentes relacionados con fluidos dentro de la envolvente del edificio.

Plantas industriales ligeras con condiciones interiores limpias

Las fábricas que producen componentes electrónicos, productos farmacéuticos, alimentos, envases o componentes de precisión suelen instalar transformadores en interiores, cerca de las zonas de producción o de los corredores de servicios. Si el entorno es relativamente limpio, tiene temperatura controlada y no presenta una carga excesiva de polvo conductor o vapores corrosivos, los transformadores secos pueden ser una opción muy adecuada. Su menor carga de mantenimiento resulta especialmente útil cuando el equipo de mantenimiento se concentra en la continuidad del proceso y no en tareas intensivas de servicio de subestaciones.

Infraestructuras con acceso complicado o alta sensibilidad en materia de seguridad

Los sistemas de metro, túneles, instalaciones ferroviarias, subestaciones subterráneas, plantas técnicas de edificios de gran altura y ciertos edificios de apoyo a energías renovables suelen beneficiarse de los equipos secos, ya que el acceso para la manipulación de aceite, la respuesta ante fugas o las tareas importantes de mantenimiento de fluidos puede ser complicado. En estos entornos, reducir la complejidad relacionada con la contención y la protección contra incendios puede ser más valioso que lograr el precio de compra más bajo posible.

Proyectos de modernización en edificios existentes

Los trabajos de modernización suelen ser el ámbito en el que las ventajas prácticas se hacen más evidentes. Es posible que los edificios existentes no hayan sido diseñados para contar con fosas de contención de aceite, barreras para fluidos o grandes distancias libres para opciones de sustitución exteriores. En ocasiones, un transformador seco puede instalarse con menos modificaciones estructurales o civiles, lo que cambia la economía del proyecto aunque el precio unitario de la unidad sea más elevado.

Qué deberían comparar realmente los evaluadores técnicos

En la práctica, la decisión debe basarse en la realidad total de la instalación y no únicamente en las etiquetas de la tecnología del transformador. Varios factores suelen distinguir una elección bien evaluada de una incompatibilidad costosa.

1. Gestión del riesgo de incendio y ambiental

Esta es la ventaja más evidente de los transformadores secos en interiores, pero a menudo se simplifica en exceso. El beneficio no consiste simplemente en que “no haya aceite”. El punto más amplio es que la eliminación del líquido aislante puede reducir la necesidad de medidas de mitigación asociadas, como la contención de derrames, el tratamiento del drenaje y determinadas disposiciones de protección contra incendios, dependiendo del código local y del diseño del proyecto. Los requisitos exactos varían según la jurisdicción y la aplicación, por lo que cualquier supuesto normativo debe considerarse específico del proyecto y verificarse con las regulaciones locales y las normas aplicables.

Para los evaluadores técnicos, la pregunta es: ¿cuánta infraestructura secundaria se necesita si se instala una unidad llena de aceite en interiores? En muchos casos, la respuesta afecta a la distribución de la sala, las obras civiles, el calendario de aprobación y la revisión del seguro.

2. Ventilación y rendimiento térmico

Los transformadores secos suelen seleccionarse por motivos de seguridad, pero requieren una evaluación térmica rigurosa. Las características de disipación del calor difieren de las de los diseños sumergidos en aceite, y una ventilación deficiente de la sala puede comprometer el rendimiento o acelerar el envejecimiento del aislamiento. Si un transformador seco se instala en una sala interior pequeña sin un flujo de aire adecuado, la ventaja teórica de seguridad no compensa un diseño térmico deficiente.

Por eso es importante el perfil de carga. Las cargas elevadas continuas, las condiciones con abundantes armónicos y las temperaturas ambiente elevadas deben revisarse cuidadosamente. En algunas aplicaciones de servicio pesado, las unidades llenas de aceite siguen ofreciendo un mayor margen térmico o una mejor tolerancia a las sobrecargas. Los transformadores secos funcionan mejor cuando el emplazamiento puede proporcionar una refrigeración adecuada y cuando las condiciones de carga se conocen de forma realista, en lugar de suponerse a partir de los factores de diversidad de la placa de características.

3. Filosofía de mantenimiento

Cuando los equipos de mantenimiento del emplazamiento son limitados, los transformadores secos suelen tener sentido desde el punto de vista operativo. No hay aceite aislante que muestrear, filtrar o supervisar por posibles problemas relacionados con fugas. La inspección rutinaria sigue siendo necesaria e incluye la comprobación de la acumulación de polvo, el estado de la ventilación, las conexiones, los indicadores de riesgo de descargas parciales y la limpieza del aislamiento, pero el régimen de mantenimiento suele ser más sencillo.

Esto es importante en instalaciones distribuidas, carteras de inmuebles comerciales o grupos industriales en los que la supervisión de los transformadores no constituye la competencia principal del equipo local. La menor complejidad del mantenimiento puede reducir la incertidumbre del ciclo de vida, especialmente en varias subestaciones interiores.

4. Limitaciones de espacio e instalación

Las salas eléctricas interiores rara vez tienen un tamaño excesivo. Las rutas de acceso, las dimensiones de las puertas, los límites de elevación, la carga del suelo y las vías de sustitución del transformador pueden afectar a lo que resulta práctico. Los transformadores secos suelen adaptarse mejor a la planificación de salas de distribución interiores porque evitan algunas de las disposiciones auxiliares relacionadas con los equipos llenos de líquido. Sin embargo, los evaluadores deben verificar las dimensiones reales, las distancias de servicio y las necesidades de rechazo de calor, en lugar de suponer que la tecnología seca siempre ahorra espacio.

5. Consideraciones acústicas

El ruido no siempre es decisivo, pero adquiere importancia en hospitales, complejos de oficinas, hoteles y edificios comerciales próximos a zonas residenciales. Ambos tipos de transformadores pueden generar un zumbido molesto si se especifican o instalan incorrectamente. El problema depende menos del tipo por sí solo y más del diseño del núcleo, la envolvente, el montaje, la transmisión de vibraciones y la acústica de la sala. En entornos interiores ocupados, este factor merece más atención de la que suele recibir durante la especificación inicial.

Cuándo las unidades llenas de aceite pueden seguir siendo la mejor opción

Una evaluación equilibrada también debe reconocer los casos en los que la tecnología seca no es la opción más sólida. Los transformadores sumergidos en aceite siguen ofreciendo un buen rendimiento en muchas aplicaciones de servicios públicos, industriales y de distribución exterior, especialmente cuando las mayores potencias nominales, las condiciones de servicio más exigentes o el menor costo inicial por kVA son prioridades clave.

Si el transformador se instala en el exterior con una distancia libre adecuada y una planificación apropiada de la contención, la ventaja de la tecnología seca puede reducirse rápidamente. Del mismo modo, en plantas industriales pesadas con una densidad de carga muy elevada, condiciones ambientales difíciles o una fuerte presión sobre los costos, las unidades llenas de aceite pueden seguir siendo la solución más práctica.

Por eso también es importante el contexto del producto. Por ejemplo, una red de distribución o una aplicación de servicios públicos rural puede estar mucho mejor atendida por una solución exterior, como un transformador monofásico de distribución, sumergido en aceite y montado en poste, donde las restricciones de seguridad interior no son en absoluto el factor principal. Comparar tecnologías sin comparar los casos de uso conduce a una lógica de selección deficiente.

Errores frecuentes en la selección de transformadores para interiores

Un error frecuente es considerar la tecnología seca como la opción premium predeterminada sin comprobar la adecuación ambiental. Los transformadores secos pueden verse afectados en salas sucias, húmedas, corrosivas o con una ventilación deficiente. Si el área de instalación presenta polvo conductor, vapores químicos o condensación recurrente, la ventaja esperada en materia de fiabilidad puede desaparecer si las medidas de protección no son sólidas.

Otro error consiste en subestimar los efectos de los armónicos. Los edificios con variadores de frecuencia, sistemas UPS, rectificadores, infraestructura de carga de vehículos eléctricos y cargas no lineales pueden imponer un esfuerzo térmico adicional. Los evaluadores deben confirmar si el factor K u otras consideraciones de diseño relacionadas con los armónicos son aplicables a la combinación de cargas específica y a las normas aplicables. Esto no es exclusivo de los transformadores secos, pero el margen térmico adquiere especial importancia en interiores, donde la refrigeración de la sala ya está limitada.

Un tercer error es comparar los precios de compra sin incluir los costos del lado del proyecto. Un transformador lleno de aceite puede parecer menos costoso a nivel del equipo, pero el costo total instalado en interiores puede cambiar considerablemente una vez incluidos la separación contra incendios, la contención del aceite, la adaptación de la sala y las medidas de cumplimiento. En algunos proyectos de modernización, estos costos secundarios son los que finalmente justifican la selección de la tecnología seca.

Las normas y el cumplimiento deben revisarse al principio, no al final

Los equipos técnicos deben verificar el marco normativo pertinente al proyecto antes de finalizar la elección de la tecnología. El diseño del transformador, el aumento de temperatura, el comportamiento frente al fuego, los requisitos de la envolvente, la eficiencia y las expectativas de ensayo pueden estar regulados por distintas normas dependiendo del mercado y de la clase de tensión. Las referencias aplicables pueden incluir marcos IEC o IEEE/ANSI, códigos locales de construcción, reglamentos contra incendios, requisitos de eficiencia energética y especificaciones de la empresa eléctrica o del propietario. La aplicabilidad de una norma específica debe considerarse dependiente del proyecto y confirmarse durante la evaluación detallada, en lugar de suponerse a partir de la documentación del proveedor.

Este punto es especialmente importante en proyectos de exportación o multinacionales. El “mejor” transformador seco para interiores sobre el papel puede seguir siendo una elección incorrecta si no se ajusta al proceso de certificación local, a la clase ambiental del emplazamiento o a las prácticas de mantenimiento del propietario.

Cómo tomar la decisión con menos puntos ciegos

Un enfoque de evaluación útil consiste en plantear cinco preguntas prácticas:

• ¿Estará el transformador situado cerca de espacios ocupados, sistemas críticos o dentro de la envolvente principal del edificio?
• ¿Puede la sala proporcionar el entorno térmico que necesita una unidad seca en condiciones de carga reales?
• ¿Harían la contención del aceite, la protección contra incendios y las medidas de cumplimiento que una instalación interior de un transformador lleno de aceite fuera más compleja de lo que parece inicialmente?
• ¿Cuenta el emplazamiento con la capacidad de mantenimiento necesaria para respaldar la tecnología elegida durante toda su vida útil?
• ¿Existen condiciones ambientales, como polvo, humedad o agentes corrosivos, que puedan perjudicar la fiabilidad de la tecnología seca?

Si el patrón de respuestas apunta a una alta sensibilidad en materia de seguridad interior, una importancia de moderada a alta de la simplicidad del mantenimiento y unas condiciones ambientales manejables, un transformador seco para interiores suele convertirse en la opción más racional. Si, por el contrario, el proyecto apunta a un servicio exterior de alta capacidad, condiciones de carga más exigentes o una estricta presión sobre el costo inicial, las alternativas llenas de aceite pueden seguir siendo preferibles.

Las selecciones más fiables suelen proceder de equipos que evalúan el transformador como parte de todo el entorno eléctrico y no como un elemento independiente. Esto incluye la sala, la carga, el contexto normativo, el modelo de mantenimiento y el costo del riesgo. Precisamente en esas situaciones, la tecnología seca tiende a demostrar dónde funciona mejor: no en todas partes, sino de forma muy clara en los lugares que más importan.
