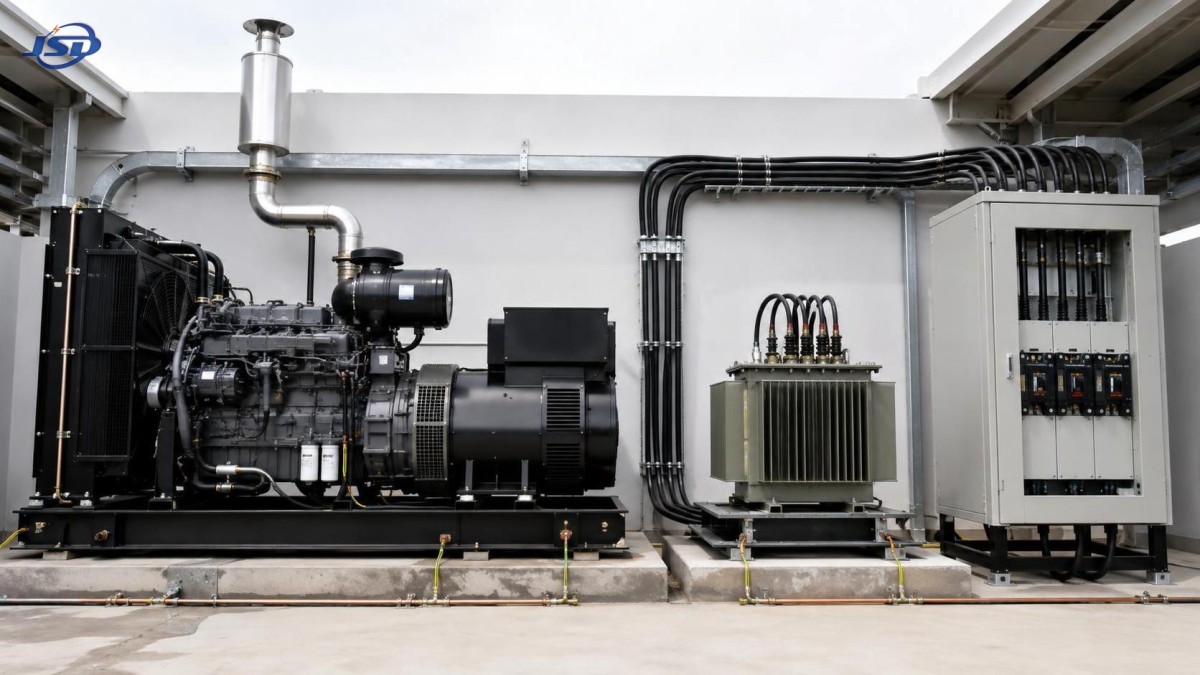

Qué verificar antes de instalar un generador diésel trifásico de bastidor abierto

Un generador diésel trifásico de bastidor abierto no debe considerarse un motor independiente con un alternador acoplado. Una vez conectado a un cuadro de distribución, transformador, equipo de transferencia automática, motores o cargas electrónicas sensibles, pasa a formar parte de un sistema eléctrico. La mayoría de los fallos de instalación se deben a una incompatibilidad entre dicho sistema y los límites eléctricos, mecánicos y ambientales reales del generador.

Antes de aprobar la instalación, verifique el perfil de carga, la configuración de tensión y frecuencia, el diseño del neutro y la puesta a tierra, la coordinación de cables y protecciones, el recorrido de ventilación, la disposición del combustible, la cimentación y la secuencia de funcionamiento. Estas comprobaciones deben completarse antes de colocar o conectar el equipo, ya que corregirlas después de la puesta en marcha suele ser más disruptivo y costoso.

Comience con el perfil de carga, no solo con la placa de características del generador

La primera pregunta no es «¿Cuál es la carga total conectada?», sino «¿Qué carga verá el generador en cada etapa de funcionamiento?». Una lista de cargas conectadas suele sobreestimar la demanda continua y, al mismo tiempo, no muestra la corriente momentánea de arranque que puede causar el problema más importante.

Separe las cargas en grupos: cargas continuas, cargas intermitentes, cargas de motores, cargas de calefacción, cargas de rectificadores o UPS, y cargas que deben arrancar después de una interrupción de la red eléctrica. Registre qué equipos funcionan juntos, qué equipos arrancan primero y si el arranque es directo en línea, estrella-triángulo, mediante arranque suave o controlado por un variador de frecuencia.

Los motores merecen especial atención. Un generador que soporta los kW de funcionamiento de una bomba, compresor, trituradora o ventilador puede seguir experimentando una caída de tensión inaceptable cuando ese motor arranca. El resultado puede ser una aceleración fallida del motor, desconexión de contactores, reinicio de controladores o inestabilidad en otras cargas que comparten la barra. El arranque secuencial, el arranque a tensión reducida o un grupo electrógeno de mayor tamaño pueden ser soluciones válidas, según el servicio requerido en el sitio.

Identifique también las cargas no lineales, como rectificadores, equipos de soldadura, variadores de velocidad y algunos sistemas de carga de baterías. Su forma de onda de corriente puede afectar el calentamiento del alternador y la regulación de tensión de manera diferente a una carga resistiva simple. Por ello, la revisión debe utilizar datos del proveedor y la configuración de funcionamiento prevista, en lugar de aplicar una única regla genérica de carga a todas las instalaciones.

Confirme la interfaz eléctrica desde los terminales del generador hasta la barra de carga

Un generador diésel trifásico de bastidor abierto debe ser compatible con el sistema receptor en cuanto a tensión, frecuencia, configuración de fases y disposición del neutro. Una coincidencia de tensión nominal por sí sola no es suficiente. Verifique si la instalación utiliza un sistema de tres o cuatro conductores, si las cargas aguas abajo requieren un conductor neutro y dónde se prevé que exista la unión neutro-tierra.

La frecuencia de funcionamiento prevista también debe coincidir con la del equipo alimentado. La frecuencia afecta la velocidad del motor, el comportamiento del transformador y las características de funcionamiento de algunos equipos de control. No debe suponerse que un grupo configurado para una frecuencia es adecuado para un sistema diseñado para otra sin revisar la velocidad del motor, la capacidad nominal del alternador y las cargas conectadas.

Compruebe la secuencia de fases antes de la conexión final, especialmente cuando intervengan bombas, ventiladores, transportadores u otras máquinas rotativas. Una secuencia de fases incorrecta puede invertir el sentido de giro del motor. Esto puede crear un peligro mecánico inmediato o provocar un fallo de proceso que no resulta evidente hasta que el equipo entra en servicio.

Las instalaciones alimentadas mediante transformador requieren una revisión adicional. Confirme la relación del transformador, las implicaciones del grupo vectorial, la disposición del neutro de baja tensión, la impedancia y el comportamiento de corriente de irrupción previsto. Un generador puede alimentar correctamente un transformador existente en funcionamiento estable, pero tener dificultades durante la energización del transformador si la conmutación no se controla. La misma revisión se aplica a los bancos de condensadores: no debe suponerse que son inofensivos simplemente porque su corriente en estado estable es baja.

Convierta la puesta a tierra y la unión del neutro en una decisión de diseño deliberada

La puesta a tierra suele tratarse como un único elemento de instalación, pero los sistemas de generadores requieren dos decisiones relacionadas: cómo se conectan a tierra las partes conductoras expuestas y cómo se referencia a tierra el neutro del sistema. Estas decisiones afectan la corriente de fallo, el funcionamiento de los dispositivos de protección y la seguridad tanto durante el funcionamiento con la red como con el generador.

Un error común consiste en añadir una unión neutro-tierra en el generador sin considerar el interruptor de transferencia y la disposición del suministro de la red. Si el generador funciona mediante un dispositivo de transferencia que no conmuta el neutro, una unión adicional puede crear trayectos de retorno de neutro en paralelo y corriente circulante. Si se pretende que el generador funcione como una fuente derivada por separado, la disposición de unión y puesta a tierra tiene implicaciones diferentes. La configuración correcta depende de toda la arquitectura de distribución, no de un diagrama de cableado universal.

Verifique la continuidad y capacidad de los conductores de protección a tierra, la disposición de los electrodos de puesta a tierra cuando corresponda, la equipotencialidad del bastidor del generador y de los componentes metálicos relacionados con el combustible, así como el método de protección contra fallos a tierra. La protección contra fallos a tierra que funciona de forma fiable con la fuente normal de la red puede no responder de la misma manera cuando la fuente cambia a un generador con menor corriente de fallo disponible.

La coordinación de protecciones debe funcionar con la alimentación del generador, no solo con la de la red

La red eléctrica normalmente puede proporcionar una alta corriente de fallo. Un generador diésel presenta una contribución de corriente de fallo más limitada y dependiente del tiempo. Esto cambia el comportamiento de los interruptores y fusibles durante un fallo. Un dispositivo de protección seleccionado únicamente para condiciones de red puede no despejar un fallo aguas abajo como se espera cuando el generador alimenta la barra.

Revise el interruptor del generador, los dispositivos de protección de los alimentadores, los ajustes de sobrecarga, los ajustes de cortocircuito, las funciones de fallo a tierra y la selectividad con los dispositivos aguas abajo. El objetivo es práctico: un fallo en un alimentador debe ser despejado por el dispositivo de protección adecuado más cercano, mientras que el generador y los circuitos no afectados permanecen protegidos.

No pase por alto el dimensionamiento de los cables. Los conductores deben ser adecuados para la corriente prevista, el método de instalación, la temperatura ambiente, la agrupación, la caída de tensión y el servicio ante fallos. Los tendidos largos de cables temporales son especialmente propensos a la caída de tensión, lo que puede empeorar el arranque de motores y reducir la tensión disponible en equipos remotos incluso cuando los terminales del generador parecen normales.

Cuando se utilice un interruptor de transferencia automática, verifique su corriente nominal, configuración de polos, enclavamiento, modo de conmutación y lógica de control. Debe evitar el funcionamiento en paralelo no intencionado, salvo que el sistema haya sido diseñado específicamente para sincronización y transferencia de transición cerrada. La retroalimentación de una red eléctrica u otra fuente representa un importante riesgo de seguridad y puede dañar los equipos.

La construcción de bastidor abierto modifica los requisitos del sitio

Un grupo de bastidor abierto resulta práctico cuando son importantes el acceso, la inspección y la portabilidad, pero depende en gran medida del entorno de instalación. A diferencia de un conjunto cerrado, no proporciona la misma protección integrada contra la intemperie, el ruido, el acceso no autorizado o la gestión del flujo de aire.

Elija una ubicación con una superficie de apoyo estable y nivelada que pueda soportar el equipo y resistir los movimientos provocados por vibraciones. La base debe mantener la unidad alejada de agua estancada, residuos sueltos y rutas de impacto de vehículos. Pueden ser necesarias conexiones flexibles o un aislamiento adecuado de vibraciones cuando estas puedan transmitirse a estructuras, tuberías de combustible o sistemas rígidos de cables.

El flujo de aire debe evaluarse como un recorrido, no simplemente como espacio abierto alrededor de la unidad. El motor necesita un suministro fiable de aire limpio para combustión y refrigeración, mientras que el aire caliente de descarga y los gases de escape no deben recircular hacia la zona de admisión. La recirculación es una causa frecuente de alta temperatura de funcionamiento bajo carga. Puede producirse en salas de equipos, bajo marquesinas, junto a paredes o entre equipos colocados muy cerca, incluso cuando el sitio inicialmente parece abierto.

La instalación en exteriores requiere protección contra lluvia, entrada directa de agua, acumulación de polvo, atmósferas corrosivas y contacto no autorizado con partes energizadas o calientes. Una marquesina o refugio no debe restringir el flujo de aire de refrigeración. La salida de escape debe mantener los humos alejados de puertas, entradas de aire, zonas de trabajo y equipos cercanos. Los componentes de escape se calientan durante el servicio normal, por lo que la separación de materiales combustibles y las protecciones accesibles son tan importantes como el trazado.

Revise conjuntamente el almacenamiento de combustible, el tiempo de funcionamiento y la mantenibilidad

La planificación del combustible es más que seleccionar el volumen de un depósito. Establezca la duración de funcionamiento requerida, el rango de carga previsto, el método de repostaje, la ruta de transferencia de combustible y las consecuencias de una entrega no realizada. Un grupo utilizado para un servicio de emergencia breve puede requerir una estrategia de combustible diferente de uno empleado como fuente principal en un sitio remoto.

El combustible debe mantenerse limpio y protegido contra la contaminación por agua. La ubicación del almacenamiento debe permitir un acceso seguro para la entrega y el mantenimiento, manteniendo al mismo tiempo el combustible alejado de fuentes de ignición y zonas de tráfico vulnerables. Las líneas largas de combustible, los depósitos elevados y las bombas de transferencia externas introducen dependencias operativas que deben incluirse en el alcance de puesta en marcha.

Deje acceso para comprobaciones rutinarias: nivel de aceite, nivel de refrigerante, filtros, correas, terminales de batería, panel de control, funcionamiento del interruptor y puntos de drenaje. Un generador puede estar bien diseñado eléctricamente, pero ser débil desde el punto de vista operativo si el mantenimiento básico exige retirar barreras, trabajar en posiciones inseguras o interrumpir equipos adyacentes.

La distribución temporal necesita un plan completo desde la fuente hasta la carga

Los trabajos de construcción, la restauración de emergencia, las actividades mineras y los proyectos de infraestructura temporal suelen combinar un generador de bastidor abierto con equipos portátiles de distribución. En estos casos, el generador es solo una parte de la solución. El transformador, la aparamenta de alta y baja tensión, los dispositivos de protección, el cableado y los controles operativos deben evaluarse como un conjunto conectado.

Para proyectos que requieren un punto de distribución transportable en lugar de solo una salida de generador de baja tensión, unaSubestación Compacta Temporal Móvil puede ser relevante. Las configuraciones montadas en remolque o sobre patines pueden integrar transformación, conmutación, protección y control para distribución temporal trifásica. La pregunta útil es si el proyecto necesita una interfaz de media tensión a baja tensión de despliegue rápido, no simplemente si hay equipos móviles disponibles.

Sus configuraciones indicadas cubren capacidades de 500 kVA a 1250 kVA, opciones de alta tensión de 10 kV a 35 kV y salida de baja tensión de 0.4 kV. Esto no elimina la necesidad de comprobar el generador. La tensión, frecuencia, comportamiento ante fallos, secuencia de energización del transformador, ajustes de protección y disposición de puesta a tierra del generador aún deben coordinarse con la subestación temporal y las cargas finales.

La puesta en marcha debe probar la secuencia de funcionamiento, no solo demostrar que el motor arranca

Antes de poner el sistema en servicio, inspeccione todas las fijaciones mecánicas, terminaciones de cables, conexiones de conductores de protección, conexiones de combustible, trazado de escape, niveles de fluidos, estado de la batería y cableado de control. Verifique el estado del aislamiento cuando corresponda y confirme que las etiquetas coinciden con la disposición final de los circuitos.

Las pruebas funcionales deben incluir los comandos de arranque y parada, el comportamiento de la parada de emergencia, las alarmas, el funcionamiento del interruptor, la lógica de transferencia, la secuencia de fases, la estabilidad de tensión y frecuencia, y los disparos de protección. Aplique la carga progresivamente y observe la respuesta del generador y los equipos conectados. Cuando los motores grandes o la energización del transformador formen parte del funcionamiento normal, pruebe la secuencia prevista real en lugar de depender únicamente de una prueba sin carga.

Documente los ajustes finales y las posiciones de funcionamiento. El registro útil incluye diagramas unifilares, ajustes de protección, listas de cables, detalles de puesta a tierra, lógica del interruptor de transferencia, instrucciones de funcionamiento y requisitos de acceso para mantenimiento. Esta documentación adquiere especial importancia cuando una instalación temporal cambia de responsable o se amplía posteriormente.

Errores comunes de aprobación

• Seleccionar únicamente por kVA: Esto ignora el arranque de motores, los escalones de carga, el factor de potencia y la corriente no lineal.
• Suponer que un bastidor abierto es adecuado para cualquier zona exterior: La exposición climática, la descarga de escape, el polvo y el control de acceso aún requieren medidas específicas para el sitio.
• Copiar los ajustes de protección de la red: El comportamiento ante fallos del generador puede requerir un enfoque de coordinación diferente.
• Tratar el neutro como un detalle de instalación: La conmutación y la unión del neutro afectan tanto a la seguridad como a los fallos intempestivos.
• Probar solo sin carga: Los problemas importantes suelen aparecer durante la aceptación de carga, el arranque de motores o la transferencia de fuente.
• No dejar espacio libre para mantenimiento: El acceso restringido favorece inspecciones omitidas y una respuesta tardía a los fallos.

Una instalación fiable suele decidirse antes de que el generador llegue al sitio. Cuando la secuencia de carga, la interfaz eléctrica, los dispositivos de protección, la disposición de puesta a tierra, el entorno y las pruebas de puesta en marcha se definen conjuntamente, el generador puede proporcionar un respaldo estable en lugar de convertirse en el elemento más débil del sistema de distribución.
