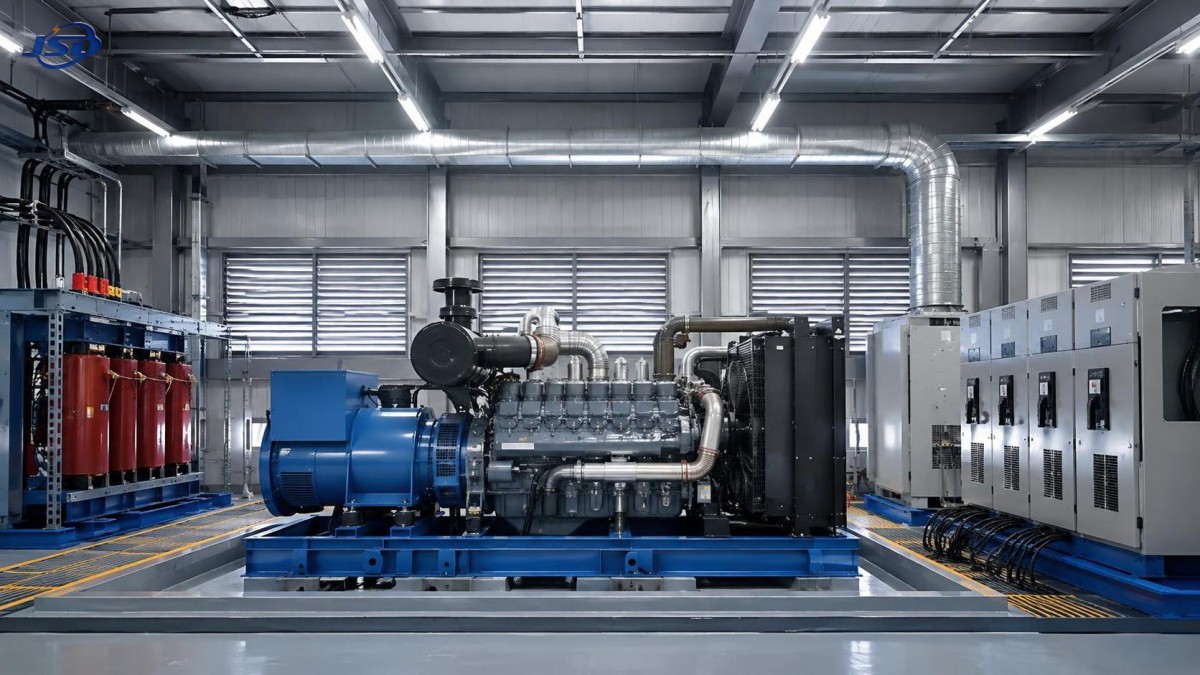

¿Cuándo es adecuado un generador industrial de tipo abierto para instalaciones de servicio continuo?

¿Cuándo es adecuado un generador industrial de tipo abierto para instalaciones de servicio continuo?

Para un gerente de proyecto, la selección de un generador rara vez se reduce a una simple elección entre «cerrado» y «abierto». La verdadera cuestión es si el grupo electrógeno puede proporcionar energía fiable conforme al patrón operativo real de la instalación, al tiempo que sigue siendo accesible, seguro, fácil de mantener y práctico de instalar. Un generador industrial de tipo abierto puede ser una opción sólida para operaciones de servicio continuo, pero solo cuando su entorno de instalación y el sistema eléctrico de apoyo están diseñados en función de él.

Los generadores de tipo abierto suelen suministrarse sin una cubierta impermeable ni acústica. El motor, el alternador, el panel de control, el sistema de refrigeración y el bastidor base quedan expuestos para facilitar el acceso directo. Esta configuración no es automáticamente «menos industrial» que un grupo cerrado. En muchas fábricas, instalaciones mineras, plantas de proceso, complejos temporales de servicios públicos y salas interiores de generadores, es la disposición más lógica porque simplifica el mantenimiento y permite al equipo del proyecto integrar la ventilación, el control de ruido, la protección contra incendios y las rutas de acceso en la propia instalación.

Sin embargo, para instalaciones de servicio continuo, la decisión nunca debe basarse únicamente en el precio de compra. Un generador que funciona durante largos periodos pasa a formar parte de la arquitectura eléctrica de la instalación. Su sistema de combustible, disposición de transformadores, cuadros de distribución, ajustes de protección, comportamiento armónico y plan de mantenimiento influyen en que la operación se mantenga estable en condiciones reales.

El entorno operativo es el primer filtro

Un generador industrial de tipo abierto suele ser adecuado para una instalación de servicio continuo cuando funciona dentro de una sala diseñada específicamente, una casa de potencia protegida, un espacio de planta contenerizado u otra zona de instalación controlada. Estos entornos pueden proporcionar las características que una cubierta intentaría ofrecer de otro modo: protección contra la lluvia y el polvo, flujo de aire de admisión y escape diseñado técnicamente, drenaje, acceso controlado, separación contra incendios y un límite de ruido aceptable.

Una instalación de fabricación puede ubicar el grupo en una sala de servicios dedicada cerca del cuadro principal de baja tensión. Una mina puede instalarlo en una estación de energía con mantenimiento accesible y ventilación filtrada. Un gran proyecto de infraestructura puede utilizar un recinto temporal, pero correctamente construido, para el generador, con contención de combustible y tendido de cables. En cada caso, el bastidor abierto facilita las inspecciones, especialmente cuando los técnicos necesitan acceso regular a filtros, correas, conexiones de refrigeración, baterías, terminales y equipos de control.

La disposición es mucho menos adecuada cuando el generador debe permanecer al aire libre con poca protección en el sitio, cerca de oficinas ocupadas, límites residenciales, vías públicas o ubicaciones expuestas a lluvia impulsada por el viento, aire cargado de sal, arena arrastrada por el viento, riesgo de inundación o variaciones severas de temperatura. Un bastidor abierto no resuelve por sí solo esos desafíos ambientales. Añadir un cobertizo mal ventilado después de la puesta en marcha no sustituye una instalación diseñada técnicamente; puede provocar sobrecalentamiento, recirculación de gases de escape y condiciones de mantenimiento inseguras.

El servicio continuo comienza con el perfil de carga, no con la placa de características

Un generador puede seleccionarse para uso de reserva, uso como potencia principal o un patrón de servicio más cercano a la operación continua. Estas categorías no son intercambiables. Los equipos de proyecto deben confirmar la base de clasificación indicada por el fabricante, las horas anuales de funcionamiento previstas, la carga media permitida y cualquier límite de capacidad de sobrecarga. Un grupo adecuado para cortes ocasionales de la red eléctrica puede no ser apropiado como fuente de alimentación normal de una línea de proceso que opera día y noche.

El punto de partida más útil es un estudio de carga. Registre la carga base prevista, la demanda máxima, los requisitos de arranque de motores, la ampliación planificada y la secuencia en la que se conectan las cargas principales. Bombas, compresores, trituradoras, transportadores, equipos HVAC, equipos de soldadura, variadores de frecuencia, rectificadores y sistemas UPS pueden generar exigencias muy diferentes para el generador. Considerar únicamente el total de kW instalados suele llevar a omisiones.

Una instalación continua también plantea una cuestión de calidad de carga. Las cargas no lineales pueden introducir corrientes armónicas, mientras que los motores grandes pueden causar caídas de tensión durante el arranque. Los sistemas de control sensibles pueden requerir un rendimiento de tensión y frecuencia más estricto que la iluminación general o la calefacción resistiva. El alternador, el regulador automático de tensión, el regulador de velocidad, la aparamenta, el sistema de cables y el transformador deben considerarse como un único sistema. Si el diseño eléctrico está fragmentado entre proveedores, la responsabilidad del rendimiento durante los escalones de carga puede quedar poco clara.

• Establezca la carga normal de funcionamiento y la demanda máxima realista, en lugar de basarse únicamente en la carga conectada.
• Identifique los mayores arranques de motores y determine si la secuenciación, los arrancadores suaves o los variadores de velocidad modifican el perfil de arranque.
• Revise el factor de potencia y los equipos que producen armónicos antes de finalizar las clasificaciones del alternador y el transformador.
• Considere las paradas de mantenimiento, las cargas futuras y las consecuencias prácticas de operar un único grupo cerca de su límite durante periodos prolongados.

Cuando el tiempo de actividad es crítico, los grupos electrógenos en paralelo pueden ofrecer un enfoque más resiliente que una unidad grande. Pueden adaptarse con mayor eficacia a la demanda cambiante, permitir el mantenimiento de un grupo mientras los demás permanecen en línea y reducir el impacto operativo de un único fallo. Dicho esto, el funcionamiento en paralelo introduce requisitos adicionales de control, protección, sincronización y puesta en marcha. Debe elegirse porque la estrategia operativa lo justifica, no porque parezca más sofisticado en un plano.

Por qué el transformador forma parte de la decisión sobre el generador

En muchas instalaciones industriales, la generación es solo la primera etapa de la entrega de energía. La salida del generador debe alimentar después la distribución de baja tensión, equipos elevadores para una red de media tensión o un transformador que abastezca zonas de producción separadas. La selección del transformador afecta a la regulación de tensión, los niveles de cortocircuito, las pérdidas de energía, la coordinación de protecciones y la capacidad del generador para soportar cargas transitorias.

Por ejemplo, una instalación que recibe o distribuye energía a media tensión puede necesitar una configuración de 33 kV a 0.4 kV para cargas industriales. En ubicaciones interiores donde son relevantes el comportamiento frente al fuego, las bajas necesidades de mantenimiento y la ausencia de riesgo de fugas de aceite, puede ser conveniente evaluar un transformador seco de resina moldeada. ElTransformador de distribución seco de resina moldeada de 33 kV está diseñado para aplicaciones con entrada de 33 kV y salida de 0.4 kV, con capacidades nominales indicadas de 30 kVA a 2500 kVA. Su configuración SCB10-12 es relevante para plantas industriales, edificios comerciales, hospitales, centros de datos, operaciones mineras y sistemas de energía renovable, donde la instalación del transformador debe evaluarse junto con el diseño de generación y distribución.

Los datos proporcionados del transformador también indican una impedancia de cortocircuito del 6%, capacidad de impulso de rayo de 175 kV y funcionamiento al 120% de la carga nominal en condiciones de refrigeración por aire forzado. Estos valores no deben tratarse como criterios de selección aislados. El equipo de ingeniería aún debe verificar la coordinación de protecciones, las condiciones reales de corriente de falla, la temperatura ambiente, la ventilación, las longitudes de cable, la disposición de puesta a tierra y el modo de funcionamiento del generador. Un transformador bien adaptado al edificio puede seguir estando mal combinado con el resto del sistema eléctrico si no se revisan esas interfaces.

El acceso para mantenimiento es una ventaja práctica, si la instalación lo aprovecha

Una de las razones más sólidas para elegir un generador industrial de tipo abierto es la visibilidad para el mantenimiento. Los técnicos pueden inspeccionar niveles de fluidos, mangueras, abrazaderas, cableado, estado del aislamiento y vibraciones anómalas sin retirar paneles de cubierta ni trabajar a través de puertas de servicio restringidas. En un grupo que opera continuamente, este acceso puede acortar las inspecciones rutinarias y facilitar la identificación de señales de alerta temprana.

Pero la accesibilidad solo aporta valor cuando la sala del generador dispone de espacios libres utilizables, iluminación segura, acceso para elevación, suelo limpio, drenaje y procedimientos de mantenimiento documentados. Es común que un grupo se especifique con acceso de servicio suficiente y luego se instale demasiado cerca de una pared, zanja de cables, tanque de combustible o conducto de escape. El resultado es un generador técnicamente mantenible, pero operativamente incómodo. Con el tiempo, un mantenimiento incómodo suele convertirse en mantenimiento aplazado.

La planificación para servicio continuo debe abarcar consumibles, filtración de combustible, análisis de aceite cuando corresponda, gestión del refrigerante, comprobaciones de baterías, pruebas de aislamiento del alternador, diagnósticos del panel de control y una estrategia clara de repuestos. También debe definir quién tiene autoridad para aislar los equipos y qué alimentación permanece disponible durante el servicio programado. Para las instalaciones de proceso, ese plan suele ser más valioso que una afirmación optimista sobre la fiabilidad del generador.

El ruido, el calor, el combustible y la seguridad no pueden dejarse para etapas posteriores

Un generador abierto transfiere más responsabilidad al diseño del proyecto. El tratamiento acústico puede incorporarse en paredes, puertas, silenciadores, rejillas de admisión y conducción de escape. Esto puede funcionar muy bien, especialmente en edificios industriales permanentes, pero requiere una evaluación acústica basada en el límite de la instalación y las áreas de trabajo cercanas. Si los límites de ruido son estrictos o la instalación está cerca de personas, un generador cerrado puede ser la opción más directa.

La gestión del calor merece la misma atención. La sala debe evacuar el calor del radiador y el aire de combustión sin permitir que el aire caliente de escape recircule hacia la admisión del motor. El dimensionamiento de la ventilación debe reflejar el motor seleccionado y las condiciones ambientales locales. El control del polvo también es importante: puede ser necesaria una filtración intensiva en entornos de cemento, canteras, minería o construcción, pero los filtros restrictivos pueden afectar el flujo de aire si se ignoran los intervalos de mantenimiento.

La autonomía de combustible debe calcularse a partir del consumo real con la carga prevista, no de la capacidad nominal del depósito. El sistema de combustible puede incluir depósitos diarios, almacenamiento a granel, bombas de transferencia, filtración, detección de fugas, cubetos de contención y controles de calidad del combustible, sujetos a los requisitos locales. Las largas horas de funcionamiento continuo hacen que el combustible contaminado, la entrada de agua y las disposiciones de transferencia inadecuadas sean más importantes que en una instalación exclusiva para emergencias.

El diseño de seguridad también va más allá del grupo electrógeno. Las paradas de emergencia, las protecciones alrededor de componentes móviles, la protección de superficies calientes, el aislamiento del escape, la detección de incendios, la puesta a tierra, la protección de cables y los procedimientos de bloqueo deben funcionar conjuntamente. Los requisitos precisos dependen de la ubicación del proyecto, los códigos aplicables, las expectativas de la aseguradora y las normas del cliente. Estos elementos deben revisarse antes de la adquisición, ya que las modificaciones tardías pueden afectar al espacio, el coste y los calendarios de puesta en marcha.

Una prueba de decisión útil para los equipos de proyecto

Un generador industrial de tipo abierto suele ser una solución sensata para servicio continuo cuando la instalación cuenta con un espacio de instalación protegido y diseñado técnicamente; la clasificación de servicio corresponde al régimen operativo previsto; el estudio de carga incluye el comportamiento de arranque y de calidad de energía; el ruido y la ventilación se abordan a nivel de edificio; y el acceso para mantenimiento se preserva realmente. Es especialmente convincente cuando hay técnicos presentes, la respuesta de servicio es importante y la sala del generador forma parte de una planta eléctrica mayor, en lugar de una instalación exterior independiente.

Resulta menos convincente cuando el proyecto necesita un despliegue exterior rápido, tiene un control limitado sobre el clima y el polvo, no puede proporcionar tratamiento acústico o carece de un equipo de mantenimiento capaz de soportar largas horas de funcionamiento. En esos casos, un paquete equipado con cubierta, una solución contenerizada o una estrategia revisada de conexión a la red pueden reducir el riesgo global del proyecto.

La mejor decisión se toma antes de solicitar el equipo: alinee la clasificación del generador, los parámetros del transformador, la aparamenta, la filosofía de protección, la disposición de combustible, la distribución de la sala y las responsabilidades operativas sobre una base de diseño coordinada. Jinshida Electric Power Technology Co., Ltd. aborda los equipos eléctricos desde esa perspectiva más amplia del sistema, combinando experiencia en equipos de transmisión y distribución con procesos de fabricación y gestión de calidad destinados a respaldar una energía estable para proyectos industriales, de red eléctrica, de nuevas energías e infraestructura. Para una instalación de servicio continuo, la especificación final debe comprobarse frente a la carga, el entorno y la realidad del mantenimiento reales, no solo frente a una clasificación de catálogo.
