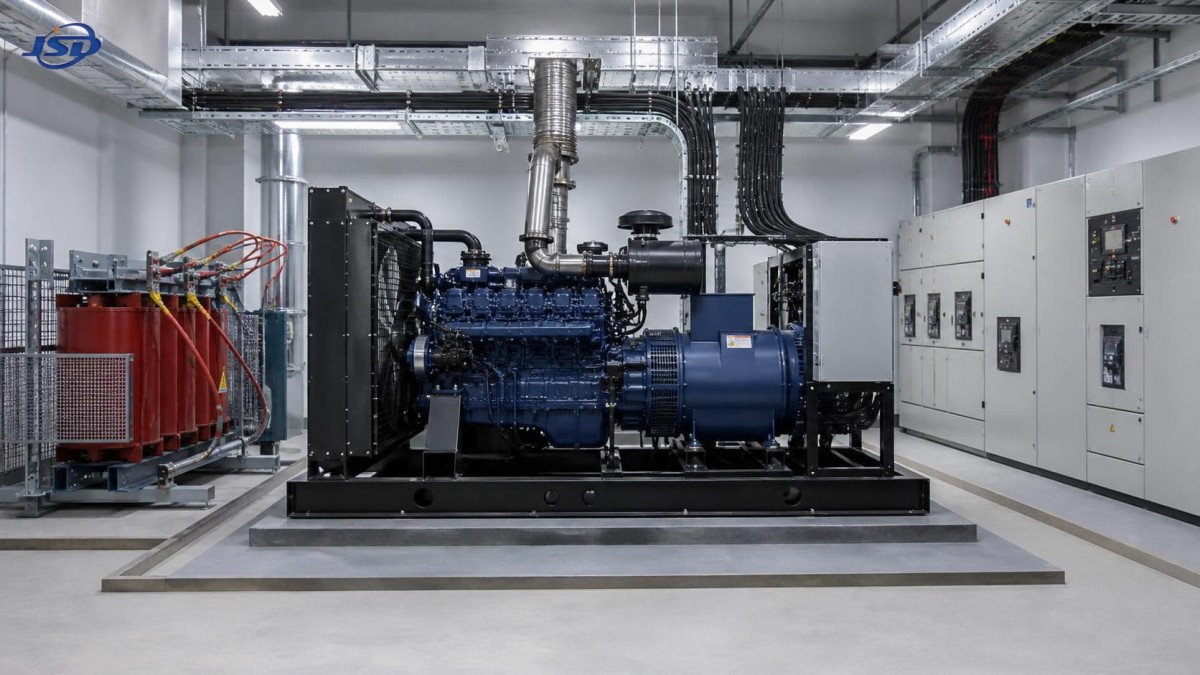

¿Qué margen de carga debe tener un generador diésel de bastidor abierto de 400 kVA?

Normalmente, no se debe seleccionar un generador diésel de bastidor abierto de 400 kVA para funcionar continuamente a 400 kVA. El margen práctico depende de si el grupo está clasificado para potencia principal o de emergencia, de cómo se comporte la carga durante los arranques de motores y los cambios escalonados, y de si las condiciones del sitio reducen la potencia nominal publicada. Para un grupo convencional con factor de potencia de 0,8, 400 kVA corresponden aproximadamente a 320 kW. Un objetivo inicial razonable es mantener la carga operativa sostenida prevista cerca del 60–80% de la potencia nominal aplicable del generador, confirmando al mismo tiempo que la demanda coincidente máxima, el evento de arranque y el caso de reducción de potencia por condiciones del sitio se mantengan dentro de los límites tanto del motor como del alternador.

Esto no significa que cada instalación necesite una reserva fija del 20%, 25% o 30%. Un generador con una carga resistiva estable puede funcionar satisfactoriamente más cerca de la potencia nominal que uno que alimente varios motores grandes, variadores de velocidad, un sistema UPS o un proceso con carga intermitente. Por lo tanto, el margen correcto es el resultado de un análisis de carga, no de un porcentaje aplicado mecánicamente a la capacidad de placa.

Comience por la base de clasificación, no por la etiqueta de 400 kVA

El mismo conjunto físico de generador puede tener diferentes clasificaciones para aplicaciones de potencia de emergencia, potencia principal y servicio continuo. Estas clasificaciones no son intercambiables.

• La potencia de emergencia está destinada al funcionamiento de emergencia durante fallos del suministro eléctrico y normalmente está sujeta a límites anuales de horas de funcionamiento y perfil de carga establecidos por el fabricante.
• La potencia principal se aplica cuando el generador es la fuente normal para cargas variables durante períodos prolongados. Deben verificarse la carga media admisible y las disposiciones de sobrecarga en la ficha técnica específica.
• Las clasificaciones de servicio continuo, cuando se ofrecen, se aplican al funcionamiento constante a una potencia definida y son más restrictivas de lo que puede sugerir una etiqueta de emergencia.

Una clasificación de emergencia de 400 kVA no debe tratarse automáticamente como 400 kVA disponibles para una carga de producción permanente que funcione las 24 horas. Por el contrario, un grupo de 400 kVA con clasificación de potencia principal puede tener un rango operativo definido por la carga media, la carga máxima y la duración permitida a mayor potencia. Las condiciones de clasificación del fabricante, incluidas la temperatura ambiente, la altitud, la humedad, la especificación del combustible y la disposición de refrigeración, establecen el punto de partida real para los cálculos de margen.

La cifra en kVA también debe distinguirse de los kW utilizables. Con un factor de potencia nominal de 0,8:

400 kVA × 0.8 = 320 kW

Si el sistema conectado funciona con un factor de potencia de 0,9 o 0,95, el motor puede convertirse en el elemento limitante antes de que el alternador alcance su límite de kVA. Si el factor de potencia del sistema es bajo, el sistema de excitación del alternador y la corriente del estator pueden convertirse en los elementos limitantes incluso cuando los kW medidos parezcan aceptables. Por ello, la selección debe considerar conjuntamente los kW máximos, los kVA máximos y el factor de potencia.

Un rango operativo útil para la evaluación inicial

Para muchas aplicaciones de generadores diésel de bastidor abierto de 400 kVA, un rango de carga sostenida de aproximadamente 240–320 kVA es una zona razonable para examinar primero. Esto equivale al 60–80% de la clasificación nominal. Deja capacidad para variaciones operativas moderadas, evitando al mismo tiempo una carga muy ligera prolongada. Sin embargo, este rango es un punto de partida para la evaluación, no un sustituto de un estudio de carga.

El límite inferior importa tanto como el superior. El sobredimensionamiento suele considerarse conservador, pero un motor diésel operado repetidamente con carga insuficiente puede no alcanzar una condición de combustión eficaz. Las consecuencias pueden incluir depósitos de carbón, dilución del aceite, ensuciamiento del escape y acumulación de combustible sin quemar. La carga mínima aceptable precisa depende del motor; no debe suponerse a partir de una regla genérica. Cuando un sitio tiene una carga normal pequeña pero una carga intermitente muy grande, un banco de carga, una generación escalonada u otra estrategia operativa puede ser más justificable que un único grupo sobredimensionado que funcione con baja carga durante períodos prolongados.

Por qué los kW de funcionamiento rara vez cuentan toda la historia

El error de dimensionamiento más común es sumar los kW de placa de los equipos conectados y comparar el resultado únicamente con 320 kW. Ese enfoque omite los eventos de corta duración que determinan el rendimiento del generador. Los grupos electrógenos diésel son sistemas dinámicos: el motor debe suministrar par mecánico, el regulador debe responder a los cambios de velocidad y el alternador y el regulador automático de tensión deben soportar el transitorio eléctrico.

Un motor que funciona a 30 kW puede demandar varias veces su corriente normal cuando se arranca de forma directa en línea. Los kVA de arranque pueden causar una caída de tensión suficientemente grave como para desactivar contactores, interrumpir controles o impedir que otro motor arranque. El problema se vuelve más evidente cuando el motor más grande arranca mientras otras cargas ya están conectadas.

Para cada motor significativo, registre:

• kW nominales o caballos de fuerza;
• corriente de funcionamiento y método de arranque;
• corriente de rotor bloqueado o kVA de arranque, cuando estén disponibles;
• tiempo de aceleración e inercia del equipo accionado;
• si los arranques pueden secuenciarse;
• la carga ya conectada en el momento del arranque.

El arranque directo en línea genera la mayor demanda eléctrica. Las configuraciones de estrella-triángulo, autotransformador, arrancador suave y variador de frecuencia pueden reducir la corriente de arranque, pero introducen consideraciones diferentes. Los arrancadores suaves aún pueden producir una corriente considerable durante un intervalo de aceleración más largo. Los VFD reducen el esfuerzo del arranque del motor, pero pueden aportar corriente armónica y comportarse de forma distinta durante variaciones de tensión o frecuencia del generador. La información de compatibilidad del fabricante para el accionamiento, el alternador del generador y el sistema de control es más valiosa que asumir que cualquier arrancador electrónico resuelve el problema de dimensionamiento.

Evalúe la carga como una secuencia temporal

Un cálculo de margen adecuado utiliza un perfil de carga en lugar de una única cifra de “carga total”. El programa de cargas debe identificar qué está funcionando antes de la transferencia, qué arranca inmediatamente después de que el generador alcance tensión y frecuencia, qué puede retrasarse y qué probablemente funcionará de forma simultánea durante la condición de máxima demanda.

Considere una instalación con un grupo de 400 kVA. Su carga normal de emergencia puede ser de 180 kW con un factor de potencia de 0,9, equivalente a 200 kVA. Esto parece estar cómodamente por debajo de la clasificación nominal. Si una bomba contra incendios, bomba de agua refrigerada o compresor de 75 kW debe arrancar directamente en línea mientras la carga base de 200 kVA está conectada, el evento de arranque —no la condición de funcionamiento de 200 kVA— puede definir el tamaño del generador. En cambio, si la carga base es de 260 kVA y una bomba de 60 kVA arranca mediante un VFD después de un retardo controlado, el mismo generador puede ser aceptable, sujeto a un rendimiento transitorio verificado.

La secuenciación de cargas puede proporcionar más capacidad utilizable que simplemente aumentar la clasificación del generador. Los sistemas HVAC no críticos, los grandes calentadores de proceso, los cargadores de baterías y las bombas secundarias pueden retrasarse hasta que se estabilicen las cargas esenciales. La temporización del interruptor automático de transferencia, la lógica de calentamiento del generador y los enclavamientos del sistema de control deben respaldar esa secuencia. Un esquema de desconexión de carga solo constituye un margen real si está diseñado, probado y mantenido; no debe existir únicamente como una suposición en una hoja de cálculo de dimensionamiento.

La instalación de bastidor abierto cambia la cuestión de la reducción de potencia

Un generador diésel de bastidor abierto normalmente está destinado a instalarse en una sala diseñada para tal fin, un área de planta o un recinto protegido contra la intemperie. A diferencia de un grupo encapsulado resistente a la intemperie o insonorizado, su capacidad suministrada depende en gran medida del entorno de instalación. La clasificación impresa en el generador normalmente se basa en condiciones de referencia especificadas. Una temperatura ambiente elevada, la altitud, una ventilación inadecuada, un flujo de aire restringido hacia el radiador y una recirculación excesiva de aire caliente de descarga pueden reducir la potencia disponible del motor.

A mayor altitud, la menor densidad del aire afecta la disponibilidad de aire para combustión. Una temperatura ambiente elevada reduce la densidad del aire y el margen de rechazo de calor del sistema de refrigeración. Una sala de generador puede estar ventilada nominalmente y aun así recircular aire caliente si las aberturas de entrada y descarga están mal ubicadas. En esa situación, un grupo seleccionado con solo un margen estrecho respecto a la placa puede sobrecargarse a medida que aumenta la temperatura de la sala, incluso si la carga eléctrica conectada no ha cambiado.

La revisión técnica debe utilizar las curvas de reducción de potencia del motor y del alternador proporcionadas para el modelo exacto. También debe verificar la configuración del radiador, la trayectoria del aire de combustión, el servicio del ventilador de ventilación, la temperatura ambiente permitida y la contrapresión de escape. Un conjunto nominal de 400 kVA puede tener una capacidad disponible en el sitio menor después de aplicar estas condiciones. El margen debe calcularse respecto a esa clasificación corregida, no respecto a la cifra principal del catálogo.

Las cargas no lineales requieren verificaciones centradas en el alternador

Los equipos de procesamiento de datos, cargadores de baterías con rectificador, entradas UPS, controladores de iluminación LED, equipos de soldadura y variadores de velocidad pueden distorsionar las formas de onda de corriente. Su impacto no se representa completamente mediante los kW y el factor de potencia de frecuencia fundamental. Las corrientes armónicas pueden aumentar el calentamiento del alternador, afectar la calidad de la forma de onda de tensión e imponer una carga adicional al regulador automático de tensión.

Las cuestiones relevantes son la proporción de carga no lineal, la distorsión armónica total de corriente prevista, el comportamiento ante escalones de carga y la capacidad del alternador y AVR del fabricante del generador. Un generador diésel de bastidor abierto de 400 kVA que alimente una carga de bombeo mayoritariamente lineal puede necesitar un margen diferente de uno que alimente una alta proporción de carga basada en UPS o accionamientos, incluso si ambos muestran los mismos kW medios en un medidor.

La coordinación de protecciones también merece atención. La capacidad de corriente de falla subtransitoria y transitoria del generador es mucho menor y de duración más corta que la de una fuente de red eléctrica. Deben revisarse los ajustes de los interruptores automáticos, la coordinación selectiva y el desempeño de los dispositivos de protección aguas abajo con alimentación del generador. Un transformador o tablero de distribución sobredimensionado no crea capacidad adicional de falla del generador.

Cuando la generación de emergencia alimenta un sistema de distribución de media a baja tensión, las características del transformador influyen en la evaluación del lado del generador. La corriente de irrupción del transformador puede generar un transitorio de energización severo, especialmente si el generador se conecta a un transformador desenergizado y las cargas aguas abajo se restablecen simultáneamente. La configuración de devanados, la impedancia, la capacidad del transformador, el flujo residual y la secuencia de transferencia afectan el resultado. Equipos como un Transformador de distribución trifásico seco de resina fundida de 35 kV pueden ser relevantes en una arquitectura de distribución de 35 kV/0.4 kV, pero su rango de capacidad de 30–2500 kVA no debe confundirse con la capacidad disponible de arranque o de servicio de falla del generador. El generador, el transformador, la secuencia de conmutación y el diseño de protección deben revisarse como un solo sistema.

La capacidad futura debe tratarse como una carga definida, no como una reserva imprecisa

La expansión futura es una razón válida para conservar margen, pero debe traducirse en kW, kVA, demanda de arranque de motores y tiempos de funcionamiento probables. Reservar un 25% de capacidad para una expansión indefinida puede provocar un funcionamiento crónico con carga ligera. Una línea de proceso planificada de 50 kW con motores controlados por VFD no equivale a un compresor planificado de 50 kW con arranque directo en línea, aunque ambos se describan como “carga futura de 50 kW”.

Si la expansión es incierta, las alternativas pueden incluir un segundo generador diseñado para funcionamiento en paralelo, una disposición de carga modular o previsiones en la aparamenta y el sistema de control para futura generación. Estas opciones añaden complejidad de diseño, pero pueden evitar obligar a un motor a funcionar muy por debajo de su rango de carga previsto durante años.

Una decisión de margen justificable

El margen de carga adecuado para un generador de 400 kVA es la diferencia entre la capacidad disponible corregida en el sitio y el caso operativo creíble más exigente, no simplemente la diferencia entre 400 kVA y la demanda normal medida. La evaluación final debe documentar:

• la clasificación aplicable de potencia principal, emergencia o servicio continuo;
• la reducción de potencia del sitio por temperatura, altitud y condiciones de instalación;
• los kW, kVA y factor de potencia máximos en régimen permanente;
• los mayores escalones de carga individuales y coincidentes;
• el método de arranque de motores y la secuencia de restablecimiento;
• las consideraciones sobre carga no lineal y armónicos;
• el funcionamiento con carga mínima durante períodos de baja demanda;
• las restricciones de energización del transformador, protección y corriente de falla;
• las adiciones futuras definidas en lugar de un porcentaje de reserva arbitrario.

Para una carga estable con arranques limitados y sin una reducción de potencia significativa por condiciones del sitio, mantener aproximadamente un 20–40% de margen por debajo de la clasificación aplicable suele ser operativamente razonable. Para instalaciones con grandes arranques de motores, condiciones ambientales elevadas, cargas no lineales o ampliaciones planificadas importantes, el margen requerido puede ser mayor, o la mejor solución puede ser la secuenciación de cargas, el arranque a tensión reducida, la generación en paralelo o una estrategia de distribución revisada. La decisión correcta es la que mantiene el motor, el alternador, los controles y el sistema eléctrico aguas abajo dentro de sus límites verificados durante toda la secuencia operativa real.
