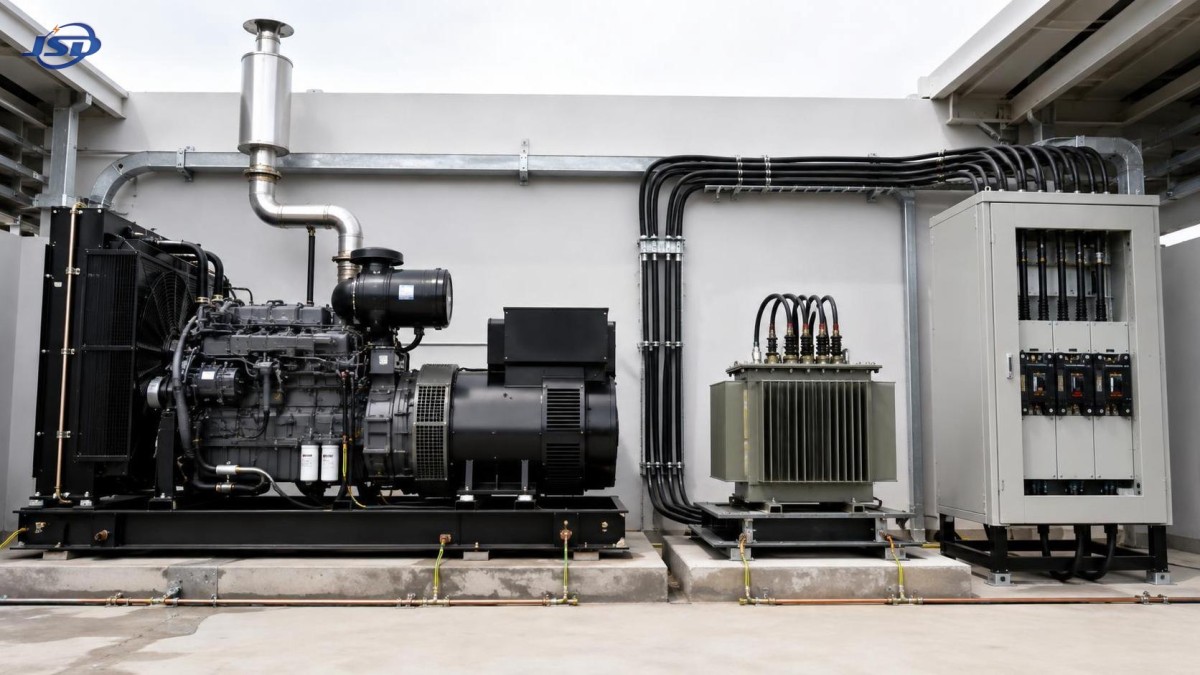

O que verificar antes de instalar um gerador diesel trifásico de estrutura aberta

Um gerador diesel trifásico de estrutura aberta não deve ser tratado como um motor independente com um alternador acoplado. Assim que é conectado a um quadro de distribuição, transformador, equipamento de transferência automática, motores ou cargas eletrônicas sensíveis, passa a fazer parte de um sistema elétrico. A maioria das falhas de instalação decorre de uma incompatibilidade entre esse sistema e os limites elétricos, mecânicos e ambientais reais do gerador.

Antes de aprovar a instalação, verifique o perfil de carga, a configuração de tensão e frequência, o projeto de neutro e aterramento, a coordenação dos cabos e das proteções, o percurso de ventilação, a configuração de combustível, a fundação e a sequência de operação. Essas verificações devem ser concluídas antes do posicionamento ou da terminação dos equipamentos, pois corrigi-las após o comissionamento geralmente é mais complexo e dispendioso.

Comece pelo perfil de carga, não apenas pela placa de identificação do gerador

A primeira pergunta não é “Qual é a carga total conectada?” É “Que carga o gerador enfrentará em cada etapa da operação?” Uma lista de cargas conectadas frequentemente superestima a demanda contínua, ao mesmo tempo que não mostra a corrente momentânea de partida que pode causar o problema maior.

Separe as cargas em grupos: cargas contínuas, cargas intermitentes, cargas de motores, cargas de aquecimento, cargas de retificadores ou UPS e cargas que devem partir após uma falha da rede elétrica. Registre quais equipamentos operam juntos, quais iniciam primeiro e se a partida é direta, estrela-triângulo, com partida suave ou controlada por um inversor de frequência.

Os motores merecem atenção especial. Um gerador que suporta os kW em funcionamento de uma bomba, compressor, britador ou ventilador ainda pode sofrer uma queda de tensão inaceitável quando esse motor parte. O resultado pode ser falha na aceleração do motor, desarme de contatores, reinicialização de controladores ou instabilidade em outras cargas que compartilham o barramento. Partida sequenciada, partida com tensão reduzida ou um grupo gerador de maior capacidade podem ser soluções válidas, dependendo do regime de operação do local.

Identifique também as cargas não lineares, como retificadores, equipamentos de soldagem, acionamentos de velocidade variável e alguns sistemas de carregamento de baterias. A forma de onda de sua corrente pode afetar o aquecimento do alternador e a regulação de tensão de maneira diferente de uma carga resistiva simples. Portanto, a avaliação deve utilizar dados do fornecedor e a configuração operacional prevista, em vez de aplicar uma única regra genérica de carga a todas as instalações.

Confirme a interface elétrica dos terminais do gerador até o barramento de carga

Um gerador diesel trifásico de estrutura aberta deve corresponder ao sistema receptor em tensão, frequência, configuração de fases e configuração do neutro. A compatibilidade apenas da tensão nominal não é suficiente. Verifique se a instalação utiliza um sistema de três ou quatro fios, se um condutor neutro é exigido pelas cargas a jusante e onde se pretende estabelecer a ligação neutro-terra.

A frequência de operação planejada também deve corresponder aos equipamentos alimentados. A frequência afeta a velocidade dos motores, o comportamento dos transformadores e as características operacionais de alguns equipamentos de controle. Não se deve presumir que um conjunto configurado para uma frequência seja adequado para um sistema projetado para outra sem analisar a velocidade do motor, a classificação do alternador e as cargas conectadas.

Verifique a sequência de fases antes da conexão final, especialmente quando houver bombas, ventiladores, transportadores ou outras máquinas rotativas. Uma sequência de fases incorreta pode inverter o sentido de rotação do motor. Isso pode criar um risco mecânico imediato ou causar uma falha de processo que não será evidente até que o equipamento entre em operação.

Instalações alimentadas por transformador exigem uma análise adicional. Confirme a relação de transformação, as implicações do grupo vetorial, a configuração do neutro de baixa tensão, a impedância e o comportamento esperado da corrente de energização. Um gerador pode alimentar com sucesso um transformador existente em operação estável, mas ter dificuldades durante a energização do transformador se a comutação não for controlada. A mesma análise se aplica aos bancos de capacitores: não se deve presumir que sejam inofensivos apenas porque sua corrente em regime permanente é baixa.

Faça do aterramento e da ligação do neutro uma decisão de projeto intencional

O aterramento é frequentemente discutido como um único item de instalação, mas os sistemas de geradores exigem duas decisões relacionadas: como as partes condutivas expostas são aterradas e como o neutro do sistema é referenciado à terra. Essas decisões afetam a corrente de falha, a atuação dos dispositivos de proteção e a segurança tanto durante a operação pela rede elétrica quanto pelo gerador.

Um erro comum é adicionar uma ligação neutro-terra no gerador sem considerar a chave de transferência e a configuração da alimentação da rede. Se o gerador operar por meio de um dispositivo de transferência que não comuta o neutro, uma ligação adicional poderá criar caminhos paralelos de retorno do neutro e corrente circulante. Se o gerador for destinado a operar como uma fonte derivada separadamente, a configuração de ligação e aterramento terá implicações diferentes. A configuração correta depende de toda a arquitetura de distribuição, não de um diagrama de fiação universal.

Verifique a continuidade e a capacidade dos condutores de proteção de terra, a configuração dos eletrodos de aterramento quando aplicável, a equipotencialização da estrutura do gerador e dos componentes metálicos relacionados ao combustível, bem como o método de proteção contra falha à terra. Uma proteção contra falha à terra que funciona de forma confiável na fonte normal da rede pode não responder da mesma forma quando a fonte muda para um gerador com menor corrente de falha disponível.

A coordenação de proteção deve funcionar com a alimentação do gerador, não apenas com a da rede elétrica

A rede elétrica normalmente pode fornecer alta corrente de falha. Um gerador diesel possui uma contribuição de corrente de falha mais limitada e dependente do tempo. Isso altera o comportamento de disjuntores e fusíveis durante uma falha. Um dispositivo de proteção selecionado apenas para condições da rede elétrica pode não eliminar uma falha a jusante como esperado quando o gerador estiver alimentando o barramento.

Analise o disjuntor do gerador, os dispositivos de proteção dos alimentadores, os ajustes de sobrecarga, os ajustes de curto-circuito, as funções de falha à terra e a seletividade com os dispositivos a jusante. O objetivo é prático: uma falha em um alimentador deve ser eliminada pelo dispositivo de proteção apropriado mais próximo, enquanto o gerador e os circuitos não afetados permanecem protegidos.

Não negligencie o dimensionamento dos cabos. Os condutores devem ser adequados à corrente prevista, ao método de instalação, à temperatura ambiente, ao agrupamento, à queda de tensão e ao regime de falha. Percursos longos de cabos temporários são particularmente propensos à queda de tensão, o que pode agravar a partida dos motores e reduzir a tensão disponível nos equipamentos remotos, mesmo quando os terminais do gerador parecem normais.

Quando uma chave de transferência automática for utilizada, verifique sua corrente nominal, configuração de polos, intertravamento, modo de comutação e lógica de controle. Ela deve impedir a operação paralela não intencional, a menos que o sistema tenha sido especificamente projetado para sincronização e transferência em transição fechada. A realimentação de uma rede elétrica ou de outra fonte representa um grande risco de segurança e pode danificar equipamentos.

A construção de estrutura aberta altera os requisitos do local

Um conjunto de estrutura aberta é prático onde o acesso, a inspeção e a portabilidade são importantes, mas depende fortemente do ambiente de instalação. Diferentemente de um conjunto enclausurado, não oferece o mesmo gerenciamento integrado de proteção contra intempéries, ruído, controle de acesso ou fluxo de ar.

Escolha um local com uma superfície de apoio estável e nivelada, capaz de suportar o equipamento e resistir ao deslocamento por vibração. A base deve manter a unidade livre de água acumulada, detritos soltos e rotas de impacto de veículos. Conexões flexíveis ou isolamento adequado de vibrações podem ser necessários quando a vibração puder ser transmitida para estruturas, tubulações de combustível ou sistemas rígidos de cabos.

O fluxo de ar deve ser avaliado como um percurso, e não apenas como espaço livre ao redor da unidade. O motor necessita de um fornecimento confiável de ar limpo para combustão e refrigeração, enquanto o ar quente de descarga e os gases de escape não devem recircular para a área de admissão. A recirculação é uma causa frequente de alta temperatura de operação sob carga. Ela pode ocorrer em salas de máquinas, sob coberturas, junto a paredes ou entre equipamentos instalados próximos, mesmo quando o local inicialmente parece aberto.

A instalação externa exige proteção contra chuva, entrada direta de água, acúmulo de poeira, atmosferas corrosivas e contato não autorizado com partes energizadas ou quentes. Uma cobertura ou abrigo não deve restringir o fluxo de ar de refrigeração. O encaminhamento do escape deve manter os fumos afastados de portas, entradas de ar, áreas de trabalho e equipamentos próximos. Os componentes do escape ficam quentes durante o funcionamento normal; portanto, a separação de materiais combustíveis e a proteção de partes acessíveis são tão importantes quanto o encaminhamento.

Analise conjuntamente o armazenamento de combustível, o tempo de funcionamento e a manutenção

O planejamento de combustível é mais do que selecionar o volume de um tanque. Estabeleça a duração de operação necessária, a faixa de carga esperada, o método de reabastecimento, a rota de transferência do combustível e as consequências de uma entrega não realizada. Um conjunto usado por curtos períodos de emergência pode ter uma estratégia de combustível diferente daquela de um conjunto usado como energia principal em um local remoto.

O combustível deve permanecer limpo e protegido contra contaminação por água. O local de armazenamento deve permitir acesso seguro para entrega e manutenção, mantendo o combustível afastado de fontes de ignição e áreas de tráfego vulneráveis. Linhas de combustível longas, tanques elevados e bombas de transferência externas introduzem dependências operacionais que devem ser incluídas no escopo de comissionamento.

Deixe acesso para verificações de rotina: nível de óleo, nível do líquido de arrefecimento, filtros, correias, terminais da bateria, painel de controle, operação do disjuntor e pontos de drenagem. Um gerador pode ser bem projetado eletricamente, mas operacionalmente deficiente se a manutenção básica exigir a remoção de barreiras, o trabalho em posições inseguras ou a interrupção de equipamentos adjacentes.

A distribuição temporária requer um plano completo da fonte à carga

Obras de construção, restauração de emergência, atividades de mineração e projetos de infraestrutura temporária frequentemente combinam um gerador de estrutura aberta com equipamentos de distribuição portáteis. Nesses casos, o gerador é apenas uma parte da solução. O transformador, os painéis de manobra de alta e baixa tensão, os dispositivos de proteção, os cabos e os controles operacionais devem ser avaliados como um conjunto conectado.

Para projetos que necessitam de um ponto de distribuição transportável, em vez de apenas saída de baixa tensão do gerador, umaSubestação Compacta Temporária Móvel pode ser relevante. Configurações montadas em reboque ou skid podem integrar transformação, manobra, proteção e controle para distribuição trifásica temporária. A questão útil é se o projeto precisa de uma interface de média tensão para baixa tensão implantada rapidamente, e não apenas se equipamentos móveis estão disponíveis.

Suas configurações declaradas abrangem capacidades de 500 kVA a 1250 kVA, opções de alta tensão de 10 kV a 35 kV e saída de baixa tensão de 0.4 kV. Isso não elimina a necessidade de verificações do gerador. A tensão, a frequência, o comportamento em falhas, a sequência de energização do transformador, os ajustes de proteção e a configuração de aterramento do gerador ainda precisam ser coordenados com a subestação temporária e as cargas finais.

O comissionamento deve testar a sequência operacional, não apenas comprovar que o motor parte

Antes de colocar o sistema em operação, inspecione todas as fixações mecânicas, terminações de cabos, conexões dos condutores de proteção, conexões de combustível, encaminhamento do escape, níveis de fluidos, condição da bateria e fiação de controle. Verifique a condição de isolamento quando apropriado e confirme que as etiquetas correspondem à configuração final dos circuitos.

Os testes funcionais devem incluir comandos de partida e parada, comportamento da parada de emergência, alarmes, operação do disjuntor, lógica de transferência, sequência de fases, estabilidade de tensão e frequência e disparos de proteção. Aplique a carga progressivamente e observe a resposta do gerador e dos equipamentos conectados. Quando motores grandes ou a energização de transformadores fizerem parte da operação normal, teste a sequência efetivamente prevista em vez de depender apenas de uma operação sem carga.

Documente os ajustes finais e as posições de operação. O registro útil inclui diagramas unifilares, ajustes de proteção, listas de cabos, detalhes de aterramento, lógica da chave de transferência, instruções de operação e requisitos de acesso para manutenção. Essa documentação torna-se particularmente importante quando uma instalação temporária muda de responsável ou é ampliada posteriormente.

Erros comuns de aprovação

• Selecionar apenas por kVA: Isso ignora a partida dos motores, os degraus de carga, o fator de potência e a corrente não linear.
• Presumir que uma estrutura aberta é adequada para qualquer área externa: Exposição ao clima, descarga do escape, poeira e controle de acesso ainda exigem medidas específicas para o local.
• Copiar os ajustes de proteção da rede elétrica: O comportamento de falha do gerador pode exigir uma abordagem de coordenação diferente.
• Tratar o neutro como um detalhe de instalação: A comutação e a ligação do neutro afetam tanto a segurança quanto as falhas indesejadas.
• Testar apenas sem carga: Os problemas importantes frequentemente aparecem durante a aceitação de carga, a partida de motores ou a transferência de fonte.
• Não deixar espaço para manutenção: O acesso restrito favorece inspeções não realizadas e respostas tardias a falhas.

Uma instalação confiável geralmente é definida antes de o gerador chegar ao local. Quando a sequência de carga, a interface elétrica, os dispositivos de proteção, a configuração de aterramento, o ambiente e os testes de comissionamento são definidos em conjunto, o gerador pode fornecer suporte estável em vez de se tornar o elemento mais fraco do sistema de distribuição.
