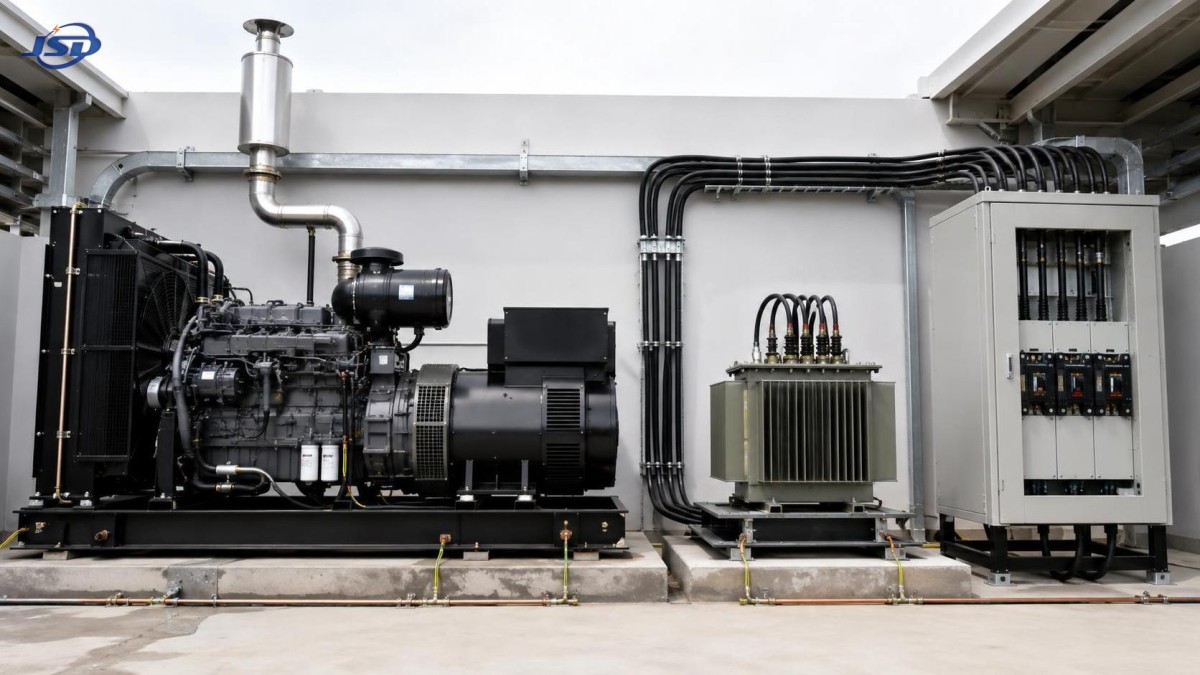

Que vérifier avant d’installer un groupe électrogène diesel triphasé à châssis ouvert

Un groupe électrogène diesel triphasé à châssis ouvert ne doit pas être considéré comme un moteur autonome auquel est couplé un alternateur. Dès qu’il est raccordé à un tableau de distribution, un transformateur, un équipement de transfert automatique, des moteurs ou des charges électroniques sensibles, il devient partie intégrante d’un système électrique. La plupart des défaillances d’installation proviennent d’une inadéquation entre ce système et les limites électriques, mécaniques et environnementales réelles du générateur.

Avant d’approuver l’installation, vérifiez le profil de charge, la configuration de tension et de fréquence, la conception du neutre et de la mise à la terre, la coordination des câbles et des protections, le cheminement de ventilation, l’alimentation en carburant, la fondation et la séquence de fonctionnement. Ces vérifications doivent être effectuées avant la mise en place ou le raccordement des équipements, car leur correction après la mise en service est généralement plus perturbatrice et plus coûteuse.

Commencez par le profil de charge, et pas uniquement par la plaque signalétique du générateur

La première question n’est pas « Quelle est la charge totale raccordée ? » mais « Quelle charge le générateur verra-t-il à chaque étape de fonctionnement ? » Une liste des charges raccordées surestime souvent la demande continue tout en ne montrant pas le courant de démarrage momentané susceptible de poser le problème le plus important.

Séparez les charges en groupes : charges continues, charges intermittentes, charges motorisées, charges de chauffage, charges de redresseurs ou d’UPS, et charges devant démarrer après une coupure du réseau. Indiquez quels équipements fonctionnent simultanément, lesquels démarrent en premier, et si le démarrage est direct en ligne, étoile-triangle, progressif ou commandé par un variateur de fréquence.

Les moteurs méritent une attention particulière. Un générateur qui peut supporter les kW en régime permanent d’une pompe, d’un compresseur, d’un concasseur ou d’un ventilateur peut néanmoins subir une chute de tension inacceptable lors du démarrage de ce moteur. Cela peut entraîner l’échec de l’accélération du moteur, le décrochage des contacteurs, la réinitialisation des contrôleurs ou l’instabilité d’autres charges partageant le jeu de barres. Le démarrage séquencé, le démarrage à tension réduite ou un groupe électrogène de plus grande capacité peuvent chacun constituer des solutions valables, selon les exigences du site.

Identifiez également les charges non linéaires, telles que les redresseurs, les équipements de soudage, les variateurs de vitesse et certains systèmes de recharge de batteries. Leur forme d’onde de courant peut affecter l’échauffement de l’alternateur et la régulation de tension différemment d’une simple charge résistive. L’examen doit donc s’appuyer sur les données du fournisseur et la configuration de fonctionnement prévue, plutôt que d’appliquer une règle de charge générique à chaque installation.

Confirmez l’interface électrique entre les bornes du générateur et le jeu de barres de charge

Un groupe électrogène diesel triphasé à châssis ouvert doit correspondre au système récepteur en matière de tension, de fréquence, de configuration des phases et de disposition du neutre. Une simple correspondance de tension nominale est insuffisante. Vérifiez si l’installation utilise un système à trois fils ou à quatre fils, si un conducteur neutre est requis par les charges en aval et à quel endroit la liaison neutre-terre doit être établie.

La fréquence de fonctionnement prévue doit également correspondre aux équipements alimentés. La fréquence influence la vitesse des moteurs, le comportement des transformateurs et les caractéristiques de fonctionnement de certains équipements de commande. Un groupe configuré pour une fréquence ne doit pas être présumé adapté à un système conçu pour une autre fréquence sans examiner la vitesse du moteur, la puissance nominale de l’alternateur et les charges raccordées.

Vérifiez l’ordre des phases avant le raccordement final, en particulier lorsque des pompes, ventilateurs, convoyeurs ou autres machines tournantes sont concernés. Un ordre de phases incorrect peut inverser le sens de rotation du moteur. Cela peut créer un danger mécanique immédiat ou provoquer une défaillance du procédé qui ne devient apparente qu’après la mise en service de l’équipement.

Les installations alimentées par transformateur nécessitent un examen supplémentaire. Confirmez le rapport du transformateur, les implications du groupe vectoriel, la configuration du neutre basse tension, l’impédance et le comportement d’appel de courant attendu. Un générateur peut alimenter avec succès un transformateur existant en régime stable, mais rencontrer des difficultés lors de sa mise sous tension si la commutation n’est pas maîtrisée. Le même examen s’applique aux batteries de condensateurs : elles ne doivent pas être considérées comme inoffensives simplement parce que leur courant en régime permanent est faible.

Faites de la mise à la terre et de la liaison du neutre une décision de conception délibérée

La mise à la terre est souvent abordée comme un élément unique de l’installation, mais les systèmes de générateurs nécessitent deux décisions liées : la manière dont les parties conductrices exposées sont mises à la terre et la manière dont le neutre du système est référencé à la terre. Ces décisions influencent le courant de défaut, le fonctionnement des dispositifs de protection et la sécurité tant en fonctionnement sur réseau qu’en fonctionnement sur générateur.

Une erreur courante consiste à ajouter une liaison neutre-terre au générateur sans tenir compte de l’inverseur de source et de la configuration de l’alimentation réseau. Si le générateur fonctionne via un dispositif de transfert qui ne commute pas le neutre, une liaison supplémentaire peut créer des chemins de retour de neutre parallèles et des courants circulants. Si le générateur est destiné à fonctionner comme une source dérivée séparément, la disposition de liaison et de mise à la terre a des implications différentes. La configuration correcte dépend de l’architecture complète de distribution, et non d’un schéma de câblage universel.

Vérifiez la continuité et la capacité des conducteurs de protection de terre, la disposition des électrodes de mise à la terre le cas échéant, la liaison du châssis du générateur et des composants métalliques liés au carburant, ainsi que la méthode de protection contre les défauts de terre. Une protection contre les défauts de terre qui fonctionne de manière fiable avec la source réseau normale peut ne pas réagir de la même façon lorsque la source devient un générateur avec un courant de défaut disponible plus faible.

La coordination des protections doit fonctionner avec l’alimentation du générateur, et pas uniquement avec l’alimentation réseau

Le réseau public peut normalement fournir un courant de défaut élevé. Un générateur diesel présente une contribution au courant de défaut plus limitée et dépendante du temps. Cela modifie le comportement des disjoncteurs et des fusibles lors d’un défaut. Un dispositif de protection sélectionné uniquement pour les conditions du réseau peut ne pas éliminer un défaut en aval comme prévu lorsque le générateur alimente le jeu de barres.

Examinez le disjoncteur du générateur, les dispositifs de protection des départs, les réglages de surcharge, les réglages de court-circuit, les fonctions de défaut de terre et la sélectivité avec les dispositifs en aval. L’objectif est pratique : un défaut sur un départ doit être éliminé par le dispositif de protection approprié le plus proche, tandis que le générateur et les circuits non affectés restent protégés.

Ne négligez pas le dimensionnement des câbles. Les conducteurs doivent être adaptés au courant attendu, au mode d’installation, à la température ambiante, au groupement, à la chute de tension et aux contraintes de défaut. Les longues liaisons de câbles temporaires sont particulièrement sujettes aux chutes de tension, ce qui peut aggraver le démarrage des moteurs et réduire la tension disponible aux équipements éloignés même lorsque les bornes du générateur semblent normales.

Lorsqu’un inverseur de source automatique est utilisé, vérifiez son courant nominal, sa configuration de pôles, son verrouillage, son mode de commutation et sa logique de commande. Il doit empêcher tout fonctionnement en parallèle non intentionnel, sauf si le système a été spécifiquement conçu pour la synchronisation et le transfert à transition fermée. Le retour d’alimentation vers un réseau public ou une autre source représente un risque majeur pour la sécurité et peut endommager les équipements.

La construction à châssis ouvert modifie les exigences du site

Un groupe à châssis ouvert est pratique lorsque l’accès, l’inspection et la portabilité sont importants, mais il dépend fortement de l’environnement d’installation. Contrairement à un ensemble caréné, il ne fournit pas la même protection intégrée contre les intempéries, le bruit, les accès non autorisés ou la même gestion des flux d’air.

Choisissez un emplacement doté d’une surface d’appui stable et plane, capable de supporter l’équipement et de résister aux mouvements dus aux vibrations. La base doit maintenir l’unité à l’écart de l’eau stagnante, des débris meubles et des voies de circulation des véhicules. Des raccordements souples ou une isolation antivibratoire appropriée peuvent être nécessaires lorsque les vibrations risquent d’être transmises aux structures, aux conduites de carburant ou aux systèmes de câbles rigides.

Le flux d’air doit être évalué comme un cheminement, et non simplement comme un espace libre autour de l’unité. Le moteur nécessite un apport fiable d’air propre pour la combustion et le refroidissement, tandis que l’air chaud évacué et les gaz d’échappement ne doivent pas recirculer vers la zone d’admission. La recirculation est une cause fréquente de température de fonctionnement élevée sous charge. Elle peut se produire dans des locaux techniques, sous des auvents, à côté de murs ou entre des équipements placés à proximité, même lorsque le site paraît initialement dégagé.

Une installation extérieure requiert une protection contre la pluie, l’entrée directe d’eau, l’accumulation de poussière, les atmosphères corrosives et les contacts non autorisés avec des parties sous tension ou chaudes. Un auvent ou un abri ne doit pas restreindre le flux d’air de refroidissement. Le cheminement de l’échappement doit maintenir les fumées à l’écart des portes, prises d’air, zones de travail et équipements voisins. Les composants d’échappement deviennent chauds en service normal ; leur éloignement des matériaux combustibles et la mise en place de protections accessibles sont donc aussi importants que leur cheminement.

Examinez ensemble le stockage de carburant, l’autonomie et la maintenabilité

La planification du carburant ne se limite pas à sélectionner le volume d’un réservoir. Déterminez la durée de fonctionnement requise, la plage de charge attendue, la méthode de ravitaillement, le parcours de transfert du carburant et les conséquences d’une livraison manquée. Un groupe utilisé pour une courte alimentation de secours peut nécessiter une stratégie de carburant différente de celle d’un groupe utilisé comme source principale sur un site éloigné.

Le carburant doit rester propre et protégé contre la contamination par l’eau. L’emplacement de stockage doit permettre un accès sûr pour la livraison et la maintenance, tout en maintenant le carburant à l’écart des sources d’inflammation et des zones de circulation vulnérables. Les longues conduites de carburant, les réservoirs surélevés et les pompes de transfert externes introduisent des dépendances opérationnelles qui doivent être incluses dans le périmètre de mise en service.

Prévoyez un accès pour les contrôles de routine : niveau d’huile, niveau de liquide de refroidissement, filtres, courroies, bornes de batterie, panneau de commande, fonctionnement du disjoncteur et points de vidange. Un générateur peut être bien conçu sur le plan électrique mais présenter des faiblesses opérationnelles si la maintenance de base exige de retirer des obstacles, de travailler dans des positions dangereuses ou d’interrompre des équipements adjacents.

La distribution temporaire nécessite un plan complet de la source à la charge

Les travaux de construction, les rétablissements d’urgence, les activités minières et les projets d’infrastructures temporaires associent souvent un générateur à châssis ouvert à des équipements de distribution portables. Dans ces cas, le générateur n’est qu’une partie de la solution. Le transformateur, l’appareillage haute et basse tension, les dispositifs de protection, le câblage et les commandes d’exploitation doivent être évalués comme un ensemble connecté.

Pour les projets nécessitant un point de distribution transportable plutôt qu’une simple sortie basse tension de générateur, unesous-station compacte temporaire mobile peut être pertinente. Les configurations montées sur remorque ou sur châssis peuvent intégrer la transformation, la commutation, la protection et la commande pour une distribution triphasée temporaire. La question utile est de savoir si le projet nécessite une interface moyenne tension vers basse tension rapidement déployable, et non simplement si un équipement mobile est disponible.

Ses configurations indiquées couvrent des capacités de 500 kVA à 1250 kVA, des options haute tension de 10 kV à 35 kV et une sortie basse tension de 0.4 kV. Cela ne supprime pas la nécessité de vérifier le générateur. La tension, la fréquence, le comportement en défaut, la séquence de mise sous tension du transformateur, les réglages de protection et la disposition de mise à la terre du générateur doivent toujours être coordonnés avec la sous-station temporaire et les charges finales.

La mise en service doit tester la séquence de fonctionnement, et pas seulement prouver que le moteur démarre

Avant de mettre le système en service, inspectez toutes les fixations mécaniques, les terminaisons de câbles, les raccordements des conducteurs de protection, les raccordements de carburant, le cheminement de l’échappement, les niveaux de fluides, l’état de la batterie et le câblage de commande. Vérifiez l’état d’isolement lorsque cela est approprié et confirmez que les étiquettes correspondent à la configuration finale des circuits.

Les essais fonctionnels doivent inclure les commandes de démarrage et d’arrêt, le comportement de l’arrêt d’urgence, les alarmes, le fonctionnement du disjoncteur, la logique de transfert, l’ordre des phases, la stabilité de la tension et de la fréquence, ainsi que les déclenchements de protection. Appliquez la charge progressivement et observez la réponse du générateur et des équipements raccordés. Lorsque le démarrage de gros moteurs ou la mise sous tension d’un transformateur font partie du fonctionnement normal, testez la séquence réellement prévue plutôt que de vous fier uniquement à un essai à vide.

Documentez les réglages finaux et les positions de fonctionnement. Les documents utiles comprennent les schémas unifilaires, les réglages de protection, les tableaux de câbles, les détails de mise à la terre, la logique de l’inverseur de source, les instructions d’exploitation et les exigences d’accès pour la maintenance. Cette documentation devient particulièrement importante lorsqu’une installation temporaire change de propriétaire ou est agrandie ultérieurement.

Erreurs courantes lors de l’approbation

• Sélectionner selon les kVA uniquement : Cela ignore le démarrage des moteurs, les paliers de charge, le facteur de puissance et le courant non linéaire.
• Supposer qu’un châssis ouvert convient à toute zone extérieure : L’exposition aux intempéries, l’évacuation des gaz d’échappement, la poussière et le contrôle des accès nécessitent toujours des mesures spécifiques au site.
• Copier les réglages de protection du réseau : Le comportement du générateur en cas de défaut peut nécessiter une approche de coordination différente.
• Considérer le neutre comme un détail d’installation : La commutation et la liaison du neutre affectent à la fois la sécurité et les défauts intempestifs.
• Tester uniquement à vide : Les problèmes importants apparaissent souvent lors de l’acceptation de charge, du démarrage des moteurs ou du transfert de source.
• Ne laisser aucun dégagement pour la maintenance : Un accès limité favorise les inspections manquées et les retards de réponse aux défauts.

Une installation fiable se décide généralement avant l’arrivée du générateur sur le site. Lorsque la séquence de charge, l’interface électrique, les dispositifs de protection, la disposition de mise à la terre, l’environnement et les essais de mise en service sont définis ensemble, le générateur peut fournir un soutien stable au lieu de devenir l’élément le plus faible du système de distribution.
