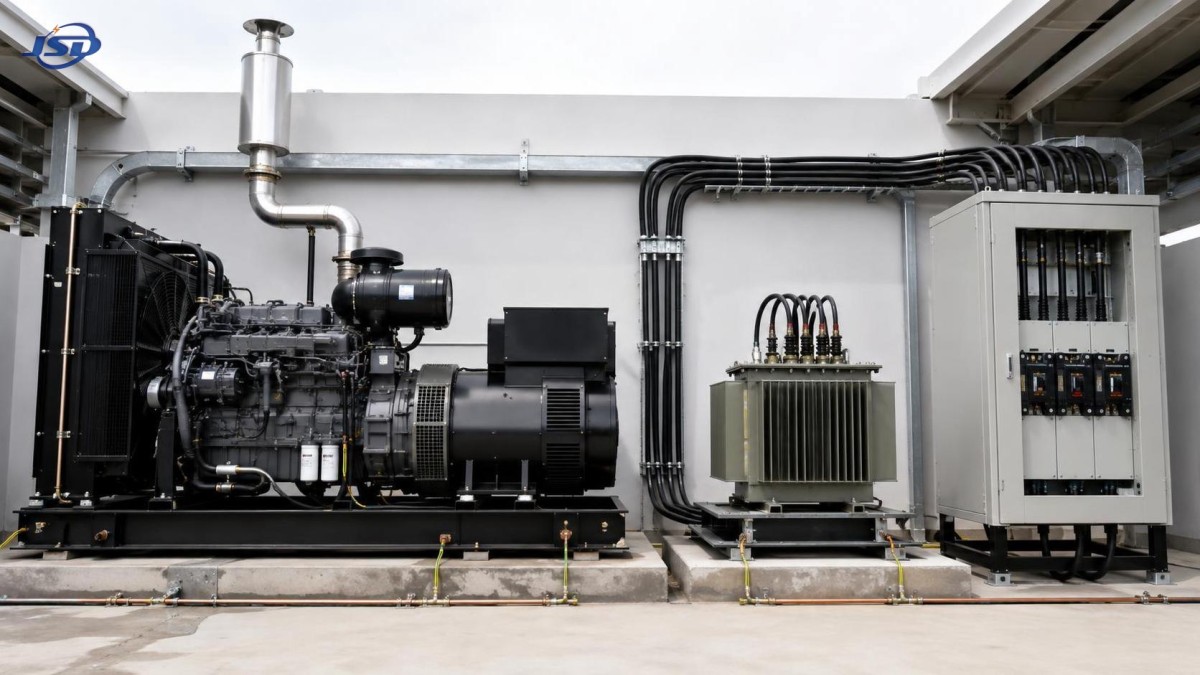

ما الذي يجب التحقق منه قبل تركيب مولد ديزل ثلاثي الطور بإطار مفتوح

لا ينبغي التعامل مع مولد ديزل ثلاثي الطور بإطار مفتوح على أنه محرك مستقل مزود بمولد كهربائي. فبمجرد توصيله بلوحة توزيع أو محول أو معدات تحويل تلقائي أو محركات أو أحمال إلكترونية حساسة، يصبح جزءًا من نظام قدرة. تنشأ معظم حالات فشل التركيب من عدم التوافق بين ذلك النظام والحدود الكهربائية والميكانيكية والبيئية الفعلية للمولد.

قبل اعتماد التركيب، تحقق من ملف الأحمال، وترتيب الجهد والتردد، وتصميم المحايد والتأريض، وتنسيق الكابلات والحماية، ومسار التهوية، وترتيب الوقود، والأساس، وتسلسل التشغيل. وينبغي إتمام هذه الفحوصات قبل وضع المعدات في مواقعها أو توصيل نهاياتها، لأن تصحيحها بعد التشغيل التجريبي يكون عادةً أكثر تعطيلًا وتكلفة.

ابدأ بملف الأحمال، وليس بلوحة بيانات المولد فقط

السؤال الأول ليس: «ما إجمالي الحمل المتصل؟» بل: «ما الحمل الذي سيتعرض له المولد في كل مرحلة من مراحل التشغيل؟» فغالبًا ما تبالغ قائمة الأحمال المتصلة في تقدير الطلب المستمر، بينما لا تُظهر تيار البدء اللحظي الذي قد يسبب المشكلة الأكبر.

قسّم الأحمال إلى مجموعات: الأحمال المستمرة، والأحمال المتقطعة، وأحمال المحركات، وأحمال التسخين، وأحمال المقومات أو UPS، والأحمال التي يجب أن تبدأ بعد انقطاع الشبكة. سجّل المعدات التي تعمل معًا، والمعدات التي تبدأ أولًا، وما إذا كان البدء مباشرًا على الخط، أو نجميًا-مثلثيًا، أو ببادئ تشغيل ناعم، أو متحكمًا به بواسطة مغير تردد.

تستحق المحركات اهتمامًا خاصًا. فقد يدعم مولد قدرة التشغيل بالكيلوواط لمضخة أو ضاغط أو كسارة أو مروحة، لكنه قد يواجه مع ذلك هبوطًا غير مقبول في الجهد عند بدء ذلك المحرك. وقد يؤدي ذلك إلى فشل تسارع المحرك، أو فصل الملامسات، أو إعادة ضبط وحدات التحكم، أو عدم استقرار الأحمال الأخرى المشتركة في قضبان التوزيع. ويمكن أن يكون البدء المتسلسل أو البدء بجهد منخفض أو استخدام مجموعة توليد أكبر حلولًا صالحة، حسب متطلبات الموقع.

حدّد أيضًا الأحمال غير الخطية، مثل المقومات ومعدات اللحام ومحركات السرعة المتغيرة وبعض أنظمة شحن البطاريات. إذ يمكن لشكل موجة تيارها أن يؤثر في تسخين المولد الكهربائي وتنظيم الجهد بصورة مختلفة عن الحمل المقاومي البسيط. ولذلك ينبغي أن تستند المراجعة إلى بيانات المورد وترتيب التشغيل المتوقع بدلًا من تطبيق قاعدة تحميل عامة واحدة على كل تركيب.

أكد الواجهة الكهربائية من أطراف المولد إلى قضبان الأحمال

يجب أن يتوافق مولد ديزل ثلاثي الطور بإطار مفتوح مع النظام المستقبِل من حيث الجهد والتردد وتكوين الأطوار وترتيب المحايد. ولا يكفي توافق الجهد الاسمي وحده. تحقق مما إذا كان التركيب يستخدم نظامًا ثلاثي الأسلاك أو رباعي الأسلاك، وما إذا كانت الأحمال اللاحقة تتطلب موصلًا محايدًا، وأين يُفترض أن توجد وصلة المحايد إلى الأرض.

يجب أن يتوافق تردد التشغيل المخطط أيضًا مع المعدات التي يتم تغذيتها. يؤثر التردد في سرعة المحرك وسلوك المحول وخصائص تشغيل بعض معدات التحكم. ولا ينبغي افتراض أن مجموعة مضبوطة على تردد معين مناسبة لنظام مصمم لتردد آخر دون مراجعة سرعة المحرك وتصنيف المولد الكهربائي والأحمال المتصلة.

تحقق من تسلسل الأطوار قبل التوصيل النهائي، خصوصًا عند وجود مضخات أو مراوح أو ناقلات أو غيرها من الآلات الدوارة. إذ يمكن لتسلسل الأطوار غير الصحيح أن يعكس اتجاه دوران المحرك. وقد ينتج عن ذلك خطر ميكانيكي فوري أو فشل في العملية لا يكون واضحًا إلا بعد وضع المعدات في الخدمة.

تحتاج التركيبات المغذاة بالمحول إلى مراجعة إضافية. أكد نسبة المحول، وآثار مجموعة المتجهات، وترتيب المحايد في الجهد المنخفض، والممانعة، وسلوك تيار الاندفاع المتوقع. قد يغذي المولد محولًا قائمًا بنجاح في التشغيل المستقر، لكنه قد يواجه صعوبة أثناء تغذية المحول بالتيار إذا لم يكن التبديل متحكمًا به. وتنطبق المراجعة نفسها على بنوك المكثفات: فلا ينبغي افتراض أنها غير مؤثرة لمجرد أن تيار الحالة المستقرة لديها منخفض.

اجعل التأريض وربط المحايد قرارًا تصميميًا مقصودًا

غالبًا ما يُناقش التأريض باعتباره عنصرًا واحدًا من عناصر التركيب، لكن أنظمة المولدات تتطلب قرارين مترابطين: كيفية تأريض الأجزاء الموصلة المكشوفة، وكيفية ربط محايد النظام بالأرض. تؤثر هذه القرارات في تيار العطل وتشغيل أجهزة الحماية والسلامة أثناء تشغيل الشبكة والمولد على حد سواء.

من الأخطاء الشائعة إضافة وصلة محايد-أرض عند المولد دون مراعاة مفتاح التحويل وترتيب تغذية الشبكة. إذا كان المولد يعمل عبر جهاز تحويل لا يقوم بتحويل المحايد، فقد تؤدي وصلة إضافية إلى إنشاء مسارات عودة متوازية للمحايد وتيار دائري. وإذا كان المولد مخصصًا للعمل كمصدر مشتق بشكل مستقل، فإن ترتيب الربط والتأريض يترتب عليه آثار مختلفة. يعتمد التكوين الصحيح على بنية التوزيع الكاملة، وليس على مخطط توصيل عام.

تحقق من استمرارية وسعة موصلات التأريض الوقائي، وترتيب أقطاب التأريض حيثما ينطبق، وربط هيكل المولد والمكونات المعدنية المتعلقة بالوقود، وطريقة الحماية من العطل الأرضي. قد لا تستجيب الحماية من العطل الأرضي التي تعمل بموثوقية على مصدر الشبكة العادي بالطريقة نفسها عند تغير المصدر إلى مولد ذي تيار عطل متاح أقل.

يجب أن يعمل تنسيق الحماية على قدرة المولد، وليس على قدرة الشبكة فقط

يمكن لشبكة المرافق عادةً توفير تيار عطل مرتفع. أما مولد الديزل فله مساهمة تيار عطل أكثر محدودية وتعتمد على الزمن. وهذا يغير طريقة تصرف القواطع والصمامات أثناء العطل. قد لا يتمكن جهاز حماية مختار لظروف الشبكة فقط من فصل عطل في اتجاه الأحمال كما هو متوقع عندما يغذي المولد قضبان التوزيع.

راجع قاطع المولد، وأجهزة حماية المغذيات، وإعدادات الحمل الزائد، وإعدادات القصر الكهربائي، ووظائف العطل الأرضي، والانتقائية مع الأجهزة اللاحقة. والهدف عملي: يجب فصل العطل في أحد المغذيات بواسطة أقرب جهاز حماية مناسب، مع بقاء المولد والدوائر غير المتأثرة محمية.

لا تغفل عن تحديد مقاس الكابلات. يجب أن تكون الموصلات مناسبة للتيار المتوقع وطريقة التركيب ودرجة الحرارة المحيطة والتجميع وهبوط الجهد ومتطلبات العطل. تكون مسارات الكابلات المؤقتة الطويلة عرضة بشكل خاص لهبوط الجهد، مما قد يزيد صعوبة بدء المحركات ويقلل الجهد المتاح للمعدات البعيدة حتى عندما تبدو أطراف المولد طبيعية.

عند استخدام مفتاح تحويل تلقائي، تحقق من تصنيف التيار وتكوين الأقطاب والتعشيق ونمط التبديل ومنطق التحكم. يجب أن يمنع التشغيل المتوازي غير المقصود ما لم يكن النظام مصممًا خصيصًا للمزامنة والتحويل بالانتقال المغلق. إن التغذية العكسية لشبكة مرافق أو مصدر آخر تشكل خطرًا كبيرًا على السلامة وقد تتلف المعدات.

يغير الهيكل المفتوح متطلبات الموقع

تكون المجموعة ذات الإطار المفتوح عملية عندما تكون سهولة الوصول والفحص وقابلية النقل مهمة، لكنها تعتمد بدرجة كبيرة على بيئة التركيب. بخلاف الوحدة المغلقة، لا توفر المستوى نفسه من الحماية المدمجة من الطقس والضوضاء والتحكم في الوصول أو إدارة تدفق الهواء.

اختر موقعًا ذا سطح دعم مستقر ومستوي يستطيع حمل المعدات ومقاومة الحركة الناتجة عن الاهتزاز. يجب أن تحافظ القاعدة على الوحدة بعيدة عن المياه الراكدة والحطام المتناثر ومسارات اصطدام المركبات. قد تكون هناك حاجة إلى وصلات مرنة أو عزل مناسب للاهتزاز عندما يمكن أن ينتقل الاهتزاز إلى الهياكل أو أنابيب الوقود أو أنظمة الكابلات الصلبة.

يجب تقييم تدفق الهواء باعتباره مسارًا، وليس مجرد مساحة مفتوحة حول الوحدة. يحتاج المحرك إلى إمداد موثوق من هواء الاحتراق والتبريد النظيف، بينما يجب ألا يعاد تدوير هواء الطرد الساخن والعادم إلى منطقة السحب. إعادة التدوير سبب متكرر لارتفاع درجة حرارة التشغيل تحت الحمل. ويمكن أن تحدث في غرف المعدات أو تحت المظلات أو بجوار الجدران أو بين المعدات المتقاربة حتى عندما يبدو الموقع مفتوحًا في البداية.

يتطلب التركيب الخارجي حماية من المطر ودخول المياه المباشر وتراكم الغبار والأجواء المسببة للتآكل والملامسة غير المصرح بها للأجزاء الحية أو الساخنة. يجب ألا تقيد المظلة أو المأوى تدفق هواء التبريد. وينبغي أن يبقي مسار العادم الأبخرة بعيدًا عن الأبواب ومآخذ الهواء ومناطق العمل والمعدات القريبة. تصبح مكونات العادم ساخنة أثناء الخدمة العادية، لذا فإن الفصل عن المواد القابلة للاحتراق وتوفير الحماية للأجزاء التي يمكن الوصول إليها لا يقلان أهمية عن توجيه المسار.

راجع تخزين الوقود ومدة التشغيل وقابلية الصيانة معًا

تخطيط الوقود أكثر من مجرد اختيار سعة الخزان. حدد مدة التشغيل المطلوبة ونطاق الحمل المتوقع وطريقة إعادة التزود بالوقود ومسار نقل الوقود وعواقب تأخر التسليم. قد تكون للمجموعة المستخدمة لفترة طوارئ قصيرة استراتيجية وقود مختلفة عن مجموعة تُستخدم كمصدر قدرة رئيسي في موقع بعيد.

يجب أن يبقى الوقود نظيفًا ومحميًا من التلوث بالماء. ينبغي أن يتيح موقع التخزين وصولًا آمنًا للتسليم والصيانة، مع إبقاء الوقود بعيدًا عن مصادر الاشتعال ومناطق حركة المرور المعرضة للخطر. تضيف خطوط الوقود الطويلة والخزانات المرتفعة ومضخات النقل الخارجية تبعيات تشغيلية ينبغي تضمينها ضمن نطاق التشغيل التجريبي.

اترك مساحة للوصول لإجراء الفحوصات الروتينية: مستوى الزيت، ومستوى سائل التبريد، والفلاتر، والسيور، وأطراف البطارية، ولوحة التحكم، وتشغيل القاطع، ونقاط التصريف. يمكن أن يكون المولد مصممًا جيدًا كهربائيًا لكنه ضعيف تشغيليًا إذا كانت الصيانة الأساسية تتطلب إزالة الحواجز أو العمل في أوضاع غير آمنة أو إيقاف المعدات المجاورة.

يحتاج التوزيع المؤقت إلى خطة كاملة من المصدر إلى الحمل

غالبًا ما تجمع أعمال البناء واستعادة الخدمة في حالات الطوارئ وأنشطة التعدين ومشروعات البنية التحتية المؤقتة بين مولد بإطار مفتوح ومعدات توزيع محمولة. في هذه الحالات، يكون المولد جزءًا واحدًا فقط من الحل. ويجب تقييم المحول ومفاتيح الجهد العالي والمنخفض وأجهزة الحماية والكابلات وعناصر التحكم التشغيلي كحزمة واحدة مترابطة.

بالنسبة للمشروعات التي تحتاج إلى نقطة توزيع قابلة للنقل بدلًا من خرج مولد منخفض الجهد فقط، قد تكون محطة فرعية مدمجة مؤقتة متنقلة ذات صلة. يمكن للترتيبات المثبتة على مقطورة أو على منصة انزلاقية أن تدمج التحويل والحماية والتحكم للتوزيع المؤقت ثلاثي الطور. والسؤال المفيد هو ما إذا كان المشروع يحتاج إلى واجهة جهد متوسط إلى جهد منخفض قابلة للنشر السريع، وليس ببساطة ما إذا كانت المعدات المتنقلة متاحة.

تشمل تكويناتها المعلنة قدرات من 500 kVA إلى 1250 kVA، وخيارات جهد عالٍ من 10 kV إلى 35 kV، وخرج جهد منخفض 0.4 kV. ولا يلغي ذلك الحاجة إلى فحوصات المولد. فما زال ينبغي تنسيق جهد المولد وتردده وسلوك العطل وتسلسل تغذية المحول وإعدادات الحماية وترتيب التأريض مع المحطة الفرعية المؤقتة والأحمال النهائية.

يجب أن يختبر التشغيل التجريبي تسلسل التشغيل، لا أن يثبت فقط أن المحرك يبدأ

قبل وضع النظام في الخدمة، افحص جميع المثبتات الميكانيكية ونهايات الكابلات ووصلات موصلات الحماية ووصلات الوقود ومسار العادم ومستويات السوائل وحالة البطارية وأسلاك التحكم. تحقق من حالة العزل عند الاقتضاء، وأكد أن الملصقات تتوافق مع ترتيب الدوائر النهائي.

ينبغي أن يشمل الاختبار الوظيفي أوامر البدء والإيقاف، وسلوك الإيقاف الطارئ، والإنذارات، وتشغيل القاطع، ومنطق التحويل، وتسلسل الأطوار، واستقرار الجهد والتردد، وفصل الحماية. طبّق الحمل تدريجيًا وراقب استجابة المولد والمعدات المتصلة. عندما تكون المحركات الكبيرة أو تغذية المحول جزءًا من التشغيل العادي، اختبر التسلسل المقصود الفعلي بدلًا من الاعتماد فقط على تشغيل دون حمل.

وثّق الإعدادات النهائية وأوضاع التشغيل. يشمل السجل المفيد مخططات الخط الواحد، وإعدادات الحماية، وجداول الكابلات، وتفاصيل التأريض، ومنطق مفتاح التحويل، وتعليمات التشغيل، ومتطلبات الوصول للصيانة. تصبح هذه الوثائق مهمة بشكل خاص عند انتقال ملكية تركيب مؤقت أو توسيعه لاحقًا.

أخطاء الاعتماد الشائعة

• الاختيار بناءً على kVA فقط: يتجاهل ذلك بدء المحركات وتغيرات الحمل ومعامل القدرة والتيار غير الخطي.
• افتراض أن الإطار المفتوح مناسب لأي منطقة خارجية: ما زال التعرض للطقس وتصريف العادم والغبار والتحكم في الوصول يتطلب تدابير خاصة بالموقع.
• نسخ إعدادات حماية الشبكة: قد يتطلب سلوك عطل المولد أسلوب تنسيق مختلفًا.
• التعامل مع المحايد كتفصيل للتركيب: يؤثر تحويل المحايد وربطه في السلامة والأعطال غير المرغوبة.
• الاختبار دون حمل فقط: غالبًا ما تظهر المشكلات المهمة أثناء قبول الحمل أو بدء المحركات أو تحويل المصدر.
• عدم ترك خلوص للصيانة: يشجع الوصول المحدود على تفويت عمليات الفحص وتأخر الاستجابة للأعطال.

يُحسم التركيب الموثوق عادةً قبل وصول المولد إلى الموقع. فعندما يُحدد تسلسل الأحمال والواجهة الكهربائية وأجهزة الحماية وترتيب التأريض والبيئة واختبارات التشغيل التجريبي معًا، يمكن للمولد أن يوفر دعمًا مستقرًا بدلًا من أن يصبح أضعف عنصر في نظام التوزيع.
