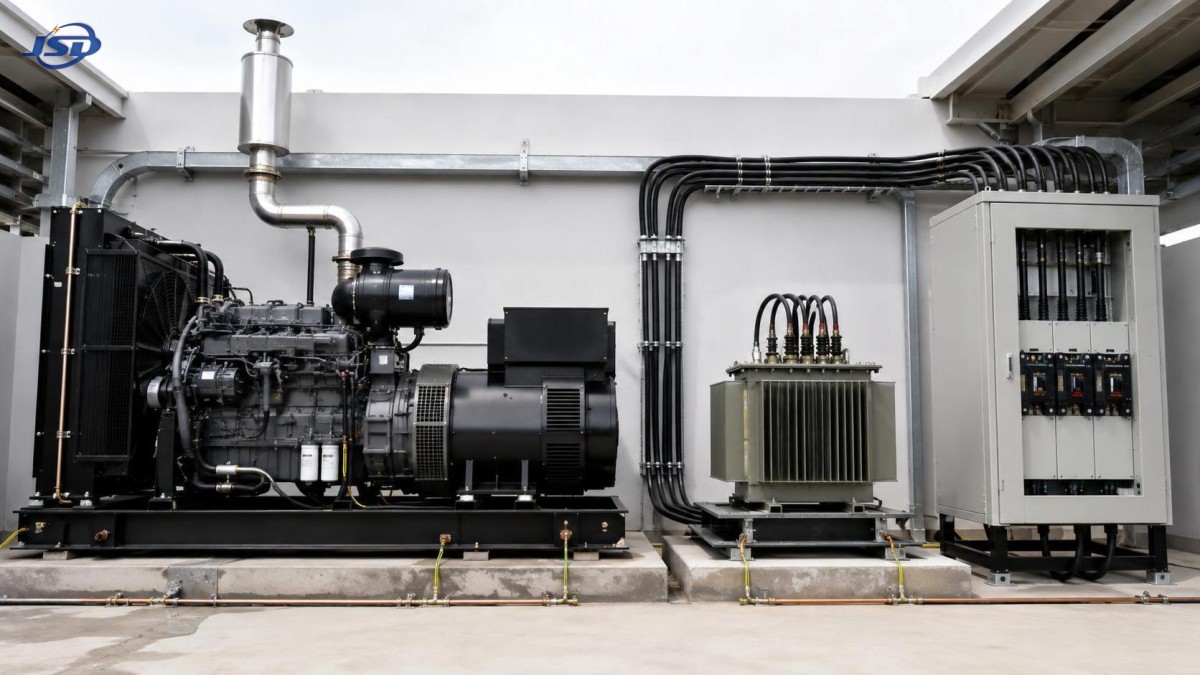

Что проверить перед установкой трёхфазного дизельного генератора открытого исполнения

Трехфазный дизельный генератор в открытой раме не следует рассматривать как автономный двигатель с присоединенным альтернатором. После подключения к распределительному щиту, трансформатору, оборудованию автоматического ввода резерва, двигателям или чувствительным электронным нагрузкам он становится частью энергосистемы. Большинство ошибок при монтаже возникают из-за несоответствия между этой системой и фактическими электрическими, механическими и экологическими ограничениями генератора.

Перед утверждением монтажа проверьте профиль нагрузки, конфигурацию напряжения и частоты, схему нейтрали и заземления, согласование кабелей и защитных устройств, путь вентиляции, топливную систему, фундамент и последовательность работы. Эти проверки следует завершить до размещения или подключения оборудования, поскольку исправление проблем после ввода в эксплуатацию обычно является более сложным и дорогостоящим.

Начинайте с профиля нагрузки, а не только с паспортной таблички генератора

Первый вопрос заключается не в том: «Какова общая подключенная нагрузка?» Вопрос должен быть таким: «Какую нагрузку генератор будет видеть на каждом этапе работы?» Перечень подключенных нагрузок часто завышает непрерывную потребность, при этом не показывая кратковременный пусковой ток, который может вызвать более серьезную проблему.

Разделите нагрузки на группы: непрерывные нагрузки, прерывистые нагрузки, нагрузки двигателей, нагревательные нагрузки, нагрузки выпрямителей или ИБП, а также нагрузки, которые должны запускаться после отключения сети. Зафиксируйте, какое оборудование работает одновременно, какое запускается первым и выполняется ли пуск прямым включением, по схеме звезда-треугольник, с плавным пуском или управляется частотно-регулируемым приводом.

Двигатели требуют особого внимания. Генератор, обеспечивающий рабочую мощность кВт насоса, компрессора, дробилки или вентилятора, все же может испытывать недопустимое падение напряжения при запуске этого двигателя. В результате возможны неудачный разгон двигателя, отключение контакторов, сброс контроллеров или нестабильность других нагрузок, подключенных к общей шине. Последовательный пуск, пуск при пониженном напряжении или генераторная установка большей мощности могут быть приемлемыми решениями в зависимости от условий эксплуатации на объекте.

Также определите нелинейные нагрузки, такие как выпрямители, сварочное оборудование, приводы с регулируемой скоростью и некоторые системы зарядки аккумуляторов. Их форма тока может влиять на нагрев альтернатора и регулирование напряжения иначе, чем простая резистивная нагрузка. Поэтому при проверке следует использовать данные поставщика и ожидаемую схему эксплуатации, а не применять одно общее правило нагрузки ко всем установкам.

Подтвердите электрический интерфейс от клемм генератора до шины нагрузки

Трехфазный дизельный генератор в открытой раме должен соответствовать принимающей системе по напряжению, частоте, конфигурации фаз и схеме нейтрали. Одного совпадения номинального напряжения недостаточно. Проверьте, использует ли установка трехпроводную или четырехпроводную систему, требуется ли нейтральный проводник для нагрузок ниже по цепи и где предполагается выполнение соединения нейтрали с землей.

Планируемая рабочая частота также должна соответствовать питаемому оборудованию. Частота влияет на скорость двигателя, работу трансформатора и рабочие характеристики некоторых устройств управления. Установку, настроенную на одну частоту, не следует считать пригодной для системы, рассчитанной на другую частоту, без проверки частоты вращения двигателя, номинала альтернатора и подключенных нагрузок.

Проверьте чередование фаз перед окончательным подключением, особенно если используются насосы, вентиляторы, конвейеры или другие вращающиеся машины. Неправильная последовательность фаз может изменить направление вращения двигателя. Это может создать немедленную механическую опасность или привести к сбою процесса, который станет очевидным только после ввода оборудования в эксплуатацию.

Установки с питанием через трансформатор требуют дополнительной проверки. Подтвердите коэффициент трансформации, последствия векторной группы, схему нейтрали на стороне низкого напряжения, импеданс и ожидаемое поведение при броске тока. Генератор может успешно питать существующий трансформатор в установившемся режиме, но испытывать трудности при включении трансформатора, если коммутация не контролируется. Та же проверка применима к батареям конденсаторов: не следует считать их безвредными только потому, что их ток в установившемся режиме невелик.

Сделайте заземление и соединение нейтрали осознанным проектным решением

Заземление часто рассматривается как отдельный элемент монтажа, однако генераторные системы требуют двух связанных решений: как заземляются открытые проводящие части и как нейтраль системы привязывается к земле. Эти решения влияют на ток короткого замыкания, работу защитных устройств и безопасность как при питании от сети, так и при работе генератора.

Распространенная ошибка — выполнить соединение нейтрали с землей на генераторе без учета переключателя ввода резерва и схемы питания от сети. Если генератор работает через устройство переключения, которое не переключает нейтраль, дополнительное соединение может создать параллельные пути возврата по нейтрали и циркулирующий ток. Если генератор предназначен для работы в качестве отдельно выведенного источника, схема соединения и заземления имеет другие последствия. Правильная конфигурация зависит от всей архитектуры распределения, а не от универсальной схемы подключения.

Проверьте непрерывность и пропускную способность защитных заземляющих проводников, схему заземляющих электродов, где это применимо, соединение рамы генератора и металлических компонентов, связанных с топливом, а также метод защиты от замыканий на землю. Защита от замыканий на землю, надежно работающая при нормальном питании от сети, может реагировать иначе при переключении источника на генератор с меньшим доступным током короткого замыкания.

Согласование защит должно работать при питании от генератора, а не только от сети

Электросеть обычно может обеспечить высокий ток короткого замыкания. Дизельный генератор имеет более ограниченный и зависящий от времени вклад в ток короткого замыкания. Это изменяет работу автоматических выключателей и предохранителей при аварии. Защитное устройство, выбранное только для условий питания от сети, может не отключить повреждение ниже по цепи ожидаемым образом, когда шина питается от генератора.

Проверьте автоматический выключатель генератора, защитные устройства фидеров, настройки защиты от перегрузки, настройки короткого замыкания, функции защиты от замыканий на землю и селективность с нижестоящими устройствами. Практическая цель заключается в том, чтобы повреждение на одном фидере отключалось ближайшим подходящим защитным устройством, при этом генератор и неповрежденные цепи оставались защищенными.

Не упускайте из виду выбор сечения кабелей. Проводники должны соответствовать ожидаемому току, способу прокладки, температуре окружающей среды, групповой прокладке, падению напряжения и аварийному режиму. Длинные временные кабельные линии особенно подвержены падению напряжения, которое может ухудшить запуск двигателя и снизить напряжение, доступное удаленному оборудованию, даже если на клеммах генератора напряжение выглядит нормальным.

При использовании автоматического переключателя ввода резерва проверьте его номинальный ток, конфигурацию полюсов, блокировки, режим переключения и логику управления. Он должен предотвращать непреднамеренную параллельную работу, если система специально не спроектирована для синхронизации и переключения с замкнутым переходом. Обратная подача в электросеть или другой источник представляет серьезный риск для безопасности и может повредить оборудование.

Конструкция в открытой раме изменяет требования к объекту

Установка в открытой раме практична там, где важны доступ, осмотр и мобильность, однако она в значительной степени зависит от условий монтажа. В отличие от закрытого исполнения, она не обеспечивает такой же встроенной защиты от атмосферных воздействий, шума, несанкционированного доступа или управления воздушным потоком.

Выберите место со стабильной ровной опорной поверхностью, способной выдерживать оборудование и противостоять смещению из-за вибрации. Основание должно защищать установку от стоячей воды, рыхлого мусора и маршрутов движения транспорта. При необходимости могут потребоваться гибкие соединения или подходящая виброизоляция там, где вибрация может передаваться на конструкции, топливопроводы или жесткие кабельные системы.

Воздушный поток необходимо оценивать как путь, а не просто как свободное пространство вокруг установки. Двигателю требуется надежная подача чистого воздуха для сгорания и охлаждения, при этом горячий отводимый воздух и выхлоп не должны возвращаться в зону воздухозаборника. Рециркуляция является частой причиной высокой рабочей температуры под нагрузкой. Она может возникнуть в машинных помещениях, под навесами, рядом со стенами или между близко расположенным оборудованием, даже если площадка изначально выглядит открытой.

Наружная установка требует защиты от дождя, прямого попадания воды, скопления пыли, коррозионной атмосферы и несанкционированного контакта с токоведущими или горячими частями. Навес или укрытие не должны ограничивать поток охлаждающего воздуха. Выхлоп следует направлять в сторону от дверей, воздухозаборников, рабочих зон и расположенного поблизости оборудования. Выхлопные компоненты нагреваются при нормальной работе, поэтому расстояние до горючих материалов и доступная защита имеют такое же значение, как и трассировка выхлопа.

Рассматривайте хранение топлива, время работы и обслуживаемость вместе

Планирование топлива — это не только выбор объема бака. Определите требуемую продолжительность работы, ожидаемый диапазон нагрузки, способ заправки, маршрут подачи топлива и последствия пропущенной поставки. Установка, используемая для кратковременного аварийного режима, может требовать иной топливной стратегии, чем установка, применяемая в качестве основного источника питания на удаленном объекте.

Топливо должно оставаться чистым и защищенным от загрязнения водой. Место хранения должно обеспечивать безопасный доступ для доставки и обслуживания, при этом топливо следует держать вдали от источников воспламенения и уязвимых зон движения транспорта. Длинные топливопроводы, приподнятые баки и внешние перекачивающие насосы создают эксплуатационные зависимости, которые следует включить в объем пусконаладочных работ.

Оставьте доступ для регулярных проверок: уровня масла, уровня охлаждающей жидкости, фильтров, ремней, клемм аккумулятора, панели управления, работы выключателя и точек слива. Генератор может быть хорошо спроектирован электрически, но слаб в эксплуатации, если базовое обслуживание требует снятия ограждений, работы в небезопасных положениях или прерывания работы соседнего оборудования.

Временное распределение требует полного плана от источника до нагрузки

Строительные работы, аварийное восстановление, горные работы и проекты временной инфраструктуры часто объединяют генератор в открытой раме с переносным распределительным оборудованием. В таких случаях генератор является лишь частью решения. Трансформатор, высоко- и низковольтное распределительное устройство, защитные устройства, кабели и органы управления должны оцениваться как единый взаимосвязанный комплекс.

Для проектов, которым требуется транспортируемый пункт распределения, а не только низковольтный выход генератора, может быть актуальна Мобильная временная компактная подстанция. Решения на прицепе или салазках могут объединять трансформацию, коммутацию, защиту и управление для временного трехфазного распределения. Полезный вопрос состоит в том, нужен ли проекту быстро развертываемый интерфейс от среднего к низкому напряжению, а не просто доступно ли мобильное оборудование.

Ее заявленные конфигурации охватывают мощности от 500 кВА до 1250 кВА, варианты высокого напряжения от 10 кВ до 35 кВ и выход низкого напряжения 0.4 кВ. Это не отменяет необходимости проверки генератора. Напряжение генератора, частота, поведение при коротком замыкании, последовательность включения трансформатора, настройки защиты и схема заземления по-прежнему должны быть согласованы с временной подстанцией и конечными нагрузками.

Пусконаладка должна проверять последовательность работы, а не только подтверждать запуск двигателя

Перед вводом системы в эксплуатацию осмотрите все механические крепления, кабельные оконцевания, соединения защитных проводников, топливные соединения, трассировку выхлопа, уровни жидкостей, состояние аккумулятора и проводку управления. При необходимости проверьте состояние изоляции и подтвердите, что маркировка соответствует окончательной схеме цепей.

Функциональные испытания должны включать команды пуска и останова, работу аварийного останова, сигналы тревоги, работу выключателя, логику переключения, чередование фаз, стабильность напряжения и частоты, а также срабатывание защит. Постепенно подключайте нагрузку и наблюдайте за реакцией генератора и подключенного оборудования. Если крупные двигатели или включение трансформатора являются частью нормальной работы, проверьте фактически предусмотренную последовательность, а не полагайтесь только на испытание без нагрузки.

Документируйте окончательные настройки и рабочие положения. Полезная документация включает однолинейные схемы, настройки защиты, кабельные журналы, сведения о заземлении, логику переключателя ввода резерва, инструкции по эксплуатации и требования к доступу для обслуживания. Эта документация становится особенно важной, когда временная установка передается другому владельцу или позднее расширяется.

Распространенные ошибки при утверждении

• Выбор только по кВА: При этом игнорируются запуск двигателей, ступени нагрузки, коэффициент мощности и нелинейный ток.
• Предположение, что открытая рама подходит для любой наружной площадки: Воздействие погодных условий, отвод выхлопа, пыль и контроль доступа по-прежнему требуют мер, учитывающих конкретный объект.
• Копирование настроек защиты сети: Поведение генератора при коротком замыкании может требовать другого подхода к согласованию.
• Рассмотрение нейтрали как детали монтажа: Переключение и соединение нейтрали влияют как на безопасность, так и на ложные срабатывания.
• Испытание только без нагрузки: Существенные проблемы часто возникают во время приема нагрузки, запуска двигателя или переключения источника.
• Отсутствие пространства для обслуживания: Ограниченный доступ способствует пропуску осмотров и задержке реагирования на неисправности.

Надежность установки обычно определяется еще до прибытия генератора на объект. Когда последовательность нагрузки, электрический интерфейс, защитные устройства, схема заземления, условия окружающей среды и пусконаладочные испытания определены совместно, генератор может обеспечивать стабильную поддержку, а не становиться самым слабым элементом распределительной системы.
