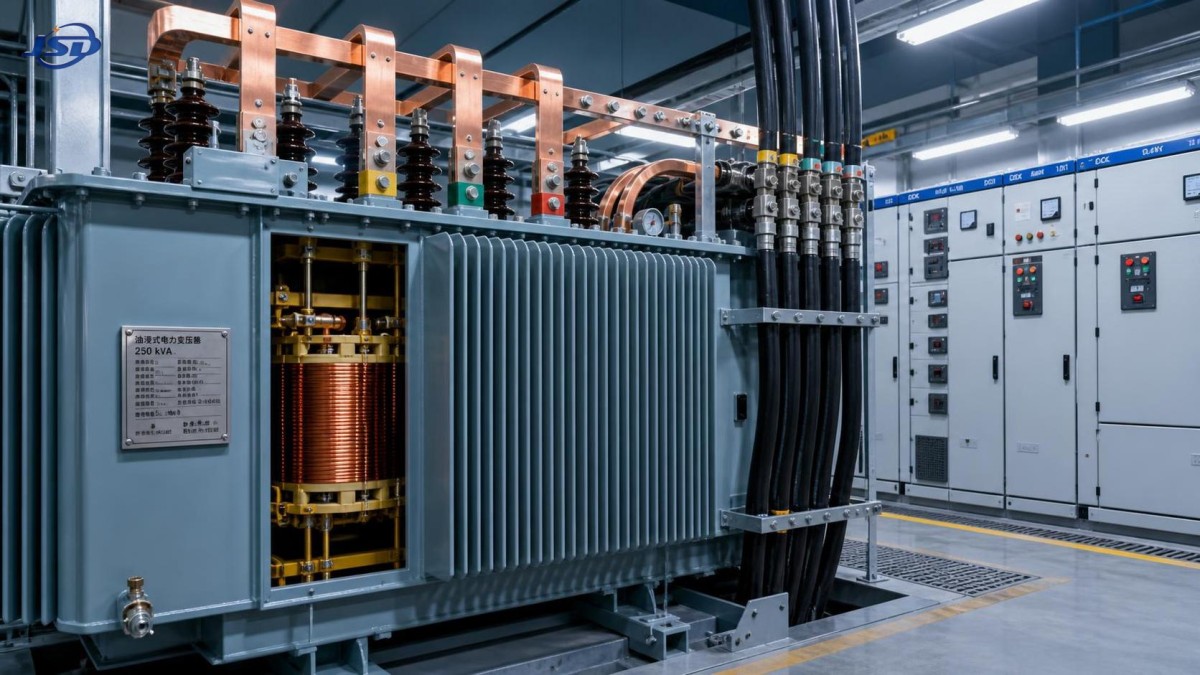

Selección de un transformador de 250 kVA para la carga máxima de un edificio comercial

Un edificio comercial puede parecer de tamaño adecuado sobre el papel y, aun así, plantear una decisión difícil sobre el transformador. El problema suele surgir cuando el cuadro de cargas eléctricas está casi completo: ascensores, unidades HVAC, equipos de cocina, iluminación, bombas, potencia para inquilinos y cargas de TI se incorporan a un cálculo de demanda, y un transformador de 250 kVA parece la opción evidente. Entonces alguien pregunta si esa cifra representa la demanda normal, el verdadero pico coincidente o una reserva de capacidad que ya se ha utilizado en otra parte del cálculo.

Esto es importante porque un transformador que opera demasiado cerca de su límite sostenido puede calentarse más, dejar poco margen para una nueva carga de inquilino y dificultar el diagnóstico de las quejas por caída de tensión. Elegir una unidad demasiado grande tampoco es automáticamente más seguro. Puede aumentar el coste inicial, requerir más espacio y añadir pérdidas de energía en vacío que se producen siempre que el transformador está energizado. La tarea práctica consiste en elegir la capacidad según el comportamiento real de la carga del edificio, no según una cifra atractiva en una hoja de cálculo.

Empiece por el perfil de carga, no por el total de carga conectada

La carga conectada es la suma de todas las potencias nominales de placa. Es útil para asegurarse de que no se haya omitido nada, pero rara vez es la cifra correcta para determinar la capacidad del transformador. En un edificio comercial, algunas cargas funcionan por ciclos, otras solo durante el horario laboral y otras tienen picos previsibles pero breves. Un inquilino de restauración puede generar un patrón de demanda nocturna distinto al de una planta de oficinas. Un edificio con equipos de agua helada puede alcanzar su pico durante el tiempo caluroso, mientras que una unidad comercial puede alcanzar su pico cuando funcionan simultáneamente la iluminación, los equipos de exposición y el aire acondicionado.

La cifra más útil es la demanda máxima en el secundario del transformador, basada en una simultaneidad realista. Revise el cuadro de cargas por categoría y determine cuándo es probable que opere cada grupo. Las instalaciones existentes pueden disponer de datos de medición a intervalos; las nuevas construcciones normalmente requieren un cálculo que utilice las normas de diseño aplicables, la información sobre el ciclo de trabajo de los equipos y las hipótesis de diversidad aprobadas por el diseñador eléctrico. No aplique simplemente un único factor de diversidad general a todo el edificio. Las grandes cargas mecánicas, las cargas de seguridad vital, las cargas de inquilinos y las reservas futuras suelen requerir un tratamiento independiente.

Para un sistema de baja tensión trifásico de 400 V, la corriente del transformador puede estimarse como:

Corriente a plena carga = kVA × 1.000 ÷ (√3 × tensión de línea)

Una unidad de 250 kVA a 400 V proporciona aproximadamente 361 A de corriente secundaria a plena carga. Esta es una comprobación útil frente al interruptor principal de baja tensión, la capacidad de las barras colectoras, la disposición de los alimentadores y la demanda calculada. Por sí sola, no demuestra que 250 kVA sea suficiente. La demanda también debe evaluarse en términos de kW y factor de potencia. Un factor de potencia bajo implica que se requiere más kVA para suministrar la misma potencia activa.

Cuándo 250 kVA es un punto de partida razonable

Un transformador de 250 kVA puede ser una selección sensata cuando la demanda máxima calculada, incluida una reserva acordada para cambios normales a corto plazo, permanece por debajo de la potencia nominal en las condiciones previstas de temperatura ambiente e instalación. Es especialmente importante distinguir entre un pico breve y ocasional y una demanda que persiste durante horas. El breve arranque de un ascensor o la transición de un motor no tienen el mismo efecto térmico que un edificio completamente ocupado que funciona cerca de su máximo durante toda una tarde.

Muchos equipos utilizan un rango de carga de planificación en lugar de diseñar para un funcionamiento continuo exactamente al 100% de la capacidad nominal de placa. El objetivo exacto depende de las normas aplicables, las características de carga, la ventilación, la temperatura ambiente, el contenido armónico, los requisitos de redundancia y la política del propietario. El objetivo no es aplicar un porcentaje universal. Es hacer visible y justificable el margen operativo supuesto.

Antes de aceptar un transformador de 250 kVA, compare estos cuatro valores sobre la misma base:

• demanda máxima coincidente calculada en kVA;
• factor de potencia esperado en el momento de esa demanda;
• carga futura ya comprometida mediante contratos de arrendamiento, planes de equipos o planos de ampliación; y
• capacidad afectada por desclasificación, temperatura del emplazamiento, disposición de la envolvente o condiciones de suministro.

Si la estimación de demanda se acerca a la potencia nominal del transformador antes de incluir las cargas futuras, la decisión no debe tratarse como rutinaria. El siguiente tamaño normalizado, un segundo transformador, la gestión de demanda o un plan de carga revisado pueden ser más adecuados. Por el contrario, si la estimación incluye hipótesis conservadoras de carga conectada que difícilmente coincidirán, el sobredimensionamiento debe justificarse por una necesidad operativa clara y no por costumbre.

Compruebe la tensión y la interfaz con la compañía eléctrica antes de comparar tamaños de transformador

La expresióntransformador de 250 kVA no define la tensión primaria, la tensión secundaria, el grupo vectorial, el rango de tomas, la frecuencia, la impedancia ni el sistema de aislamiento. Estos detalles afectan a si la unidad puede conectarse a la red local y coordinarse con los equipos aguas abajo.

Obtenga con antelación la información de suministro de la compañía eléctrica o del emplazamiento. Confirme la tensión primaria nominal, la variación de tensión permitida, el nivel de cortocircuito, la disposición de medida, el método de puesta a tierra del neutro y los requisitos de protección de la compañía eléctrica. En el lado de baja tensión, verifique si la distribución del edificio es de 400/230 V, 415/240 V u otra configuración. Una discrepancia en las hipótesis de tensión puede afectar a la selección de equipos en todo el proyecto, desde los cuadros eléctricos hasta los variadores de velocidad.

La selección de tomas también merece atención. Un cambiador de tomas sin carga puede ajustar la relación solo mientras el transformador está desenergizado. Esto puede ser adecuado cuando la tensión de entrada es estable y el ajuste de puesta en servicio puede seleccionarse cuidadosamente. Cuando la variación de la tensión primaria es significativa, el equipo de diseño debe determinar si un rango fijo de tomas fuera de circuito es suficiente o si la configuración de red requiere otro enfoque.

La impedancia, la capacidad ante fallos y el arranque de motores pueden cambiar la respuesta

El dimensionamiento de capacidad es solo una parte de la decisión. La impedancia del transformador influye en la corriente prospectiva de cortocircuito disponible en el lado secundario. Una impedancia menor puede favorecer un mejor comportamiento de tensión durante los arranques de motor, pero también puede elevar la corriente de fallo y exigir mayor capacidad a la aparamenta de baja tensión y a los dispositivos de protección. Una impedancia mayor puede reducir los niveles de fallo, pero una caída de tensión excesiva puede convertirse en un problema cuando arrancan motores grandes.

Los edificios comerciales suelen contener equipos que hacen visible este equilibrio: bombas contra incendios, ventiladores de ventilación, ascensores, bombas de refuerzo, compresores y motores HVAC. Un único arranque directo en línea de un motor puede causar una caída de tensión incluso cuando la demanda media del edificio parece moderada. Revise conjuntamente el método de arranque, el tamaño del motor, la corriente de arranque, la longitud del cable y la impedancia del transformador. Los arrancadores suaves y los variadores de velocidad pueden reducir la demanda de arranque, aunque pueden introducir consideraciones armónicas que requieren una evaluación independiente.

La coordinación de protecciones debe revisarse como un sistema. El fusible o interruptor primario, la protección del transformador, el interruptor general de entrada de baja tensión, los alimentadores de salida y el esquema de fallo a tierra deben operar de forma selectiva cuando sea necesario. El proveedor del transformador puede proporcionar datos de corriente nominal, impedancia, grupo vectorial, pérdidas y protección, pero los ajustes finales y la coordinación deben ser confirmados por ingenieros eléctricos cualificados utilizando los parámetros reales de la red.

Las condiciones de instalación forman parte de la decisión de potencia nominal

Un transformador funciona según su entorno térmico, no solo según su placa de características. Una sala interior de transformadores con ventilación restringida, fuentes de calor cercanas o congestión de cables puede crear una condición de funcionamiento distinta de la de una subestación compacta exterior. El acceso para entrega, la contención de aceite, la separación contra incendios, las distancias libres, las rutas de ventilación, los límites de ruido y el acceso para mantenimiento deben resolverse antes de la adquisición.

Los equipos sumergidos en aceite pueden seleccionarse para proyectos de distribución cuando su disposición de instalación, estrategia contra incendios y requisitos locales sean adecuados. Para un suministro de entrada de 35 kV reducido a 0,4 kV, elTransformador de distribución de potencia sumergido en aceite de 35kV/0.4kV está disponible en potencias que incluyen 250 kVA. Su configuración indicada incluye bobinas de cobre, opciones de 50 Hz o 60 Hz, cambio de tomas sin carga y personalización de tensión, grupo de conexión y pérdidas. Estas especificaciones deben ajustarse al diagrama unifilar aprobado del proyecto en lugar de adoptarse como valores predeterminados genéricos.

Cuando sean relevantes el riesgo ambiental y la planificación contra incendios, la elección del fluido aislante debe discutirse en la fase de diseño. La información disponible para este tipo de unidad incluye una opción de aceite vegetal FR3. Esto puede ser relevante para la evaluación ambiental o de riesgo de incendio de un proyecto, pero no elimina la necesidad de cumplir los requisitos aplicables de instalación, contención y autoridades para el emplazamiento específico.

No pase por alto las pérdidas durante la vida útil

El precio inicial de compra suele recibir más atención que la pérdida de energía, aunque un transformador permanece energizado durante largos periodos. La pérdida en vacío está presente siempre que el transformador está conectado al suministro. La pérdida en carga aumenta con la corriente y se vuelve más significativa a medida que aumenta la carga. Por lo tanto, dos unidades con la misma potencia de 250 kVA pueden tener diferentes implicaciones de coste operativo según el diseño de sus pérdidas y el patrón anual de carga del edificio.

Solicite valores de pérdidas garantizados conforme a la norma y condiciones de temperatura aplicables, y compárelos utilizando el perfil operativo previsto. Un edificio con carga ligera durante la noche puede dar más importancia a las pérdidas en vacío. Una instalación con largos periodos de alta demanda puede dar más importancia a las pérdidas en carga. Evite comparar solo una cifra de un folleto, especialmente cuando los valores indicados pueden variar según la norma de diseño o la especificación de materiales.

Las afirmaciones de eficiencia también deben interpretarse en contexto. Un transformador eficiente puede reducir las pérdidas de distribución, pero el dimensionamiento correcto sigue siendo importante. Una unidad significativamente sobredimensionada puede operar muy por debajo del punto de carga asumido en una comparación económica. Una unidad con capacidad insuficiente puede funcionar bajo estrés térmico o limitar el uso futuro. La mejor elección suele ser la que equilibra la carga realista, las horas de funcionamiento previstas, los datos de pérdidas y las necesidades de ampliación.

Planifique el crecimiento sin convertirlo en una excusa para el sobredimensionamiento

La capacidad futura debe basarse en cambios identificables: un local comercial sin arrendar, una cocina planificada, infraestructura de recarga adicional, una fase mecánica posterior o un proceso de producción conocido. Las hipótesis imprecisas de crecimiento pueden llevar todos los componentes aguas arriba más allá de lo que el proyecto realmente necesita. Por otro lado, ignorar una carga documentada de la segunda fase puede obligar a realizar posteriormente trabajos de sustitución disruptivos.

Hay varias formas de mantener abiertas las opciones. El edificio puede reservar espacio en los cuadros eléctricos y rutas de cables para una futura ampliación del transformador. El emplazamiento puede permitir la posición de un segundo transformador. Las grandes cargas discrecionales pueden diseñarse para una conexión por etapas. En algunas aplicaciones, se justifica un transformador de mayor potencia; en otras, una estrategia de distribución modular es más económica y más resiliente. La decisión correcta depende de la probabilidad de la carga futura, del coste de una interrupción y de si el suministro aguas arriba puede admitir la ampliación.

La capacidad de sobrecarga a corto plazo no debe utilizarse como capacidad normal de diseño. Algunos diseños sumergidos en aceite con bobinas de cobre indican que puede tolerarse hasta el 150% de la carga nominal durante no más de dos horas cuando la temperatura del aceite se supervisa y se mantiene dentro del límite especificado. Ese tipo de capacidad puede ayudar a gestionar condiciones anómalas ocasionales, pero no sustituye una potencia continua adecuada, una ventilación correcta y un diseño de protección apropiado.

Una secuencia práctica de aprobación

Cuando la decisión se aproxima a la adquisición, conviene fijar las entradas en un orden que evite contradicciones tardías. En primer lugar, confirme la tensión de suministro y las condiciones de la compañía eléctrica. A continuación, valide la demanda diversificada del edificio y las hipótesis de factor de potencia con los últimos cuadros de equipos. Después, compruebe la corriente a plena carga frente al equipo principal de baja tensión, realice un estudio de nivel de fallo y protección, y revise el comportamiento de arranque de los motores. Solo después de estas comprobaciones deben emitirse para cotización los requisitos de capacidad, impedancia, rango de tomas, grupo de conexión y pérdidas.

Solicite un plano dimensional y el peso total con suficiente antelación para verificar las rutas de transporte, el diseño del pedestal, los puntos de elevación, el acceso a la sala y la carga de cimentación. Confirme las normas requeridas y la documentación de ensayos para la jurisdicción y la especificación del proyecto. Si el transformador alimentará cargas esenciales, examine la disposición completa de fiabilidad: disponibilidad de la fuente, interacción con el generador, requisitos de transferencia automática, aislamiento para mantenimiento y las consecuencias de una interrupción de un único transformador.

Un transformador de 250 kVA es una elección acertada cuando se ajusta al perfil eléctrico real y a la instalación física, no simplemente cuando coincide con una cifra de demanda redondeada. Considere la potencia nominal como el resultado de comprobaciones coordinadas, en lugar del principio y final de la decisión de diseño. Este enfoque ofrece al edificio una mayor posibilidad de funcionar de forma fiable ante cambios normales de ocupación, picos estacionales y futuras incorporaciones eléctricas.
