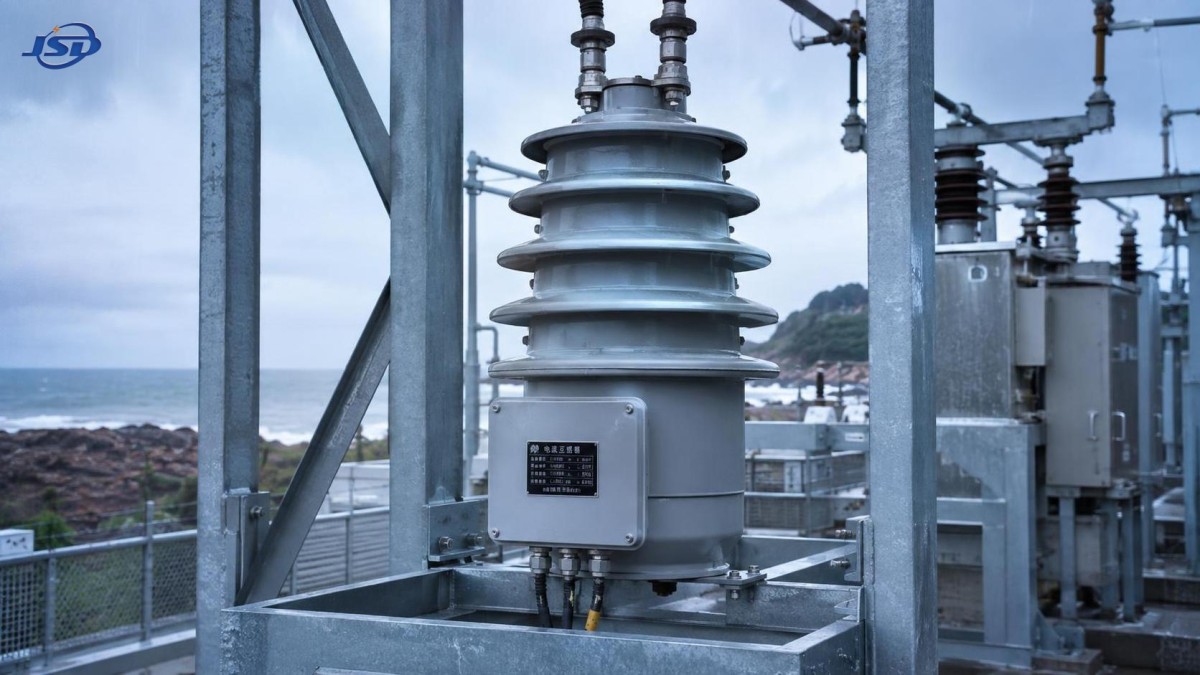

Cómo especificar transformadores de corriente para exteriores en zonas costeras, contaminadas y húmedas

La selección de un transformador de corriente para exteriores destinado a entornos costeros, contaminados y húmedos requiere más que ajustar las tensiones y corrientes nominales. Los evaluadores técnicos deben analizar el rendimiento del aislamiento, la resistencia a la corrosión, el diseño de sellado, la distancia de fuga y la fiabilidad de medición a largo plazo bajo condiciones de exposición severas.

La intención principal de búsqueda es una guía práctica de especificación: los lectores necesitan identificar qué requisitos técnicos previenen descargas disruptivas, corrosión, entrada de humedad, deriva de medición y sustituciones prematuras en instalaciones eléctricas expuestas.

Para los evaluadores técnicos, la cuestión más importante no es si un transformador de corriente para exteriores puede funcionar inicialmente. Es si seguirá siendo preciso, seguro y mantenible tras años de niebla salina, condensación, polvo, lluvia y ciclos térmicos.

Comience por las condiciones ambientales de servicio, no por la placa de características

Un transformador de corriente para exteriores debe especificarse según su entorno real de instalación antes de seleccionar la relación de transformación, la carga, la clase de precisión o el nivel de aislamiento. La exposición del lugar determina qué características de diseño son esenciales en lugar de opcionales.

Las ubicaciones costeras combinan aire cargado de sal, alta humedad, lluvia impulsada por el viento, exposición ultravioleta y corrosión. Estos factores pueden atacar los componentes metálicos, contaminar las superficies aislantes y crear trayectos conductivos que aumentan el riesgo de descarga disruptiva.

Los emplazamientos industriales contaminados presentan amenazas diferentes, pero igualmente graves. El polvo de cemento, polvo de carbón, vapores químicos, partículas de fertilizantes, humo y contaminantes metálicos pueden acumularse sobre el aislamiento externo y retener humedad durante la lluvia o la niebla.

Los sitios húmedos pueden incluir subestaciones en climas tropicales, túneles, puertos, instalaciones de tratamiento de agua, zonas propensas a inundaciones, centrales hidroeléctricas y proyectos de energías renovables donde se producen ciclos diarios de condensación dentro de envolventes exteriores.

Los evaluadores técnicos deben solicitar condiciones documentadas del emplazamiento, incluida la altitud, temperatura máxima y mínima, rango de humedad, intensidad de lluvia, dirección predominante del viento, severidad de contaminación, exposición a la sal e intervalos de mantenimiento previstos.

No suponga que un grado de protección IP por sí solo define la idoneidad ambiental. La protección contra ingreso aborda la penetración en la envolvente, mientras que el comportamiento del aislamiento a largo plazo y la resistencia a la corrosión requieren consideraciones adicionales sobre materiales, geometría, recubrimientos y ensayos.

Una especificación de compra sólida distingue entre equipos exteriores protegidos y equipos totalmente expuestos. Un transformador bajo una cubierta puede requerir una protección menos severa que uno instalado cerca de la costa sin protección física.

Para proyectos costeros, registre la distancia al mar, la topografía, los patrones de viento y la frecuencia de lavado. La deposición de sal puede seguir siendo significativa varios kilómetros tierra adentro cuando los vientos predominantes transportan aerosoles marinos.

Para ubicaciones contaminadas, identifique si la contaminación es inerte, conductiva, ácida, alcalina, aceitosa o higroscópica. Los depósitos higroscópicos son especialmente importantes porque absorben humedad y reducen la resistencia de aislamiento superficial.

Especifique la distancia de fuga según la severidad de contaminación

La distancia de fuga es uno de los criterios de selección más importantes para un transformador de corriente para exteriores. Es el trayecto más corto a lo largo de una superficie aislante entre partes conductoras con diferentes potenciales.

Cuando la contaminación y la humedad se depositan sobre un aislador, la superficie puede volverse parcialmente conductiva. Un trayecto de fuga suficientemente largo reduce la corriente de fuga y disminuye la probabilidad de formación de caminos conductivos o descargas disruptivas.

Los evaluadores técnicos deben ajustar la distancia de fuga a la tensión aplicable del sistema, el material aislante, el nivel de contaminación y la norma aplicable. Las declaraciones genéricas de “uso exterior” no sustituyen adecuadamente un requisito especificado.

Las clasificaciones de contaminación IEC se utilizan habitualmente para definir la severidad ambiental. La contaminación ligera puede ser adecuada para ubicaciones rurales limpias, mientras que las clasificaciones de contaminación intensa y muy intensa suelen ser apropiadas para áreas costeras e industriales.

Solicite a los proveedores que indiquen la distancia de fuga total en milímetros, la distancia de fuga específica en milímetros por kilovoltio y la base utilizada para determinar dichos valores.

La evaluación también debe considerar el perfil de las aletas, no solo la cifra de distancia de fuga publicada. Las aletas con una forma adecuada ayudan a limitar los puentes de contaminación, mejoran el lavado por lluvia y reducen la formación de películas húmedas continuas.

La geometría alternada de las aletas, un espaciado suficiente y perfiles de nervaduras inferiores bien diseñados pueden mejorar el rendimiento en servicio severo. Una geometría deficiente puede hacer que un trayecto de fuga nominalmente largo sea menos eficaz en la práctica.

El aislamiento compuesto suele ofrecer un excelente rendimiento hidrofóbico cuando se diseña y fabrica correctamente. El agua tiende a formar gotas en lugar de una película conductiva continua, lo que puede reducir la fuga superficial bajo contaminación húmeda.

Sin embargo, la selección de materiales debe estar respaldada por evidencias. Solicite datos de envejecimiento, información sobre resistencia ultravioleta, detalles de retención de hidrofobicidad y documentación pertinente de ensayos de rutina o de tipo para el sistema de aislamiento propuesto.

La porcelana también puede funcionar de forma fiable en entornos adversos, especialmente donde la resistencia mecánica robusta y las prácticas de mantenimiento establecidas son prioritarias. Su condición superficial, la calidad del esmalte y la estrategia de limpieza siguen requiriendo una evaluación cuidadosa.

Controle la corrosión en cada interfaz expuesta

La corrosión suele ser el primer signo visible de un diseño ambiental deficiente, pero sus consecuencias van más allá de la apariencia. Puede debilitar los herrajes de montaje, degradar la continuidad de puesta a tierra, dañar las conexiones de terminales y comprometer el sellado de la envolvente.

Para servicio costero, especifique metales y recubrimientos resistentes a la corrosión para todos los componentes expuestos. Esto incluye bastidores de base, pernos, arandelas, placas de terminales, prensaestopas, bisagras, elementos de fijación, terminales de tierra y placas de identificación.

El acero galvanizado en caliente puede ser adecuado para muchas instalaciones exteriores, pero se deben considerar el espesor del recubrimiento, los bordes cortados, las zonas de soldadura y los orificios perforados en campo. Las superficies dañadas necesitan métodos de reparación definidos.

El acero inoxidable puede ofrecer una mayor resistencia en entornos altamente salinos, pero los grados son importantes. También debe revisarse la compatibilidad de materiales para evitar la corrosión galvánica cuando metales distintos permanecen conectados eléctricamente en condiciones húmedas.

Las interfaces de aluminio y cobre requieren atención particular. El recubrimiento correcto, los conectores compatibles, los compuestos para uniones cuando estén permitidos y el par de apriete controlado ayudan a reducir la oxidación, el calentamiento y la degradación electroquímica con el tiempo.

Especifique si los terminales requieren estañado, plateado u otro tratamiento protector. La superficie de contacto requerida debe ser compatible con el material del conductor y la carga eléctrica prevista.

Los sistemas de pintura no deben evaluarse únicamente por el color. Solicite el tipo de recubrimiento, el espesor de película seca, el método de preparación de superficie, el rendimiento de adherencia, los ensayos de niebla salina y las instrucciones de reparación para daños durante el transporte o la instalación.

Las superficies de sellado merecen el mismo escrutinio. Una envolvente resistente a la corrosión es ineficaz si las juntas de brida, placas de prensaestopas, tapas de inspección e interfaces atornilladas crean trampas de agua o permiten la entrada de agua por capilaridad.

El drenaje debe incorporarse al diseño del conjunto. Las superficies horizontales, fijaciones empotradas, juntas sin sellar y cavidades inaccesibles pueden retener agua salada o condensación, acelerando la corrosión donde las inspecciones son difíciles.

Evalúe el sellado, la condensación y el riesgo de humedad interna

El agua que entra en la envolvente de un transformador de corriente para exteriores puede afectar la resistencia de aislamiento, el estado de los terminales, los circuitos secundarios y la fiabilidad de medición. Por lo tanto, el control de humedad requiere una revisión completa a nivel de sistema.

Primero, defina la exposición prevista: lluvia, lavado a presión, pulverización directa, riesgo de inmersión, condensación, agua de inundación o ciclos repetidos de temperatura. Cada condición puede requerir una estrategia de protección y una construcción de envolvente diferentes.

Debe seleccionarse un grado de protección IP apropiado para la instalación física. Sin embargo, un grado superior no resuelve automáticamente la condensación, ya que las envolventes selladas pueden atrapar aire húmedo durante el montaje o el mantenimiento.

Los cambios diarios de temperatura causan variaciones de presión interna. El aire caliente se expande y sale por pequeñas aberturas; después, el aire más frío atrae humedad hacia el interior. Este efecto de “respiración” puede crear condensación incluso sin fugas evidentes.

Pregunte si el diseño utiliza respiraderos de compensación de presión, membranas transpirables, calentadores anticondensación, desecantes, trayectos de drenaje o compartimentos sellados. La mejor opción depende del volumen de la envolvente y del acceso para mantenimiento.

Las cajas de terminales secundarios merecen atención especial porque contienen cableado de baja tensión utilizado para protección, medición y supervisión. La humedad en estos terminales puede causar señales espurias, corrosión y fallos de aislamiento.

Especifique el material de la junta, el método de compresión de la junta, el tipo de prensaestopas, la orientación de entrada de cables y el drenaje de la caja de terminales. Los prensaestopas con entrada inferior pueden ayudar a evitar el seguimiento de agua, siempre que el radio de curvatura y el acceso de instalación sigan siendo prácticos.

Para instalaciones expuestas, solicite confirmación de que las tapas de las cajas de terminales permanezcan seguras bajo vibración, viento y mantenimiento repetido. La tornillería cautiva y los requisitos de par claros reducen la posibilidad de errores de resellado.

Cuando el transformador de corriente se instala dentro de una solución de distribución compacta, es esencial la coordinación entre la envolvente y la protección del transformador de medida. LaSubestación compacta de tipo europeo puede configurarse con estructuras cerradas y aisladas, así como materiales de envolvente adecuados para proyectos exteriores.

Proteja la precisión de medición y el rendimiento de protección

La durabilidad ambiental es importante porque un transformador de corriente no es simplemente un componente mecánico. Proporciona la señal de corriente utilizada por medidores, relés, sistemas de gestión de energía y dispositivos de protección.

Especifique la corriente primaria nominal según la carga prevista, el nivel de falla y la futura ampliación. Evite seleccionar una relación basándose únicamente en la corriente normal de operación cuando los estudios de fallas o la coordinación de protección requieran un rendimiento diferente.

Para circuitos de medición, defina la clase de precisión requerida y la carga nominal. La carga conectada real incluye medidores, relés, transductores, resistencia del cableado, bloques de terminales y cualquier equipo de supervisión futuro.

Para circuitos de protección, defina la clase de protección aplicable, el factor límite de precisión, los requisitos de punto de rodilla cuando sean pertinentes y el rendimiento ante corriente de falla. Los relés de protección pueden funcionar incorrectamente si el transformador se satura antes de las condiciones de falla previstas.

Las condiciones ambientales pueden afectar indirectamente a la precisión. Los terminales corroídos, las cajas secundarias húmedas, las conexiones flojas y el aislamiento deteriorado pueden introducir señales poco fiables o aumentar la resistencia del circuito durante la vida útil del equipo.

Solicite núcleos secundarios separados cuando las funciones de medición y protección tengan requisitos de precisión diferentes. Combinar funciones incompatibles en un solo núcleo puede crear compromisos evitables en el rendimiento y la flexibilidad de ensayo.

Las marcas de los terminales secundarios deben ser permanentes, legibles y resistentes a la exposición ultravioleta y a la corrosión. La identificación clara de polaridad es esencial para la medición de facturación, protección diferencial, protección direccional y pruebas de puesta en servicio.

La especificación debe indicar la corriente térmica de corta duración, la corriente dinámica soportable, el factor de corriente térmica continua nominal y la duración de falla del sistema. Estos valores deben reflejar el estudio real de la red, no supuestos genéricos de catálogo.

Para instalaciones de energía renovable, considere el flujo inverso de potencia, la generación fluctuante, el contenido armónico y los requisitos de supervisión remota. Las disposiciones modernas de medición y protección suelen imponer exigencias adicionales a la selección del núcleo y al diseño del cableado.

Solicite evidencias de ensayo que correspondan al riesgo del emplazamiento

Los evaluadores técnicos no deben basarse exclusivamente en declaraciones de conformidad. Solicite informes de ensayo, planos, detalles de materiales, registros de calidad y confirmación clara de qué requisitos se aplican al transformador de corriente para exteriores ofrecido.

La documentación de ensayos de rutina debe confirmar la relación, la polaridad, el rendimiento de aislamiento, la resistencia de devanado cuando corresponda y la verificación de precisión. Las evidencias de ensayos de tipo deben respaldar la rigidez dieléctrica, el aumento de temperatura, el comportamiento ante cortocircuito y el rendimiento mecánico.

Para servicio costero severo, las evidencias de ensayos de niebla salina o pulverización salina pueden ser valiosas para piezas metálicas y recubrimientos expuestos. Verifique la duración del ensayo, los criterios de aceptación, la norma de ensayo y si los materiales ensayados coinciden con los materiales de producción.

El rendimiento frente a contaminación debe estar respaldado por cálculos de distancia de fuga y documentación del diseño de aislamiento. Cuando la aplicación sea excepcionalmente severa, analice si son apropiados ensayos de contaminación artificial o una cualificación adicional específica para el sitio.

Las afirmaciones de protección contra ingreso deben identificar el conjunto protegido, no solamente un componente dentro de este. Una caja de terminales sellada no garantiza el mismo nivel de protección para toda la configuración del transformador de corriente instalado.

Los controles de calidad de fábrica deben incluir inspección de materiales entrantes, trazabilidad, verificaciones dimensionales, comprobación de sellado, control de par e inspección final. Estos controles son importantes porque pequeños defectos de montaje pueden convertirse en fallas graves en campo.

Revise la gestión del proveedor de productos no conformes y acciones correctivas. Una calidad de producción constante es especialmente importante para grandes proyectos en los que múltiples unidades deben funcionar de forma idéntica en diferentes ubicaciones exteriores.

La certificación puede respaldar la confianza, pero no sustituye la revisión de ingeniería. La gestión de calidad basada en ISO, la conformidad con IEC y las aprobaciones regionales pertinentes deben tratarse como evidencias de apoyo dentro de la evaluación técnica completa.

Convierta las condiciones del emplazamiento en una especificación de compra clara

Una especificación práctica debe convertir los riesgos ambientales en requisitos medibles. Esto proporciona a los proveedores una base común para cotizar y permite a los evaluadores comparar ofertas técnicamente equivalentes en lugar de descripciones de marketing.

Comience con los datos del sistema: tensión máxima, frecuencia, corriente nominal, corriente continua máxima, corriente de cortocircuito, duración de falla, nivel de aislamiento, disposición de puesta a tierra y funciones requeridas de medición o protección.

Luego indique los datos ambientales: altitud de instalación, rango de temperatura ambiente, humedad, clasificación de contaminación, distancia a la costa, exposición a la sal, lluvia, viento, radiación solar, riesgo de inundación y vida útil esperada.

Defina explícitamente los requisitos de aislamiento, incluida la distancia de fuga mínima, el material de las aletas, el tipo de aislamiento, los niveles de soportabilidad y los requisitos de resistencia ultravioleta, resistencia al tracking y rendimiento frente a contaminación húmeda cuando sea necesario.

Defina por separado los requisitos de corrosión. Incluya materiales estructurales aceptables, sistemas de recubrimiento, grados de acero inoxidable cuando corresponda, recubrimiento de terminales, tratamiento de fijaciones, disposiciones de puesta a tierra y restricciones sobre combinaciones de metales incompatibles.

Para la protección contra humedad, especifique el grado IP de la envolvente, la configuración de la caja de terminales, los requisitos de junta, las entradas de cables, el drenaje, las disposiciones anticondensación y si el transformador se instalará en un compartimento exterior protegido.

Indique claramente todos los requisitos eléctricos: relación de transformación, número de núcleos, clase de precisión, carga nominal, clase de protección, corriente térmica de corta duración, corriente dinámica soportable, factor térmico y disposición de terminales secundarios.

Exija planos presentados que muestren las dimensiones generales, puntos de montaje, orientación de terminales, distancias libres, direcciones de entrada de cables, peso, medios de elevación y requisitos de acceso. Una integración física deficiente puede retrasar la instalación incluso cuando las características eléctricas sean correctas.

Por último, defina los entregables de documentación. Deben incluir planos, fichas técnicas, certificados de ensayo, instrucciones de instalación, guía de mantenimiento, recomendaciones de repuestos, términos de garantía y etiquetas de identificación adecuadas para el entorno de instalación.

Utilice un método de evaluación basado en riesgos antes de adjudicar el pedido

El precio inicial más bajo puede no representar el menor coste del proyecto. Las fallas prematuras de transformadores exteriores pueden generar riesgo de interrupción, indisponibilidad de relés, medición inexacta, costes de mano de obra de emergencia y trabajos de acceso difíciles.

Califique las cotizaciones utilizando criterios ponderados en lugar de una simple lista de verificación de cumplimiento. La idoneidad ambiental, el rendimiento eléctrico, las evidencias de ensayo, los controles de fabricación, la fiabilidad de entrega, el soporte de servicio y el coste del ciclo de vida deben recibir cada uno una importancia definida.

Separe los requisitos obligatorios de las características preferidas. La distancia de fuga mínima, el nivel de aislamiento, la clase de precisión, la soportabilidad al cortocircuito y la protección contra corrosión deben tratarse como elementos de cumplimiento no negociables para emplazamientos severos.

Aclare las excepciones desde el principio. Si un proveedor propone un material aislante alternativo, menor protección de la envolvente, una disposición de terminales diferente o un grado de recubrimiento inferior, exija una justificación de ingeniería documentada antes de la comparación comercial.

Considere las realidades del mantenimiento. En subestaciones remotas, instalaciones adyacentes a zonas offshore, puertos, plantas solares y complejos industriales, la limpieza o sustitución periódica puede ser costosa y afectar las operaciones.

Un diseño que tolera intervalos de limpieza más largos y conserva la precisión bajo contaminación puede aportar un valor sustancial durante el ciclo de vida. Esto es particularmente cierto cuando el acceso del personal requiere interrupciones, permisos, equipos de elevación o procedimientos de seguridad especializados.

Las prácticas de instalación también deben respaldar el diseño seleccionado. Mantenga las cajas secundarias correctamente selladas, utilice prensaestopas compatibles, conserve las distancias libres requeridas, aplique los valores de par especificados y proteja las superficies expuestas después de las modificaciones en campo.

La puesta en servicio debe incluir verificaciones de aislamiento, comprobación de relación y polaridad, pruebas de continuidad de circuitos secundarios, inspección de puesta a tierra, confirmación del par de terminales y revisión de las conexiones de protección y medición antes de energizar.

Conclusión: especifique según la exposición que realmente tiene

Para sitios costeros, contaminados y húmedos, un transformador de corriente para exteriores fiable debe seleccionarse como un sistema ambiental y eléctrico, no como un componente estándar de catálogo con una relación de corriente coincidente.

Las especificaciones más sólidas abordan la severidad de contaminación, la distancia de fuga, la geometría del aislamiento, la resistencia a la corrosión, el sellado, el control de condensación, la protección de terminales secundarios, los requisitos de precisión, el rendimiento ante fallas y evidencias de ensayo verificables.

Los evaluadores técnicos deben priorizar requisitos medibles basados en el emplazamiento, documentación del proveedor y riesgo del ciclo de vida. Este enfoque reduce la ambigüedad durante la compra y mejora la probabilidad de un rendimiento estable de medición y protección durante toda la vida útil.

Cuando estos requisitos se definen antes de la selección del proveedor, las instalaciones exteriores pueden mantenerse seguras, precisas y duraderas a pesar de la niebla salina, contaminación industrial, lluvia persistente, alta humedad y exigentes condiciones de mantenimiento.
