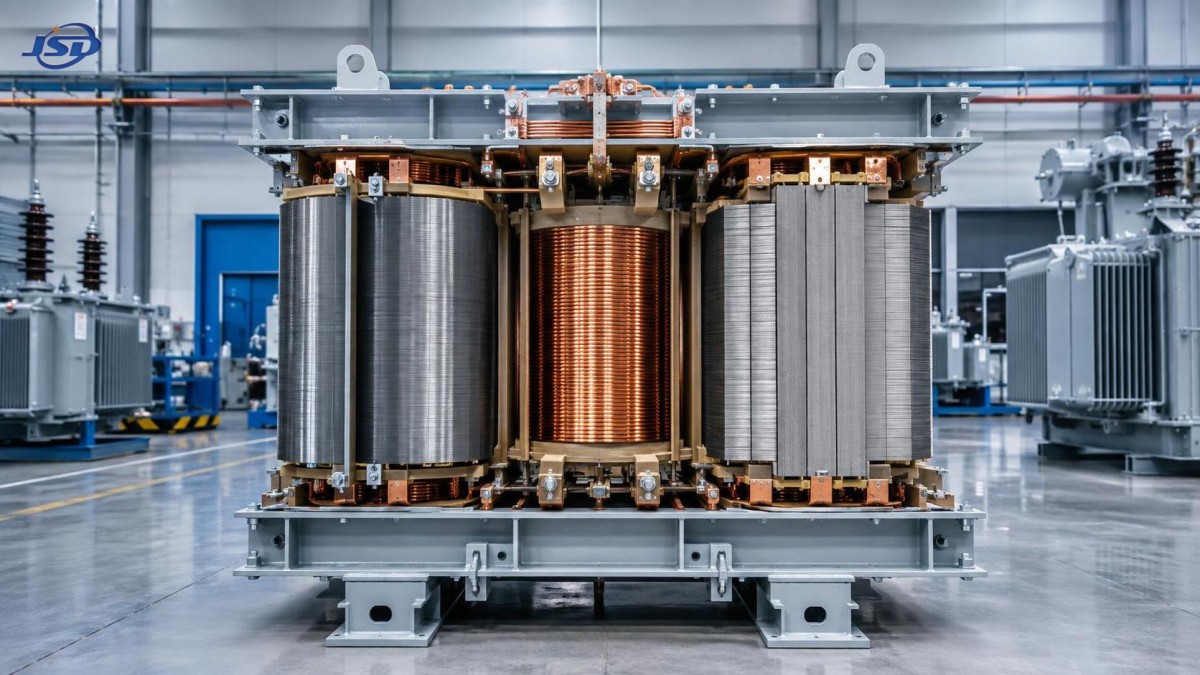

Por qué los núcleos de aleación amorfa ofrecen menores pérdidas en vacío que el acero al silicio

低损耗非晶合金变压器之所以能够降低空载损耗，主要是因为其铁芯材料在每个交流电周期中反转磁化方向所需的能量更少。差异始于原子层面。硅钢具有有序的晶体结构，而非晶合金在晶体形成之前被快速凝固成薄带。其原子保持无序排列，使该材料在反复磁化和退磁时具有更低的阻力。

变压器只要带电，即使其次级侧提供很小的负载或无负载，也会存在空载损耗。因此，空载损耗主要取决于铁芯、施加电压、频率、磁通密度、材料状态和铁芯装配质量。绕组电阻对这类损耗影响很小。因此，非晶合金与硅钢之间的比较必须着重于磁性能，而不能仅依据额定输出功率。

磁畴运动所需能量更少

铁磁材料包含磁畴，即内部磁矩取向一致的小区域。当向变压器绕组施加交流电压时，铁芯磁通在每个半周期都会改变方向。磁畴壁随之移动，磁畴取向随之旋转。这个重复过程所消耗的能量会转化为磁滞损耗。

取向硅钢经过专门设计，可使磁通沿其轧制方向高效通过。它仍然是一种有效的变压器铁芯材料，尤其适用于机械强度、成熟加工方法和紧凑铁芯结构较为重要的场合。然而，其晶粒、晶界和晶体各向异性会对磁畴运动形成阻碍。反转磁化需要可测量的磁场，其大小由材料磁滞回线所包围的面积表示。

非晶合金没有长程晶格结构，也没有传统晶界。规则晶体结构的缺失降低了磁晶各向异性，因此磁畴在重新取向时遇到的固定结构障碍更少。相应地，其磁滞回线较窄。回线面积越小，每个磁化周期耗散的能量越少，从而直接降低空载损耗中的磁滞损耗部分。

这一材料特性尤为重要，因为配电变压器在其大部分使用寿命内可能始终处于带电状态。负载损耗会随电流变化，而只要存在额定电压，铁芯损耗就会持续存在。因此，在长时间带电运行期间，即使持续发生的损耗小幅降低，也可能具有显著的运行意义。

薄带可抑制环流涡流

铁芯损耗还包括涡流损耗。变化的磁通会在导电铁芯材料内部感应出电压。这些电压会驱动局部环流，其电阻发热会消耗能量。涡流损耗受叠片厚度、电阻率、频率和磁通密度的显著影响。

硅钢铁芯由带绝缘层的叠片组装而成，以中断这些电流路径。该方法有效，但单张硅钢片的厚度明显大于非晶金属带。非晶合金通常制成非常薄的带材，随后涂覆绝缘层并卷绕成铁芯。带材厚度方向上的较短尺寸大幅限制了感应电流回路可形成的面积。

非晶合金的成分还具有相对较高的电阻率。结合带材厚度，这一特性可降低涡流损耗部分，而不只依赖层间绝缘。其结果是材料层面的优势，而非仅通过改变变压器外部结构获得的改进。

不应孤立看待这两种作用。若带材绝缘受损，或在铁芯装配过程中形成导电桥接，即使是低磁滞材料也可能产生不必要的涡流损耗。反之，仅采用薄叠片并不能获得非晶金属所具有的低磁滞特性。空载损耗的降低来自低矫顽力特性、高电阻率和超薄绝缘带材的共同作用。

磁通密度会改变比较结果

非晶合金通常并非通过以等质量材料直接替换硅钢来选用。其饱和磁通密度低于常见电工钢牌号。为避免在额定电压下接近饱和，变压器设计通常会采用更大的有效铁芯截面积，或在更低的磁通密度下运行。该几何结构会影响铁芯窗口分配、绕组尺寸、油箱布置、噪声特性和总质量。

这也是造成误导性比较的常见原因。较小的硅钢铁芯与较大的非晶铁芯可能具有相同的额定功率，但其磁通密度、励磁电流和制造约束可能不同。仅根据变压器kVA额定值比较损耗数值，会掩盖实际设计基础。相关比较应在相同电压波形、频率、分接位置、温度条件和适用试验方法下，对完整变压器进行测试。

电压敏感性也值得注意。铁芯磁通大致与施加电压除以频率成正比。持续过电压、低频运行或谐波电压畸变均可能提高峰值磁通并增加励磁损耗。由于非晶设计通常围绕受控的额定磁通密度进行优化，因此应考虑现场电压条件，而不应假定其始终理想。

谐波不会以相同方式影响每一种损耗机制。较高频率的磁通分量往往会加剧涡流效应，而波形峰值可能使铁芯局部更接近饱和。较低基波频率下的空载损耗结果，并不能自动预测在高度畸变电源下的表现。变压器公布的空载损耗试验点仍然有效，但不应将其视为每种波形下的通用表现。

铁芯结构可能保持或削弱材料优势

非晶带材比传统硅钢叠片更薄，且对机械作用更敏感。因此，制造细节与最终性能之间具有异常直接的关联。弯曲、冲压、过大的夹紧压力、局部应力和粗暴搬运，都可能引入不利于磁性能的应力状态。这些应力会阻碍磁畴运动，并增加铁芯损耗或与磁致伸缩相关的噪声。

许多非晶变压器铁芯采用卷绕式或切割式铁芯结构，因为带材若像标准冲压叠片那样加工会造成性能损失。经过切割和成形后，铁芯可能需要进行受控热处理，以消除内部应力并形成预期的磁特性。随后必须以准确的搭接和一致的闭合状态组装铁芯接缝。闭合不良的接缝会增加局部磁阻，提高励磁电流，并可能形成局部磁通集中。

运输和安装同样相关。机械冲击、松动的夹紧结构或过度振动都可能改变铁芯应力分布。这些问题不一定会立即造成电气故障，但可能使可听噪声或空载电流偏离预期值。当出现意外偏高的空载损耗结果时，调查应区分试验系统误差、电压波形影响、铁芯接缝状态、绕组相关的励磁问题以及制造后引入的机械应力。

损耗数值需要采用共同的试验基础

空载损耗是在一个绕组施加额定电压、另一个绕组开路时测量的。测得的输入功率包括铁芯损耗，以及由励磁电流引起的少量绕组损耗。由于励磁电流相对较低，铁芯损耗占主导地位，但试验设置仍然重要。电压应得到调节，波形畸变应受控，测量设备应适用于低功率因数条件。

试验报告应清楚标明额定电压、频率、励磁绕组、分接位置、实测空载电流，以及所采用的温度或修正约定。缺少这些背景信息的数值难以比较。为某一频率设计的变压器，不应依据在另一频率下获得的损耗数值进行评价；而在降低电压下的测量结果也不能替代额定电压下的空载损耗结果。

较低空载损耗并不消除设计权衡

当变压器长时间保持带电，且平均负载并非总能量损耗的主导因素时，非晶合金最具优势。为间歇性需求持续供电的设备，在许多时间内铁芯损耗占其能耗的较大比例。当负载持续较高时，绕组损耗、导体尺寸、冷却布置和阻抗可能在整体效率计算中更为重要。

噪声也必须与空载损耗分开评估。磁致伸缩会随着磁通变化引起尺寸变化，产生的振动可通过铁芯、夹紧系统、油箱和安装结构传递。材料选择会影响这种表现，但声级还取决于铁芯几何形状、装配力、共振和安装环境。两台铁芯损耗数值相近的变压器可能产生不同的声学结果。

对于可再生能源和电网侧安装项目，变压器选型还应考虑所连接设备的运行工况。例如，1MW/2MWh 液冷集装箱储能系统等集装箱式储能装置可能产生变化的充放电电流，而相关变压器在调度事件之间可能始终带电。铁芯损耗效益应根据该带电持续时间进行评估，而铜损则必须根据电力转换系统的实际电流曲线和谐波含量进行评估。

解读规格时不应夸大结果

较低的空载损耗数值仅在其属于完整且兼容的设计时才具有意义。仅凭铁芯材料不能确定变压器性能。当铁芯截面积、接缝形式、退火工艺、磁通密度、绕组设计和夹紧方法发生变化时，相同的非晶合金可能产生不同结果。同样，硅钢变压器也可以经过良好设计，并适用于物理尺寸、噪声限制、过载工况或现有安装约束决定设计的场合。

可成立的技术结论更为明确：非晶合金铁芯在空载损耗方面具有固有的材料优势，因为其非晶结构可降低磁滞损耗，而其薄且高电阻率的带材可限制涡流。只有当变压器围绕该材料较低的饱和磁通密度进行设计，并且制造、试验、运输和安装过程避免引入会掩盖预期性能的应力或测量偏差时，这一优势才能得以保持。
