Dónde encajan los transformadores trifásicos de aleación amorfa en los sistemas de distribución comercial

Una instalación comercial rara vez experimenta su máxima demanda eléctrica en un momento conveniente. Una torre de oficinas puede iniciar su ciclo de puesta en marcha matutino mientras los equipos HVAC ya están funcionando; un centro comercial puede operar durante largas horas con la iluminación y la refrigeración soportando la carga base; un edificio logístico puede mantener controles, cargadores y sistemas de seguridad durante la noche. En estas condiciones, el transformador permanece energizado incluso cuando gran parte de la carga aguas abajo es ligera.

Este patrón de operación es donde untransformador trifásico de aleación amorfa puede ser especialmente adecuado. Su principal valor no es resolver todos los problemas de distribución, sino reducir las pérdidas en vacío en sistemas que permanecen energizados durante largos periodos. Suele ser una buena opción para el transformador de distribución principal o secundario que alimenta cargas comerciales con muchas horas anuales de funcionamiento, requisitos de tensión estables y periodos significativos fuera de las horas punta. La decisión sigue dependiendo del perfil de carga, la ubicación del transformador, la planificación de capacidad, las condiciones armónicas y los requisitos de continuidad.

La primera pregunta es cuánto tiempo permanece energizado el transformador con carga ligera

Los equipos de distribución comercial se seleccionan con frecuencia en función de la demanda máxima: la mayor carga prevista de HVAC, la demanda de ascensores, equipos de cocina, bombas, estaciones de carga o ampliaciones de inquilinos. Ese pico es importante, pero solo constituye una parte del panorama operativo. Un transformador también consume energía cuando está energizado y la carga aguas abajo es baja. Estas pérdidas en vacío se producen continuamente mientras el transformador está conectado al suministro.

Los núcleos de aleación amorfa están diseñados para reducir las pérdidas del núcleo en comparación con los materiales de núcleo convencionales. Por ello, suelen ser más relevantes cuando un transformador permanece energizado muchas horas al día, incluidas noches, fines de semana, festivos y periodos de ocupación parcial. Esto hace que valga la pena evaluar esta tecnología en sistemas comerciales que tienen un horario de energización relativamente constante, aunque la carga real aumente y disminuya.

Un edificio que se apaga completamente fuera del horario laboral puede presentar un equilibrio de valor distinto al de una instalación que debe mantener operativos las 24 horas la seguridad, la refrigeración, el soporte de TI, los auxiliares de protección contra incendios, la iluminación de zonas comunes o los controles críticos. La comparación útil no es simplemente «comercial frente a industrial». Es la relación entre el tiempo energizado, la carga media, la carga máxima y la vida útil prevista.

Dónde suele encajar en una configuración de distribución comercial

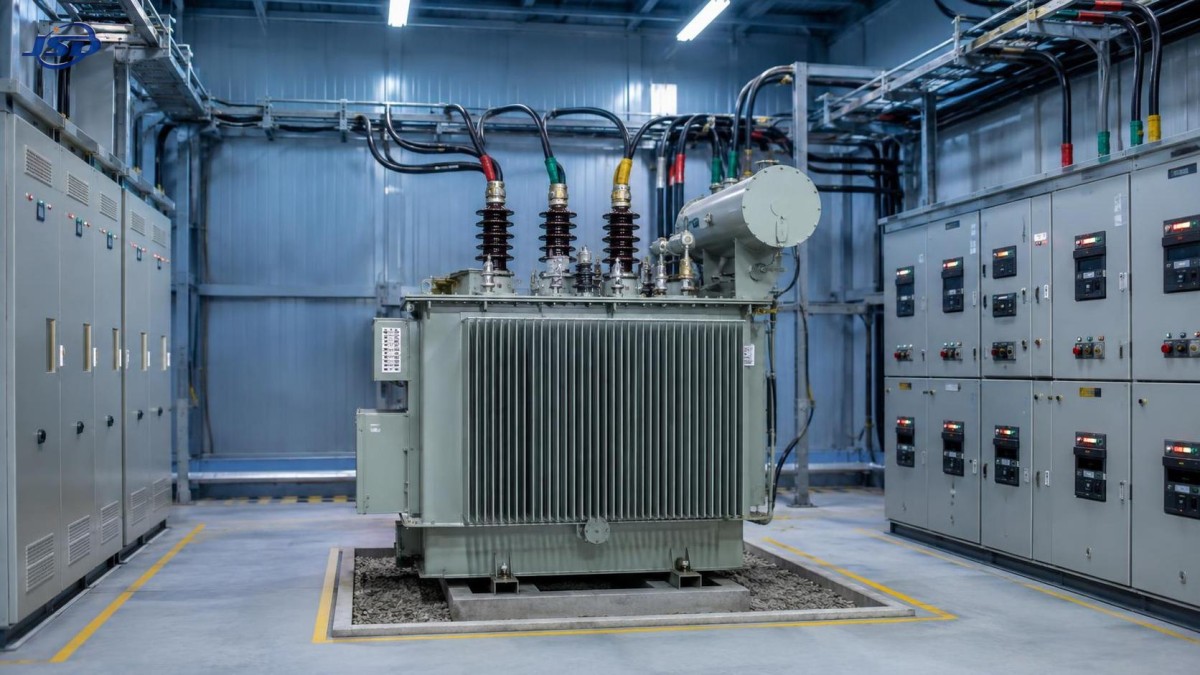

El punto de instalación más práctico suele estar en el límite entre el suministro de la red eléctrica o de media tensión y el sistema de distribución de baja tensión del edificio. Según la disposición del proyecto, puede tratarse de un transformador montado sobre pedestal en el exterior, una unidad en una sala de transformadores dedicada o un equipo que alimenta un cuadro general. Una unidad trifásica es apropiada cuando el sistema aguas abajo suministra cargas trifásicas equilibradas, así como circuitos derivados monofásicos.

Varios entornos de aplicación suelen justificar una revisión más detallada:

• Edificios de oficinas y de uso mixto: Estos emplazamientos tienen largos periodos de energización, ocupación variable y cargas eléctricas considerables en zonas comunes. El transformador puede permanecer en servicio mucho más allá de la actividad normal de los inquilinos.
• Centros comerciales y supermercados: La iluminación, la refrigeración, la ventilación, los sistemas de punto de venta y las cargas de seguridad pueden mantener energizado el sistema de distribución durante periodos prolongados. Las cargas también pueden reducirse durante la noche en lugar de desaparecer por completo.
• Hoteles e instalaciones comerciales relacionadas con la salud: Los servicios para huéspedes, las zonas de circulación, el bombeo, la refrigeración y las cargas de apoyo operativo generan un perfil de demanda de larga duración. La planificación de la fiabilidad suele ser tan importante como la reducción de pérdidas.
• Almacenes e instalaciones logísticas: Incluso cuando la actividad de expedición varía, la iluminación, las zonas de carga, los controles, los equipos de comunicaciones y los sistemas de seguridad pueden mantener una carga base continua.
• Áreas de soporte de datos y comunicaciones dentro de inmuebles mayores: Estos espacios pueden requerir un suministro estable incluso cuando el resto del edificio está ligeramente cargado. La configuración del transformador debe coordinarse cuidadosamente con el diseño de alimentación de respaldo.
• Edificios municipales y de apoyo a infraestructuras: Las estaciones, depósitos de servicio, edificios de apoyo al bombeo e instalaciones públicas pueden combinar largos periodos de energización con un uso diario variable.

La tecnología también puede utilizarse en complejos industrial-comerciales, pero el patrón de carga merece una revisión más detallada. Una instalación de proceso con una carga de transformador constantemente alta puede priorizar el rendimiento térmico, la coordinación de impedancias, el comportamiento de arranque de motores y la capacidad ante cortocircuitos, además de las pérdidas en vacío. La construcción con núcleo amorfo no sustituye estas verificaciones.

No considere la menor pérdida en vacío como una regla de selección completa

Un error común es elegir únicamente suponiendo que una menor pérdida del núcleo convierte automáticamente a un transformador en la mejor opción comercial. La pérdida en vacío es importante, especialmente para equipos energizados de forma continua, pero es solo una parte de la pérdida total de funcionamiento. La pérdida con carga aumenta a medida que se incrementa la corriente y está influida por el diseño de los conductores, la temperatura de los devanados y la carga real. Un transformador que alimenta una sala eléctrica con carga elevada puede necesitar una evaluación distinta de uno que respalda un bloque comercial con carga ligera.

La revisión de compras debe separar los dos componentes de pérdida y compararlos con la duración de carga prevista del emplazamiento. También debe examinar si la potencia propuesta deja un margen razonable para el crecimiento sin sobredimensionarse hasta el punto de que el transformador pase la mayor parte de su vida con una carga muy baja. A veces se elige el sobredimensionamiento como una forma sencilla de admitir futuros inquilinos o equipos adicionales, pero puede aumentar el coste de capital y mantener pérdidas energizadas evitables durante años.

Un enfoque mejor consiste en desarrollar una imagen de carga realista. Recopile datos de demanda por intervalos cuando se actualice un sistema existente. Para una instalación nueva, elabore la estimación a partir de las cargas conectadas, las hipótesis de diversidad, los horarios de operación y las etapas de expansión conocidas. A continuación, distinga las cargas esenciales en todo momento de aquellas que solo aparecen durante los picos de actividad comercial.

Preguntas que revelan si la aplicación es adecuada

• ¿El transformador permanecerá energizado continuamente o pueden aislarse secciones de la instalación fuera de horario?
• ¿Con qué frecuencia la demanda real se mantiene muy por debajo de la potencia nominal propuesta para el transformador?
• ¿Se añade capacidad para una carga definida a corto plazo o solo como precaución?
• ¿Las adecuaciones de los inquilinos, la carga de vehículos eléctricos, equipos HVAC más grandes o la refrigeración añadirán una demanda significativa posteriormente?
• ¿Existen cargas no lineales, como variadores de velocidad, equipos UPS, controladores LED o cargas extensas de TI?
• ¿La configuración de distribución requiere un rango de impedancia específico para coordinar los dispositivos de protección y los niveles de corriente de fallo?

Estas preguntas evitan que el proceso de selección se convierta en una comparación de materiales sin contexto de sistema. También ayudan a determinar si un transformador más grande, varias unidades más pequeñas o una capacidad escalonada se adaptarían mejor a la forma en que realmente funciona el inmueble.

La calidad de tensión y los armónicos siguen requiriendo atención independiente

Las instalaciones comerciales utilizan cada vez más cargas electrónicas. Los variadores de frecuencia controlan bombas y ventiladores; los sistemas UPS respaldan equipos sensibles; la iluminación LED utiliza controladores electrónicos; los cargadores y fuentes de alimentación añaden corriente no lineal a la red. Un núcleo de aleación amorfa no elimina la necesidad de evaluar los armónicos, la carga del neutro, la distorsión de tensión o el calentamiento provocado por estas cargas.

Antes de finalizar el transformador, el equipo de diseño debe identificar la proporción prevista de carga no lineal y el espectro armónico probable. La especificación pertinente del transformador puede necesitar abordar el calentamiento de los devanados, los requisitos de reducción de potencia, las consideraciones de blindaje o electrostáticas, la capacidad del neutro y la coordinación con equipos de mitigación de armónicos. La respuesta correcta depende del emplazamiento y no de una etiqueta genérica.

Los sistemas accionados por motor requieren otra revisión práctica. Los ascensores, las grandes unidades de tratamiento de aire, enfriadoras, bombas, compresores y equipos de protección contra incendios pueden introducir demandas de arranque o transitorias. El transformador debe admitir un rendimiento de tensión aceptable durante estos eventos, mientras que los dispositivos de protección aguas abajo deben seguir coordinándose correctamente. Un transformador que parece eficiente en una comparación básica puede generar problemas operativos si el diseño ignora las condiciones de arranque y la caída de tensión en los alimentadores.

Utilice el transformador como parte de un plan de continuidad, no como una mejora aislada de eficiencia

Los sistemas de distribución comercial suelen necesitar una respuesta ante interrupciones del suministro eléctrico, además del uso diario de energía. El transformador suministra energía normal; no proporciona energía de respaldo durante un corte. Cuando se requiere continuidad, la ruta de distribución normal debe coordinarse con la generación de emergencia, la conmutación de transferencia, los cuadros de cargas esenciales y cualquier sistema de alimentación ininterrumpida.

Por ejemplo, un inmueble puede conectar auxiliares de seguridad vital, comunicaciones críticas, refrigeración seleccionada, sistemas de seguridad, bombas de sumidero o servidores críticos para el negocio a una barra esencial. En ese caso, la potencia nominal del transformador y la topología de distribución deben revisarse junto con la capacidad del generador, la tensión del generador, la secuencia de transferencia y la carga escalonada prevista. El objetivo es evitar asumir que toda carga normal puede o debe ser alimentada por la fuente de emergencia.

Cuando la generación de reserva forma parte del diseño, unGrupo electrógeno diésel de tipo abierto puede considerarse para configuraciones de respaldo industriales, comerciales, agrícolas o relacionadas con la construcción en las que sea adecuada una instalación en sala de equipos. La configuración disponible incluye salida trifásica de cuatro hilos, opción de 50Hz o 60Hz, excitación sin escobillas, regulación electrónica y compatibilidad opcional con ATS. Su rango de potencia principal indicado es de 50kVA–500kVA, con potencia de reserva de 55kVA–550kVA. Estas cifras deben ajustarse a la carga esencial definida y no a toda la potencia nominal del transformador de servicio normal.

La coordinación entre generador y transformador también requiere atención a los niveles de fallo, la configuración de puesta a tierra, la conmutación del neutro cuando corresponda, el comportamiento de irrupción y los ajustes de protección. Un generador de respaldo puede tener la potencia correcta en kVA y, aun así, funcionar deficientemente si grandes arranques de motor, la energización del transformador o una transferencia secuenciada incorrectamente provocan una perturbación excesiva de tensión o frecuencia. Las cargas críticas deben priorizarse y ponerse en marcha en un orden planificado cuando la aplicación lo requiera.

Las condiciones de instalación pueden cambiar la elección práctica

Las salas de transformadores no son espacios intercambiables. Las instalaciones interiores pueden estar limitadas por la ventilación, la separación contra incendios, las rutas de acceso, los límites de ruido, el espacio libre para mantenimiento y la necesidad de mantener los equipos alejados de la entrada de agua. Las instalaciones exteriores plantean otras preocupaciones: temperatura ambiente, idoneidad de la envolvente, exposición a la corrosión, drenaje, control de acceso y protección contra vehículos.

El material del núcleo no elimina estas condiciones del emplazamiento. Un transformador orientado a la eficiencia sigue requiriendo un entorno de refrigeración adecuado y suficiente espacio libre para inspección, trabajos de terminación de cables y aislamiento seguro. También debe considerarse el nivel sonoro cuando el transformador se encuentra cerca de oficinas, viviendas, habitaciones de hotel o zonas públicas ocupadas. Los problemas de ruido son más fáciles de resolver durante la planificación de la disposición que después de que la sala eléctrica se haya construido alrededor del equipo instalado.

En una configuración con varios transformadores, la separación física y el trazado de la distribución merecen especial atención. El sistema puede utilizar transformadores separados para diferentes áreas de inquilinos, un transformador dedicado para cargas sensibles o unidades en paralelo para respaldar los objetivos de capacidad y mantenimiento. Cada enfoque tiene implicaciones para el reparto de carga, la protección, los acopladores de barras, la corriente de fallo y la capacidad de mantener energizada parte del edificio durante trabajos programados.

Una revisión práctica antes de especificar la unidad

La forma más fiable de decidir dónde corresponde un transformador trifásico de aleación amorfa es comenzar con el diagrama unifilar y el cuadro de cargas, y luego contrastar la propuesta con el comportamiento operativo real. Confirme la tensión primaria y secundaria, la frecuencia, el grupo vectorial cuando sea necesario, la potencia nominal en kVA, la impedancia, la configuración de tomas, los requisitos de aislamiento y refrigeración, el tipo de instalación y las normas eléctricas locales aplicables. No son detalles administrativos; cada uno afecta a la compatibilidad con aparamenta, cables, protecciones y procedimientos operativos.

A continuación, identifique la curva de carga prevista. Una instalación con una carga base baja pero persistente y picos periódicos puede beneficiarse de una estrategia de capacidad distinta a la de un emplazamiento que permanece muy cargado durante las horas de producción o comerciales. Verifique las hipótesis de demanda con los registros disponibles en lugar de basarse únicamente en los totales de carga conectada. La carga conectada puede superar considerablemente la carga simultánea de funcionamiento, mientras que un nuevo inquilino de alta demanda puede dejar obsoleta una estimación anterior.

Por último, revise la mantenibilidad. Los equipos de distribución deben seleccionarse con un acceso realista para inspección, limpieza, comprobaciones por infrarrojos, reapriete de conexiones y pruebas futuras. Un transformador técnicamente adecuado instalado en una sala inaccesible puede convertir el mantenimiento rutinario en una interrupción disruptiva. Cuando los requisitos de continuidad son altos, planifique los puntos de aislamiento y las configuraciones de seccionamiento antes de la construcción, no después de que un fallo revele la limitación.
