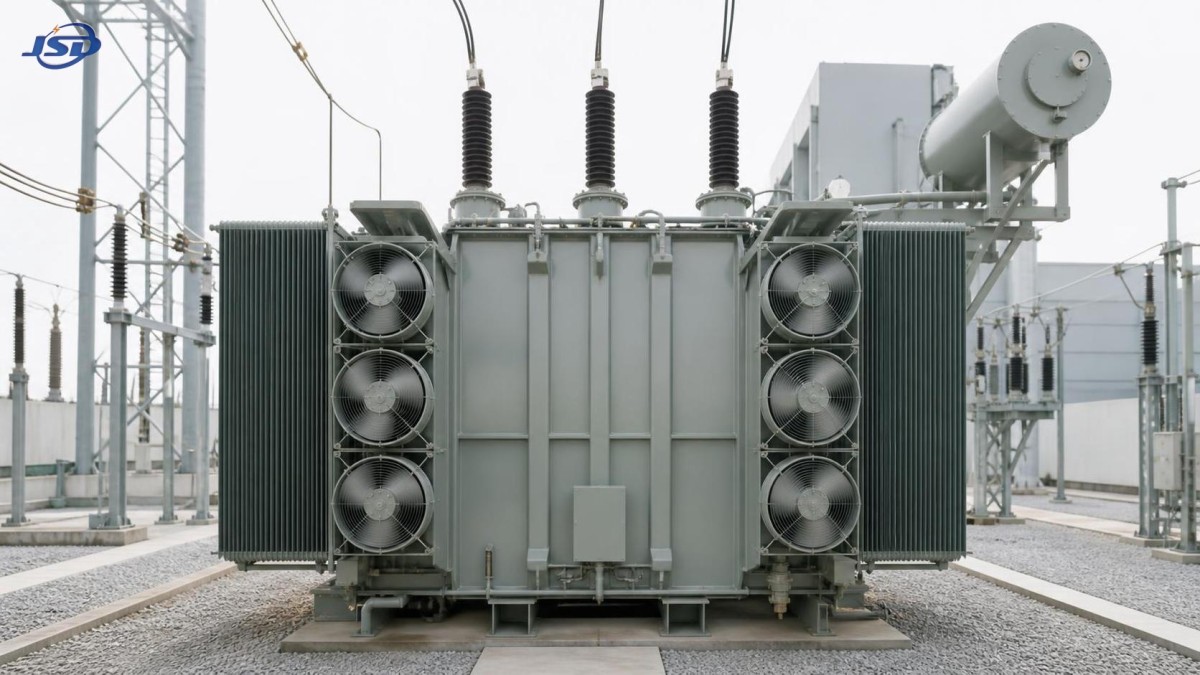

¿Por qué se sobrecalientan los transformadores refrigerados por aceite? Causas, verificaciones y acciones correctivas

Un transformador refrigerado por aceite que se sobrecalienta rara vez es «solo un problema de temperatura». Normalmente es una advertencia de que se está generando calor más rápido de lo que el sistema de refrigeración puede eliminarlo, o de que la ruta térmica interna del transformador se ha visto comprometida. Si se permite que la condición continúe, el envejecimiento del aislamiento se acelera, la calidad del aceite disminuye, aumenta la probabilidad de daños en los devanados y una llamada de servicio evitable puede convertirse en una interrupción forzada.

Para el personal de mantenimiento posventa, la prioridad no es simplemente reducir la temperatura indicada. La verdadera tarea es determinarpor qué aumentó la temperatura, si la lectura es fiable y qué acción correctiva restablecerá un margen operativo seguro sin crear un nuevo riesgo. Un ventilador que se ha detenido, un radiador cubierto de polvo, una trayectoria de aceite bloqueada, un circuito secundario sobrecargado o aceite contaminado con humedad pueden producir una alarma similar, pero requieren respuestas muy diferentes.

Comience por el patrón de temperatura, no solo por la alarma

Antes de abrir un armario o aislar el equipo, revise el registro de operación. Un único evento de alta temperatura tras un aumento repentino de carga es diferente de un incremento lento durante varias semanas. Del mismo modo, deben considerarse conjuntamente la temperatura del aceite superior, la temperatura del devanado, la temperatura ambiente, la corriente de carga, el estado de los ventiladores y el nivel de aceite.

Una pregunta útil en campo es:¿El aumento de temperatura coincide con las condiciones de carga y ambiente? Si el transformador ha estado operando cerca de su límite de diseño en un día caluroso, una lectura más alta puede ser comprensible. Si la carga es moderada, las condiciones ambientales son normales y la temperatura sigue aumentando, el sistema de refrigeración o el estado interno requieren atención inmediata.

• Temperatura alta con carga elevada: investigue la sobrecarga, las fases desequilibradas, los armónicos y la capacidad de refrigeración insuficiente.
• Temperatura alta con carga normal: compruebe el funcionamiento de los ventiladores, el estado del radiador, la circulación del aceite, la precisión de los sensores y las pérdidas internas.
• Aumento rápido de temperatura: trátelo como urgente; busque fallos en el equipo de refrigeración, un problema de bomba cuando corresponda, un componente en cortocircuito o una corriente circulante anormal.
• Aumento gradual a largo plazo: inspeccione radiadores sucios, aceite envejecido, contactos deteriorados, flujo de aire reducido y crecimiento de carga que nunca se reflejó en el diseño original de refrigeración.

No suponga que el indicador es correcto simplemente porque está energizado. Compare los medidores locales, los valores del controlador, los datos SCADA y, cuando sea seguro y práctico, realice un escaneo de temperatura por infrarrojos. Un sensor defectuoso o un controlador mal configurado puede generar una alarma falsa; de manera más peligrosa, también puede ocultar una condición real de sobrecalentamiento.

De dónde suele provenir el calor

1. Sobrecarga continua o carga de fase desigual

Las pérdidas de carga aumentan considerablemente a medida que aumenta la corriente. Incluso cuando el kVA total parece aceptable, una fase con alta carga puede operar a una temperatura superior a las demás y generar tensión localizada en conductores, boquillas, conexiones de tomas y devanados. En instalaciones comerciales, centros de datos, operaciones mineras e instalaciones de energías renovables, las cargas no lineales pueden añadir corriente armónica que incrementa las pérdidas por corrientes parásitas y dispersas más allá de lo que sugiere una simple lectura de corriente.

Mida las corrientes de fase en los lados de baja y alta tensión y compare los resultados con la potencia nominal de placa del transformador y el perfil de carga permitido. Compruebe la corriente de neutro cuando corresponda. Una corriente de neutro elevada, un desequilibrio de fases sin explicación o una forma de onda de corriente distorsionada deben llevar a revisar la carga conectada, no solo a decidir añadir refrigeración.

La refrigeración forzada puede permitir que determinados diseños de transformadores soporten una carga mayor bajo condiciones definidas, pero no es una solución universal para una unidad subdimensionada o una instalación permanentemente sobrecargada. La operación sostenida más allá de la capacidad térmica prevista reduce la vida útil del aislamiento, incluso si no se produce ningún disparo.

2. Los radiadores no pueden liberar el calor eficazmente

Los radiadores solo funcionan cuando el calor puede desplazarse desde el aceite a través de la superficie del radiador y hacia el aire circundante. El polvo, las fibras de algodón, los depósitos de sal, los humos industriales, la sobrepulverización de pintura, los insectos, la vegetación o las paredes de cerramiento mal planificadas pueden reducir este intercambio de calor. En ubicaciones exteriores, un lado de un banco de radiadores también puede recibir mucho menos flujo de aire del esperado debido a estructuras cercanas.

Busque temperaturas desiguales en los radiadores con una cámara infrarroja. Un radiador que permanece mucho más frío que las secciones adyacentes mientras la temperatura del aceite es alta puede tener flujo de aceite restringido, una válvula cerrada, aire atrapado o una obstrucción interna. Por el contrario, radiadores uniformemente calientes con poca reducción de temperatura entre la entrada y la salida suelen indicar un flujo de aire débil o una capacidad de refrigeración insuficiente.

La limpieza debe realizarse con cuidado. Evite deformar las aletas, introducir la contaminación más profundamente en pasajes estrechos o rociar agua donde pueda entrar en compartimentos eléctricos. Verifique que todas las válvulas de aislamiento de los radiadores estén completamente abiertas después de cualquier actividad de mantenimiento; las válvulas parcialmente cerradas son una causa sorprendentemente común de mala disipación de calor después de la puesta en marcha o reparación.

3. Han fallado los ventiladores, las bombas o los circuitos de control de refrigeración

En un transformador refrigerado por aceite equipado con refrigeración por aire forzado o aceite forzado, el equipo mecánico de refrigeración forma parte del sistema de protección térmica, no es un accesorio. Un ventilador puede tener un motor averiado, un cojinete gripado, una pala dañada, un relé de sobrecarga disparado, un contactor defectuoso, un fusible fundido, un termostato defectuoso o una configuración incorrecta de control automático/manual. Un sistema equipado con bomba puede sufrir bajo caudal, rotación inversa, vibración, fugas o un filtro bloqueado.

No inspeccione los ventiladores únicamente escuchando desde lejos. Confirme el sentido de giro de cada ventilador, la dirección del flujo de aire, el consumo de corriente, el nivel de vibración y la respuesta de arranque/parada en el punto de ajuste de temperatura programado. Un ventilador que gira en sentido inverso puede parecer que funciona normalmente mientras proporciona poco flujo de aire útil. Cuando hay varios ventiladores instalados, verifique que el controlador los active por etapas correctamente en lugar de arrancar repetidamente solo un banco.

Para sistemas de aceite bombeado, compare las temperaturas de entrada y salida, inspeccione la indicación de presión diferencial o de flujo si se proporciona y examine la bomba en busca de ruido anormal. Cuando los procedimientos del sitio lo permitan, revise el historial de protección del motor. Los disparos repetidos por sobrecarga pueden ser un síntoma de un problema mecánico y no eléctrico.

4. La circulación de aceite está restringida o el estado del aceite ha empeorado

El aceite de transformador proporciona aislamiento y transporta el calor lejos de las partes activas. Un nivel bajo de aceite, la formación de lodos, la entrada de humedad, la oxidación o la circulación restringida pueden reducir ambas funciones. El oscurecimiento del aceite por sí solo no constituye un diagnóstico completo, pero es un motivo para realizar pruebas en lugar de adivinar.

Compruebe el nivel del conservador o el indicador de nivel de aceite teniendo en cuenta la compensación de temperatura. Una lectura baja puede deberse a una fuga, al funcionamiento incorrecto del medidor o a una condición de presión anormal. Inspeccione bridas, válvulas, radiadores, boquillas, juntas y tuberías de refrigeración en busca de filtraciones. Examine también los respiraderos y sellos: un respiradero saturado o un sello dañado puede permitir la entrada de humedad en el sistema, debilitando gradualmente el rendimiento dieléctrico y acelerando el deterioro del aceite.

Para un transformador que ha operado a alta temperatura o muestra una tendencia térmica persistente, organice un análisis de aceite adecuado al plan de mantenimiento. Las pruebas típicas pueden incluir contenido de humedad, tensión de ruptura dieléctrica, acidez, tensión interfacial, análisis de gases disueltos y análisis de furano para evaluar el estado del aislamiento de papel. Los resultados de gases disueltos son especialmente importantes cuando el sobrecalentamiento puede ser interno, ya que los puntos calientes localizados pueden producir patrones de gases característicos.

5. Los defectos eléctricos internos están generando pérdidas anormales

No todos los problemas de sobrecalentamiento comienzan fuera del tanque. Las conexiones flojas o degradadas, el desgaste de contactos del cambiador de tomas, las corrientes circulantes, los fallos de puesta a tierra del núcleo, la deformación de devanados, las espiras en cortocircuito o una mala resistencia de contacto pueden generar calentamiento localizado que los ventiladores de refrigeración no pueden resolver. Inicialmente, estos fallos pueden presentarse como un aumento general de temperatura, pero suelen desarrollar señales de advertencia: resultados anormales de gases, sonido inusual, operaciones repetidas de protección, un cambio repentino en la corriente en vacío o una fase que se comporta de forma diferente a las demás.

Si las comprobaciones externas no explican la temperatura, evite la reenergización repetida simplemente para «ver si se estabiliza». Intensifique la investigación. Dependiendo del tipo de transformador y de los procedimientos del sitio, el trabajo de diagnóstico puede incluir pruebas de resistencia de aislamiento, medición de resistencia de devanados, pruebas de relación de transformación, análisis de respuesta en frecuencia de barrido, inspección termográfica de conexiones accesibles y una revisión detallada de las tendencias de gases disueltos.

Una secuencia práctica de inspección in situ

Cuando hay una alarma de temperatura activa, una secuencia tranquila y repetible reduce la posibilidad de pasar por alto lo evidente y mantiene al personal seguro. Siga en todo momento los requisitos del sitio relativos a bloqueo y etiquetado, arco eléctrico y trabajos con equipos energizados.

1. Confirme la alarma: compare los indicadores de temperatura y revise los registros recientes de carga, ambiente y etapas de refrigeración.
2. Evalúe la carga: registre todas las corrientes de fase, las condiciones de tensión, el factor de potencia cuando esté disponible, la corriente de neutro y evidencias de armónicos.
3. Inspeccione la trayectoria de refrigeración: compruebe el funcionamiento de los ventiladores, el estado de la bomba, la limpieza de los radiadores, el espacio libre para el flujo de aire, las posiciones de las válvulas y el nivel de aceite.
4. Utilice imágenes térmicas: escanee boquillas, terminaciones de cables, bancos de radiadores, motores de ventiladores, paneles de control y conexiones accesibles para detectar calentamiento desigual.
5. Compruebe los controles y auxiliares: verifique los ajustes del termostato, la activación escalonada de ventiladores, contactores, dispositivos de protección del motor, tensión de alimentación y lógica de alarma.
6. Revise el historial de aceite y diagnósticos: compare los hallazgos actuales con resultados anteriores de pruebas de aceite, datos de carga previos y notas de mantenimiento anteriores.
7. Decida el estado operativo: reduzca la carga, active la refrigeración de reserva disponible, aísle para reparación o disponga pruebas más exhaustivas según la gravedad y las evidencias.

Documentar las lecturas reales es importante. «Ventiladores comprobados OK» es mucho menos útil que «El banco de ventiladores 2 no arrancó en el punto de ajuste programado; alimentación del motor presente, bobina del contactor energizada, resistencia del devanado del motor anormal». Los registros claros facilitan la identificación de fallos recurrentes y ayudan a los equipos de ingeniería a distinguir una condición del sitio de un problema del equipo.

Las acciones correctivas deben corresponder a la causa raíz

Cuándo el reemplazo debe formar parte de la evaluación

El sobrecalentamiento repetido puede indicar que un diseño existente lleno de aceite ya no se adapta a la instalación. Esto es especialmente relevante cuando ha aumentado la densidad de carga, la ventilación es limitada, han cambiado los requisitos de seguridad contra incendios o la contención de aceite se ha convertido en una preocupación. Una decisión de reemplazo debe considerar no solo la capacidad nominal, sino también las condiciones ambientales, la carga armónica, la ventilación disponible de la sala, el acceso para mantenimiento, el nivel de fallo y la futura expansión.

Para subestaciones interiores y aplicaciones donde el comportamiento ante incendios y una menor exposición al mantenimiento son prioridades, puede valer la pena evaluar una alternativa de resina fundida. Jinshida Electric Power Technology proporciona equipos de transmisión y distribución para aplicaciones eléctricas industriales, de infraestructura, energías renovables y comerciales; suTransformador de distribución trifásico seco de resina fundida de 35 kV está diseñado para funciones de distribución de 35 kV/0.4 kV en entornos como plantas industriales, hospitales, centros de datos, operaciones mineras y sistemas de energías renovables. Su sistema de protección y control de temperatura permite una supervisión térmica más clara, mientras que su construcción de resina fundida elimina la necesidad de aceite aislante en el propio transformador.

Esto no significa que todas las unidades llenas de aceite que se calientan deban reemplazarse por un transformador seco. Un transformador refrigerado por aceite bien mantenido sigue siendo una solución eficaz en muchas instalaciones. La clave es tomar la decisión a partir de una evaluación documentada de la causa raíz, no bajo la presión de un único evento de alarma.

Evite que la próxima alarma se convierta en la misma llamada de servicio

La mejor acción correctiva incluye la prevención. Establezca revisiones de tendencias para las temperaturas del aceite superior y los devanados, la carga por fase, las horas de funcionamiento de los ventiladores, los resultados de pruebas de aceite y las condiciones ambientales. Limpie los radiadores conforme a un programa basado en el entorno real y no en un intervalo genérico de calendario. Pruebe los controles automáticos de refrigeración antes de las temporadas de carga máxima. Después de cualquier reparación, realice una comprobación funcional en condiciones controladas y confirme que el comportamiento de temperatura ha vuelto al patrón esperado.

El sobrecalentamiento suele ser la primera señal visible de un problema que se ha desarrollado silenciosamente. Al comprobar la carga, el flujo de aire, la circulación de aceite, los controles y el estado interno en un orden disciplinado, los equipos de mantenimiento pueden proteger la vida útil del aislamiento, reducir las paradas no planificadas y devolver el transformador a una operación estable con confianza.
