Medición vs. protección: Configuración de transformadores de corriente para interiores en paneles de aparamenta

Los datos energéticos precisos y una respuesta fiable ante fallas comienzan con decisiones separadas, incluso cuando ambas funciones se instalan en el mismo panel de aparamenta. Un transformador de corriente de medida se selecciona para reproducir la corriente de carga normal con un error controlado. Un transformador de corriente de protección se selecciona para seguir siendo útil cuando la corriente aumenta muy por encima de lo normal durante una falla. Tratar estas funciones como intercambiables puede dar como resultado un panel que registra la energía de forma aceptable pero retrasa la operación del relé, o uno que protege el alimentador mientras proporciona mediciones deficientes a baja carga.

El punto de partida es el circuito secundario previsto. Identifique cada medidor, relé, transductor, analizador y terminal de prueba conectado a cada núcleo, y luego defina el rango de corriente de operación y el nivel máximo de falla en la ubicación del TC. La relación, la clase de precisión, la carga nominal, la cantidad de núcleos y la disposición de instalación deben basarse en esa información. Seleccionar el TC únicamente a partir del tamaño del conductor primario omite las condiciones que determinan si la señal secundaria seguirá siendo fiable.

La medición y la protección someten a un TC a exigencias diferentes

Los núcleos de medida pasan la mayor parte de su vida útil alrededor de la carga normal. Su valor reside en un comportamiento predecible de relación y fase dentro del rango de corriente utilizado para facturación, supervisión, análisis de calidad de energía o gestión de carga. El rendimiento a baja corriente es importante cuando un alimentador tiene largos períodos de carga ligera, producción variable u operación en espera. Un TC adecuado cerca de la corriente nominal aún puede introducir un error relativo no deseable cuando la corriente real es una pequeña fracción de su valor primario nominal.

Los núcleos de protección afrontan una condición eléctrica diferente. Durante un cortocircuito o un evento de alta corriente de irrupción, el relé necesita una corriente secundaria que siga representando el evento primario lo suficientemente bien como para identificar su magnitud y dirección. Si el núcleo del TC se satura demasiado pronto, el relé recibe una forma de onda recortada o reducida. El resultado puede ser un disparo retardado, un comportamiento de restricción incorrecto o un registro de eventos que no describe la falla real.

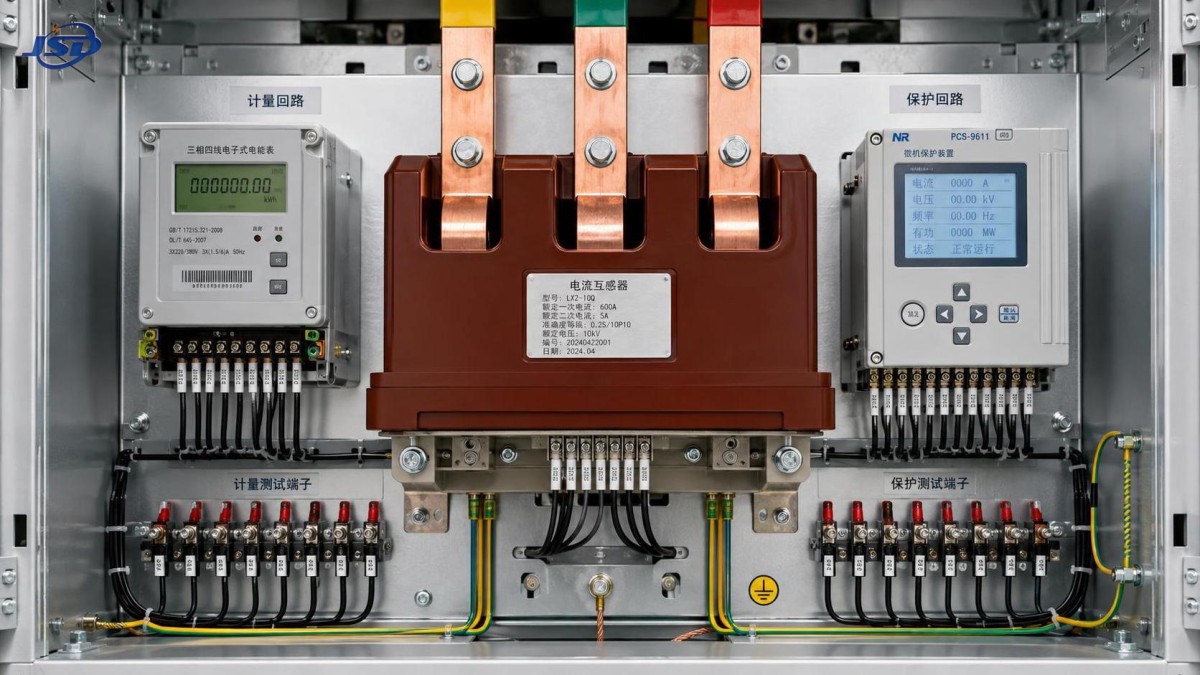

Un transformador de corriente interior de múltiples núcleos suele ser la disposición más adecuada cuando un conductor primario debe cumplir ambos propósitos. Cada núcleo dispone entonces de su propia clase, carga nominal, terminales secundarios y circuito conectado. La carcasa física puede compartirse, pero las funciones eléctricas permanecen separadas. No debe esperarse que un solo núcleo atienda a un medidor con calidad de facturación y a un relé de protección rápido, a menos que sus características documentadas cumplan explícitamente ambos requisitos con la carga conectada real.

Comience con la relación y luego compruébela frente al comportamiento real de la carga

La relación primario-secundario debe cubrir la corriente continua prevista sin crear una señal secundaria innecesariamente pequeña con la carga típica. Sobredimensionar la relación es un intento habitual de prever capacidad futura. Puede reducir la resolución a baja corriente, especialmente cuando se espera que un medidor o transductor distinga cambios moderados en un circuito con poca carga. También puede hacer que un relé de protección reciba una señal secundaria más débil para fallas de menor nivel, lo que puede afectar los ajustes de sensibilidad.

La expansión futura sigue siendo importante, pero debe abordarse deliberadamente. Compare la demanda máxima actual, la expansión creíble, la ampacidad del conductor, la capacidad nominal del interruptor y los supuestos del estudio de protección. Una relación seleccionada solo a partir del bastidor del interruptor puede ser engañosa cuando el cable conectado, el alimentador del transformador o la carga de proceso limitan la corriente normal muy por debajo de ese valor. Por el contrario, una relación basada únicamente en la carga actual puede requerir sustitución cuando se aumente la capacidad del panel.

Para circuitos con corriente muy variable, considere si la función de medida necesita un núcleo dedicado de menor relación, una disposición de TC de doble relación cuando sea apropiado, o una entrada de medidor y una especificación de TC diseñadas para el rango de medición requerido. La decisión debe basarse en la carga más baja que necesita una visibilidad significativa, no simplemente en la mayor corriente que pudiera producirse.

La carga es el circuito secundario completo, no un valor de placa

La carga del TC incluye la entrada del dispositivo conectado, interruptores de prueba, bloques de terminales, dispositivos intermedios y la resistencia de ambos conductores secundarios. Los tendidos largos entre una línea de aparamenta y un gabinete remoto de protección o medición pueden consumir una parte considerable de la carga disponible. La carga de un dispositivo impresa en voltamperios no describe el circuito completo una vez añadida la resistencia de los conductores de cobre.

Por lo tanto, el tamaño y el recorrido del conductor secundario deben incluirse en el cálculo del TC. Aumentar la longitud de los conductores incrementa la carga; reducir la sección transversal del conductor produce el mismo efecto. Los terminales adicionales instalados tardíamente por conveniencia durante la puesta en marcha también añaden resistencia. Estos efectos son especialmente importantes en los circuitos de protección porque la carga influye directamente en la tensión que el TC debe desarrollar antes de saturarse. Un núcleo de protección que parece adecuado en la entrada del relé puede resultar inadecuado después de incluir el cableado real del panel.

No resuelva esto simplemente seleccionando la mayor carga nominal disponible. Un TC de medida puede perder precisión si la carga conectada está muy por debajo o por encima del rango para el cual se declara su precisión. Para protección, el rendimiento de clase requerido debe evaluarse con la carga real y la exigencia de falla. El objetivo práctico es una correspondencia documentada entre la capacidad del TC y la carga del circuito instalado, con suficiente margen para cambios de cableado aprobados, pero sin depender de una capacidad de reserva no definida.

Interprete la clase de precisión en el contexto de la función

Las clases de medida describen el error de medición permitido bajo condiciones especificadas. Las clases de protección describen la capacidad del TC para suministrar corriente a una carga determinada hasta un múltiplo definido de la corriente nominal antes de que su error supere el límite aplicable. Las denominaciones pueden parecer similares en una ficha técnica, pero su significado es diferente. Una designación de menor error de medida no indica automáticamente un mejor desempeño ante fallas.

Las aplicaciones de protección también requieren atención a la función del relé. Un elemento simple de sobrecorriente temporizada y un elemento sensible de falla a tierra no imponen las mismas exigencias al TC. La protección diferencial, los esquemas de alta impedancia, los elementos direccionales, la restricción de corriente de irrupción del transformador y los sistemas de protección que deben permanecer estables ante fallas pasantes requieren una revisión más detallada del comportamiento de saturación, las características del punto de rodilla cuando sean pertinentes, la remanencia y la respuesta transitoria. El estudio de coordinación de protecciones proporciona parte de esta información, pero debe traducirse en requisitos para el TC en lugar de tratarse como un documento independiente.

La asimetría de falla merece especial atención. El desplazamiento de CC presente al inicio de una falla puede llevar un núcleo a la saturación con mayor severidad de lo que sugiere un valor de corriente simétrica. La ubicación de la falla, la impedancia de la fuente del sistema, el tiempo de despeje del interruptor y las características X/R afectan esta condición. Una especificación basada únicamente en la corriente de falla prospectiva simétrica puede dejar una debilidad no examinada en la ruta de medición del relé.

La asignación de núcleos y la polaridad evitan problemas de puesta en marcha evitables

Cada núcleo debe asignarse antes de emitir los planos del panel. Los diagramas de terminales deben mostrar la designación del núcleo, la relación, la clase, la carga, las marcas de polaridad, el punto de puesta a tierra secundaria, los enlaces de prueba, las facilidades de cortocircuito y el dispositivo de destino. Las etiquetas en el TC, los planos de cableado, la configuración del relé y los registros de puesta en marcha deben usar la misma identificación. Un núcleo etiquetado para medición en el extremo del dispositivo pero conectado a un circuito de protección no es un defecto menor de documentación; cambia la base del diseño.

La polaridad es igualmente importante. En la medición ordinaria de importación, una polaridad invertida puede indicar potencia negativa o producir una dirección de energía incorrecta. En la protección direccional, la protección diferencial y las disposiciones de corriente residual, una sola conexión de TC invertida puede crear una corriente de operación no deseada o bloquear un disparo real. La marca de dirección primaria debe alinearse con la dirección de referencia acordada para el flujo de potencia y la protección antes de comenzar la instalación de barras colectoras o cables.

El secundario del TC debe tener un único punto de puesta a tierra controlado conforme al esquema del panel. Varios puntos de tierra crean trayectorias paralelas y pueden introducir corriente circulante o resultados de prueba confusos. Dejar abierto un secundario de TC mientras circula corriente primaria es peligroso, ya que puede desarrollarse una alta tensión secundaria. Los bloques de prueba con contactos de cortocircuito deben seleccionarse y cablearse de modo que un dispositivo pueda aislarse sin abrir un circuito de TC energizado.

Los detalles de instalación afectan el rendimiento eléctrico

Un transformador de corriente interior debe ajustarse a la geometría real de la aparamenta, no solo a la capacidad nominal del conductor. Confirme las dimensiones de la ventana o la interfaz de la boquilla, el espaciamiento de las barras colectoras, las distancias de aislamiento, la disposición de fases, la orientación de montaje y el acceso a los terminales. Una instalación físicamente forzada puede someter el aislamiento a tensiones, hacer inaccesibles los terminales secundarios u ocultar las marcas de polaridad después de ensamblar el panel.

En las unidades montadas en barras colectoras, verifique que el conductor primario esté centrado según lo previsto por el fabricante y que los conductores de fases adyacentes no atraviesen la ventana de detección ni creen una influencia magnética no intencionada. Los TC montados en cables requieren un cuidado similar: el conductor completo de la fase debe pasar por la abertura, mientras que los conductores de conexión de pantallas o las trayectorias de retorno paralelas deben enrutarse de acuerdo con el esquema de protección. Hacer pasar solo parte de un conjunto de conductores en paralelo a través de un TC produce una medición que no representa la corriente total del alimentador.

El uso en interiores no elimina la revisión ambiental. La condensación, la acumulación de polvo, la vibración, la temperatura elevada dentro del gabinete y el espacio restringido para curvar cables pueden afectar la fiabilidad a largo plazo y el acceso para mantenimiento. Cuando un panel de aparamenta está asociado a un sistema colector de generación eólica, la disposición del transformador y del alimentador puede combinar corrientes de baja tensión del lado de la turbina con circuitos de colecta de media tensión. La selección del TC debe seguir la función específica del panel y el estudio de fallas, incluso cuando la instalación más amplia incluya equipos como unTransformador para generación de energía eólica con un lado de baja tensión de 0.69 kV y una conexión a la red de mayor tensión.

Verifique el circuito instalado antes de energizarlo

La puesta en marcha debe confirmar más que las etiquetas de relación. Inspeccione la placa de características del TC frente a los planos aprobados, verifique cada circuito secundario de extremo a extremo y confirme que la escala del medidor y los ajustes de TC del relé coincidan con la relación instalada. La inyección primaria u otra prueba funcional adecuada puede validar la asociación de fases, la polaridad, los valores de corriente y la respuesta esperada del relé o medidor. Las pruebas de inyección secundaria son útiles para la lógica del relé, pero por sí solas no demuestran la polaridad primaria-secundaria instalada ni el recorrido de las fases.

Registre las longitudes reales de los conductores secundarios, los tamaños de conductor, las adiciones de terminales y las cargas finales de los dispositivos cuando difieran de los supuestos de diseño. Este registro es valioso cuando se revisan los ajustes de protección después de una modificación del panel. Cambios como sustituir un medidor electromecánico por un analizador digital, ampliar el recorrido de un cable o añadir una segunda entrada de relé pueden alterar la carga lo suficiente como para requerir una reevaluación del TC.

La configuración más fiable separa la precisión de medición de la capacidad de supervivencia de la protección y luego vincula ambas con el cableado real y el estudio del sistema. La relación, la clase, la carga, la polaridad y la geometría de instalación forman una única disposición eléctrica. Cuando se revisan conjuntamente antes de la fabricación y de nuevo después del cableado, el transformador de corriente interior se convierte en una interfaz de medición fiable en lugar de una limitación pasada por alto dentro del panel de aparamenta.
