القياس مقابل الحماية: تهيئة محولات التيار الداخلية للوحات المفاتيح الكهربائية

تبدأ بيانات الطاقة الدقيقة والاستجابة الموثوقة للأعطال بالفصل بين القرارات، حتى عند تركيب الوظيفتين في لوحة المفاتيح الكهربائية نفسها. يُختار محول التيار الخاص بالقياس لإعادة إنتاج تيار الحمل العادي ضمن خطأ مُتحكَّم فيه. ويُختار محول التيار الخاص بالحماية ليبقى فعالًا عندما يرتفع التيار كثيرًا عن المستوى الطبيعي أثناء حدوث عطل. إن التعامل مع هاتين الوظيفتين على أنهما قابلتان للاستبدال قد ينتج عنه لوحة تسجل الطاقة بصورة مقبولة لكنها تؤخر تشغيل المرحل، أو لوحة تحمي المغذي بينما تقدم قياسات ضعيفة عند الأحمال المنخفضة.

نقطة البداية هي دائرة الثانوي المقصودة. حدّد كل عداد ومرحل ومحوّل إشارة ومحلل وطرف اختبار متصل بكل قلب، ثم حدّد نطاق تيار التشغيل وأقصى مستوى للعطل عند موقع محول التيار. يجب أن تتبع نسبة التحويل وفئة الدقة والحمل المقنن وعدد القلوب وترتيب التركيب هذه المعلومات. إن اختيار محول التيار بالاعتماد على حجم الموصل الابتدائي وحده يُغفل الظروف التي تحدد ما إذا كانت إشارة الثانوي ستبقى موثوقة.

يتعرض محول التيار لإجهادات مختلفة في القياس والحماية

تقضي قلوب القياس معظم عمرها التشغيلي عند مستويات الحمل العادية. وتكمن قيمتها في أداء متوقع للنسبة والطور عبر نطاق التيار المستخدم للفوترة أو المراقبة أو تحليل جودة القدرة أو إدارة الأحمال. ويكتسب الأداء عند التيارات المنخفضة أهمية عندما يمر المغذي بفترات طويلة من الحمل الخفيف أو الإنتاج المتغير أو التشغيل الاحتياطي. قد يظل محول التيار الملائم قرب التيار المقنن مُسببًا خطأً نسبيًا غير مرغوب فيه عندما يكون التيار الفعلي جزءًا صغيرًا من قيمته الابتدائية المقننة.

تواجه قلوب الحماية حالة كهربائية مختلفة. أثناء القصر الكهربائي أو حدث تيار الاندفاع المرتفع، يحتاج المرحل إلى تيار ثانوي يمثل الحدث الابتدائي بما يكفي لتحديد مقداره واتجاهه. إذا تشبع قلب محول التيار مبكرًا جدًا، يرى المرحل شكل موجة مقصوصًا أو منخفضًا. وقد تكون النتيجة تأخر الفصل، أو سلوك كبح غير صحيح، أو سجل حدث لا يصف العطل الفعلي.

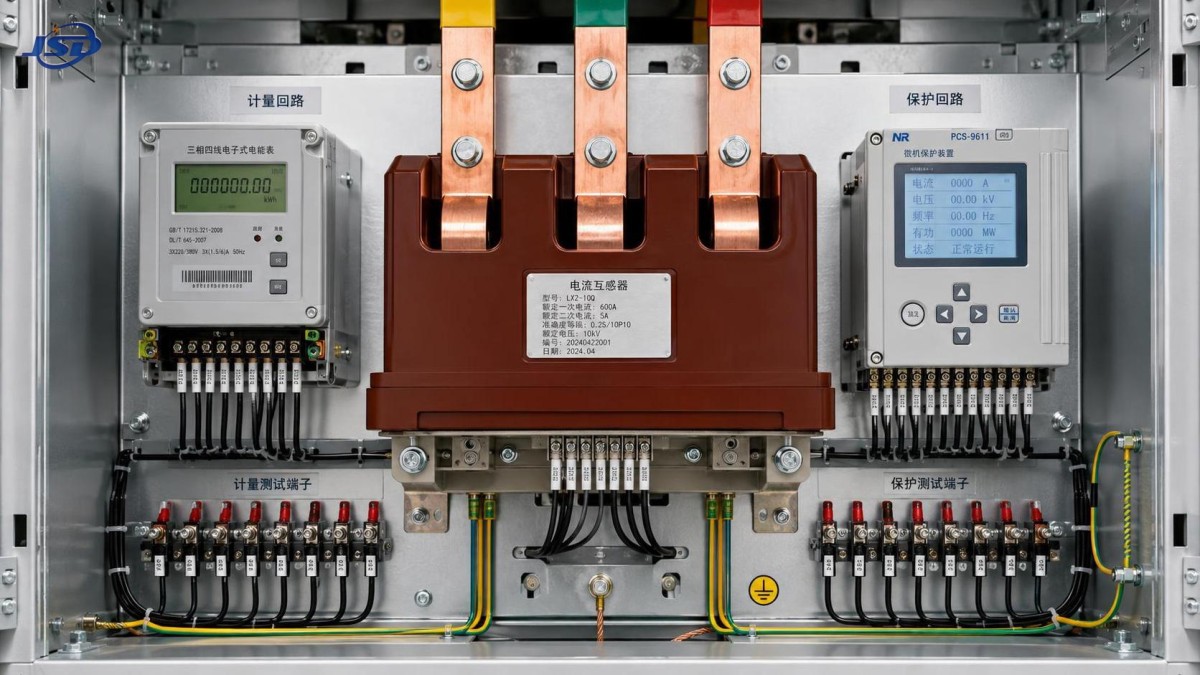

غالبًا ما يكون محول التيار الداخلي متعدد القلوب هو الترتيب الأنسب عندما يجب أن يخدم موصل ابتدائي واحد الغرضين معًا. عندئذٍ يكون لكل قلب فئته الخاصة وتصنيف حمله وأطرافه الثانوية ودائرته المتصلة. قد يكون الغلاف المادي مشتركًا، لكن المهام الكهربائية تبقى منفصلة. لا ينبغي توقع أن يخدم قلب واحد عدادًا بجودة الفوترة ومرحل حماية سريعًا ما لم تستوفِ خصائصه الموثقة صراحةً كلا المتطلبين عند الحمل المتصل الفعلي.

ابدأ بنسبة التحويل، ثم اختبرها مقابل سلوك الحمل الفعلي

يجب أن تغطي نسبة الابتدائي إلى الثانوي التيار المستمر المتوقع دون إنشاء إشارة ثانوية صغيرة دون داعٍ عند الحمل المعتاد. إن المبالغة في نسبة التحويل محاولة شائعة لتوفير سعة مستقبلية. وقد تقلل الدقة عند التيار المنخفض، لا سيما عندما يُتوقع من عداد أو محول إشارة تمييز التغيرات البسيطة في دائرة ذات حمل خفيف. وقد تؤدي أيضًا إلى تلقي مرحل الحماية إشارة ثانوية أضعف للأعطال منخفضة المستوى، مما قد يؤثر في إعدادات الحساسية.

لا يزال التوسع المستقبلي مهمًا، لكن ينبغي التعامل معه بصورة مدروسة. قارن بين أقصى طلب حالي، والتوسع المحتمل، وسعة تحمل الموصل للتيار، وتصنيف القاطع، وافتراضات دراسة الحماية. قد تكون نسبة التحويل المختارة بناءً على إطار القاطع فقط مضللة عندما يحد الكابل المتصل أو مغذي المحول أو حمل العملية من التيار العادي إلى مستوى أدنى بكثير من تلك القيمة. وعلى العكس، قد تتطلب النسبة القائمة على الحمل الحالي فقط الاستبدال عند رفع تصنيف اللوحة.

بالنسبة للدوائر ذات التيار المتغير على نطاق واسع، انظر فيما إذا كانت وظيفة القياس تحتاج إلى قلب مخصص بنسبة أقل، أو ترتيب محول تيار مزدوج النسبة حيثما كان مناسبًا، أو دخل عداد ومواصفة محول تيار مصممين لنطاق القياس المطلوب. ينبغي أن يستند القرار إلى أدنى حمل يحتاج إلى رؤية ذات معنى، وليس فقط إلى أكبر تيار قد يحدث.

الحمل هو دائرة الثانوي الكاملة، وليس رقمًا على لوحة البيانات

يشمل حمل محول التيار دخل الجهاز المتصل، ومفاتيح الاختبار، وكتل الأطراف، وأجهزة الربط البيني، ومقاومة موصلي الثانوي كليهما. يمكن أن تستهلك المسارات الطويلة بين صف لوحات المفاتيح الكهربائية وخزانة الحماية أو القياس البعيدة جزءًا كبيرًا من الحمل المتاح. لا يصف حمل الجهاز المطبوع بوحدة فولت أمبير الدائرة الكاملة بعد إضافة مقاومة موصلات النحاس.

لذلك يجب أن يدخل مقاس موصلات الثانوي ومسارها في حساب محول التيار. تزيد زيادة طول الموصلات من الحمل؛ ويؤدي تقليل مساحة مقطع الموصل إلى الأمر نفسه. كما تضيف الأطراف الإضافية التي تُركّب متأخرًا لتسهيل التشغيل مقاومةً إضافية. وتكتسب هذه التأثيرات أهمية خاصة لدوائر الحماية لأن الحمل يؤثر مباشرة في الجهد الذي يجب أن يولده محول التيار قبل التشبع. قد يصبح قلب الحماية الذي يبدو ملائمًا عند دخل المرحل غير ملائم بعد تضمين التوصيلات الفعلية للوحة.

لا تحل هذه المسألة بمجرد اختيار أكبر تصنيف حمل متاح. قد يفقد محول تيار القياس دقته إذا كان الحمل المتصل أقل أو أعلى بكثير من النطاق الذي أُعلنت دقته ضمنه. بالنسبة للحماية، يجب تقييم أداء الفئة المطلوبة عند الحمل الفعلي وواجب العطل. الهدف العملي هو تطابق موثق بين قدرة محول التيار وحمل الدائرة المركبة، مع سماحية كافية لتغييرات الأسلاك المعتمدة، ولكن دون الاعتماد على سعة احتياطية غير محددة.

اقرأ فئة الدقة في سياق المهمة

تصف فئات القياس خطأ القياس المسموح به في ظل ظروف محددة. وتصف فئات الحماية قدرة محول التيار على تزويد حمل محدد بالتيار حتى مضاعف معين من التيار المقنن قبل أن يتجاوز خطؤه الحد المطبق. قد تبدو التسميات متشابهة في ورقة البيانات، لكن معناها مختلف. إن تصنيف خطأ القياس الأقل لا يشير تلقائيًا إلى أداء أفضل عند الأعطال.

تتطلب تطبيقات الحماية أيضًا الانتباه إلى وظيفة المرحل. لا يفرض عنصر زيادة التيار الزمني البسيط وعنصر عطل الأرض الحساس المتطلبات نفسها على محول التيار. تتطلب الحماية التفاضلية، ومخططات الممانعة العالية، والعناصر الاتجاهية، وكبح تيار اندفاع المحول، وأنظمة الحماية التي يجب أن تبقى مستقرة لأعطال العبور، مراجعة أكثر تفصيلًا لسلوك التشبع، وخصائص نقطة الركبة عند الاقتضاء، والمغناطيسية المتبقية، والاستجابة العابرة. توفر دراسة تنسيق الحماية جزءًا من هذه المعلومات، لكن يجب تحويلها إلى متطلبات لمحول التيار بدلًا من التعامل معها كمستند منفصل.

يستحق عدم تماثل العطل اهتمامًا خاصًا. فقد يدفع مركّب التيار المستمر الموجود عند بداية العطل القلب نحو التشبع بدرجة أشد مما توحي به قيمة التيار المتناظر. يؤثر موقع العطل، وممانعة مصدر النظام، وزمن فصل القاطع، وخصائص X/R في هذه الحالة. قد تترك المواصفة المعتمدة فقط على تيار العطل المتوقع المتناظر نقطة ضعف غير مفحوصة في مسار قياس المرحل.

تخصيص القلوب والقطبية يمنعان مشكلات التشغيل التي يمكن تجنبها

ينبغي تخصيص كل قلب قبل إصدار رسومات اللوحة. يجب أن تُظهر مخططات الأطراف تعيين القلب، ونسبة التحويل، والفئة، والحمل، وعلامات القطبية، ونقطة تأريض الثانوي، وروابط الاختبار، ووسائل القصر، والجهاز المقصود. يجب أن تستخدم الملصقات على محول التيار، ورسومات الأسلاك، وتهيئة المرحل، وسجلات التشغيل الهوية نفسها. إن القلب الموسوم للقياس عند طرف الجهاز لكنه موصول بدائرة حماية ليس عيبًا بسيطًا في التوثيق؛ بل يغير أساس التصميم.

القطبية مهمة بالقدر نفسه. في قياس الاستيراد العادي، قد تُظهر القطبية المعكوسة قدرة سالبة أو تنتج اتجاه طاقة غير صحيح. في الحماية الاتجاهية، والحماية التفاضلية، وترتيبات التيار المتبقي، يمكن لوصلة محول تيار معكوسة واحدة أن تُنشئ تيار تشغيل غير مرغوب فيه أو تمنع فصلًا حقيقيًا. يجب محاذاة علامة اتجاه الابتدائي مع اتجاه تدفق القدرة المرجعي واتجاه الحماية المتفق عليهما قبل بدء تركيب قضبان التوصيل أو الكابلات.

يجب أن يكون لثانوي محول التيار نقطة تأريض واحدة مضبوطة وفقًا لمخطط اللوحة. تؤدي نقاط التأريض المتعددة إلى إنشاء مسارات متوازية وقد تُحدث تيارًا دائريًا أو نتائج اختبار مربكة. إن ترك ثانوي محول التيار مفتوحًا أثناء تدفق التيار الابتدائي أمر خطير لأن جهدًا ثانويًا مرتفعًا قد يتولد. يجب اختيار وتوصيل كتل الاختبار ذات نقاط التلامس القصيرة بحيث يمكن عزل الجهاز دون فتح دائرة محول تيار تحت الجهد.

تؤثر تفاصيل التركيب في الأداء الكهربائي

يجب أن يتناسب محول التيار الداخلي مع هندسة لوحة المفاتيح الكهربائية الفعلية، وليس فقط مع تصنيف الموصل الاسمي. تأكد من أبعاد النافذة أو واجهة الجلبة، وتباعد قضبان التوصيل، ومسافات العزل، وترتيب الأطوار، واتجاه التركيب، وإمكانية الوصول إلى الأطراف. قد يسبب التركيب القسري ماديًا إجهادًا للعزل، أو يجعل أطراف الثانوي غير قابلة للوصول، أو يحجب علامات القطبية بعد تجميع اللوحة.

بالنسبة للوحدات المركبة على قضبان التوصيل، تحقق من تمركز الموصل الابتدائي كما تقصده الشركة المصنعة ومن عدم مرور موصلات الأطوار المجاورة عبر نافذة الاستشعار أو توليد تأثير مغناطيسي غير مقصود. تتطلب محولات التيار المركبة على الكابلات عناية مماثلة: يجب أن يمر موصل الطور الكامل عبر الفتحة، بينما يجب توجيه موصلات ربط الشاشة أو مسارات العودة المتوازية وفقًا لمخطط الحماية. إن تمرير جزء فقط من مجموعة موصلات متوازية عبر محول تيار ينتج قياسًا لا يمثل تيار المغذي الكلي.

لا يلغي الاستخدام الداخلي الحاجة إلى المراجعة البيئية. يمكن أن يؤثر التكاثف وتراكم الغبار والاهتزاز وارتفاع درجة حرارة الغلاف وضيق مساحة انحناء الكابلات في الموثوقية طويلة الأجل وإمكانية الوصول للصيانة. عندما ترتبط لوحة المفاتيح الكهربائية بنظام تجميع لتوليد طاقة الرياح، قد يجمع ترتيب المحول والمغذي بين تيارات جانب التوربين منخفضة الجهد ودوائر التجميع متوسطة الجهد. ينبغي أن يتبع اختيار محول التيار مهمة اللوحة المحددة ودراسة العطل، حتى عندما يتضمن التركيب الأوسع معدات مثل محول لتوليد طاقة الرياح بجهة جهد منخفض 0.69 kV واتصال بالشبكة بجهد أعلى.

تحقق من الدائرة المركبة قبل التغذية بالجهد

ينبغي أن يؤكد التشغيل ما هو أكثر من ملصقات نسبة التحويل. افحص لوحة بيانات محول التيار مقارنةً بالرسومات المعتمدة، وتحقق من كل دائرة ثانوية من طرف إلى طرف، وتأكد من تطابق معايرة العداد وإعدادات محول التيار في المرحل مع النسبة المركبة. يمكن لحقن ابتدائي أو اختبار وظيفي مناسب آخر التحقق من ارتباط الطور والقطبية وقيم التيار واستجابة المرحل أو العداد المتوقعة. تكون اختبارات الحقن الثانوي مفيدة لمنطق المرحل، لكنها لا تثبت بمفردها قطبية الابتدائي إلى الثانوي المركبة أو مسار الطور.

سجل أطوال موصلات الثانوي الفعلية، ومقاسات الموصلات، وإضافات الأطراف، وأحمال الأجهزة النهائية عندما تختلف عن افتراضات التصميم. يكون هذا السجل مفيدًا عند مراجعة إعدادات الحماية بعد تعديل اللوحة. يمكن لتغييرات مثل استبدال عداد كهروميكانيكي بمحلل رقمي، أو تمديد مسار كابل، أو إضافة دخل مرحل ثانٍ، أن تغير الحمل بالقدر الكافي ليتطلب إعادة تقييم محول التيار.

يفصل التكوين الأكثر موثوقية بين دقة القياس وقدرة الحماية على الصمود، ثم يربط كليهما بالأسلاك الفعلية ودراسة النظام. تشكل نسبة التحويل والفئة والحمل والقطبية وهندسة التركيب ترتيبًا كهربائيًا واحدًا. عندما تُراجع معًا قبل التصنيع ومرة أخرى بعد التوصيل، يصبح محول التيار الداخلي واجهة قياس موثوقة بدلًا من كونه قيدًا مهمَلًا داخل لوحة المفاتيح الكهربائية.
