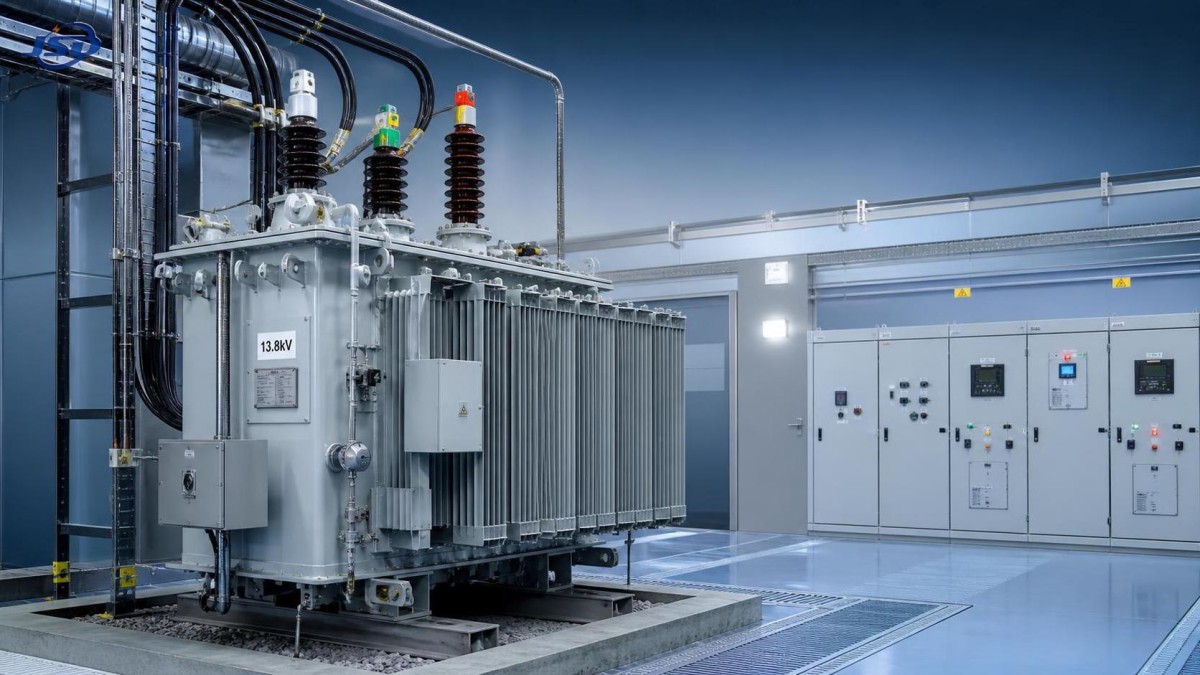

Pérdidas en transformadores de distribución eléctrica: cómo mejorar los costes energéticos durante su vida útil

Para los responsables de la toma de decisiones empresariales, un transformador de distribución eléctrica es más que una compra de capital; es un factor de costes energéticos a largo plazo.

Las pérdidas del transformador pueden acumularse durante décadas, afectando a los presupuestos operativos, los objetivos de sostenibilidad, la fiabilidad de los equipos y el retorno global de las inversiones en infraestructura eléctrica.

Comprender las pérdidas en vacío y con carga ayuda a las organizaciones a seleccionar equipos eficientes, optimizar el rendimiento durante el ciclo de vida y tomar decisiones de inversión justificables antes de iniciar la adquisición.

La conclusión central es sencilla: el precio de compra más bajo rara vez genera el menor coste durante la vida útil de un transformador energizado continuamente.

Las organizaciones deben evaluar cada transformador de distribución eléctrica considerando las pérdidas anuales de energía, la carga prevista, los precios de la electricidad, las horas de funcionamiento, el riesgo de mantenimiento y la vida útil planificada.

Este enfoque cambia la adquisición de comparar precios de placa a comparar el rendimiento económico de diseños de transformadores competidores durante toda su vida operativa.

Por qué las pérdidas del transformador importan más que el precio inicial

Un transformador puede funcionar de forma fiable durante 25 a 40 años, por lo que incluso diferencias modestas de eficiencia pueden generar costes acumulados de electricidad considerables.

A diferencia de muchos activos industriales, los transformadores consumen energía siempre que están energizados, incluidos los periodos en los que la demanda aguas abajo es baja o inexistente.

Esto hace que la gestión de pérdidas sea especialmente importante para fábricas, complejos comerciales, instalaciones relacionadas con datos, infraestructuras públicas y proyectos de conexión de energías renovables.

Para los responsables de la toma de decisiones, la cuestión no es simplemente el cumplimiento de eficiencia. Es si la unidad seleccionada respalda costes operativos previsibles y planes de capacidad a largo plazo.

Las pérdidas más elevadas aumentan directamente las facturas de electricidad, pero también pueden elevar las temperaturas de funcionamiento, acelerar el envejecimiento del aislamiento y reducir la flexibilidad práctica de carga.

En ubicaciones con tarifas energéticas elevadas o funcionamiento ininterrumpido, los costes por pérdidas pueden superar varias veces el precio de compra original del transformador.

El caso empresarial se fortalece cuando las organizaciones consideran la contabilidad de carbono, los objetivos internos de reducción energética, la gestión de la demanda de la red eléctrica y la incertidumbre de los precios futuros de la electricidad.

Por lo tanto, una decisión de adquisición debe incluir una evaluación de pérdidas capitalizadas, en lugar de basarse únicamente en la capacidad nominal, la relación de tensión y el coste cotizado del equipo.

Comprenda las dos categorías de pérdidas antes de comparar diseños

Las pérdidas del transformador se dividen generalmente en pérdidas en vacío y pérdidas con carga. Cada una se comporta de forma diferente, por lo que ambas deben evaluarse frente a las condiciones reales de funcionamiento.

Las pérdidas en vacío, también llamadas pérdidas en el núcleo o pérdidas en el hierro, se producen siempre que el transformador está energizado, independientemente de que suministre una carga significativa.

Estas pérdidas se originan principalmente por la histéresis magnética y las corrientes parásitas en el material del núcleo, ya que la tensión alterna magnetiza continuamente el acero.

Dado que las pérdidas en vacío se producen de forma continua, son especialmente importantes cuando los transformadores permanecen energizados durante muchas horas con una carga media relativamente baja.

Entre los ejemplos se incluyen edificios de oficinas, desarrollos residenciales, instalaciones alimentadas mediante respaldo, redes municipales y plantas industriales con programas de producción estacionales o variables.

Las pérdidas con carga, a menudo denominadas pérdidas en cobre, aumentan a medida que la corriente circula por los devanados, conductores, conexiones y otros componentes conductores del transformador.

Varían aproximadamente con el cuadrado de la corriente de carga. Por lo tanto, un transformador muy cargado puede experimentar pérdidas de energía relacionadas con la carga desproporcionadamente mayores.

Las pérdidas parásitas también contribuyen bajo carga, causadas por el flujo magnético de dispersión que induce corrientes circulantes en los devanados, las paredes del tanque, las piezas estructurales y las abrazaderas.

Una cotización de proveedor que muestra una sola cifra de pérdidas es insuficiente. Los compradores necesitan que se indiquen por separado las pérdidas en vacío, las pérdidas con carga, la impedancia, la elevación de temperatura y las condiciones de ensayo.

Calcule el coste durante la vida útil utilizando supuestos operativos específicos del sitio

La comparación financiera más útil convierte las pérdidas en costes anuales de energía y, a continuación, evalúa dichos costes durante la vida útil prevista del transformador en la organización.

La pérdida anual de energía en vacío puede estimarse multiplicando la pérdida en vacío en kilovatios por el número de horas energizadas cada año.

Para equipos energizados continuamente, esta cifra normalmente es de 8,760 horas. Solo debe reducirse cuando un plan operativo documentado incluya periodos de desenergización.

La energía anual perdida con carga depende de la pérdida con carga nominal, las horas anuales de funcionamiento y el cuadrado del porcentaje de carga media previsto.

Por ejemplo, un transformador que funciona al 70 por ciento de la corriente nominal experimenta aproximadamente el 49 por ciento de su valor de pérdidas en cobre a plena carga.

Este cálculo simplificado debe perfeccionarse cuando los perfiles de carga sean muy variables, especialmente en procesos industriales, carga de vehículos eléctricos o instalaciones de generación renovable.

Multiplique las pérdidas anuales de energía por el precio de electricidad aplicable, incluidas las tarifas, los cargos relacionados con la demanda cuando sean pertinentes y los supuestos previstos de escalada futura de precios.

Después, descuente los costes operativos futuros a valor presente utilizando la tasa de inversión estándar de la organización. Esto permite comparar las opciones de compra competidoras de manera coherente.

Los responsables de la toma de decisiones deben solicitar supuestos transparentes a los proveedores en lugar de aceptar afirmaciones genéricas de ahorro que no reflejen las condiciones reales de carga o tarifas.

Un modelo fiable también considera si los costes de electricidad difieren según el horario de uso. Las pérdidas en periodos punta pueden tener consecuencias financieras sustancialmente mayores de lo que sugieren las estimaciones basadas en tarifas medias.

Ajuste la eficiencia del transformador al perfil de carga real

El sobredimensionamiento es una fuente común de costes evitables durante la vida útil. Puede reducir las pérdidas con carga, pero puede aumentar las pérdidas en vacío y el gasto de capital innecesario.

El subdimensionamiento genera un problema diferente: temperatura de funcionamiento elevada, mayores pérdidas con carga, menor margen de sobrecarga y potencialmente un deterioro más rápido del aislamiento durante los picos de demanda.

La mejor potencia nominal depende de los datos de demanda medidos, la expansión prevista, los factores de diversidad, el factor de potencia, el contenido armónico, las condiciones ambientales y la redundancia requerida.

Muchos sitios no operan cerca de su carga de diseño original. Los cambios en la producción, los programas de eficiencia, la rotación de inquilinos y la generación distribuida pueden modificar la demanda de forma significativa.

Los datos históricos por intervalos son más útiles que una sola lectura de demanda máxima. Revelan con qué frecuencia el transformador opera a niveles de carga bajos, medios y altos.

Cuando el crecimiento futuro es incierto, las organizaciones pueden comparar una unidad única de mayor tamaño con ampliaciones de capacidad por fases, funcionamiento en paralelo o una arquitectura de distribución modular.

Este análisis ayuda a evitar pagar penalizaciones continuas por pérdidas en el núcleo para una capacidad que puede permanecer sin utilizar durante gran parte de la vida útil del transformador.

Por el contrario, las instalaciones críticas pueden justificar capacidad adicional pese a cierto compromiso de eficiencia cuando los requisitos de continuidad y los costes de interrupción superan los ahorros de energía.

Especifique características del núcleo, devanado y fabricación que reduzcan las pérdidas

El rendimiento de pérdidas está fuertemente influido por la calidad del acero del núcleo, el diseño del núcleo, la geometría del devanado, la selección de conductores, los sistemas de aislamiento y el control de los procesos de fabricación.

El acero al silicio de grano orientado laminado en frío de alta calidad puede reducir las pérdidas magnéticas cuando los procesos de corte, apilado, aislamiento y sujeción del núcleo se controlan adecuadamente.

Las juntas del núcleo, el control de rebabas, la alineación de las laminaciones y la manipulación de materiales son importantes porque pequeñas inconsistencias de fabricación pueden aumentar la corriente en vacío, las pérdidas y el ruido.

El diseño del devanado influye en la resistencia, el flujo de dispersión, la resistencia mecánica, el comportamiento de refrigeración y la capacidad del transformador para soportar fuerzas de cortocircuito durante fallos.

Los devanados de cobre pueden ofrecer menor resistencia y un sólido rendimiento eléctrico, aunque la decisión final debe considerar la calidad total del diseño y no solo el material del conductor.

Los devanados de lámina de baja tensión pueden mejorar la estabilidad mecánica y la distribución de corriente en diseños adecuados, ayudando a gestionar los esfuerzos de cortocircuito y el calentamiento localizado.

Para aplicaciones industriales, los compradores también deben evaluar la carga armónica. Las cargas no lineales pueden generar pérdidas adicionales por corrientes parásitas que los supuestos estándar de carga podrían pasar por alto.

Pregunte a los fabricantes si las cifras de pérdidas cotizadas se aplican a la frecuencia nominal, la temperatura especificada y la configuración operativa prevista, incluida la posición de tomas cuando corresponda.

Utilice especificaciones de adquisición que protejan el caso empresarial

Una especificación sólida define pérdidas máximas garantizadas, en lugar de tratar la eficiencia como una característica no vinculante del producto o una declaración general de marketing.

Debe indicar la pérdida nominal en vacío, la pérdida nominal con carga, las normas aplicables, los métodos de ensayo, las tolerancias y el tratamiento financiero de las pérdidas excesivas.

Los valores de pérdidas capitalizadas son especialmente útiles en licitaciones competitivas. Asignan un valor económico a cada vatio de pérdida en vacío y con carga.

Los proveedores pueden entonces optimizar sus diseños según la economía energética real del comprador, en lugar de competir principalmente mediante reducciones del precio inicial del equipo.

El valor capitalizado de las pérdidas en vacío normalmente debe ser mayor cuando el equipo permanece energizado de forma continua y la carga media del sitio es moderada.

El valor de las pérdidas con carga debe aumentar cuando se espera que el transformador funcione cerca de su capacidad, los precios de electricidad sean elevados o los márgenes de refrigeración sean limitados.

Las especificaciones deben exigir documentación de ensayos rutinarios e identificar si se necesitan ensayos independientes presenciados para proyectos de adquisición críticos, de alto valor o repetitivos.

El cumplimiento de requisitos reconocidos, incluidas las normas IEC, IEEE, ANSI o locales pertinentes, establece una base de referencia, pero no sustituye las garantías de pérdidas específicas del proyecto.

Los compradores deben comparar las cotizaciones en un programa técnico común. Las diferencias en la referencia de temperatura, los accesorios, la disposición de refrigeración, la impedancia y las tomas pueden distorsionar las comparaciones.

Considere una solución de 13.8kV para proyectos de distribución

Para instalaciones alimentadas por una red de distribución de 13.8kV, la selección del transformador debe alinear la conversión de tensión, el perfil de carga, la capacidad ante fallos, el entorno de instalación y los objetivos del ciclo de vida.

UnTransformador de distribución de 13.8kV correctamente especificado puede reducir la media tensión a niveles prácticos de baja tensión para sistemas de distribución industriales, comerciales y civiles.

La capacidad disponible debe reflejar la demanda medida y prevista. Un rango de 30 a 2500 kVA puede admitir aplicaciones variadas, pero el dimensionamiento correcto sigue siendo esencial.

Las opciones típicas de tensión secundaria pueden incluir 0.4kV, 0.416kV, 0.420kV, 0.440kV o 0.480kV, según los requisitos regionales y los equipos conectados.

A 50Hz o 60Hz, el diseño del transformador debe adaptarse al sistema operativo. La frecuencia, el grupo vectorial, la relación de tensión y los objetivos de pérdidas deben confirmarse desde el principio.

Jinshida Electric Power Technology Co., Ltd. admite requisitos personalizados de tensión, capacidad, frecuencia, grupo de conexión y pérdidas para aplicaciones de distribución eléctrica.

Características como el devanado de cobre de alta tensión, el devanado de lámina de baja tensión, materiales de aislamiento de calidad y el procesamiento controlado de acero al silicio pueden favorecer un funcionamiento fiable a largo plazo.

Para los compradores, la cuestión relevante sigue siendo el rendimiento medible: solicite pérdidas garantizadas, registros de ensayo, evidencias de certificación aplicables, compromisos de entrega y alcance del soporte posventa.

Reduzca las pérdidas después de la puesta en servicio mediante mejores operaciones

La adquisición establece la base de eficiencia, pero las prácticas operativas determinan si el transformador sigue proporcionando el rendimiento esperado durante su ciclo de vida con el paso del tiempo.

Supervise rutinariamente la carga, la tensión, la temperatura y la calidad de la energía. Los datos de tendencias pueden revelar condiciones de sobrecarga, pérdidas inusuales, problemas de refrigeración o cambios en la demanda aguas abajo.

Las inspecciones térmicas pueden identificar conexiones flojas y puntos calientes anormales antes de que se conviertan en desperdicio de energía, daños al equipo o interrupciones no planificadas del servicio.

En las unidades llenas de aceite, los análisis periódicos del aceite ayudan a evaluar la humedad, los gases disueltos, la rigidez dieléctrica y el estado del aislamiento, respaldando una planificación de mantenimiento informada.

Mantenga despejados los radiadores, ventiladores, conductos y vías de ventilación. La refrigeración restringida eleva la temperatura, aumenta las pérdidas relacionadas con la resistencia y contribuye al envejecimiento acelerado del aislamiento.

Revise los ajustes de tomas cuando cambien las condiciones de tensión del sistema. Los ajustes incorrectos pueden producir una tensión secundaria no deseada, un funcionamiento ineficiente y esfuerzos evitables en las cargas conectadas.

Cuando varios transformadores funcionan en paralelo, evalúe el reparto de carga. Una carga desigual puede hacer que una unidad incurra en pérdidas excesivas en cobre mientras otra permanece infrautilizada.

Las instalaciones con cargas no lineales considerables deben medir los armónicos periódicamente y confirmar que los límites de carga del transformador consideren el calentamiento adicional y los efectos de corrientes parásitas.

Evalúe conjuntamente la fiabilidad y la eficiencia

La eficiencia energética no debe evaluarse por separado de la fiabilidad. Un fallo del transformador puede generar pérdidas de producción, exposición a riesgos de seguridad, costes de reparación y consecuencias reputacionales.

Los diseños de bajas pérdidas también deben proporcionar una coordinación de aislamiento adecuada, resistencia a cortocircuitos, margen térmico, resistencia a rayos y durabilidad mecánica para la aplicación.

Por lo tanto, una calidad de fabricación fiable forma parte de la economía durante la vida útil. Un rendimiento de pérdidas estable depende de materiales consistentes, control de procesos, ensayos y gestión de calidad documentada.

Los responsables de la toma de decisiones deben evaluar la experiencia del proveedor en climas, clases de tensión, industrias y regiones de entrega comparables, en lugar de basarse únicamente en una hoja de especificaciones.

El plazo de entrega y la disponibilidad de servicio también son importantes. Un transformador eficiente que no puede sustituirse rápidamente después de un fallo grave puede exponer a la empresa a tiempos de inactividad inaceptables.

Una evaluación del ciclo de vida debe asignar un peso financiero razonable a la mitigación de riesgos, la estrategia de repuestos, las condiciones de garantía, la capacidad de respuesta técnica y el soporte de mantenimiento.

Tome la decisión final con un cuadro de evaluación claro del ciclo de vida

Antes de aprobar una compra, la dirección debe revisar el precio inicial, las pérdidas capitalizadas, el coste anual de energía proyectado, la adecuación de carga, las evidencias de fiabilidad y el soporte del proveedor.

El cuadro de evaluación debe distinguir los requisitos técnicos obligatorios de las preferencias comerciales, garantizando que las afirmaciones de eficiencia no oculten los requisitos de seguridad, compatibilidad o resiliencia.

Compare al menos dos escenarios operativos: demanda prevista y demanda de alto crecimiento. Esto revela si el transformador de distribución eléctrica seleccionado sigue siendo económico en condiciones cambiantes.

También pruebe la sensibilidad a los aumentos del precio de la electricidad. Un diseño con un coste inicial ligeramente superior puede resultar financieramente superior mucho antes de lo que sugiere una estimación simple del periodo de recuperación.

Documente los supuestos detrás de cada cálculo. Los registros claros facilitan la aprobación interna y proporcionan una referencia para las revisiones de rendimiento posteriores a la instalación.

Las decisiones de adquisición más sólidas combinan datos precisos del sitio, valores de pérdidas garantizados, análisis financiero riguroso y un proveedor capaz de suministrar una calidad de producto verificada.

Conclusión

Las pérdidas del transformador son un coste controlable durante la vida útil, no un detalle inevitable de la distribución eléctrica. El diseño adecuado puede reducir el gasto energético durante décadas.

Los líderes empresariales deben centrarse primero en el comportamiento real de la carga, el coste anualizado de pérdidas y los requisitos de fiabilidad antes de comparar precios de compra o descripciones de productos estándar.

Al especificar pérdidas garantizadas en vacío y con carga, seleccionar cuidadosamente la capacidad y mantener bien el equipo, las organizaciones pueden mejorar tanto la economía operativa como la resiliencia.

En última instancia, un transformador de distribución eléctrica debe seleccionarse como una inversión de infraestructura a largo plazo: medida por el valor durante el ciclo de vida, el rendimiento verificado y un servicio fiable.
