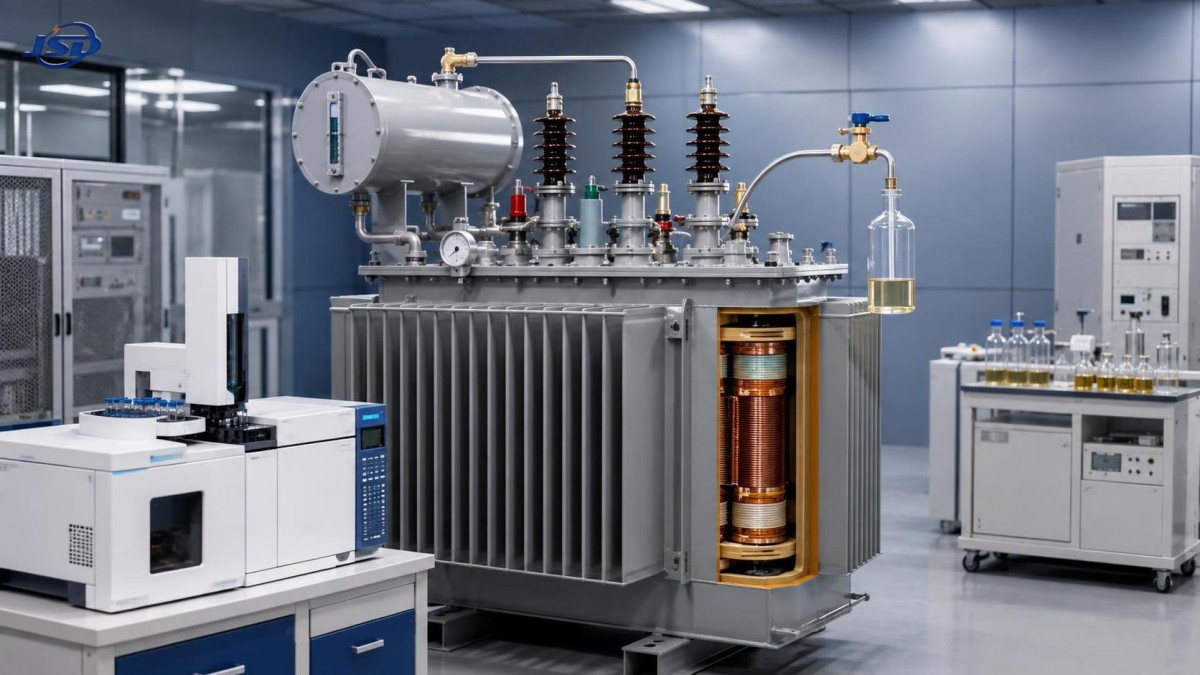

Lo que los resultados de gases disueltos pueden revelar sobre las fallas en transformadores de potencia con devanados de cobre

Qué pueden revelar los resultados de gases disueltos sobre las fallas en transformadores de potencia con devanados de cobre

El análisis de gases disueltos proporciona a los equipos de mantenimiento un sistema de alerta temprana para detectar fallas internas ocultas en un transformador de potencia con devanados de cobre.

Mediante la interpretación correcta de los patrones de gases, los técnicos de posventa pueden identificar sobrecalentamiento, descargas parciales, arcos eléctricos, degradación del aislamiento y problemas relacionados con los devanados antes de que las fallas causen interrupciones del servicio.

El resultado de DGA más útil rara vez es el valor de un solo gas. Un diagnóstico fiable depende del tipo de gas, la concentración, la velocidad de cambio, el historial operativo y las pruebas de confirmación.

Para los equipos de campo, la cuestión práctica es sencilla: ¿el transformador requiere una supervisión más estrecha, una inspección urgente, reducción de carga o aislamiento inmediato?

Comience por la energía de falla asociada a cada gas

El DGA funciona porque el aceite aislante y el aislamiento de celulosa se descomponen de forma diferente cuando están expuestos a estrés eléctrico, temperatura anormal, humedad o daños mecánicos dentro del tanque.

El hidrógeno, metano, etano, etileno, acetileno, monóxido de carbono y dióxido de carbono son los principales gases utilizados para identificar los mecanismos probables de falla interna.

El hidrógeno suele estar asociado con actividad eléctrica de baja energía, incluidas las descargas parciales, el efecto corona y algunas condiciones de sobrecalentamiento del aceite a baja temperatura dentro de componentes energizados del transformador.

El metano y el etano generalmente indican fallas térmicas en el aceite. Sus niveles relativos pueden ayudar a los técnicos a distinguir un sobrecalentamiento leve de una actividad térmica progresivamente más elevada.

El etileno adquiere mayor importancia cuando el aceite alcanza temperaturas más altas. Una tendencia creciente de etileno suele indicar superficies metálicas calientes, problemas de corrientes circulantes o calentamiento grave de conductores.

El acetileno es el gas que normalmente requiere atención inmediata. Está estrechamente asociado con arcos eléctricos de alta energía, descargas disruptivas, problemas graves del cambiador de tomas o descargas eléctricas destructivas.

El monóxido de carbono y el dióxido de carbono se producen cuando el aislamiento de papel envejece o se sobrecalienta. Su interpretación es especialmente importante para transformadores con devanados de cobre envueltos en celulosa.

El personal de posventa no debe considerar los nombres de los gases como diagnósticos definitivos. Cada gas es evidencia de descomposición de energía y materiales, no la prueba de una pieza dañada específica.

Un transformador de potencia con devanados de cobre puede producir varios gases durante el desarrollo de una sola falla. Por ejemplo, una conexión de devanado floja puede generar calentamiento por resistencia y posteriormente descarga eléctrica.

Por lo tanto, la prioridad de mantenimiento debe basarse en la huella completa de gases, la velocidad de generación de gases y si el patrón concuerda con los eventos operativos.

¿Qué resultados de DGA suelen requerir una acción más rápida?

La primera evaluación debe diferenciar la generación estable de gases de fondo del desarrollo de una falla activa. Las muestras históricas suelen ser más valiosas que un informe de laboratorio aislado.

Un aumento repentino del gas combustible total indica que se está liberando energía internamente. Incluso cuando los valores permanecen por debajo de los umbrales de alarma, una aceleración brusca justifica una investigación.

El aumento del acetileno suele ser la razón más sólida para escalar la respuesta. Los técnicos deben comparar los resultados con muestras anteriores, revisar el historial de carga y evaluar si se produjeron eventos de conmutación.

Cuando el acetileno aumenta junto con el hidrógeno y el etileno, el transformador puede estar experimentando arcos eléctricos superpuestos a estrés térmico. Esta combinación no debe gestionarse de manera informal.

Un nivel alto de hidrógeno sin acetileno significativo puede sugerir descargas parciales o descargas de baja energía. El siguiente paso suele ser un seguimiento más estrecho de tendencias y una evaluación de la condición eléctrica.

El metano y etano elevados con etileno limitado pueden indicar sobrecalentamiento del aceite a menor temperatura. Entre los factores habituales se encuentran contactos deficientes, corrientes parásitas localizadas y estructuras metálicas sobrecargadas.

Un nivel alto de etileno con respecto al etano sugiere una falla térmica más caliente. Los equipos de mantenimiento deben considerar puntos calientes en conductores de salida, abrazaderas, conexiones de devanados o contactos del cambiador de tomas.

El monóxido de carbono que aumenta más rápido que el dióxido de carbono puede indicar un calentamiento acelerado del aislamiento de papel. Esto es importante porque la resistencia del papel no puede restaurarse después del envejecimiento térmico.

Los límites de gases son herramientas útiles de detección, pero no deben sustituir el criterio de ingeniería. El diseño del transformador, el volumen de aceite, el perfil de carga, la antigüedad y la desgasificación previa afectan la interpretación.

Un pequeño transformador de distribución sellado puede mostrar cambios rápidos de concentración porque contiene menos aceite. Una unidad más grande puede diluir los gases mientras desarrolla una falla grave.

Cómo aparecen las fallas de devanados de cobre en los patrones de gases

El cobre en sí no genera una firma de gas DGA única. En cambio, las fallas alrededor de los conductores de cobre generan calor o descargas que descomponen el aceite y el aislamiento circundantes.

Las uniones flojas de devanados, conexiones soldadas deficientes, conductores dañados e interfaces de terminales de alta resistencia pueden crear puntos calientes térmicos localizados bajo corriente de operación normal.

En una falla temprana de resistencia de conexión, el metano y el etano pueden aumentar primero. A medida que la temperatura se eleva, el etileno se vuelve más prominente e indica un sobrecalentamiento más grave.

Si una conexión dañada comienza a formar arcos, puede aparecer acetileno. Esta transición de gases térmicos a gases de arco puede indicar que un defecto manejable se está volviendo crítico.

La deformación del devanado tras un esfuerzo de cortocircuito también puede contribuir a una generación anormal de gases. El desplazamiento mecánico puede dañar el aislamiento, alterar las distancias o crear movimiento intermitente de conductores.

La descarga parcial cerca de un conductor de devanado suele producir patrones de gases dominados por hidrógeno. Puede resultar de huecos, contaminación, puntos metálicos afilados, humedad o defectos de aislamiento.

Los técnicos deben comparar los hallazgos de DGA con pruebas de resistencia de devanados, relación de transformación, corriente de excitación y respuesta en frecuencia cuando la condición del transformador justifique pruebas adicionales.

Un patrón de gases por sí solo no puede confirmar el movimiento del devanado ni daños entre espiras. Sin embargo, puede determinar si se debe acelerar una inspección invasiva o la planificación de una parada.

Para equipos con devanados de cobre, la evidencia térmica también debe correlacionarse con la corriente de carga. Una carga elevada puede explicar temperaturas elevadas, pero no justifica un crecimiento anormal de gases.

Las sobrecargas repetidas pueden acelerar el envejecimiento del aislamiento alrededor de los conductores. Cuando el monóxido de carbono aumenta junto con los gases térmicos del aceite, deben considerarse tanto el calentamiento de conductores como el daño de la celulosa.

Utilice las relaciones de gases con cuidado, no de forma mecánica

Los métodos de relación de gases proporcionan una forma estructurada de clasificar fallas. Los enfoques habituales incluyen las relaciones de Rogers, el método de relación IEC y la interpretación del Triángulo de Duval.

Estos métodos comparan las relaciones entre gases seleccionados en lugar de depender únicamente de la concentración absoluta. Pueden ayudar a diferenciar descargas parciales, fallas térmicas y fallas por descarga.

El análisis del Triángulo de Duval es especialmente útil cuando hay varios gases combustibles presentes. Convierte porcentajes relativos en regiones que representan categorías probables de fallas.

Sin embargo, los métodos de relación pueden resultar poco fiables cuando las concentraciones de gases son bajas, cuando los gases están cerca de los límites de detección o cuando la unidad ha sido sometida recientemente a procesamiento de aceite.

La sustitución de aceite, el tratamiento al vacío, el relleno y la desgasificación pueden cambiar las relaciones sin eliminar la fuente de la falla. Los registros de mantenimiento deben acompañar toda interpretación analítica.

Los métodos de relación deben considerarse ayudas de diagnóstico, no veredictos automáticos. Un técnico de posventa aún debe evaluar tendencias, eventos de protección, temperaturas y la condición física del transformador.

Cuando dos métodos sugieren tipos de falla distintos, no elija el resultado más conveniente. Revise los datos brutos, la calidad del muestreo y la tasa de generación de gases antes de decidir.

Los errores de muestreo pueden producir resultados engañosos. La entrada de aire, botellas contaminadas, purga inadecuada, sellado deficiente y transporte tardío pueden distorsionar las lecturas de oxígeno, nitrógeno y gases combustibles.

Ante resultados sospechosos, tome de inmediato una muestra de confirmación utilizando procedimientos controlados. La segunda muestra suele ser más valiosa que una discusión sobre un resultado de relación límite.

Establezca un flujo de trabajo práctico de respuesta al DGA

Después de recibir los resultados de laboratorio, primero verifique la identidad del transformador, la fecha de muestreo, el compartimento de aceite, el método de laboratorio y si el resultado es comparable con informes anteriores.

A continuación, calcule el cambio de cada gas clave y del gas combustible total. Céntrese en las tasas de generación semanales o mensuales cuando haya datos históricos disponibles.

Revise los eventos recientes, incluidos sobrecargas, actividad de rayos, cortocircuitos, cambios de toma, operaciones de protección, trabajos de mantenimiento y actividades de tratamiento de aceite.

Después, clasifique la condición en acciones prácticas: seguimiento normal, intervalo de muestreo reducido, pruebas de diagnóstico específicas, inspección programada durante una parada o escalamiento operativo inmediato.

Para gases estables de bajo nivel, continúe con la supervisión rutinaria. Registre la carga y la temperatura del aceite para que los cambios futuros puedan interpretarse frente al estrés operativo real del transformador.

Para gases térmicos moderados pero crecientes, reduzca el intervalo de muestreo e inspeccione conexiones accesibles, rendimiento de refrigeración, terminales externos y equilibrio de carga.

Para un crecimiento dominado por hidrógeno, considere pruebas de humedad, evaluación de la condición del aislamiento, investigación de descargas parciales y una revisión de las condiciones de puesta a tierra y protección contra sobretensiones.

Ante la detección de acetileno o un crecimiento rápido de gases combustibles, notifique inmediatamente al personal de ingeniería responsable. La respuesta adecuada puede incluir la reducción de carga o la retirada de servicio.

No espere a que un informe de laboratorio por sí solo active una acción. Las alarmas del relé Buchholz, la actuación del dispositivo de alivio de presión, ruidos anormales, fugas de aceite o temperaturas inusuales requieren una investigación paralela.

Una recomendación escrita clara debe indicar la evidencia, el nivel de riesgo, la incertidumbre, la siguiente prueba requerida y el plazo operativo. Esto evita transferencias ambiguas entre equipos de servicio.

Por qué los gases del aislamiento de papel son importantes para la fiabilidad a largo plazo

El aceite puede filtrarse, procesarse o sustituirse, pero el aislamiento de celulosa envejecido sigue siendo una preocupación permanente que limita la vida útil. Los gases de óxido de carbono ayudan a revelar este deterioro oculto.

El monóxido de carbono suele vincularse más directamente con el sobrecalentamiento activo del papel, mientras que el dióxido de carbono puede reflejar el envejecimiento de la celulosa a largo plazo. Su relación requiere una interpretación basada en tendencias.

Los niveles altos de óxidos de carbono también pueden verse influidos por la oxidación del aceite, eventos térmicos previos y la antigüedad del transformador. Deben revisarse junto con los resultados de humedad y furanos.

El análisis de furanos proporciona información adicional sobre la degradación del papel. Cuando el aumento de furanos respalda las tendencias de los óxidos de carbono, la evidencia de envejecimiento del aislamiento se vuelve mucho más sólida.

Para unidades antiguas, puede esperarse una concentración moderada de óxidos de carbono. La cuestión más importante es si la tasa cambia después de cambios en las condiciones de carga o temperatura.

Los equipos de mantenimiento deben reconocer que la temperatura de los devanados de cobre afecta directamente al papel cercano. Los puntos calientes persistentes pueden debilitar el aislamiento de los conductores mucho antes de que una falla eléctrica sea visible.

Por ello, el DGA debe vincularse a las decisiones sobre la vida útil de los activos. Un transformador puede seguir operando, pero el aumento del daño del aislamiento puede modificar la planificación de repuestos y el momento de sustitución.

Aplique las lecciones del DGA a los transformadores de distribución montados en poste

Los transformadores montados en poste suelen operar en entornos expuestos con carga variable, exposición a rayos, cambios estacionales de temperatura y oportunidades limitadas para una inspección detallada en campo.

Para estas unidades, las muestras de aceite de referencia tomadas después de la puesta en servicio crean puntos de comparación valiosos. Sin una línea base, los técnicos deben depender más del muestreo repetido y del historial de servicio.

Las aplicaciones de distribución pueden implicar menores volúmenes de aceite, por lo que las concentraciones de gases pueden cambiar rápidamente. Una tendencia rápida debe evaluarse de inmediato en lugar de descartarse como variación de muestreo.

Eltransformador monofásico sumergido en aceite montado en poste de Jinshida está diseñado para distribución rural y urbana, cargas agrícolas, edificios civiles y redes suburbanas.

Su tecnología de devanado de alambre de cobre de alta tensión, el enfoque de devanado de lámina de baja tensión y los materiales aislantes de alta calidad favorecen un funcionamiento fiable en exigentes entornos de distribución.

Disponible de 5kVA a 500kVA y con tensiones nominales de hasta 36kV, el diseño puede especificarse para diferentes requisitos de empresas eléctricas y distribución local.

Las opciones de protección integradas, como fusibles, descargadores de sobretensión y protección contra sobrecarga, pueden reducir el estrés externo. No eliminan la necesidad de análisis de aceite basado en la condición.

Cuando las condiciones de campo lo permitan, el DGA debe coordinarse con comprobaciones visuales de daños en pasatapas, condición de puesta a tierra, rendimiento de descargadores, nivel de aceite, fugas y comportamiento anormal de carga.

Errores comunes de interpretación que los equipos de posventa deben evitar

El error más común es tratar un único valor elevado como prueba de falla. Los valores de gases adquieren significado cuando se comparan con resultados previos y condiciones operativas.

Otro error es asumir que las pruebas eléctricas normales descartan un transformador con generación de gases en deterioro. Algunas fallas en desarrollo permanecen localizadas e intermitentes durante las etapas iniciales.

Los técnicos también deben evitar ignorar los límites de detección de laboratorio. Una traza reportada de acetileno puede requerir confirmación, pero nunca debe eliminarse del registro de mantenimiento.

No compare resultados de diferentes laboratorios sin comprobar los métodos y las unidades de informe. Las prácticas de ensayo inconsistentes pueden crear tendencias falsas y decisiones operativas innecesarias.

No registrar el procesamiento del aceite es igualmente perjudicial. La desgasificación puede reducir temporalmente las concentraciones mientras la fuente subyacente de sobrecalentamiento o descarga sigue desarrollándose internamente.

Por último, evite separar el DGA de la comunicación con el cliente. Explique el riesgo en términos operativos: frecuencia de supervisión, límites de carga, necesidades de parada y los siguientes pasos de diagnóstico previstos.

Conclusión: trate el DGA como una herramienta de decisión, no como un valor de laboratorio

Los resultados de gases disueltos pueden revelar si un transformador de potencia con devanados de cobre experimenta estrés térmico, descarga parcial, arcos eléctricos, deterioro del aislamiento o daños potencialmente relacionados con los devanados.

El diagnóstico más sólido combina la identidad del gas, la concentración, la tendencia, la tasa de aumento, el historial de carga, los eventos de protección y pruebas eléctricas o de condición del aceite de confirmación.

El hidrógeno requiere atención, el etileno suele indicar actividad térmica más caliente y el acetileno exige especial urgencia. Los gases de óxido de carbono aportan evidencia esencial sobre la salud del aislamiento de papel.

Para el personal de mantenimiento de posventa, el objetivo no es predecir cada detalle interno a partir de una sola muestra. El objetivo es tomar la siguiente decisión operativa de forma temprana y correcta.

Un muestreo constante, una revisión disciplinada de tendencias y un escalamiento oportuno transforman el DGA de un servicio rutinario de laboratorio en una defensa práctica contra costosas fallas de transformadores.
