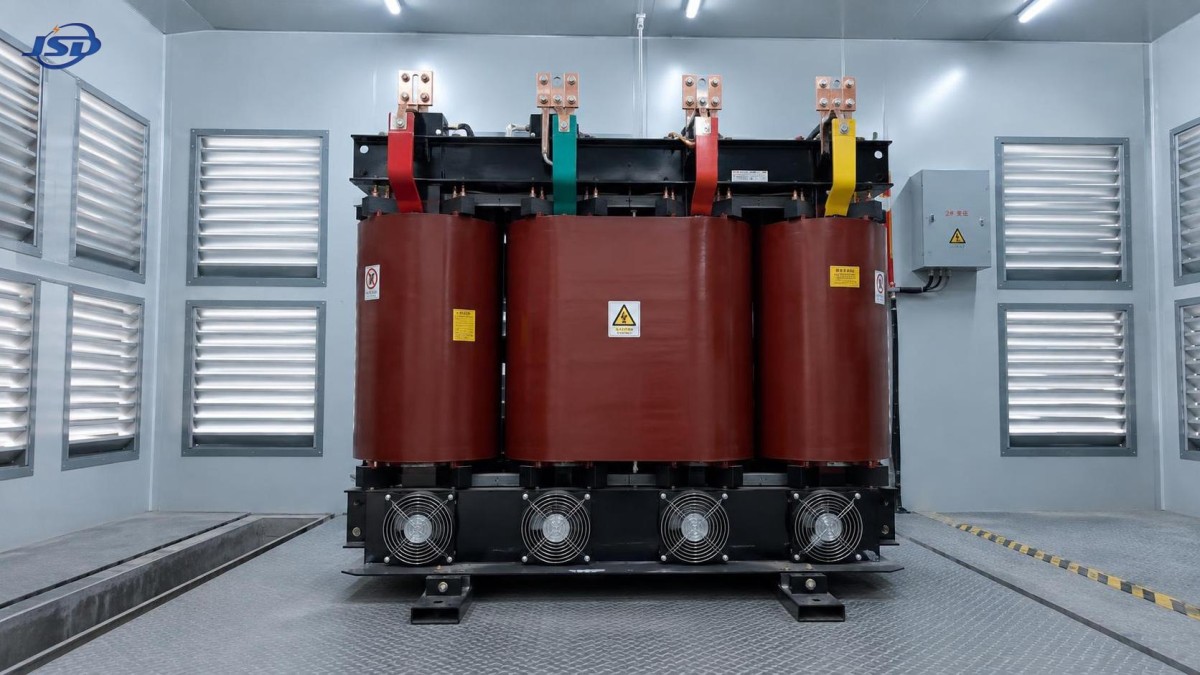

Prevención del sobrecalentamiento en transformadores trifásicos con devanado de cobre en salas de equipos calientes

Prevención del sobrecalentamiento en transformadores trifásicos con devanados de cobre en salas de equipos calientes

El sobrecalentamiento en una sala de transformadores rara vez se debe a una sola falla grave. Con mayor frecuencia, se desarrolla por una combinación de condiciones habituales: un aumento de la temperatura ambiente en verano, una rejilla de ventilación bloqueada por polvo, una nueva línea de producción añadida sin revisar la demanda o un ventilador de refrigeración que funciona pero mueve mucho menos aire del previsto. En un transformador trifásico con devanados de cobre, estas condiciones pueden reducir gradualmente el margen térmico hasta que las alarmas, el deterioro del aislamiento o una desconexión no planificada se vuelven inevitables.

Los devanados de cobre ofrecen una alta conductividad y se utilizan ampliamente cuando la eficiencia y la capacidad fiable de soportar carga son importantes. Sin embargo, no son inmunes al calor. La temperatura del devanado está influida por las pérdidas eléctricas, el flujo de aire, la temperatura de la sala, el contenido armónico, la calidad de las conexiones y el patrón de carga real del transformador. Una unidad puede parecer aceptable durante una inspección rápida mientras sus puntos calientes internos ya operan más cerca de su límite de lo que sugiere la temperatura externa del gabinete.

El objetivo práctico no es simplemente mantener la sala «fresca». Es mantener el transformador dentro de las condiciones de elevación de temperatura y temperatura ambiente para las que fue diseñado, conservando al mismo tiempo suficiente margen para la demanda máxima, fallas de ventiladores, calor estacional y cambios en equipos adyacentes. Esto requiere un enfoque de mantenimiento que combine mediciones, inspección física e historial operativo.

Comience con la pregunta correcta sobre la temperatura

Cuando aparece una alarma de alta temperatura, los equipos de mantenimiento suelen preguntarse si el propio transformador está averiado. Es razonable, pero no es la mejor primera pregunta. Pregunte en su lugar:¿el transformador está produciendo demasiado calor o la sala no logra eliminar el calor normal? La respuesta determina si la prioridad es reducir la carga, realizar una reparación, ejecutar trabajos de ventilación o efectuar una investigación eléctrica más detallada.

Compare la temperatura del aire de la sala en la entrada de aire de refrigeración con la temperatura alrededor de la parte superior y posterior del transformador. Si toda la sala está caliente, especialmente cerca de la ruta de entrada de aire, es posible que el sistema de refrigeración esté recirculando aire calentado. Si la temperatura de la sala es razonable, pero una fase, un terminal o una zona de bobina está notablemente más caliente que el resto, es más probable que la causa sea localizada: una carga desequilibrada, una conexión floja, una presión de contacto deficiente, estrés armónico o un problema interno que requiera orientación del fabricante.

No se base en una única imagen infrarroja tomada después de abrir la puerta de la sala. Abrir una puerta puede alterar temporalmente el flujo de aire, y las superficies metálicas brillantes pueden proporcionar lecturas infrarrojas engañosas a menos que la emisividad se ajuste adecuadamente. Utilice las imágenes térmicas como herramienta de comparación: inspeccione fases similares, terminaciones de cable similares y lecturas repetidas bajo cargas comparables. La tendencia suele ser más útil que un número aislado.

Los ajustes de protección de temperatura también necesitan contexto. Una alarma de sensor no demuestra que el sensor haya fallado, y la ausencia de alarmas no demuestra que la refrigeración sea adecuada. Confirme las ubicaciones de los sensores, los ajustes de alarma y desconexión, la lógica de arranque de los ventiladores y si las indicaciones se están registrando. Un transformador que alcanza una temperatura alta solo durante el pico de la tarde puede parecer normal durante una visita de servicio por la mañana.

El calor en la sala forma parte de la carga del transformador

Las salas de equipos suelen diseñarse en función de la superficie disponible, no del comportamiento térmico. Un transformador puede instalarse con una separación física adecuada sobre el papel y, aun así, volver a aspirar su propio aire de descarga porque la ruta de extracción está mal posicionada. Esto es especialmente común cuando celdas de distribución, bandejas portacables, cargadores de baterías, accionamientos u otros equipos que generan calor comparten una sala eléctrica compacta.

Revise toda la trayectoria del aire, no solo los ventiladores. Las rejillas de entrada exteriores deben estar libres de residuos y protegidas sin volverse restrictivas. Las rejillas internas, los filtros y las superficies de las bobinas necesitan limpieza. El aire de extracción debe tener una ruta de salida de la sala, en lugar de dirigirse a un hueco del techo o a un espacio cerrado adyacente. Cuando se supuso ventilación natural en el diseño original, verifique que trabajos de construcción posteriores no hayan reducido el área efectiva de apertura.

Una comprobación útil en campo consiste en observar la dirección del flujo de aire mediante métodos seguros y sin contacto mientras el sistema de refrigeración está funcionando. Las zonas muertas detrás del transformador, los cortocircuitos de aire desde la extracción de vuelta a la entrada y las direcciones opuestas de los ventiladores pueden hacerse evidentes rápidamente. Inspeccione también si las puertas de la sala se mantienen cerradas de forma habitual. Una puerta abierta durante la puesta en marcha pero cerrada durante la operación normal puede cambiar sustancialmente la temperatura de la sala.

La ventilación forzada no es automáticamente la respuesta. Los ventiladores sobredimensionados o mal orientados pueden aspirar polvo a través del transformador, alterar la trayectoria de refrigeración prevista o crear una falsa sensación de seguridad. El mejor enfoque es confirmar las separaciones y la disposición de refrigeración requeridas por el fabricante del transformador, y luego dimensionar y ubicar la ventilación de la sala en función de las fuentes de calor reales y las condiciones ambiente previstas. En climas muy cálidos, puede ser necesario evaluar la sala como un sistema térmico, en lugar de tratar la ventilación como un detalle menor de las instalaciones del edificio.

Revise la carga eléctrica antes de culpar al sistema de refrigeración

La corriente de carga debe medirse en las tres fases y revisarse frente a la potencia nominal de placa del transformador y la condición de refrigeración. Una lectura de corriente por sí sola no es suficiente. Registre la hora del día, la temperatura ambiente, el estado de los ventiladores y las principales cargas conectadas. Un transformador que alimenta motores, equipos de soldadura, rectificadores, sistemas UPS, variadores de frecuencia o cargas de proceso que cambian rápidamente puede tener un perfil térmico significativamente diferente de una carga comercial estable.

El desequilibrio de fases merece atención temprana. Puede hacer que un devanado soporte mayor estrés térmico incluso cuando el total de kVA parece manejable. Investigue la distribución desigual de cargas monofásicas, las conexiones deficientes del neutro cuando corresponda y los cambios realizados durante trabajos de ampliación. Los equipos de mantenimiento a veces se centran en el transformador mientras el problema real se encuentra aguas abajo, en un cuadro de distribución con carga desigual.

Los armónicos son otro punto ciego frecuente. Las cargas no lineales pueden añadir pérdidas y calentamiento que no se revelan por completo con una pinza amperimétrica básica. Si se han añadido accionamientos, equipos de datos, rectificadores u otras cargas no lineales desde la instalación, organice una medición de calidad de energía cuando los síntomas lo justifiquen. La revisión debe considerar la distorsión de corriente, la distorsión de tensión, la carga del neutro y la idoneidad del transformador para el servicio medido. No es seguro asumir que un transformador con devanados de cobre puede soportar cualquier condición armónica simplemente porque el cobre tiene menor resistencia que algunas alternativas.

La selección de tensión y la posición de las tomas también son importantes. Un ajuste incorrecto de tomas sin tensión puede contribuir a una condición operativa desfavorable. Cualquier cambio de tomas debe seguir las instrucciones del fabricante y el procedimiento de aislamiento aprobado; no es un ajuste en tensión y nunca debe tratarse como una solución rápida de temperatura. Antes de cambiar las tomas, confirme la tensión de entrada real y evalúe las consecuencias para el sistema de baja tensión.

Inspeccione los puntos donde se inicia el calor localizado

Un transformador puede sobrecalentarse debido a una terminación caliente en lugar de devanados sobrecargados. Inspeccione las terminaciones de cables de alta y baja tensión, las interfaces de barras colectoras, las uniones atornilladas, los enlaces flexibles, las conexiones de puesta a tierra y los conductores neutros. La decoloración, el endurecimiento del aislamiento, un olor inusual o una diferencia de temperatura entre conexiones de fases comparables deben tratarse como un hallazgo, no como envejecimiento estético.

Las conexiones flojas generan calentamiento por resistencia, y los ciclos térmicos repetidos pueden empeorar la condición. El reapriete no debe realizarse de forma casual: utilice los valores de par especificados, la secuencia correcta de herrajes y un procedimiento de parada adecuado. Un apriete excesivo puede dañar los terminales o comprometer las conexiones con la misma certeza que un apriete insuficiente. Después de los trabajos correctivos, repita la inspección térmica bajo una carga significativa en lugar de asumir que el problema está resuelto.

En las unidades de tipo seco, la acumulación de polvo en las superficies de las bobinas y los canales de ventilación también puede interferir con la disipación del calor. La limpieza debe ser adecuada para el sistema de aislamiento y realizarse con el transformador aislado de forma segura. Las herramientas agresivas, el aire comprimido sin control o los productos de limpieza no aprobados para aislamiento eléctrico pueden crear nuevos problemas. El objetivo es eliminar la contaminación sin dañar las superficies de las bobinas, los sensores, las barreras de aislamiento ni las conexiones.

Utilice correctamente la capacidad de ventilación forzada

Algunos diseños de resina fundida están previstos para operar por encima de su potencia base cuando hay refrigeración por aire forzado disponible, pero esta es una condición de operación definida, no una reserva ilimitada. Los datos pertinentes de placa, la disposición de los ventiladores, el esquema de control de temperatura y la documentación del fabricante deben regir la decisión. Si se permite la operación asistida por ventiladores, verifique que cada ventilador arranque automáticamente a la temperatura prevista, gire en la dirección correcta y reciba una alimentación eléctrica fiable.

Por ejemplo, la configuración SCB10-12 ofrecida por Jinshida Electric Power está especificada para operar con una carga nominal del 120% en condiciones de refrigeración por aire forzado e incluye un sistema de protección y control de temperatura. En un proyecto de distribución interior, esta capacidad solo es útil cuando la propia sala puede disipar el calor adicional y el sistema de control se prueba como parte del mantenimiento rutinario. Una opción adecuada para este tipo de aplicación es eltransformador de distribución trifásico seco de resina fundida de 11 kV, diseñado para tareas de distribución de 11 kV a 0.4 kV en un rango de 30–2500 kVA.

Su construcción con devanado de alta tensión de cinta de cobre y devanado de baja tensión de lámina de cobre, junto con aislamiento de resina fundida, es adecuada para instalaciones interiores donde el comportamiento ante incendios y la ausencia de fugas de aceite son consideraciones prácticas. Sin embargo, ninguna característica del producto elimina la necesidad de mantener pasos de aire despejados, ventiladores en buen estado, superficies limpias y ajustes de protección correctos. En servicio, las condiciones de instalación pueden ser tan importantes como la especificación del transformador.

Elabore un registro de mantenimiento que revele el deterioro de forma temprana

El mejor programa de prevención de sobrecalentamiento es repetible. Registre las corrientes de fase, la tensión, la temperatura de entrada de la sala, las indicaciones de temperatura del transformador, el funcionamiento de los ventiladores, la limpieza visible y las observaciones de imágenes térmicas a intervalos comparables. Anote los cambios de proceso, como nueva maquinaria, turnos de producción más largos, operación modificada de HVAC o modificaciones de la sala eléctrica. Estos detalles suelen explicar un aumento de temperatura que inicialmente parece misterioso.

Una secuencia práctica de inspección puede incluir:

• Revisar las alarmas de temperatura, las desconexiones y las tendencias de carga antes de entrar en la sala.
• Medir las corrientes de todas las fases e identificar el desequilibrio en una demanda representativa.
• Verificar el flujo de aire de entrada y extracción, la dirección de los ventiladores, el estado de las rejillas y la recirculación de la sala.
• Inspeccionar térmicamente las terminaciones accesibles, las barras colectoras, las uniones de cables y los puntos de fase comparables.
• Comprobar la limpieza de las bobinas y los canales de ventilación durante una parada adecuadamente planificada.
• Probar el control de los ventiladores, la indicación de los sensores, la señalización de alarmas y los circuitos de desconexión conforme a los procedimientos del sitio.
• Elevar los puntos calientes inexplicados, las tendencias ascendentes persistentes o las preocupaciones sobre el aislamiento a especialistas cualificados en transformadores.

Jinshida Electric Power Technology Co., Ltd. aborda los equipos de distribución mediante I+D, fabricación y soporte de aplicación, prestando atención a una operación estable en entornos industriales, de infraestructura, de red eléctrica y de nuevas energías. Para los equipos de servicio, la conclusión útil es sencilla: seleccione equipos acordes con el servicio, pero mantenga bajo revisión las condiciones de instalación y operación después de la puesta en marcha. Las salas eléctricas rara vez permanecen sin cambios durante toda su vida útil.

Cuando un transformador trifásico con devanados de cobre funciona a alta temperatura, evite tratar la alarma de temperatura como el problema en sí. Es una evidencia. Determine si esa evidencia apunta al calor ambiente, flujo de aire bloqueado, crecimiento de carga, desequilibrio, armónicos, un componente de refrigeración defectuoso o un problema de conexión localizado. Corregir la causa real a tiempo suele ser mucho menos disruptivo que esperar a que el daño del aislamiento o una desconexión de protección obliguen a realizar la investigación.
