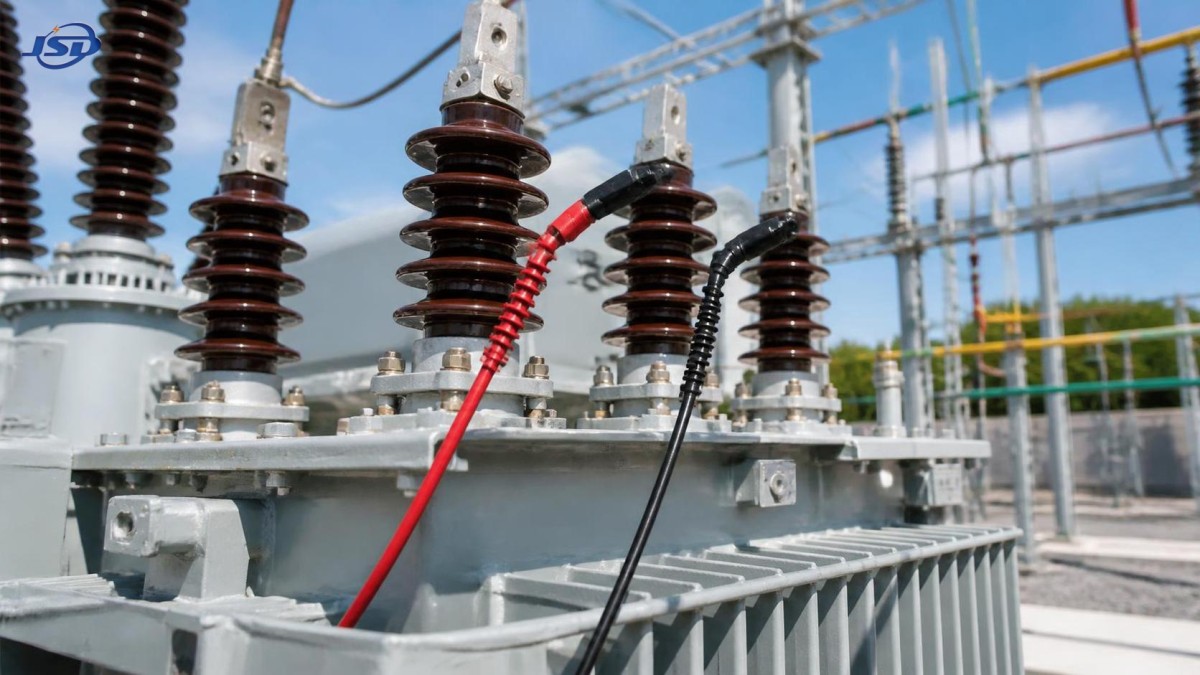

¿Qué pruebas de rutina se requieren antes de energizar un transformador de 110 kV?

¿Qué pruebas de rutina se requieren antes de energizar un transformador de 110 kV?

Antes de energizar un transformador de 110 kV, las pruebas de rutina deben confirmar la integridad del aislamiento, la corrección de las conexiones, la disponibilidad de las protecciones y las condiciones seguras de operación en toda la instalación del transformador.

Para los responsables de control de calidad y seguridad, la cuestión central no es si se completaron las pruebas individuales, sino si la evidencia combinada respalda una primera energización segura.

Un transformador de 110 kV puede parecer mecánicamente completo y, aun así, contener humedad, conexiones incorrectas del cambiador de tomas, aislamiento dañado, errores de cableado o defectos de protección.

Estos defectos ocultos pueden causar disparos inmediatos, fallos dieléctricos, daños en los equipos, interrupciones prolongadas o graves riesgos para el personal cuando se aplica tensión por primera vez.

El enfoque más eficaz es un programa controlado de precomisionamiento que utilice procedimientos aprobados, instrumentos calibrados, criterios de aceptación documentados y revisión independiente de los registros críticos.

Las pruebas de rutina deben seguir las especificaciones del proyecto, las instrucciones del fabricante, los requisitos de la red eléctrica local y las normas aplicables, como IEC 60076, IEC 60214 e IEC 60060.

Los valores de prueba nunca deben evaluarse de forma aislada. Los resultados deben compararse con los registros de fábrica, las pruebas anteriores en sitio, los datos de placa del transformador y la consistencia esperada entre fases.

Los responsables de calidad también deben verificar que cada informe de prueba identifique el activo, la fecha de prueba, las condiciones ambientales, el número de serie del instrumento, el personal de prueba y la decisión de aceptación aprobada.

Los responsables de seguridad deben garantizar que los límites de prueba, las disposiciones de puesta a tierra, los procedimientos de bloqueo, las prácticas de descarga y el control de acceso se mantengan eficaces durante todo el proceso de puesta en servicio.

Antes de iniciar cualquier prueba eléctrica, confirme que el transformador esté correctamente ensamblado, debidamente puesto a tierra, lleno de aceite hasta el nivel requerido y libre de fugas visibles o materiales extraños.

Comience con una secuencia controlada de pruebas previas a la energización

Una secuencia práctica de pruebas comienza con la revisión de documentos y la inspección visual, y después continúa con comprobaciones eléctricas de baja tensión, diagnósticos de aislamiento, pruebas funcionales y verificación final de protecciones.

Este orden es importante porque los defectos evidentes de tipo mecánico, documental o de cableado deben corregirse antes de que las pruebas de mayor tensión expongan al personal o a los equipos a riesgos innecesarios.

Confirme que el diagrama unifilar aprobado, los planos de cableado, los ajustes de protección, la lógica de relés, las listas de cables y los certificados de prueba del transformador estén disponibles en el lugar de trabajo.

Verifique la placa de características del transformador con respecto al diseño del proyecto, incluida la potencia nominal, la relación de tensión, el grupo vectorial, la impedancia, el método de refrigeración, la frecuencia, el rango de tomas y los niveles de aislamiento.

Verifique que todas las puestas a tierra temporales de construcción, cables de prueba, herramientas de elevación, materiales de embalaje y objetos extraños se hayan retirado antes de la autorización final de energización.

Inspeccione las boquillas en busca de grietas, contaminación, filtraciones de aceite, terminales dañados, marcados de fase incorrectos y separación insuficiente respecto de estructuras puestas a tierra o conductores cercanos.

Revise los indicadores de nivel de aceite, dispositivos de alivio de presión, equipos del conservador, respiradores de gel de sílice, radiadores, ventiladores de refrigeración, bombas, válvulas y el sellado del gabinete de bornes.

Para instalaciones exteriores, confirme que los descargadores de sobretensión, los equipos de puesta a tierra del neutro, las terminaciones de cables, los gabinetes de control, las cercas, las señales de advertencia y las disposiciones de drenaje estén completos.

Cualquier desviación no resuelta debe registrarse en una lista de pendientes con un responsable, una acción correctiva, una fecha límite y una confirmación clara de que no compromete la seguridad de la energización.

¿Qué pruebas eléctricas confirman el estado del aislamiento del transformador?

La condición del aislamiento es la preocupación de máxima prioridad antes de energizar un transformador de 110 kV, ya que un fallo dieléctrico puede causar daños graves en los equipos y prolongados trabajos de restablecimiento.

La prueba de resistencia de aislamiento normalmente se realiza entre cada devanado y tierra, así como entre devanados, utilizando una tensión de prueba de CC adecuada y lecturas estabilizadas.

Los resultados deben corregirse por temperatura cuando sea necesario y compararse con las líneas base de puesta en servicio, las recomendaciones del fabricante y los valores relativos obtenidos de las demás combinaciones de devanados.

Una lectura de resistencia de aislamiento baja o inestable puede indicar humedad, contaminación superficial, conexiones deficientes, aislamiento dañado, puesta a tierra residual de pruebas o una configuración de prueba incorrecta.

La prueba de índice de polarización puede proporcionar información adicional sobre la sequedad y limpieza del aislamiento, especialmente cuando se realiza conforme al procedimiento aprobado y las condiciones de temperatura establecidas.

Las pruebas de capacitancia y factor de disipación, a menudo denominadas pruebas de tan delta o factor de potencia, evalúan las pérdidas de aislamiento en devanados, boquillas y sistemas de aislamiento asociados.

Los resultados anormales del factor de disipación pueden revelar ingreso de humedad, envejecimiento del aislamiento, contaminación conductiva, deterioro de las boquillas o defectos internos que la resistencia de aislamiento por sí sola puede no identificar.

Las pruebas de aceite del transformador deben incluir tensión de ruptura dieléctrica, contenido de humedad, acidez, tensión interfacial y análisis de gases disueltos cuando lo exijan el alcance del proyecto o las condiciones de almacenamiento.

La rigidez dieléctrica del aceite confirma la resistencia a la ruptura eléctrica, mientras que los resultados de humedad y gases disueltos ayudan a identificar contaminación, sobrecalentamiento, arco interno o manipulación inadecuada durante la instalación.

Cuando los resultados de prueba sean dudosos, no energice basándose en suposiciones. Investigue la causa, repita la prueba en condiciones controladas y obtenga aprobación de ingeniería.

¿Cómo previenen las pruebas de relación, grupo vectorial y devanados una energización incorrecta?

La prueba de relación de transformación verifica que la relación de tensión entre los devanados de alta y baja tensión coincida con la relación de placa en cada posición de toma disponible.

Para un transformador de 110 kV, la prueba de relación es especialmente importante después del transporte, trabajos en el cambiador de tomas, sustitución de boquillas, reparación interna o modificaciones en las conexiones externas.

Una desviación de relación puede indicar una posición de toma incorrecta, contactos defectuosos del cambiador de tomas, daño en los devanados, conexiones de fase inexactas o una discrepancia entre el equipo instalado y el especificado.

La prueba de grupo vectorial confirma el desplazamiento de fase y la disposición de conexión de los devanados, como estrella, triángulo, disponibilidad de neutro y desfase entre devanados.

Una conexión incorrecta del grupo vectorial puede generar peligrosas corrientes circulantes, funcionamiento incorrecto de las protecciones, problemas de operación en paralelo o errores de secuencia de fases cuando el transformador se conecta a la red.

La prueba de resistencia de devanados verifica la continuidad y la resistencia relativa de cada devanado de fase, incluida la influencia de las posiciones de contacto del cambiador de tomas y la calidad de las conexiones.

Las lecturas de resistencia deben corregirse por temperatura cuando corresponda y compararse entre fases, tomas, datos de fábrica y cualquier registro anterior de pruebas en sitio.

Grandes diferencias entre fases o lecturas inestables pueden indicar terminales flojos, uniones deficientes, conductores dañados, contactos defectuosos del cambiador de tomas o errores de medición que requieren investigación.

También puede utilizarse la prueba de equilibrio magnético cuando se especifique, para identificar fallos graves de devanados o anomalías del circuito magnético antes de poner la unidad en servicio.

Estas pruebas protegen contra un fallo común de puesta en servicio: energizar un transformador instalado físicamente cuya configuración eléctrica no coincide con el diseño de la red.

Por qué las comprobaciones del cambiador de tomas, auxiliares y refrigeración requieren la misma atención

Los cambiadores de tomas bajo carga y los cambiadores de tomas sin carga requieren una inspección específica porque un funcionamiento incorrecto puede afectar la regulación de tensión, la fiabilidad de los contactos y la capacidad de carga del transformador.

Verifique la posición real de la toma local y remotamente, y compárela con el ajuste de puesta en servicio aprobado, el plan de tensión del sistema y los resultados de la prueba de relación del transformador.

Para los cambiadores de tomas bajo carga, pruebe los comandos locales y remotos de subir-bajar, la indicación de posición, los interruptores de límite, el funcionamiento del accionamiento motorizado, las alarmas, los enclavamientos y la alimentación de control.

Inspeccione por separado el compartimento de aceite del cambiador de tomas cuando corresponda, ya que su condición de aceite y funcionamiento mecánico pueden diferir de los del tanque principal del transformador.

Compruebe todas las etapas de refrigeración, incluida la dirección de giro de los ventiladores, el funcionamiento de las bombas, los controles termostáticos, las señales de arranque automático, los controles manuales, las alarmas y la disponibilidad de equipos de reserva.

Es posible que los equipos de refrigeración no sean necesarios durante la energización en vacío, pero su funcionamiento confirmado es esencial antes de que el transformador soporte carga sostenida o se someta a temperaturas ambiente elevadas.

Pruebe los calentadores de la caja de bornes, la iluminación interna, el apriete de terminales, los calefactores anticondensación, los prensaestopas, las disposiciones anticondensación y la protección de la envolvente contra la entrada de agua o polvo.

Las aplicaciones de energía temporales o remotas también requieren una verificación rigurosa de la fuente de alimentación de respaldo. Un transformador correctamente probado no puede compensar condiciones inestables de suministro auxiliar.

Para proyectos de contingencia, elSistema móvil de almacenamiento de energía en remolque de 100 kW/215 kWh puede respaldar cargas auxiliares temporales, comunicaciones del sitio y actividades de despliegue controlado.

Su diseño con batería LiFePO4, potencia nominal de 100 kW, capacidad de 215 kWh, protección IP54 y funciones de supresión automática de incendios se adapta a exigentes entornos de alimentación temporal.

¿Qué pruebas de protección y control deben completarse?

Las pruebas de protección confirman que el transformador se disparará correctamente ante fallos internos, condiciones de operación anormales y eventos externos del sistema que requieran aislamiento o respuesta de alarma.

Verifique que los ajustes de los relés de protección coincidan con el estudio de coordinación aprobado, la potencia nominal del transformador, las relaciones de transformadores de corriente, las relaciones de transformadores de tensión, el grupo vectorial y la disposición de puesta a tierra del neutro.

Deben realizarse pruebas de inyección primaria o secundaria según sea necesario para validar los valores de arranque de los relés, la temporización, las funciones lógicas, los circuitos de disparo, las alarmas y los registros de eventos.

Las funciones típicas de protección de transformadores incluyen protección diferencial, protección restringida de falla a tierra, protección de sobrecorriente, protección de falla a tierra, protección contra sobreexcitación y protección contra sobrecarga térmica.

Pruebe las alarmas y disparos del relé Buchholz cuando esté instalado, incluidos los contactos de acumulación de gas, contactos de oleada de aceite, continuidad del cableado, señalización y correcto funcionamiento del interruptor automático.

Los dispositivos de alivio de presión, relés de presión súbita, indicadores de temperatura del aceite, indicadores de temperatura de devanados, alarmas de bajo nivel de aceite y alarmas de fallo de refrigeración requieren verificación funcional.

La supervisión del circuito de disparo debe confirmar que cada trayectoria de disparo del interruptor sea continua, esté correctamente etiquetada, terminada de forma segura y sea capaz de operar con la alimentación prevista de batería de CC.

Las pruebas de enclavamiento son igualmente importantes. Confirme que los seccionadores, seccionadores de puesta a tierra, interruptores automáticos, protecciones del transformador y autorizaciones de control operen conforme a la secuencia aprobada.

Las comprobaciones de SCADA y control remoto deben verificar la correcta indicación de estado, los valores analógicos, la transmisión de alarmas, la autoridad de control, las marcas de tiempo y la fiabilidad de las comunicaciones con el centro de control.

Un relé de protección puede superar una prueba aislada y aun así fallar operativamente debido a cableado incorrecto, polaridad CT invertida, asignación errónea de terminales o falta de alimentación de control de CC.

¿Cómo deben verificarse la puesta a tierra, las boquillas y las conexiones externas?

La verificación de la puesta a tierra protege al personal y los equipos al garantizar que la corriente de falla tenga una trayectoria eficaz y que las partes conductoras expuestas se mantengan en potenciales de contacto y paso aceptables.

Mida o verifique el sistema de puesta a tierra de la subestación conforme al diseño del proyecto, incluida la puesta a tierra del tanque del transformador, la puesta a tierra del neutro, la unión equipotencial del gabinete de bornes y las conexiones a tierra de los descargadores de sobretensión.

Confirme que el equipo de puesta a tierra del neutro del transformador esté instalado exactamente como se diseñó, ya sea que el sistema utilice puesta a tierra directa, puesta a tierra por resistencia, puesta a tierra por reactancia o un transformador de puesta a tierra.

Las conexiones de las boquillas deben verificarse con llave dinamométrica utilizando los valores aprobados, con herrajes adecuados, superficies de contacto limpias, identificación de fase correcta y sin esfuerzo mecánico procedente de los conductores conectados.

Inspeccione los terminales sellados de cables, puentes aéreos, soportes de barras colectoras, conexiones de expansión, conos de esfuerzo, anillos anticorona y distancias de separación antes de aplicar la tensión del sistema.

La instalación de los descargadores de sobretensión debe verificarse en cuanto a clasificación, asignación de fase, longitud del conductor de puesta a tierra, conexiones de contador cuando se utilicen y terminaciones eléctricas y mecánicas seguras.

Mida la continuidad entre las uniones de puesta a tierra y verifique que no queden uniones accidentales, enlaces temporales o conexiones no intencionadas entre neutro y tierra de trabajos anteriores de construcción o pruebas.

Los responsables de seguridad deben exigir una inspección final documentada con la participación de representantes de construcción, puesta en servicio, operación, calidad y seguridad antes de autorizar la energización.

¿Qué debe incluir la autorización final de energización?

La autorización final debe ser una decisión formal basada en evidencias, no una declaración informal de que el transformador parece estar listo o de que el cronograma exige la energización.

Compile un expediente de puesta en servicio que contenga certificados de prueba de fábrica, informes de pruebas de rutina en sitio, análisis de aceite, registros de pruebas de protección, comprobaciones de cableado, certificados de calibración y planos aprobados.

Documente cada no conformidad, acción correctiva, resultado de nueva prueba, concesión de ingeniería y elemento pendiente, distinguiendo claramente las restricciones operativas de los verdaderos bloqueadores de energización.

Antes de la energización, realice una sesión informativa que cubra las responsabilidades de maniobra, los canales de comunicación, las acciones de emergencia, las zonas de exclusión, las indicaciones esperadas y los criterios para abortar la operación.

La energización inicial debe monitorizarse para detectar corriente de irrupción, comportamiento de los relés, ruido anormal, vibración, fugas de aceite, funcionamiento del relé de gas, relación de tensión y secuencia de fases.

Después de la energización, inspeccione nuevamente el transformador bajo tensión y repita las observaciones después de aplicar carga y de que el equipo de refrigeración comience su operación normal.

Un transformador de 110 kV debe energizarse únicamente cuando las evidencias relativas al aislamiento, relación, devanados, aceite, protección, puesta a tierra, auxiliares y conexiones externas formen un registro de aceptación coherente.

Para los responsables de control de calidad y seguridad, ese registro riguroso es la salvaguarda más sólida contra fallos prevenibles, eventos de maniobra inseguros y costosas interrupciones del servicio.
