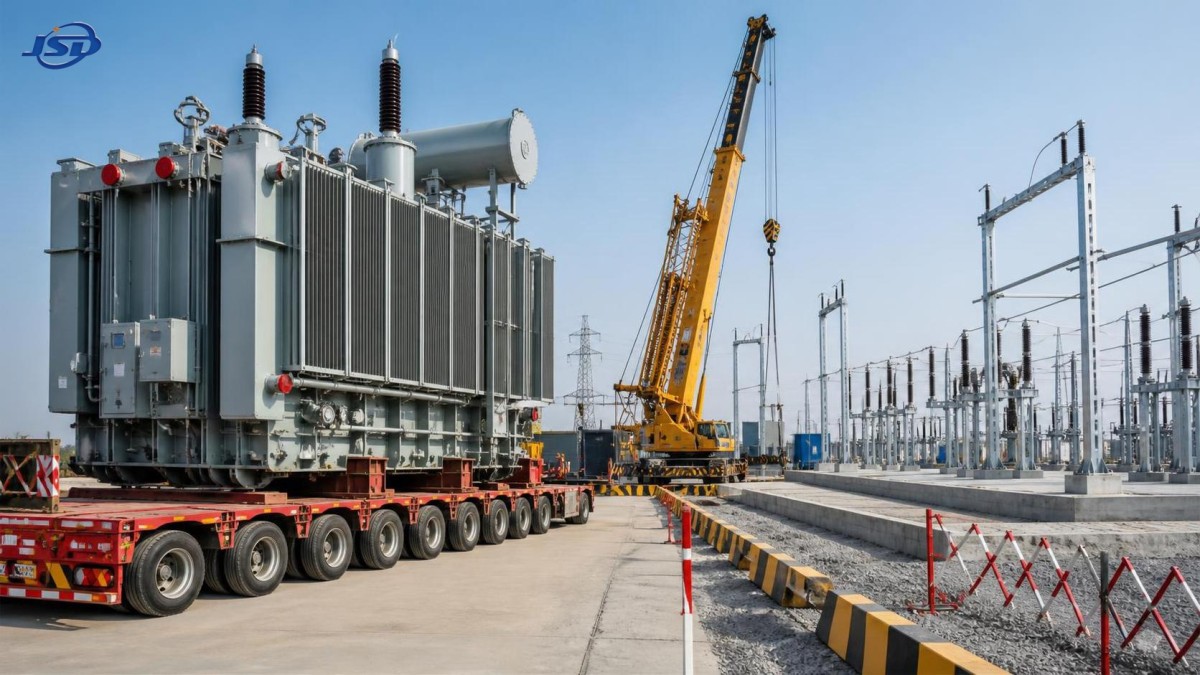

Transformadores de potencia de gran tamaño: transporte, instalación y control de riesgos del proyecto

Los grandes transformadores de potencia se encuentran entre los activos más críticos de un proyecto de red eléctrica, industrial o de infraestructura. Mucho antes de energizar una subestación o respaldar una planta de proceso, generan una exigente cadena de decisiones: estudios de ruta, estudios de izaje, preparación civil, control de interfaces, preservación, pruebas y planificación de contingencias. Un transformador puede figurar como un único elemento en un programa de adquisiciones, pero en la práctica se comporta como un proyecto dentro del proyecto.

Para los directores de proyecto, el desafío central no consiste simplemente en llevar la unidad al sitio. Consiste en entregarla sin daños ocultos, instalarla en una condición que permita una puesta en servicio fiable y evitar que una actividad tardía o incierta afecte a todos los contratistas relacionados. La siguiente guía se centra en cómo gestionar grandes transformadores de potencia desde la liberación de fábrica hasta la energización, prestando atención a los riesgos con mayor probabilidad de influir en el cronograma, el coste y el rendimiento del activo a largo plazo.

Empiece por la ruta, no por la fecha de envío

La planificación del transporte de un transformador grande debe comenzar mientras aún se está definiendo la estrategia de entrega. El peso bruto del envío es importante, pero es solo una parte del problema. Los equipos de proyecto también necesitan información confirmada sobre las dimensiones de transporte, las cargas por eje, el centro de gravedad, los puntos de izaje, las restricciones ferroviarias o viales, las capacidades de los puentes, las limitaciones portuarias, los radios de giro, las alturas libres aéreas y el estado de la vía de acceso final.

Una ruta que parece aceptable en un mapa puede fallar en el acceso estrecho a un puente, una línea de servicios no registrada, terreno blando cerca de la entrada de la subestación o una alcantarilla temporal instalada para el tráfico de construcción. Estos problemas resultan costosos cuando se descubren después de que el transformador ya está en el puerto o esperando un vehículo de transporte pesado. Son gestionables cuando se detectan con suficiente antelación para reforzar un tramo de carretera, ajustar la configuración del remolque, reubicar una línea o revisar la secuencia de los trabajos en obra.

La lección práctica es sencilla: no trate el estudio de ruta como una formalidad logística. Es un entregable de ingeniería. El estudio debe ser revisado conjuntamente por el proveedor logístico, el contratista civil, el proveedor del transformador, el especialista en izaje y el equipo de proyecto. Cualquier supuesto que no pueda verificarse debe registrarse como riesgo, asignarse a un responsable y cerrarse antes de autorizar el despacho.

Información que debe quedar definida antes de liberar el envío

• Masa y dimensiones finales del envío, incluidos los accesorios separados y los bastidores de transporte.
• Centro de gravedad confirmado, instrucciones aprobadas de izaje y elevación con gatos, y orientaciones de manipulación permitidas.
• Restricciones específicas de la ruta, permisos requeridos, requisitos de escolta y limitaciones meteorológicas.
• Preparación del acceso al sitio, incluidos los anchos de las puertas, las áreas de apoyo para grúas, la capacidad portante de las vías y el drenaje.
• Responsabilidades de recepción: quién inspecciona, firma los registros de entrega, supervisa los indicadores de impacto y gestiona el almacenamiento.
• Un protocolo de comunicación para cambios de ruta, retrasos, incidentes o lecturas inusuales de impacto.

También es recomendable distinguir entre la “ruta de transporte” y los “últimos 200 metros”. El último tramo dentro del sitio suele presentar la mayor incertidumbre porque se comparte con trabajos de excavación, instalación de zanjas para cables, instalaciones temporales y otros contratistas. El traslado de un transformador pesado no puede depender de forma segura de un área de trabajo que cambia cada día.

Proteja el transformador de daños que no son inmediatamente visibles

Los daños visibles reciben atención porque son fáciles de observar: un radiador abollado, pintura dañada, una caja de embalaje de aislador rota o un embalaje desplazado. Más preocupantes son las condiciones que pueden afectar la parte activa sin dejar una marca externa evidente. Golpes excesivos, vibración, entrada de humedad, pérdida de presión de aire seco, contaminación o prácticas deficientes de almacenamiento pueden introducir problemas que solo se hacen evidentes durante las pruebas o, peor aún, después de la energización.

Los registradores de impacto y los indicadores de inclinación son útiles, pero no sustituyen una inspección disciplinada. Sus lecturas deben comprobarse en los puntos de transferencia acordados, normalmente en el despacho de fábrica, la manipulación portuaria, la llegada al sitio y la colocación final. Si un registrador indica un evento fuera del rango acordado, la respuesta no debe ser una aceptación o rechazo automático. El equipo necesita una vía de escalamiento definida: asegurar la unidad, notificar al fabricante, conservar los registros, inspeccionar las áreas pertinentes y determinar si se requiere verificación eléctrica o mecánica.

El control de la humedad merece la misma atención. Muchos transformadores de gran potencia se transportan con protección de aire seco o nitrógeno, según el método de preservación aprobado. Las lecturas de presión, los registros de punto de rocío cuando correspondan y el estado de los sellos deben supervisarse durante todo el transporte y almacenamiento. Una unidad puede permanecer segura durante un período prolongado cuando la preservación está controlada; también puede perder meses de cronograma si dicho control se da por supuesto en lugar de documentarse.

La ventana de instalación es una prueba de coordinación

La instalación de un transformador suele describirse como una operación de izaje. En realidad, el izaje es solo un momento estrechamente controlado dentro de una ventana de instalación más amplia. La cimentación debe haber alcanzado la condición requerida. Las disposiciones de contención y drenaje de aceite deben estar completas. Deben coordinarse las interfaces de protección contra incendios, la puesta a tierra, las rutas de cables, la preparación de la sala de control y el acceso de los equipos de montaje. Si estos frentes de trabajo están incompletos, el transformador puede llegar al sitio y aun así quedar expuesto a manipulación, almacenamiento o retrabajo innecesarios.

Antes de trasladar la unidad desde el vehículo de transporte, realice una revisión formal de preparación. No es una reunión ceremonial; es la oportunidad de detener una operación mal preparada antes de que se convierta en un incidente. Revise el plan de izaje aprobado, los certificados y capacidades de las grúas al radio real, los cálculos de capacidad portante del terreno, el pronóstico meteorológico, las zonas de exclusión, los canales de comunicación, las disposiciones de contingencia y las cualificaciones de todas las personas con una función crítica.

Las instrucciones de manipulación del fabricante del transformador tienen prioridad sobre las prácticas informales del sitio. Los puntos de elevación con gatos, las direcciones de arrastre, las orejetas de izaje, los requisitos de vigas separadoras y las inclinaciones permitidas son específicos de la unidad. Un equipo con experiencia en equipos similares debe seguir igualmente las instrucciones aprobadas para este equipo. “Ya lo hemos hecho antes” no es un control de ingeniería.

Riesgos comunes de instalación que merecen una gestión activa

El almacenamiento no es tiempo inactivo

Cuando cambian los cronogramas de construcción, los transformadores y sus accesorios pueden necesitar permanecer en el sitio más tiempo del previsto. Aquí es donde los proyectos pueden convertir involuntariamente un retraso gestionable en un problema de calidad del activo. Las condiciones de almacenamiento deben cumplir los requisitos de preservación del fabricante, con una frecuencia de inspección clara y una responsabilidad asignada. El equipo debe registrar la condición de presión, el estado del desecante cuando se utilice, la corrosión externa, la protección contra la intemperie, la integridad del embalaje y cualquier indicio de acumulación de agua alrededor de la cimentación o del área de almacenamiento.

Los accesorios requieren sus propios controles. Los aisladores, las piezas del cambiador de tomas, los equipos de refrigeración, los armarios de control, y los kits de juntas no deben perderse dentro de un sistema general de almacén. Un accesorio faltante o almacenado incorrectamente puede retrasar el montaje con la misma eficacia que un transformador tardío. La trazabilidad a nivel de paquete reduce este riesgo y ayuda al equipo de puesta en servicio a confirmar que la configuración final coincide con la documentación aprobada.

La puesta en servicio debe validar toda la instalación, no solo el transformador

Un programa de puesta en servicio exitoso confirma más que los valores de resistencia de aislamiento y las comprobaciones de relación. Verifica que el transformador, el sistema de protección, los controles de refrigeración, el cambiador de tomas, la disposición de puesta a tierra, el suministro auxiliar, las alarmas y los procedimientos operativos funcionen como un sistema integrado. El alcance exacto de las pruebas depende de la clase de tensión, el diseño, las especificaciones del proyecto y las indicaciones del fabricante, pero el director de proyecto debe comprender la lógica que sustenta la secuencia.

Las pruebas e inspecciones incluyen habitualmente comprobaciones visuales y mecánicas, evaluación del estado del aceite, pruebas de aislamiento y devanados, verificación de la relación de transformación, confirmación del grupo vectorial, pruebas de aisladores cuando se especifiquen, comprobaciones funcionales de los equipos de refrigeración, funcionamiento del cambiador de tomas, verificación de alarmas y disparos, y comprobaciones del sistema de protección. Los resultados deben revisarse frente a los registros de fábrica y los criterios de aceptación, no tratarse como valores aislados.

Un error frecuente es comprimir la puesta en servicio porque las obras civiles o el transporte han consumido la holgura del programa previamente. Esto es comprensible bajo presión de plazo, pero es una mala decisión. La puesta en servicio es la última oportunidad para identificar defectos de instalación, errores de cableado, problemas relacionados con el transporte o discrepancias de configuración en condiciones controladas. Un punto de retención de pruebas disciplinado puede proteger años de servicio operativo.

La energía temporal forma parte del plan de riesgos

Durante la instalación y la puesta en servicio, puede necesitarse energía temporal para iluminación, equipos de procesamiento de aceite, circuitos de control, instrumentos de prueba, bombas, ventilación, comunicaciones y seguridad del sitio. Perder ese suministro en el momento equivocado puede afectar las actividades de preservación o interrumpir trabajos cuidadosamente secuenciados. Para proyectos que requieren generación fiable en el sitio, un Grupo electrógeno diésel abierto puede respaldar la planificación de energía temporal en entornos industriales, comerciales, agrícolas y de construcción.

La selección debe ajustarse al perfil de carga real y no solo a la mayor potencia nominal. Considere las cargas de arranque, los requisitos de tensión y frecuencia, el tiempo de funcionamiento, las disposiciones de combustible, la puesta a tierra, la exposición a la intemperie, las restricciones de ruido y si se requiere conmutación automática de transferencia u operación en paralelo. Los grupos electrógenos con potencias nominales principales de 50kVA–500kVA, alternadores sin escobillas, reguladores electrónicos y capacidad ATS opcional pueden ser relevantes cuando la energía temporal debe permanecer estable durante actividades prolongadas en el sitio. La pregunta clave del proyecto no es “¿Tenemos un generador?”, sino “¿Puede el sistema de energía temporal respaldar de forma fiable el trabajo crítico que no puede interrumpirse?”

Convierta el control de riesgos en una rutina activa de proyecto

Los mejores controles para los grandes transformadores de potencia suelen ser sencillos; lo que los hace eficaces es el momento de aplicación y la responsabilidad. Elabore desde el principio un registro de riesgos específico para el transformador y revíselo en los hitos donde cambian las condiciones: congelación del diseño, aprobación de ruta, liberación de fábrica, transferencia del envío, llegada al sitio, preparación de la instalación, finalización del montaje y preparación para la energización.

Cada elemento debe tener un desencadenante y una respuesta claros. Por ejemplo, una preocupación sobre la vía de acceso no debe permanecer como “supervisar las vías del sitio”. Debe indicar la verificación de capacidad portante requerida, la persona responsable, el plazo y la acción si el resultado es inaceptable. Del mismo modo, una lectura baja de presión de gas debe activar una respuesta de preservación definida, en lugar de una instrucción vaga de “comprobar más tarde”. Las acciones claras reducen la ambigüedad cuando el proyecto está bajo presión.

El control documental forma parte de esta rutina. El equipo debe mantener los últimos planos aprobados, listas de embalaje, registros de pruebas de fábrica, registros de transporte, registros de almacenamiento, listas de verificación de instalación, informes de inspección y resultados de puesta en servicio en un sistema controlado accesible para las partes adecuadas. Cuando ocurre un problema, los registros incompletos pueden convertir una investigación técnica breve en una disputa prolongada.

Qué deben preguntar los líderes de proyecto antes de autorizar la energización

Antes de la decisión final de energización, aléjese de los paquetes de trabajo individuales. ¿Ha experimentado el transformador algún evento anormal durante el transporte o almacenamiento, y se ha cerrado formalmente? ¿Están todos los accesorios instalados e identificados correctamente? ¿Se ha evaluado el impacto operativo de los elementos pendientes de la lista de pendientes? ¿Reflejan la protección, el control, la refrigeración, las alarmas y los procedimientos de emergencia la configuración instalada? ¿Están completos los resultados de las pruebas, han sido revisados y aceptados por las partes responsables?

Estas preguntas no pretenden retrasar el proyecto. Generan la confianza necesaria para energizar responsablemente un activo de alto valor. Se espera que los grandes transformadores de potencia funcionen durante décadas, a menudo en ubicaciones donde las interrupciones tienen graves consecuencias operativas y públicas. Un proceso cuidadoso de transporte, instalación y control de riesgos protege esa expectativa desde el primer estudio de ruta hasta la primera energización exitosa.

Para los equipos de proyecto, la mentalidad más útil es considerar el transformador como un sistema conectado de decisiones de ingeniería, logística, construcción y operación. Cuando estas disciplinas se integran desde el principio, los riesgos se hacen visibles cuando todavía hay margen para gestionarlos, y el camino hacia una energía fiable se vuelve mucho más predecible.
