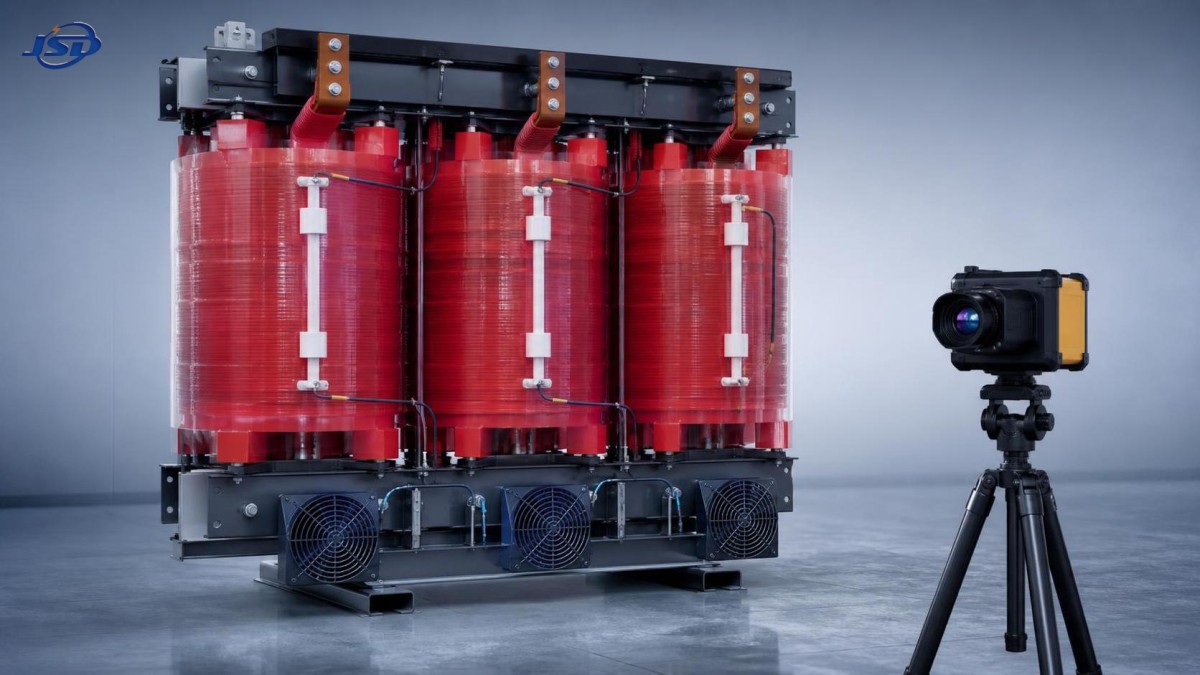

¿Qué mantenimiento requiere un transformador seco de resina colada?

El mantenimiento tiene menos que ver con la operación sin aceite que con el control de condiciones

Un transformador seco de resina fundida suele seleccionarse porque elimina las preocupaciones de incendio, fugas y manipulación de aceite asociadas con los equipos llenos de líquido. Esta es una ventaja significativa, especialmente en subestaciones interiores, edificios comerciales, hospitales, centros de datos, plantas industriales, instalaciones mineras e instalaciones de energía renovable. No significa que el transformador pueda instalarse y luego ignorarse.

Para el personal de mantenimiento posventa, la cuestión práctica no es si las unidades de tipo seco necesitan mantenimiento. Lo necesitan. La cuestión es qué mecanismos de falla siguen siendo relevantes después de eliminar el aceite del diseño y cómo detectarlos antes de que se conviertan en daños al aislamiento, una parada forzada o un proyecto de sustitución evitable.

Las prioridades de mantenimiento son sencillas: mantener limpias y secas las superficies de aislamiento, conservar el flujo de aire de refrigeración, supervisar la temperatura de funcionamiento y el comportamiento de la carga, inspeccionar juntas y conexiones, verificar los dispositivos de protección e investigar tendencias anormales en lugar de responder solo después de una alarma o desconexión. El intervalo exacto depende del entorno de instalación, el régimen de operación, la disposición de ventilación y la criticidad del sitio. Un transformador en una sala eléctrica limpia y climatizada no debe recibir el mismo plan de mantenimiento que uno junto a un proceso de cemento, en una instalación costera húmeda o que atiende una carga de energía renovable con ciclos intensivos.

Comience por el entorno real de servicio

Los devanados de resina fundida están encapsulados en resina epoxi, que proporciona un sólido soporte mecánico y buena resistencia a la humedad en comparación con muchos sistemas convencionales de aislamiento de transformadores secos. Sin embargo, el entorno de instalación sigue determinando gran parte de la carga de mantenimiento. El polvo, la contaminación conductora, los vapores químicos, el aire cargado de sal, la mala ventilación de la sala y los ciclos térmicos repetidos pueden reducir el margen entre el funcionamiento normal y la falla.

Antes de establecer una frecuencia de mantenimiento, documente el contexto operativo del transformador. Los equipos de mantenimiento deben conocer su patrón de carga, la temperatura máxima registrada de los devanados, el historial de funcionamiento de los ventiladores, la temperatura ambiente de la sala, el grado de contaminación y cualquier evento reciente de falla aguas arriba o aguas abajo. Esta línea de base es importante porque una inspección visual por sí sola puede no revelar un sobrecalentamiento progresivo o un problema de conexión que se desarrolla bajo carga.

• Salas eléctricas interiores limpias: Las comprobaciones visuales rutinarias y las inspecciones anuales planificadas durante paradas pueden ser adecuadas cuando los registros de carga y temperatura son estables.
• Ubicaciones industriales polvorientas: Normalmente se requieren limpiezas más frecuentes e inspecciones de las vías de refrigeración. La acumulación de polvo no es meramente estética; restringe la disipación de calor y puede volverse conductora cuando se mezcla con humedad o contaminación del proceso.
• Entornos húmedos, costeros o corrosivos: Concéntrese en la condensación, la corrosión de terminales, las marcas de tracking, el funcionamiento de los calefactores anticondensación cuando estén instalados y el estado de las envolventes y las entradas de cables.
• Sitios de alta carga o servicio crítico: Los hospitales, centros de datos, líneas de producción principales e infraestructuras esenciales requieren supervisión de temperatura y carga basada en tendencias, con un procedimiento de respuesta definido para lecturas anormales.
• Aplicaciones de energía renovable y cargas cíclicas: Investigue los cambios repetidos de temperatura, la carga armónica, el rendimiento de ventilación y la coordinación de los ajustes de protección con sistemas basados en inversores.

Por lo tanto, «bajo mantenimiento» debe entenderse como una menor carga de mantenimiento relacionada con fluidos, no como una exención del servicio basado en condiciones.

Inspección rutinaria: busque cambios, no solo defectos

Una inspección rutinaria debe comparar el estado actual del transformador con su condición normal. Un leve olor a aislamiento sobrecalentado, una vibración desconocida, un ventilador que funciona continuamente o una diferencia de temperatura entre fases pueden ser señales de advertencia más valiosas que un defecto visible evidente.

Durante una inspección externa con el equipo energizado, el personal debe mantener las distancias de seguridad aplicables y seguir los procedimientos del sitio para aislamiento y arco eléctrico. Observe el estado de la envolvente, los paneles de acceso, las rejillas, las entradas de cables, los conductores de puesta a tierra, las etiquetas de advertencia y las señales de entrada de agua. Escuche ruidos inusuales del núcleo, herrajes vibrantes o ruido de rodamientos de ventiladores. Compruebe si los ventiladores de refrigeración arrancan y se detienen en los puntos de ajuste de temperatura esperados y si el controlador de temperatura muestra valores creíbles.

Cuando el acceso seguro y los procedimientos locales lo permitan, inspeccione las superficies visibles de resina para detectar grietas, decoloración, marcas carbonizadas, tracking superficial o depósitos acumulados. Las pequeñas marcas superficiales en la resina no demuestran automáticamente que un devanado sea inseguro. La cuestión importante es si la marca es nueva, se propaga, está asociada con sobrecalentamiento o va acompañada de resultados anormales en pruebas eléctricas. Cualquier sospecha de grieta cerca de una conexión de alta tensión, un separador o una zona de calentamiento localizado merece la revisión del fabricante antes de que la unidad vuelva a un servicio exigente.

Inspeccione también las barras colectoras, terminales de cables, enlaces flexibles y conexiones atornilladas para detectar decoloración, holgura, corrosión o aislamiento deformado. El calentamiento de conexiones es una causa común y prevenible de paradas relacionadas con transformadores. Un transformador puede estar eléctricamente sano mientras que un terminal de cable con par de apriete deficiente genera calor suficiente para dañar el aislamiento del terminal o activar una alarma de temperatura.

La limpieza es una tarea de fiabilidad térmica

La limpieza es una de las actividades de mantenimiento más importantes para un transformador seco de resina fundida, especialmente en subestaciones cerradas y entornos industriales. El objetivo no es hacer que la unidad parezca nueva. Es restablecer las vías de aire diseñadas y evitar que los depósitos reduzcan la resistencia superficial del aislamiento o retengan humedad.

Desenergice, aísle, bloquee y verifique siempre la ausencia de tensión antes de realizar la limpieza interna. Siga los procedimientos del fabricante y las normas de seguridad del sitio. El polvo suelto suele eliminarse con una aspiradora industrial con la clasificación adecuada y aire seco y limpio a presión controlada. El personal debe evitar forzar los residuos hacia el interior de los conductos de los devanados, sensores de temperatura, zonas de terminales o motores de ventiladores. Las herramientas abrasivas, los disolventes agresivos y la limpieza con aire comprimido sin control pueden dañar las superficies, desalojar el cableado o distribuir la contaminación en lugar de eliminarla.

Si los depósitos son aceitosos, químicamente agresivos, conductores o difíciles de eliminar, trate la condición como una investigación y no como una tarea rutinaria de limpieza. Identifique primero la fuente de contaminación: maquinaria cercana, fuga de compuesto para cables, material de proceso suspendido en el aire, entrada de agua o sellado inadecuado de la envolvente. La limpieza repetida sin corregir la fuente convierte un problema operativo predecible en un coste de mantenimiento recurrente.

Después de la limpieza, confirme que las aberturas de ventilación no estén obstruidas y que no queden paños, residuos, herrajes sueltos ni herramientas en la envolvente. En unidades con refrigeración por aire forzado, inspeccione las protecciones de ventiladores, aspas, motores, cableado, contactores y dirección del aire. Solo se debe confiar en la capacidad de aire forzado cuando se haya probado el sistema completo de refrigeración y esté disponible.

La supervisión de temperatura debe interpretarse, no solo registrarse

La mayoría de las instalaciones modernas de transformadores secos utilizan indicadores de temperatura de devanados, detectores de temperatura por resistencia, termistores o un sistema de protección y control de temperatura. Estos dispositivos son esenciales, pero un valor de alarma por sí solo no explica la causa de una temperatura elevada.

Cuando ocurra una alarma de temperatura, revise la carga por fase, la temperatura ambiente, el estado de los ventiladores, la ventilación, el contenido armónico cuando corresponda y el historial reciente de carga. Compare las lecturas entre fases. Un aumento uniforme en todas las fases puede reflejar una temperatura ambiente elevada, funcionamiento con sobrecarga o ventilación bloqueada. Una diferencia significativa entre fases puede indicar carga desequilibrada, una mala conexión, una posición incorrecta del sensor, una restricción localizada de refrigeración o un problema en el devanado.

La respuesta debe basarse en una tendencia. Una temperatura de devanado que siempre ha operado cerca de un nivel conocido es diferente de una que aumenta gradualmente bajo las mismas condiciones de carga y ambiente. Los registros de mantenimiento deben incluir la temperatura medida, la corriente de carga, la temperatura de la sala, el estado de funcionamiento de los ventiladores, el estado de alarma y la acción correctiva. Esta sencilla disciplina permite a los equipos de mantenimiento distinguir un evento aislado del estrés de envejecimiento del aislamiento.

No suponga que una capacidad de sobrecarga declarada permite un funcionamiento sin restricciones. Por ejemplo, una unidad diseñada para operar con aire forzado puede ser capaz de soportar el 120% de la carga nominal en condiciones especificadas, pero esa capacidad depende del diseño aplicable, las condiciones ambientales, el rendimiento de ventilación, los límites de temperatura y la duración. No sustituye la confirmación de que el transformador y sus controles de refrigeración funcionan según lo previsto.

Comprobaciones eléctricas durante paradas planificadas

Las pruebas periódicas fuera de línea deben seleccionarse según la potencia nominal, la criticidad, la antigüedad, el historial de fallas y la norma de mantenimiento aplicable o la especificación del propietario. Los resultados de las pruebas son más útiles cuando se comparan con los valores de puesta en servicio y los registros de pruebas anteriores. Un resultado aislado sin una línea de base puede ser difícil de interpretar.

Algunos propietarios también especifican pruebas de descargas parciales, mediciones de pérdidas dieléctricas u otros trabajos de diagnóstico avanzados después de una falla, durante las pruebas de aceptación o cuando las condiciones operativas lo justifiquen. Estas pruebas no deben añadirse sin consideración. Requieren métodos de prueba adecuados, interpretación experimentada y una razón clara para los datos. El enfoque correcto es seguir la documentación del fabricante, los requisitos del proyecto y las normas IEC, GB o locales aplicables, en lugar de aplicar un único paquete genérico de pruebas a cada transformador.

Preste atención a la protección, los ventiladores y los circuitos auxiliares

Muchas fallas de transformadores no son causadas por el propio devanado de resina fundida. Se agravan porque el sistema de advertencia, refrigeración o disparo no estaba disponible. Durante el mantenimiento programado, pruebe las indicaciones del controlador de temperatura, los contactos de alarma, los contactos de disparo, las etapas de arranque de ventiladores, los modos manual y automático de ventiladores y las señales remotas al sistema de gestión del edificio o al sistema SCADA donde estén instalados.

Verifique el cableado de los sensores e identifique qué sensor corresponde a cada fase. Un controlador puede mostrar un valor plausible incluso cuando un sensor se ha conectado incorrectamente o se ha desviado del comportamiento esperado. Los registros de prueba deben incluir los puntos de conmutación realmente observados, no simplemente una casilla marcada que indique que el controlador fue inspeccionado.

La coordinación de protecciones también es importante tras cambios en el sistema. Un nuevo motor grande, variador de frecuencia, banco de condensadores, inversor o transformador en paralelo puede alterar los niveles de falla, la exposición a armónicos y el equilibrio de carga. Cuando el sistema eléctrico cambia de forma sustancial, revise los ajustes de protección del transformador y las premisas de carga. Un departamento de mantenimiento no debe asumir una condición operativa revisada sin recibir la información pertinente de puesta en servicio y protección.

Suposiciones comunes que generan riesgos evitables

La primera suposición engañosa es que el encapsulado en epoxi hace que la humedad sea irrelevante. El aislamiento de los devanados puede resistir bien la humedad, pero la condensación, el polvo, los terminales corroídos, la entrada por la caja de cables y el tracking sobre superficies externas contaminadas siguen siendo riesgos reales. La segunda es que el comportamiento frente al fuego F1 o un sistema de aislamiento no inflamable elimina la necesidad de controlar la temperatura. El comportamiento frente al fuego y el envejecimiento térmico se relacionan con cuestiones operativas diferentes.

Una tercera suposición es que una sala limpia siempre significa un transformador limpio. El polvo fino puede acumularse en los pasos de los devanados y en las superficies superiores mucho antes de que sea evidente desde la entrada de la sala eléctrica. La cuarta es que una alarma es un evento de mantenimiento en lugar de un evento operativo. Las alarmas de temperatura deben desencadenar una evaluación inmediata de la carga, la refrigeración y el comportamiento de la protección, seguida de una revisión técnica documentada.

Por último, los equipos de mantenimiento deben evitar tratar todos los diseños de transformadores secos como intercambiables. La clase de tensión, la clase de aislamiento, el diseño de la envolvente, la construcción de los devanados, la disposición de refrigeración, la configuración de tomas, los accesorios y las condiciones ambientales locales afectan al plan de inspección. Como referencia, untransformador de distribución seco de resina fundida de 33kV utilizado para reducir tensión a un sistema de distribución de baja tensión puede requerir especial atención al estado de las terminaciones de alta tensión, la exposición a rayos y sobretensiones, la funcionalidad del control de temperatura y la disponibilidad de refrigeración por aire forzado cuando la operación con sobrecarga forma parte de la estrategia operativa.

Cuándo una condición anormal requiere escalamiento

El personal de mantenimiento debe escalar el caso en lugar de simplemente restablecer y supervisar cuando existan alarmas de temperatura repetidas, desviación inexplicable de temperatura entre fases, tracking o carbonización visibles, grietas asociadas con evidencia térmica, ruido anormal persistente, un cambio posterior a una falla en los valores de prueba, evidencia de sobrecalentamiento de terminales, resina dañada alrededor de conexiones o un dispositivo de protección que no supere las pruebas funcionales.

Después de un cortocircuito o una falla externa importante, no suponga que una apariencia normal demuestra una condición interna normal. Las fuerzas mecánicas pueden afectar los devanados y las conexiones incluso cuando no hay daños externos evidentes. Revise la magnitud y duración de la falla, inspeccione la unidad, realice las pruebas justificadas por el evento y obtenga orientación del fabricante cuando los resultados o síntomas sean inciertos.

Por tanto, el programa de mantenimiento más eficaz es un ciclo disciplinado: inspeccionar, medir, comparar, corregir y registrar. La tecnología de resina fundida reduce varias cargas tradicionales de mantenimiento de transformadores, pero la fiabilidad sigue dependiendo de vías de refrigeración limpias, protección de temperatura fiable, conexiones eléctricas sólidas y registros suficientemente buenos para mostrar cuándo el funcionamiento normal comienza a cambiar.
