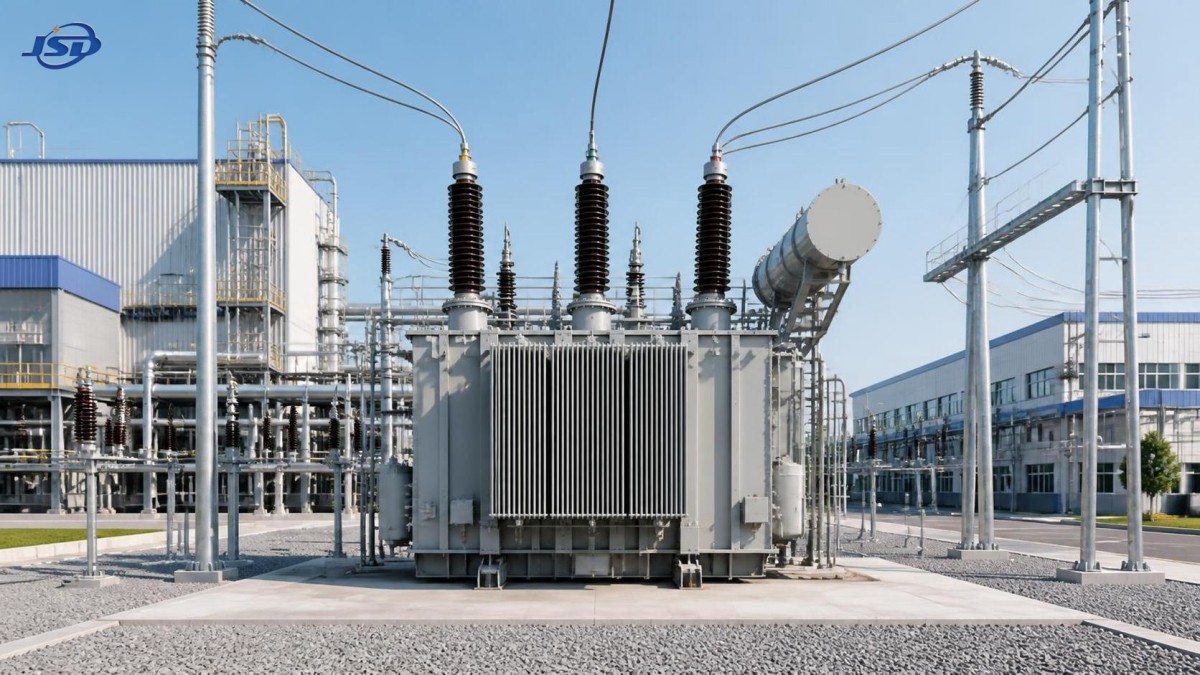

¿Qué es un transformador de potencia? Usos clave en sistemas de redes industriales y de servicios públicos

Un equipo de mantenimiento puede detectar primero el problema como una molestia recurrente en lugar de un evento eléctrico grave: los motores vacilan durante el arranque, los controles sensibles se reinician, las luces se atenúan cuando entra en funcionamiento una carga grande o una línea de producción debe detenerse después de una falla en el alimentador. En un entorno de servicios públicos, el síntoma puede ser una queja por tensión en el extremo de un área de servicio o la dificultad para admitir una nueva conexión de carga. La fuente no siempre es el transformador, pero este suele ser fundamental en la investigación porque se sitúa entre niveles de tensión y determina cuánta potencia puede circular de forma segura por esa parte de la red.

Aquí es donde una pregunta básica adquiere un sentido práctico: ¿qué es un transformador de potencia y qué función desempeña realmente en un sistema de red industrial o de servicios públicos? Comprender su función ayuda a evitar un error común: tratar cada problema de tensión como un problema de cable, aparamenta o carga sin comprobar si el equipo de conversión de tensión tiene la potencia nominal, configuración, refrigeración y protección correctas.

El equipo que conecta diferentes niveles de tensión

Un transformador de potencia es un dispositivo eléctrico estático que transfiere energía de corriente alterna de un circuito a otro mediante inducción electromagnética. Su función principal es cambiar la tensión manteniendo inalterada la frecuencia eléctrica. Puede elevar la tensión para una transmisión eficiente a larga distancia, reducirla para el uso de los equipos o proporcionar aislamiento eléctrico entre secciones de un sistema.

La configuración básica incluye un núcleo de acero magnético y dos o más devanados. Cuando la corriente alterna circula por el devanado primario, crea un flujo magnético variable en el núcleo. Ese flujo induce tensión en el devanado secundario. La relación de tensión depende en gran medida de la relación de espiras entre los devanados. Un mayor número de espiras en el lado secundario produce una tensión más alta; un menor número de espiras produce una tensión más baja.

El proceso parece sencillo, pero el contexto operativo importa. Un transformador debe soportar la carga prevista, tolerar los esfuerzos asociados a maniobras y rayos cuando corresponda, gestionar el calor y mantener una tensión adecuada en el extremo receptor. Si se pasan por alto alguna de estas condiciones, una relación de tensión técnicamente correcta aún puede dar lugar a un servicio poco fiable.

En las conversaciones cotidianas, el término «transformador de potencia» se utiliza a veces de forma amplia para casi cualquier transformador de una red eléctrica. En un contexto más estricto de servicios públicos, suele referirse a unidades más grandes utilizadas en centrales de generación, redes de transmisión y subestaciones. Los transformadores de distribución constituyen generalmente la etapa final de reducción de tensión antes de que la electricidad llegue a las instalaciones o a los usuarios locales. Ambos se basan en el mismo principio electromagnético, pero sus condiciones de instalación, capacidades, clases de tensión y prioridades operativas pueden diferir considerablemente.

Por qué la tensión debe cambiar antes de que la energía se transporte o llegue a los equipos

La electricidad enviada a largas distancias a baja tensión requiere mayor corriente para la misma cantidad de potencia. Una mayor corriente incrementa las pérdidas en los conductores y puede exigir cables o conductores aéreos de mayor tamaño. Por ello, las compañías eléctricas utilizan etapas de transformadores elevadores cerca de las fuentes de generación para aumentar la tensión antes de la transmisión. En las subestaciones, otros transformadores reducen progresivamente esa tensión para las redes regionales de distribución.

Cuando la electricidad llega a una planta industrial, edificio comercial, hospital o proyecto de infraestructura, el suministro entrante puede seguir siendo mucho mayor que la tensión necesaria para motores, iluminación, paneles de control y cuadros generales de distribución de baja tensión. Un transformador reductor cubre esa diferencia.

Por ejemplo, una instalación alimentada a media tensión puede necesitar un transformador que convierta el nivel de entrada a 0.4 kV para las cargas de baja tensión. Esta disposición permite que la instalación reciba energía a una tensión de distribución práctica mientras opera equipos diseñados para su sistema local de baja tensión. También proporciona a los diseñadores un punto controlado para la coordinación de protecciones, medición, decisiones de puesta a tierra y planificación de cargas futuras.

Dónde la selección del transformador se convierte en un problema operativo real

En una instalación industrial, las decisiones sobre transformadores suelen surgir cuando una planta se amplía, sustituye equipos eléctricos envejecidos, añade variadores de velocidad o instala una línea de proceso de alta demanda. La primera tentación es seleccionar una unidad basándose únicamente en la carga conectada actual. Este enfoque puede ser arriesgado porque la carga conectada no es lo mismo que la demanda simultánea, y la demanda no es lo mismo que la carga térmica de un transformador en las condiciones ambientales reales.

Considere una planta con motores grandes. Durante el arranque, algunas configuraciones de motores pueden generar una demanda temporal de corriente considerable. Si el transformador, el alimentador aguas arriba y los ajustes de protección no se han evaluado conjuntamente, la caída de tensión puede interferir con los controles u otros equipos. Por el contrario, seleccionar una unidad excesivamente grande sin considerar la carga de operación puede aumentar innecesariamente las pérdidas en vacío y el coste del equipo. La elección adecuada depende del perfil de carga de la instalación, el método de arranque, el factor de potencia, el contenido armónico, el crecimiento previsto y las condiciones de ventilación, no solo de un valor de placa.

Los sistemas de servicios públicos afrontan un desafío relacionado pero más amplio. Un transformador puede tener que atender cambios estacionales de demanda, generación renovable distribuida, reconfiguración de alimentadores o una base creciente de clientes. La regulación de tensión y los ajustes de tomas se vuelven importantes porque una tensión satisfactoria a un nivel de carga puede dejar de serlo cuando cambia la condición de la red. Por tanto, el transformador de potencia forma parte de un sistema más amplio y no de una compra aislada.

Malentendidos comunes que conducen a malas decisiones

«Un transformador crea energía».

No es así. Un transformador transfiere energía eléctrica entre circuitos y modifica la tensión y la corriente en proporción a su relación de devanados. Existen pérdidas en el núcleo y los devanados, por lo que la potencia de salida es ligeramente inferior a la potencia de entrada. Su finalidad es una entrega eficiente y utilizable, no la generación de energía.

«La potencia nominal en kVA me dice todo».

La capacidad es esencial, pero solo es una parte de la decisión. Una unidad adecuada también debe corresponder a la tensión primaria y secundaria, la frecuencia, el grupo de conexión o vectorial cuando sea pertinente, la impedancia, la clase de aislamiento, el método de refrigeración, el entorno de instalación y los requisitos aplicables del proyecto. Dos transformadores con la misma potencia nominal en kVA pueden comportarse de forma diferente dentro de la misma red porque su impedancia y configuración afectan a la corriente de falla y al funcionamiento en paralelo.

«Las unidades de tipo seco y las llenas de líquido son intercambiables».

Desempeñan la misma función eléctrica fundamental, pero sus medios de refrigeración, necesidades de instalación, consideraciones contra incendios, prácticas de mantenimiento y restricciones ambientales difieren. Las unidades llenas de líquido se utilizan ampliamente en muchas aplicaciones exteriores y de alta capacidad. Los transformadores de tipo seco suelen considerarse cuando la instalación interior, el comportamiento ante incendios, la reducción de preocupaciones relacionadas con fluidos o las condiciones de espacio influyen en el diseño. La elección final debe basarse en el diseño eléctrico del proyecto y los requisitos locales, en lugar de una preferencia general.

«Si la tensión es incorrecta, el transformador debe estar averiado».

Los problemas de tensión pueden deberse a la longitud del alimentador, el dimensionamiento de los conductores, conexiones deficientes, carga excesiva, posición incorrecta de las tomas, variaciones del suministro aguas arriba, distorsión armónica o problemas de protección y control. Debe revisarse el transformador, pero sustituirlo antes de identificar la causa puede desperdiciar tiempo y dejar intacta la falla real.

Una forma práctica de evaluar la aplicación

Comience por los lados de fuente y carga. Registre la tensión de entrada real o especificada, la tensión de salida requerida, la frecuencia del sistema, la disposición de puesta a tierra y el tipo de carga previsto. Estos detalles establecen si la configuración eléctrica básica del transformador es adecuada.

A continuación, examine el patrón de carga. ¿La instalación funciona con una carga bastante estable o alterna entre operación ligera y picos pronunciados? ¿Hay motores grandes, equipos de soldadura, rectificadores, sistemas UPS, accionamientos o equipos de carga? Las cargas no lineales pueden introducir armónicos que aumentan el calentamiento en los devanados y conductores asociados. Un transformador seleccionado para cargas lineales normales puede requerir una evaluación adicional cuando la carga incluye una cantidad significativa de equipos de electrónica de potencia.

Después, considere la ubicación física. Las salas de transformadores interiores, sótanos, cubiertas, talleres con polvo, entornos mineros y subestaciones de energías renovables generan exigencias diferentes. La ventilación, temperatura ambiente, separación, humedad, acceso para inspección, límites de ruido y disposiciones de seguridad contra incendios deben considerarse antes de que el equipo llegue a la obra. Estos detalles a menudo se descubren demasiado tarde, cuando ya se ha especificado una unidad, pero el tendido de cables, el flujo de aire de la sala o el acceso para manipulación siguen sin resolverse.

La coordinación de protecciones es otro paso importante. Los fusibles, interruptores automáticos, relés, protección contra sobretensiones y dispositivos de protección aguas abajo deben funcionar conjuntamente. La impedancia del transformador influye en la corriente de falla disponible, mientras que la corriente de irrupción puede afectar el comportamiento de energización. Los ajustes deben ser desarrollados por ingenieros eléctricos cualificados utilizando la información real del sistema. No basta con copiar ajustes de otra instalación con una potencia nominal de transformador similar.

Una opción de nivel de distribución para instalaciones de media tensión

Cuando un proyecto necesita reducir un suministro de 10 kV a 0.4 kV, puede considerarse un diseño de distribución de tipo seco con resina fundida si sus características de instalación se ajustan al proyecto. ElTransformador de Distribución de Tipo Seco con Resina Fundida de 10 kV está especificado para la transformación reductora de 10 kV a 0.4 kV y está disponible en un rango de capacidad de 30–2500 kVA. Dicho rango puede ser relevante para instalaciones con distintas demandas de distribución, desde servicios de edificios más pequeños hasta secciones de planta más grandes.

Su construcción indicada incluye un núcleo fabricado con chapa de acero al silicio de grano orientado laminada en frío, devanado de cinta de cobre de alta tensión, devanado de lámina de cobre de baja tensión y materiales de aislamiento a base de resina. En términos prácticos, estos detalles constructivos se relacionan con el rendimiento eléctrico, la resistencia mecánica, la integridad del aislamiento y la gestión térmica, pero no eliminan la necesidad de verificar el diseño completo de la instalación.

Para proyectos en los que la planificación de continuidad es importante, el sistema indicado de protección y control de temperatura y la disposición para funcionamiento con aire forzado deben revisarse junto con el diseño de ventilación y las normas operativas de la instalación. La información del producto también enumera opciones de tomas de alta tensión, mientras que la tensión, capacidad, frecuencia, grupo vectorial y pérdidas pueden personalizarse. Estas opciones deben confirmarse con antelación, especialmente si la tensión entrante de la red eléctrica no es exactamente igual a la hipótesis nominal del proyecto.

Señales que requieren una investigación profesional

Algunas condiciones del transformador no deben tratarse como ajustes operativos rutinarios. Disparos repetidos de protecciones, sobrecalentamiento inexplicable, zumbido inusual que cambia bruscamente, daños visibles en el aislamiento, olor persistente, terminales flojos o descoloridos, o indicios de humedad requieren una evaluación rápida por personal cualificado. En una unidad de tipo seco, las vías de ventilación bloqueadas y la acumulación de polvo también pueden contribuir a una temperatura elevada, especialmente en entornos industriales.

El desequilibrio de tensión aguas abajo puede indicar carga desigual, conexiones deficientes, problemas en el lado de suministro o un problema en el transformador o los conductores conectados. Antes de sacar conclusiones, deben realizarse mediciones con instrumentos adecuados y procedimientos seguros. Comparar las tensiones de fase, la corriente de carga, las indicaciones de temperatura y el estado de las conexiones puede acotar la investigación. El aislamiento eléctrico, las pruebas, las reparaciones y los cambios en los ajustes de protección deben seguir prácticas de trabajo autorizadas.

Evitar que el transformador se convierta en la parte olvidada del sistema

Un transformador de potencia suele funcionar silenciosamente durante largos períodos, por lo que puede descuidarse hasta que un problema se vuelve disruptivo. Un enfoque mejor consiste en incluirlo en la planificación normal del mantenimiento eléctrico. Mantenga despejadas las zonas de ventilación, inspeccione las conexiones accesibles durante las paradas programadas, revise la carga cuando se añada nuevo equipo e investigue las alarmas repetidas en lugar de simplemente restablecerlas. Cuando cambien las cargas de la instalación, reevalúe el servicio del transformador en vez de asumir que la selección original sigue siendo adecuada.

La idea central es sencilla: un transformador no es simplemente una caja que cambia la tensión. Es un enlace diseñado entre las condiciones de suministro y las cargas operativas reales. Cuando se consideran conjuntamente la relación de tensión, la capacidad, la refrigeración, la protección, el entorno de instalación y la demanda futura, puede respaldar una distribución estable en redes de servicios públicos, instalaciones industriales, sistemas de energías renovables y edificios críticos. Cuando estos factores se tratan por separado, incluso un transformador con la potencia nominal correcta puede convertirse en el punto débil de un sistema eléctrico que, por lo demás, es capaz.
