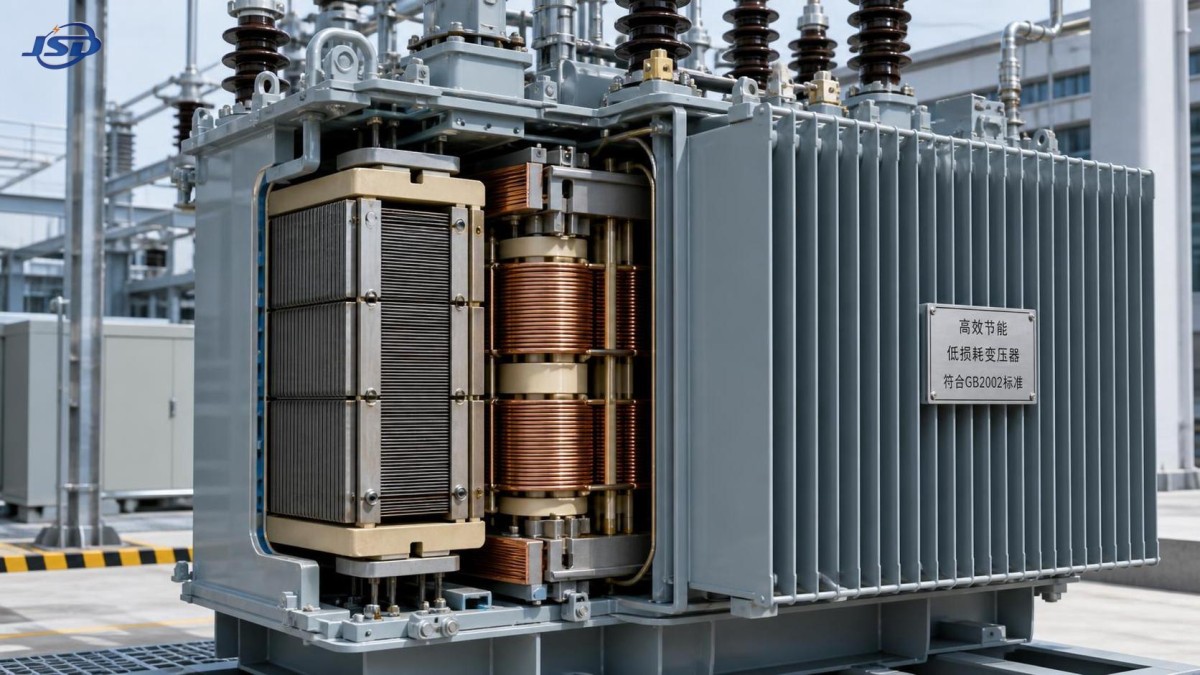

¿Qué define a un transformador de ahorro de energía y cuánto puede reducir los costos operativos?

El costo operativo de un transformador comienza con las pérdidas que existen incluso cuando la carga conectada es baja. Esta es la primera definición práctica de un transformador de ahorro energético: una unidad diseñada para reducir las pérdidas en el núcleo durante los periodos de inactividad y controlar las pérdidas en los devanados cuando aumenta la corriente, sin crear nuevos problemas de fiabilidad en otras partes del sistema. En términos de adquisición, esta denominación solo tiene valor si las decisiones de diseño que la respaldan coinciden con el ciclo de trabajo real, el entorno de instalación y las condiciones de mantenimiento del sitio.

Una comparación ordinaria basada únicamente en la capacidad nominal puede ocultar la diferencia real. Dos transformadores con la misma capacidad nominal en kVA pueden comportarse de manera muy diferente a lo largo de un año, porque uno utiliza un material de núcleo con menores pérdidas, un procesamiento más preciso de las laminaciones, un mejor diseño de los conductores y una estructura térmica que mantiene bajo control el aumento de la resistencia cuando se eleva la temperatura. Cuando el transformador funciona durante muchas horas con cargas variables, estos detalles influyen en la factura eléctrica de forma más directa que la placa de características por sí sola.

Qué define normalmente a un transformador de ahorro energético

En los debates técnicos, el término generalmente se refiere a un transformador con menores pérdidas en vacío, menores pérdidas en carga o ambas. Las pérdidas en vacío proceden principalmente del núcleo magnético y aparecen siempre que el transformador está energizado. Las pérdidas en carga están relacionadas con la corriente que circula por los devanados e incluyen las pérdidas en el cobre, las pérdidas parásitas y los efectos térmicos que aumentan la resistencia durante el funcionamiento. Un diseño de ahorro energético fiable aborda ambos aspectos, pero la importancia relativa depende del uso que se haga del transformador.

En una red de distribución con poca carga que permanece energizada las 24 horas, las bajas pérdidas en vacío pueden tener una mayor relevancia económica. En una instalación con una fuerte demanda diurna y una carga sostenida cercana a la corriente nominal, las pérdidas en carga pueden convertirse en el principal factor de costo. Por eso, un transformador de ahorro energético no puede evaluarse de forma aislada respecto al perfil de carga. Una especificación que parece eficiente en un catálogo puede resultar económicamente poco favorable si está optimizada para un patrón de funcionamiento incorrecto.

El material del núcleo es uno de los factores diferenciadores más claros. Los fabricantes pueden utilizar acero al silicio de grano orientado laminado en frío con mejores propiedades magnéticas o, en algunas aplicaciones, un núcleo de aleación amorfa cuando la prioridad son unas pérdidas en vacío muy bajas. Cada opción modifica no solo las pérdidas, sino también el costo de adquisición, las características de manipulación mecánica, el comportamiento acústico y los aspectos relacionados con la reparación. El diseño de los devanados es igualmente importante. La sección transversal de los conductores, la disposición de los devanados, las distancias de aislamiento y el control del flujo de dispersión influyen en las pérdidas en carga y en el calentamiento a largo plazo.

La calidad del procesamiento también forma parte de la definición. El control de rebabas durante el corte del núcleo, la precisión de las uniones step-lap, la presión de sujeción, el secado al vacío, el curado del aislamiento, el tratamiento del aceite y la calidad del sellado afectan a la estabilidad de los valores de pérdidas prometidos después del transporte y la puesta en servicio. Un transformador comercializado como de ahorro energético, pero ensamblado con un control deficiente del proceso, puede ofrecer valores aceptables en fábrica y aun así rendir por debajo de lo previsto después de meses de funcionamiento en campo.

¿Cuánto puede reducir los costos operativos?

No existe un porcentaje universal que sea técnicamente honesto. La reducción de costos depende de cinco variables que cambian de un proyecto a otro: las horas anuales de energización, la carga media, la duración de la carga máxima, la estructura tarifaria local de la electricidad y la diferencia de pérdidas entre los modelos preseleccionados. Sin estos datos, cualquier afirmación de ahorro fijo es marketing, no ingeniería.

Una forma más fiable de estimar el costo operativo consiste en separar las pérdidas en términos de energía anual. Las pérdidas en vacío se multiplican por todo el tiempo de energización, ya que existen siempre que se aplica tensión. Las pérdidas en carga deben ajustarse según el factor de carga real e, idealmente, según el cuadrado del perfil de carga en lugar de utilizar un simple promedio. Esta distinción es importante. Un transformador que alimenta cargas de motores intermitentes, sistemas HVAC cíclicos o una demanda comercial mixta puede tener el mismo consumo energético mensual que otra instalación y, sin embargo, generar pérdidas en los devanados muy diferentes.

Supongamos que una unidad tiene menores pérdidas en el núcleo, pero solo una mejora ligeramente superior en las pérdidas de los devanados. Puede reducir notablemente los costos operativos en una subestación que permanece energizada continuamente con una demanda media moderada. Si otra unidad ofrece una mejora más significativa en las pérdidas de los devanados, puede ser más adecuada para una planta con largos intervalos de carga elevada. Ninguna de las dos es automáticamente el «mejor» transformador de ahorro energético a menos que se calcule el costo del ciclo de vida en función del patrón de funcionamiento previsto.

También existe la cuestión de los costos secundarios, que a menudo se ignora en las primeras conversaciones de compra. Unas pérdidas menores reducen el calor interno. Un menor nivel térmico puede aliviar el esfuerzo sobre el aislamiento, el aceite, los pasatapas y las conexiones. En determinadas condiciones, esto puede favorecer un funcionamiento estable más prolongado y reducir la frecuencia de las intervenciones relacionadas con la temperatura. El efecto financiero es indirecto y debe tratarse con cautela, pero puede influir en la exposición a tiempos de inactividad, especialmente cuando las ventanas de parada son limitadas.

Otro factor que suele pasarse por alto es el comportamiento de la potencia reactiva en el sistema eléctrico general. La eficiencia del transformador no sustituye a la corrección del factor de potencia, la gestión de armónicos ni el equilibrio de cargas. Si la red presenta una mala calidad de energía, el beneficio operativo esperado puede reducirse porque pueden aparecer un calentamiento adicional y pérdidas parásitas fuera de las condiciones de ensayo controladas utilizadas para los datos de la placa de características.

Dónde suelen equivocarse las evaluaciones de costos

Un error común consiste en comparar únicamente el precio de compra. La opción con menor inversión inicial puede generar mayores pérdidas anuales durante todo el periodo de servicio. Incluso cuando los precios de la electricidad son estables, esto puede modificar el costo real de propiedad. Si las tarifas incluyen componentes de demanda, precios en periodos punta o penalizaciones vinculadas a la ineficiencia del sistema, la situación se vuelve aún más compleja.

Otro error consiste en utilizar la carga nominal como si fuera la carga normal. Los transformadores suelen seleccionarse con margen para futuras ampliaciones, redundancia o corrientes de arranque. Esto es razonable, pero modifica la economía del proyecto. Un transformador sobredimensionado puede pasar la mayor parte de su vida con una carga baja, en cuyo caso predominan las pérdidas en vacío. En tal situación, prestar atención al comportamiento de las pérdidas del núcleo puede ser más valioso que centrarse únicamente en la eficiencia a plena carga.

También existe la tendencia a considerar que los datos de pérdidas de fábrica cuentan toda la historia. Las vibraciones durante el transporte, las malas prácticas de descarga, la entrada de humedad durante el almacenamiento, los radiadores dañados, las terminaciones flojas y el aceite contaminado pueden hacer que el rendimiento en campo se aleje de lo esperado. En las unidades sumergidas en aceite, los límites del ángulo de manipulación, las comprobaciones del sellado y los ensayos del aceite después de la llegada no son simples detalles administrativos. Forman parte de la conservación de los beneficios económicos que justificaron la compra.

Detalles de la especificación que merecen una lectura atenta

Al revisar las ofertas, el programa técnico debe distinguir claramente entre las pérdidas en vacío, las pérdidas en carga a la temperatura de referencia, la impedancia, el método de refrigeración, la clase de aislamiento, la disposición de las tomas y el aumento de temperatura permitido. Las expresiones ambiguas sobre la «eficiencia máxima» pueden inducir a error, porque la eficiencia alcanza su máximo en un determinado punto de carga que puede tener poca relación con el funcionamiento normal del sitio.

El ruido también puede tener importancia económica, aunque de forma indirecta. Un diseño de núcleo con menores pérdidas puede modificar el comportamiento magnético y la emisión acústica. Si el transformador se instala cerca de edificios ocupados o de zonas de procesos sensibles, las medidas de mitigación, como barreras, cerramientos o reubicaciones, pueden añadir costos después de la compra. La solución técnica de cumplimiento más económica suele identificarse antes de realizar el pedido, no después de que comiencen las quejas en el sitio.

En servicios exteriores o industriales exigentes, la envolvente, el sistema de recubrimiento, la resistencia a la corrosión de los accesorios, la calidad de las juntas y la disposición del sellado influyen en que el transformador permanezca seco y estable térmicamente. Las afirmaciones de eficiencia pierden valor rápidamente si la entrada de humedad deteriora el aislamiento o si un rendimiento deficiente de la refrigeración eleva la temperatura de funcionamiento.

En los trabajos de distribución de media tensión, un punto de referencia práctico puede ser un Transformador de distribución de potencia sumergido en aceite de 10kV/0.4kV, donde la verdadera cuestión de compra no es el tipo de producto por sí mismo, sino si el equilibrio de pérdidas, el comportamiento de refrigeración, el rango de tomas y las condiciones del sitio están alineados. En algunos proyectos, la construcción sumergida en aceite se prefiere por su rendimiento térmico y su tolerancia a las sobrecargas; en otros, las limitaciones de instalación pueden orientar la evaluación hacia diseños diferentes.

La instalación y el mantenimiento afectan al ahorro más de lo que admiten muchas licitaciones

Un transformador de ahorro energético puede perder parte de la ventaja esperada debido a unas prácticas de instalación deficientes. Los tendidos de cables de baja tensión demasiado largos o con una sección insuficiente introducen pérdidas adicionales en el sistema que pueden superar la diferencia entre dos modelos de transformador. Una ventilación deficiente en una sala interior eleva la temperatura de funcionamiento. Una carga trifásica desequilibrada aumenta la corriente en determinados devanados. Las cargas con abundantes armónicos procedentes de variadores, rectificadores o equipos no lineales pueden incrementar las pérdidas por corrientes parásitas y las pérdidas adicionales. Se trata de problemas del sitio, pero afectan directamente al costo operativo atribuido al transformador.

Por lo tanto, los registros de puesta en servicio deben incluir la resistencia de aislamiento, la verificación de la relación de transformación, las comprobaciones de las conexiones, el estado del aceite cuando corresponda, la continuidad de la puesta a tierra, la confirmación de la posición de las tomas y las observaciones térmicas después de la energización. Ninguna de estas pruebas es documentación meramente decorativa. Establecen si el transformador funciona en las condiciones asumidas por el modelo de costo del ciclo de vida.

El mantenimiento debe centrarse en las condiciones que modifican las pérdidas o amenazan la evacuación del calor: nivel de aceite, calidad del aceite, fugas, limpieza de los radiadores, funcionamiento de los ventiladores cuando estén instalados, apriete de los terminales y evidencias de puntos calientes anómalos. Si se dispone de inspección por infrarrojos, esta puede ayudar a identificar la resistencia de las conexiones o una carga desigual antes de que el problema se convierta en una penalización energética prolongada.

Cómo comparar ofertas sin reducir la decisión a eslóganes

El enfoque más defendible consiste en solicitar valores garantizados de pérdidas, las normas de referencia utilizadas para los ensayos, las tolerancias, las descripciones de los materiales cuando sean pertinentes y una declaración clara de la base de temperatura utilizada para las pérdidas en carga. A continuación, estos valores deben compararse con la curva de carga anual prevista. Si la curva de carga es incierta debido a una ampliación planificada, deben utilizarse al menos dos escenarios de funcionamiento en lugar de una única estimación optimista.

La evaluación comercial debe incluir el método de transporte, la protección del embalaje, las limitaciones de almacenamiento, los requisitos de instalación y las piezas de repuesto que afectan al tiempo de actividad. Un transformador que llega con mejores especificaciones documentales, pero con un mayor riesgo en el sitio, no es automáticamente la opción de menor costo. La diferencia entre el rendimiento de fábrica y el rendimiento en campo suele originarse en los límites entre la fabricación, la logística, las obras civiles, la instalación eléctrica y la puesta en servicio.

El plazo de entrega y la intercambiabilidad también son importantes. Si un diseño utiliza dimensiones, accesorios o componentes menos habituales, la planificación de los reemplazos puede resultar más difícil posteriormente. Esto no invalida la ventaja de eficiencia, pero debe incluirse en el mismo análisis de costos, porque el costo operativo es solo una parte de la propiedad del activo.

En definitiva, un transformador de ahorro energético se define menos por una etiqueta que por unas características de pérdidas verificables, una fabricación disciplinada y su idoneidad para la red real a la que prestará servicio. Los costos operativos pueden reducirse de manera significativa cuando estos factores coinciden con el perfil de carga y las condiciones del sitio. Cuando no coinciden, los ahorros declarados siguen siendo teóricos mientras el contador eléctrico continúa registrando la diferencia.
