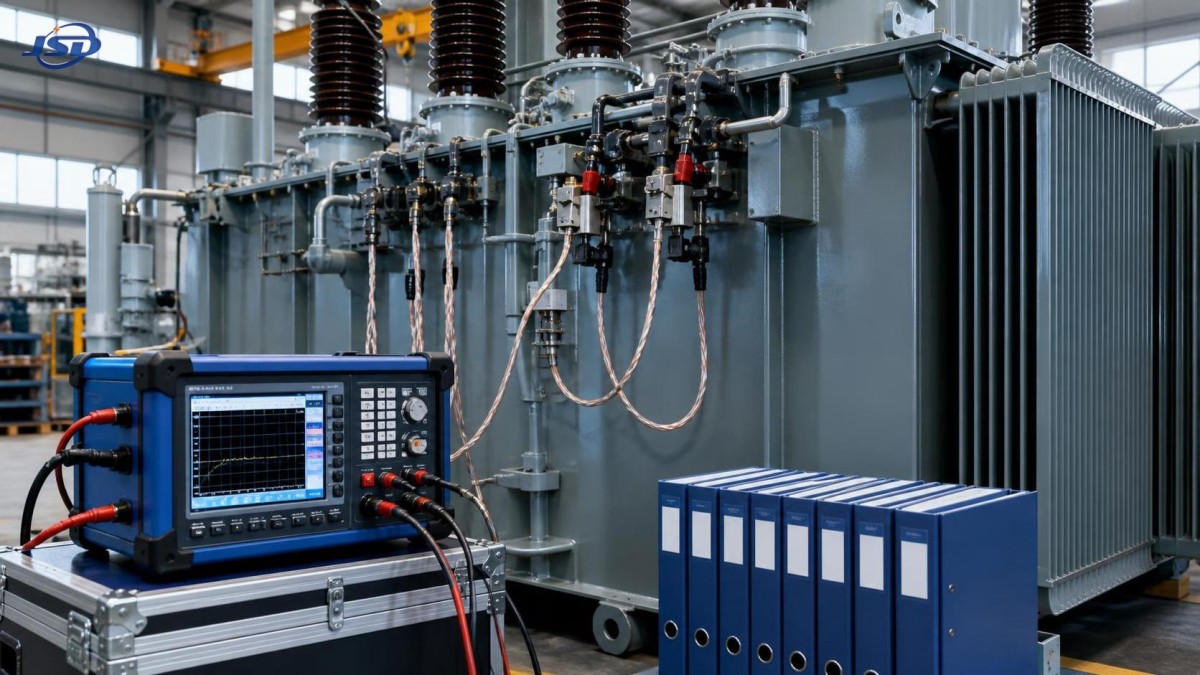

هل يمكن لمورّد محولات القدرة توفير وثائق اختبار قابلة للتتبع؟

نعم. ينبغي أن يكون مورد محولات الطاقة الكفء قادرًا على تقديم وثائق اختبار قابلة للتتبع لكل محول يتم تسليمه، وليس مجرد شهادة عامة أو ورقة ملخص للاختبارات. يجب أن تربط السجلات بين التصميم المعتمد والمواد المشتراة ومراحل التصنيع ونتائج الاختبارات الروتينية والرقم التسلسلي وقرار الإفراج النهائي. هذه السلسلة هي ما يجعل حزمة الوثائق مفيدة أثناء الفحص أو التشغيل الأولي أو مراجعة حادث أو تدقيق لاحق.

يكمن الفرق المهم بين امتلاك الوثائق وامتلاك وثائق قابلة للتتبع فعليًا. قد يبدو مجلد مليء بملفات PDF مكتملًا، ومع ذلك قد يفشل في إثبات ما إذا كانت نتيجة الاختبار تخص الوحدة الفعلية المركبة في الموقع. تعني قابلية التتبع أن بإمكان المراجع البدء من لوحة بيانات المحول أو الرقم التسلسلي والرجوع للتحقق مما تم تصنيعه وما تم اختباره ومن اعتمده وما إذا كانت أي حالة عدم مطابقة قد أُغلقت بصورة صحيحة.

ما الذي ينبغي أن تعنيه الوثائق القابلة للتتبع من مورد محولات الطاقة

بالنسبة لمحول توزيع أو محول قدرة، يبدأ مسار الوثائق عادة قبل التجميع النهائي. وينبغي أن يربط المواد والمكونات الرئيسية بالوحدة قيد التصنيع. وبناءً على تصميم المحول ونطاق العقد، قد يشمل ذلك تعريف فولاذ القلب، وسجلات موصلات الملفات، ومواد العزل، والعوازل، ومغيرات نقاط التوصيل، والمشعات، وأجهزة القياس، وأجهزة الحماية، وشهادات زيت المحولات أو السائل العازل.

ثم تتبع الحزمة المفيدة المحول خلال مراحل الإنتاج. وهي تحدد أمر التصنيع، والمواصفات الفنية المعتمدة، والرسومات أو صحائف البيانات، ونقاط الفحص، وأجهزة الاختبار المستخدمة، وتواريخ الاختبارات، والتوقيعات المعتمدة. وإذا كان المورد يستخدم سجلات جودة إلكترونية، فينبغي أن يظل رقم الوثيقة وسجل المراجعات ظاهرين. ومن الصعب الدفاع لاحقًا عن نتيجة تفتقر إلى رقم الوحدة التسلسلي والتاريخ ومرجع الاختبار والموافقة المسؤولة.

عمليًا، ينبغي أن تجيب الوثائق عن أربعة أسئلة بسرعة:

• هل يرتبط هذا السجل بالمحول المحدد الذي يجري قبوله؟
• هل أُجري الاختبار وفقًا للمعيار المتفق عليه ومواصفات المشروع؟
• هل كانت الأجهزة والإجراءات ومعايير القبول خاضعة للضبط؟
• هل تم تسجيل الانحرافات وتقييمها والإفراج عنها رسميًا؟

إذا تعذر الإجابة عن أي من هذه الأسئلة من خلال السجلات المقدمة، فقد تكون الحزمة مفيدة من حيث المعلومات، لكنها ليست قابلة للتتبع بالكامل.

الاختبارات الروتينية ضرورية، لكنها ليست القصة الكاملة

يطلب كثير من المشترين أولًا تقرير اختبار روتيني. وهذه بداية صحيحة، لكنها لا ينبغي أن تكون نهاية المطاف. تُظهر الاختبارات الروتينية عمومًا أن المحول المكتمل استوفى متطلبات اختبار الإنتاج ذات الصلة قبل الشحن. ويعتمد نطاق الاختبار الدقيق على نوع المحول وفئة الجهد والمعيار الحاكم ومواصفة الشراء. بالنسبة للمحولات المحددة وفق متطلبات IEC، يشار عادة إلى IEC 60076، لكن يجب أن يحدد العقد الإصدار المعمول به وأي إضافات من العميل ومعايير القبول المتفق عليها.

يحدد تقرير الاختبار الروتيني المُعد جيدًا عادة قدرة المحول والجهد المقنن ومجموعة المتجهات ومتطلب الممانعة وترتيب التبريد والرقم التسلسلي وتاريخ الاختبار. وينبغي أيضًا أن يعرض القيم المقاسة بدلًا من مجرد عبارة مثل “اجتاز الاختبار”. وقد تشمل النتائج مقاومة الملفات، ونسبة الجهد وإزاحة الطور، والممانعة وفقد الحمل، وفقد اللاحمل والتيار، ومقاومة العزل عند تحديدها، واختبارات الجهد المطبق، واختبارات الجهد المستحث، وفحوص الدوائر المساعدة أو أجهزة الحماية عند الاقتضاء.

تُعد القيم المقاسة مهمة لأنها تتيح المقارنة مع الجدول الفني المعتمد ومع تقييمات الحالة المستقبلية. على سبيل المثال، يكون سجل مقاومة الملفات أكثر قيمة بكثير عندما يحدد موضع نقطة التوصيل ودرجة حرارة الملف أو أساس التصحيح وتوصيلة الاختبار. إن تدوين عبارة بسيطة مثل “مقبول” لا يوفر سياقًا فنيًا كافيًا لاستكشاف الأعطال لاحقًا.

تحتاج اختبارات النوع والاختبارات الخاصة إلى اهتمام منفصل. فهي لا تُكرر تلقائيًا على كل وحدة. وقد يطلب المشتري أو المعيار المعمول به أو ممارسة شركة المرافق أو ملف مخاطر المشروع اختبار ارتفاع الحرارة أو اختبار نبضة البرق أو دليل تحمل القصر أو اختبار مستوى الصوت أو اختبار ممانعة التسلسل الصفري. ينبغي للمورد أن يوضح بجلاء ما إذا كان الدليل خاصًا بالوحدة أو قائمًا على التصميم أو تم بحضور شاهد أو مأخوذًا من تصميم مكافئ تم اختباره. إن اعتبار تقرير اختبار نوع قديم دليلًا على أن كل محول تم تسليمه خضع لذلك الاختبار هو خطأ شائع يمكن تجنبه.

الوثائق التي تنتمي عادة إلى ملف القبول

تحدد مجموعة الوثائق المناسبة بأمر الشراء ومدى أهمية التركيب. لا ينبغي أن يتحمل محول صناعي مدمج ووحدة متصلة بالشبكة عبء الفحص نفسه تلقائيًا. ومع ذلك، تشكل السجلات التالية أساسًا معقولًا لمعظم المشاريع الخاضعة للضبط:

• صحيفة البيانات المعتمدة وبيانات لوحة الاسم والرسم العام ومخطط التوصيلات.
• شهادات المواد أو المكونات للبنود المحددة كعناصر حرجة في المواصفات.
• سجلات الفحص أثناء العمليات، بما في ذلك فحوص الملفات والقلب والخزان والطلاء والتجميع عند اشتراطها تعاقديًا.
• تقارير الاختبارات الروتينية المشار فيها إلى الرقم التسلسلي للمحول.
• حالة المعايرة أو معلومات قابلية التتبع لمعدات الاختبار المهمة، متاحة عند الطلب أو مدرجة في ملف الجودة.
• تقارير عدم المطابقة والتصرف الموثق لأي انحراف مقبول.
• سجل الفحص والإفراج النهائي، وقائمة التعبئة، ودليل التشغيل، ووثائق الضمان.

لا يتمثل الهدف في طلب كل نموذج داخلي في المصنع. فقد تؤدي الأعمال الورقية المفرطة إلى حجب الأدلة الحرجة وإبطاء الإفراج. بدلًا من ذلك، حدد السجلات المطلوبة لإثبات المطابقة والحفاظ على التشغيل الآمن. بالنسبة لمحول يغذي عمليات أساسية أو مضخات حريق أو مرافق بيانات أو معدات طاقة متجددة أو بنية تحتية عامة، قد تكون السجلات الأكثر تفصيلًا والمراقبة من طرف ثالث مبررة. أما بالنسبة لمحول استبدال منخفض المخاطر، فقد تكفي حزمة اختبارات روتينية منضبطة وسجل فحص نهائي واضح.

كيفية التحقق من موثوقية السجلات

غالبًا ما تكشف المراجعة السريعة عن ضعف قابلية التتبع. ابدأ بمقارنة الرقم التسلسلي عبر رسم لوحة الاسم وتقرير الاختبار الروتيني وقائمة التعبئة وإفراج الفحص النهائي. ينبغي أن تتطابق تمامًا. ثم قارن القدرة المقننة والجهود ومجموعة المتجهات والممانعة ونطاق نقاط التوصيل والتردد وتعيين التبريد بالمواصفات المعتمدة. لا تمثل التناقضات الصغيرة دائمًا إخفاقات فنية، ولكن لا ينبغي أبدًا تركها دون تفسير.

بعد ذلك، ابحث عن التحكم في الوثائق. يحمل السجل الموثوق عادة رقم تقرير وتاريخ إصدار وحالة مراجعة وتعريف المختبر والمراجع وأساس قبول محدد. ليست التصحيحات اليدوية غير مقبولة تلقائيًا، لكنها ينبغي أن تكون مقروءة ومؤرخة ومعتمدة. تستحق الحقول الفارغة أو جداول القياس المنسوخة أو أوراق الاختبار غير الموقعة أو التقارير الصادرة قبل وقت طويل من تصنيع الوحدة سؤالًا مباشرًا.

إحدى النقاط التي يُغفل عنها هي العلاقة بين تقرير الاختبار وطريقة الاختبار. قد تبدو القيمة معقولة، لكنها قد تكون بلا معنى إذا كان التكوين غير واضح. فقياسات الفقد، على سبيل المثال، تحتاج إلى أساس الجهد والتردد المحدد. وتحتاج اختبارات العزل إلى جهد الاختبار ومدة الاختبار والتوصيلة ذات الصلة. وتحتاج قيم المقاومة إلى سياق موضع نقطة التوصيل ودرجة الحرارة. وكلما كان دور المحول في النظام أكثر أهمية، قلّ قبول الاعتماد على عبارات نجاح/فشل غير مفسرة.

يمكن لاختبار القبول في المصنع أن يضيف الثقة، خاصة عندما يشهد العميل أو مفتش معين الاختبارات المتفق عليها. ولا يُعد اختبار القبول في المصنع بديلًا عن نظام جودة مناسب، كما أنه ليس ضروريًا لكل طلب. ويكون أكثر فائدة عندما قد يؤدي الإخفاق إلى خطر كبير من التوقف أو السلامة أو الجدول الزمني أو الاستبدال. ينبغي الاتفاق على خطة الفحص والاختبار قبل التصنيع، بما في ذلك نقاط التوقف ونقاط الحضور وصيغة التقرير وما يحدث إذا خرجت نتيجة عن حدود السماح.

لا تخلط بين الشهادات وقابلية تتبع المنتج

تخدم الشهادات على مستوى الشركة والأدلة على مستوى المنتج أغراضًا مختلفة. قد تشير شهادة إدارة الجودة إلى أن المصنع يعمل ضمن نظام إدارة موثق. لكنها لا تثبت أن محولًا معينًا اجتاز الاختبارات الروتينية المطلوبة. وبالمثل، قد تؤكد شهادة مادة ما خصائص دفعة معينة، لكنها لا تحل محل نتائج الاختبارات الكهربائية النهائية على الوحدة المكتملة.

تحتاج ادعاءات المطابقة أيضًا إلى قراءة دقيقة. فالإعلان بأن المعدات “متوافقة مع IEC” واسع أكثر من اللازم ما لم يحدد المورد أقسام المعيار ذات الصلة وظروف التصميم ونطاق الاختبار والاستثناءات. قد تنشئ قواعد الشبكة المحلية ومتطلبات شركات المرافق ومتطلبات السلامة من الحرائق وقواعد النقل التزامات إضافية. وينبغي أن تحدد مواصفة الشراء تسلسل أولوية الوثائق عند تعارض المتطلبات.

وهنا يميل المراجعون ذوو الخبرة إلى أن يكونوا أكثر تطلبًا من المشترين لأول مرة. فهم لا يسألون فقط: “هل لديكم شهادة ISO؟” بل يسألون: “هل يمكنكم إظهار الرابط بالرقم التسلسلي من الفحص الوارد مرورًا باختبار المصنع وصولًا إلى الإفراج النهائي؟” هذا السؤال يمس جوهر قابلية التتبع.

قابلية التتبع مهمة أيضًا عند حدود الموقع

لا يمكن لوثائق المصنع أن تعوض التخزين أو الرفع أو التجميع أو التشغيل الأولي السيئ. بمجرد مغادرة المحول للمصنع، تحتاج الحيازة والحالة إلى سجل خاص بها. ينبغي أن يسجل فحص الاستلام الأضرار الظاهرة ومؤشرات الصدمات عند استخدامها ومستوى الزيت أو ضغط الغاز حسب الاقتضاء والملحقات المستلمة وتأكيد لوحة الاسم. وينبغي تصوير أي اختلاف والإبلاغ عنه قبل متابعة التركيب.

ينبغي الاحتفاظ بسجلات التشغيل الأولي إلى جانب حزمة اختبارات الشركة المصنعة. قد تشمل فحوص الموقع حالة العزل وتأكيد النسبة ومقارنة مقاومة الملفات والفحوص الوظيفية للإنذارات والفصل والتحقق من التأريض وتنسيق الحماية، بناءً على تصميم المشروع والإجراءات المعمول بها. لا تبطل هذه الاختبارات نتائج المصنع، بل تنشئ خط أساس ثانيًا لا يقل أهمية بعد النقل والتركيب.

ينطبق المبدأ نفسه عندما يكون المحول جزءًا من خطة مرونة أوسع. قد يدعم مصدر احتياطي، مثل مجموعة مولدات ديزل من النوع المفتوح، الأحمال الصناعية أو التجارية أو الزراعية أو الإنشائية أثناء انقطاعات الإمداد. ينبغي ضبط سجلاته بصورة منفصلة، بينما تستحق نقاط الربط اهتمامًا: توافق الجهد، وتسلسل الأطوار، وترتيب التأريض، ومعدات التحويل، وإعدادات الحماية، وأدلة التشغيل الأولي للنظام الكامل. تتبع حزمة الوثائق الجيدة حدود النظام الكهربائي بدلًا من التعامل مع كل قطعة من المعدات كشراء معزول.

أسئلة ينبغي حسمها قبل تقديم الطلب

أفضل وقت لضمان الوثائق القابلة للتتبع هو قبل الإفراج عن الطلب. فطلبها بعد الشحن غالبًا ما يسبب تأخيرًا لأن المصنع قد يحتاج إلى استرجاع السجلات أو توضيح المراجعات أو إعادة إنشاء حزمة من عدة أنظمة داخلية.

حدد الوثائق المطلوبة في المواصفات الفنية أو خطة الفحص والاختبار. عيّن الاختبارات الروتينية أو اختبارات النوع أو الاختبارات الخاصة؛ وما إذا كانت المراقبة مطلوبة؛ ولغة وعدد النسخ؛ وتنسيق الملفات الإلكترونية؛ وتوقيت تقديم الوثائق؛ ومسؤولية القبول. اسأل عما إذا كانت التقارير ستصدر تحت الرقم التسلسلي النهائي أو رقم أمر تصنيع يمكن الرجوع إليه تبادليًا. بالنسبة للمعدات الحرجة، اطلب نموذجًا من ملف اختبار منقح أثناء تأهيل المورد. فهو يقدم صورة أوضح من عرض مبيعات.

توظف Jinshida Electric Power Technology Co., Ltd. فريقها الفني وعمليات التصنيع وتركيزها على إدارة الجودة في معدات نقل وتوزيع الطاقة المستخدمة في إنشاء الشبكات والتصنيع الصناعي والطاقة الجديدة ومشاريع البنية التحتية. وعند تقييم أي مصنع لديه هذا النوع من الالتزام المعلن بالجودة، يبقى المقياس العملي نفسه: ينبغي أن تكون الوثائق دقيقة ومتاحة ومحددة بالرقم التسلسلي ومتوافقة مع عملية الفحص المتفق عليها.

الأسئلة الشائعة

هل تكفي شهادة اختبار المصنع لقبول المحول؟

لا تكفي بمفردها. فقد تؤكد إتمام الاختبارات، لكن القبول يتطلب عادة تقرير الاختبار الروتيني التفصيلي، والتعريف الصحيح للوحدة، والامتثال للمواصفات المعتمدة، وأي سجلات فحص تعاقدية.

هل يمكن للمورد تقديم شهادات معايرة لمعدات الاختبار الخاصة به؟

ينبغي أن يكون المورد الكفء قادرًا على تقديم دليل على أن معدات الاختبار ذات الصلة خاضعة للتحكم في المعايرة. ويجب تحديد ما إذا كان يجب إدراج كل شهادة في ملف التسليم في العقد.

هل ينبغي أن تخضع جميع المحولات لاختبارات النوع؟

لا. اختبارات النوع هي عمومًا اختبارات للتحقق من التصميم وليست اختبارات إنتاج لكل وحدة. أكد أي أدلة لاختبار النوع مقبولة للمشروع وما إذا كان التصميم مكافئًا فعليًا.

ما هي أخطر إشارة تحذيرية في الوثائق؟

يُعد تقرير اختبار روتيني لا يمكن ربطه بوضوح بالمحول المسلّم من خلال الرقم التسلسلي والقدرة وسجل التصنيع إشارة تحذيرية كبيرة.

لذلك، فإن وثائق الاختبار القابلة للتتبع ليست إضافة إدارية. إنها دليل يدعم قرارات الإفراج والتشغيل الأولي الآمن وتخطيط الصيانة ومناقشات الضمان والتحقيق بعد الأحداث. عند اختيار مورد محولات الطاقة، اطلب حزمة وثائق محددة ومرتبطة بالرقم التسلسلي في وقت مبكر، وتحقق منها مقابل المواصفات المعتمدة، واحتفظ بها مع سجلات التشغيل الأولي في الموقع. هذا النهج أكثر موثوقية بكثير من الاعتماد على ادعاءات المطابقة العامة بعد وصول المحول بالفعل.
