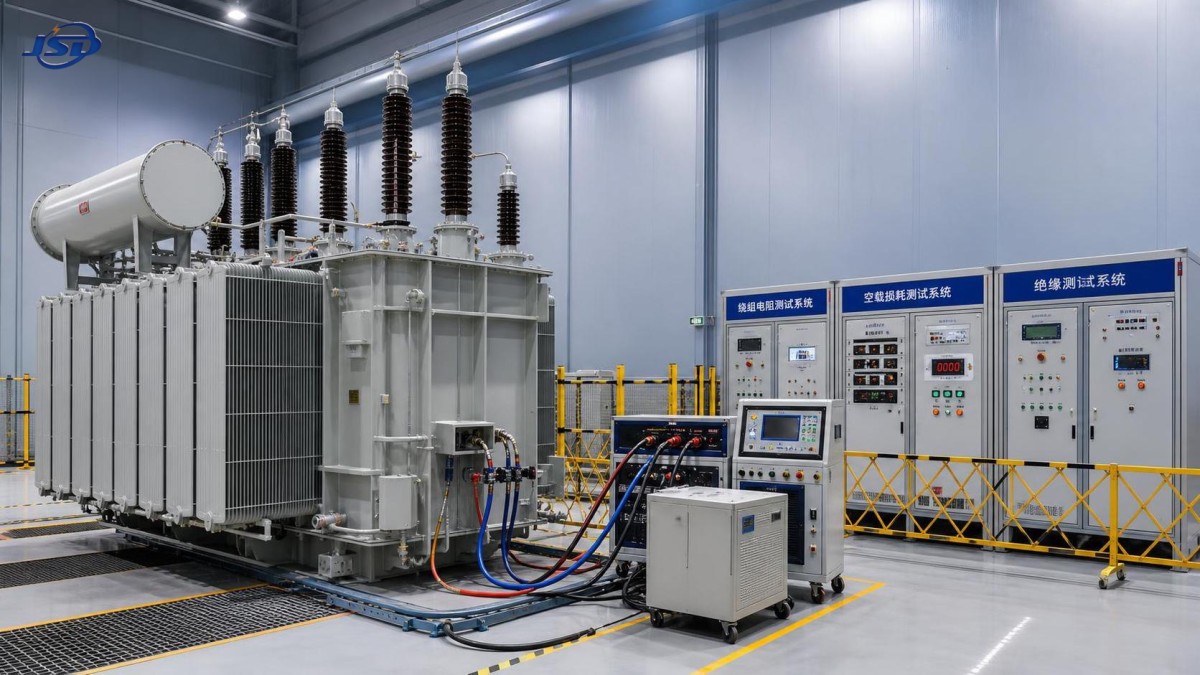

معايير محولات المحطات الكهربائية لاختبارات القبول في المصنع

في وقت متأخر من جدول اختبارات المصنع، قد يبدو محول محطة كهربائية فرعية جاهزًا للشحن: الخزان مطلي، والأطراف مركبة، والملحقات مثبتة، ولوحة البيانات مطابقة لأمر الشراء. ثم يثير سجل اختبار تساؤلًا. فقد لا تتجه قيمة مقاومة اللف وفق المتوقع عبر مواضع مغير المآخذ، أو تحتاج نتيجة فقد اللاحمل إلى توضيح، أو تُعرض قراءة عزل دون بيان طريقة تصحيح درجة الحرارة. عندئذ، لا تعود المسألة ببساطة «نجاح أو فشل». بل تصبح مسألة ما إذا كان الاختبار قد أُجري وفق المعيار الصحيح، وبالتوصيلات الصحيحة، وعلى أساس القبول الصحيح.

هذه نقطة ضغط مألوفة قبل اختبار القبول في المصنع (FAT). فالمحول الذي يغادر المصنع بأدلة غير مكتملة، أو انحرافات غير محلولة، أو إجراءات اختبار سيئة الضبط، قد يتسبب لاحقًا في تأخيرات أثناء التشغيل ومناقشات صعبة حول المسؤوليات. بالنسبة إلى محول محطة كهربائية فرعية، يشكل FAT الحاجز العملي بين اكتمال التصنيع والتركيب الآمن. والمنهج الأكثر فائدة هو التعامل مع المعايير بوصفها إطارًا لاتخاذ القرارات، لا كمجموعة وثائق يُستشهد بها بعد انتهاء الاختبارات.

ابدأ بتحديد المعيار الذي يحكم الطلب فعليًا

الخطأ الأول في التحضير لـ FAT هو افتراض أن كل محول يُختبر وفق دليل قواعد عالمي واحد. ترتبط معايير المحولات ببعضها، لكنها لا تحل محل بعضها تلقائيًا. وعادةً ما تأتي المتطلبات الواجبة التطبيق من مواصفات الشراء، ووثائق العقد، والرسومات المعتمدة، وبيانات لوحة الاسم، ومتطلبات الشبكة أو المشروع، وإصدار المعيار المحدد في الطلب.

بالنسبة إلى كثير من المشاريع الدولية، توفر سلسلة IEC 60076 الأساس التقني المركزي لتصميم محولات القدرة، والتصنيفات، ومتطلبات العزل الكهربائي، وتقييم ارتفاع درجة الحرارة، والفواقد، وتصنيف الاختبارات. وفي المشاريع التي تستخدم الممارسة في أمريكا الشمالية، قد تحدد معايير IEEE C57 ومواصفات العميل المعمول بها طرق الاختبار، والتفاوتات، والتوثيق، ومتطلبات الحضور بصورة مختلفة. وقد تضيف أكواد الشبكة المحلية أو متطلبات شركات المرافق شروطًا إضافية، وخاصةً لنسبة الجهد، والممانعة، ومستوى الصوت، وواجهات الملحقات، وأجهزة الحماية، ومناولة الزيت.

قبل حجز حجرة الاختبار، ينبغي للفريق المسؤول وضع أساس اختبار مضبوط يتضمن المعلومات التالية:

• تصنيف المحول، ونسبة الجهد، والتردد، ومجموعة المتجهات، والممانعة، ونطاق المآخذ، وأنماط التبريد، ومستويات العزل؛
• المعيار الحاكم وأجزاؤه المرجعية؛
• القيم المضمونة تعاقديًا، بما في ذلك الفواقد عند الاقتضاء؛
• الاختبارات الروتينية، واختبارات النوع، والاختبارات الخاصة والإضافية المطلوبة؛
• متطلبات الحضور، ونقاط التوقف، والإخطار، والإفراج؛
• الرسومات المعتمدة للأطراف، والعوازل، ومغير المآخذ، ومعدات التبريد، وملحقات الحماية؛
• قواعد معالجة الانحرافات، وإعادة الاختبار، واعتماد التقرير النهائي.

هذا الأساس المضبوط أكثر قيمة من خطة اختبار عامة. فهو يمنع خلافًا شائعًا: يتوقع أحد الطرفين اختبارًا لأنه معتاد في وحدات مشابهة، بينما يعتبره الطرف الآخر خارج النطاق المتعاقد عليه. وإذا لم يكن الاختبار المطلوب مشمولًا بوضوح، فالاستجابة الصحيحة هي توضيح غرضه وطريقته وتوقيته ومعيار قبوله قبل تغذية المحول بالتيار في حجرة الاختبار.

الاختبارات الروتينية ليست مجرد إجراء ورقي

تُجرى الاختبارات الروتينية عمومًا على كل وحدة مصنعة للتحقق من أن الخصائص الكهربائية والوظيفية الرئيسية تستوفي المتطلبات المعمول بها. وتعتمد القائمة الدقيقة على تصميم المحول والمعيار الحاكم، لكن FAT لمحول محطة كهربائية فرعية يتضمن عادةً قياس مقاومة اللف، ونسبة الجهد وإزاحة الطور، وممانعة القصر وفقد الحمل، وفقد وتيار اللاحمل، واختبارات العزل الكهربائي، والتحقق من مغير المآخذ والمعدات المساعدة.

ينبغي دائمًا قراءة نتيجة الاختبار الروتيني مع ظروفها. فعلى سبيل المثال، تعتمد قيم مقاومة اللف على درجة الحرارة. وقد تؤدي مقارنة قياس أُخذ عند درجة حرارة لف معينة بقيمة سابقة أُخذت في ظروف مختلفة إلى اختلاف ظاهري لا يمثل عيبًا تصنيعيًا. وينبغي أن يحدد التقرير درجة الحرارة المقاسة، وطريقة التصحيح عند استخدامها، وموضع المأخذ، وتيار الاختبار أو طريقة الجهاز، وأطراف اللف المعنية.

يتطلب اختبار نسبة الجهد انضباطًا مماثلًا. وينبغي أن يغطي الاختبار مواضع المآخذ ذات الصلة وأن يؤكد النسبة والقطبية ومجموعة المتجهات المحددة. ويمكن أن تؤثر إزاحة الطور غير الصحيحة في التشغيل المتوازي، وتنسيق الحماية، والقياس، وتغذية النظام بالتيار. والنتيجة التي يُبلغ عنها فقط بأنها «النسبة مقبولة» أقل فائدة من سجل قابل للتتبع يوضح المأخذ المختار، والنسبة المقاسة، والنسبة المحددة، وأساس التفاوت.

تستحق اختبارات فقد اللاحمل وفقد الحمل مراجعة دقيقة لأن تفسيرها يرتبط مباشرة بالضمان التعاقدي. تأكد من توثيق ترتيب الاختبار وظروف الجهد والتردد والتصحيحات وطريقة الحساب. وإذا كانت النتيجة قريبة من حد الضمان، فينبغي أن يجعل التقرير المعيار المطبق ومعالجة التصحيح واضحين بدلًا من الاعتماد على بيان موجز.

اختبارات العزل الكهربائي تحتاج إلى أكثر من إشارة نجاح نهائية

غالبًا ما تكون اختبارات العزل الكهربائي أكثر أنشطة FAT خضوعًا للمتابعة، لأنها تقيم نظام عزل المحول تحت إجهاد كهربائي محدد. وبحسب التصميم والمعيار، قد يتضمن برنامج الاختبار اختبارات الجهد المطبق، واختبارات الجهد المستحث، واختبارات نبضة الصاعقة، واختبارات نبضة التبديل، أو فحوصات عزل كهربائي محددة أخرى.

لا يُختار مستوى الاختبار المطلوب حسب التفضيل. فهو مرتبط بجهد النظام، ومستوى العزل، وترتيب الأطراف، وفئة المحول، والمتطلبات التعاقدية. وقبل بدء الاختبار، تأكد من أن مخطط توصيل الاختبار يتوافق مع التكوين الفعلي للمحول. فقد تؤثر ترتيبات تأريض النقطة المحايدة، والملفات الثلاثية، وأطراف العوازل، والأسلاك المحمية، والملحقات المفصولة تأثيرًا جوهريًا في الإعداد.

أثناء المراجعة، انظر إلى ما يتجاوز إدخالًا واحدًا يفيد بأنه «تم الاجتياز». يجب أن يوضح سجل اختبار العزل الكهربائي الكامل جهد الاختبار المطبق، والمدة عند الصلة، والتردد أو شكل الموجة، وترتيب دائرة الاختبار، ومراجع الأجهزة، والملاحظات التي أُبديت أثناء الاختبار. وبالنسبة لاختبار النبضات، تكون أشكال الموجات المسجلة وتفسيرها مهمة بوجه خاص. ولا ينبغي رفض اختلاف شكل الموجة تلقائيًا، كما لا ينبغي اعتباره فشلًا دون مقارنة فنية بمخططات المرجع وطريقة التقييم المعمول بها.

ينبغي أيضًا التعامل بعناية مع متطلبات التفريغ الجزئي. وحيثما يكون محددًا، يجب أن يبين تقرير الاختبار تسلسل جهد الاختبار، وظروف الخلفية، وترتيب القياس، ومعلومات المعايرة، والقيم المقاسة. فالقراءة المنخفضة وحدها لا تثبت سلامة العملية إذا لم تكن الضوضاء أو التأريض أو المعايرة أو ظروف دائرة الاختبار مضبوطة.

المواضع التي غالبًا ما تخطئ فيها مراجعات FAT

من المفاهيم الخاطئة الشائعة أن شهادة المطابقة يمكن أن تحل محل أدلة الاختبار الخام. للشهادات دور، لكنها لا تشرح كيفية اختبار وحدة معينة. وبالنسبة للخصائص الحرجة، يحتاج المشتري أو المراجع المعيّن إلى قابلية تتبع من لوحة الاسم والتصميم المعتمد وصولًا إلى القياسات الفعلية والتقرير النهائي.

ومن الممارسات الضعيفة الأخرى مراجعة النتائج دون التحقق من الهوية. ينبغي أن يتوافق الرقم التسلسلي، ورقم التصنيع، وتاريخ الاختبار، ومراجعة الرسم، وهوية مغير المآخذ، وترتيب العوازل، وتكوين الملحقات جميعًا مع الوحدة المسلّمة. ويكتسب ذلك أهمية خاصة عندما يتعامل مصنع مع عدة محولات متشابهة في الوقت نفسه. فالتقرير الصحيح تقنيًا المرفق بالوحدة الخطأ يظل خطرًا على القبول.

كما أن معاملة جميع الانحرافات على أنها متكافئة أمر محفوف بالمخاطر. فبعض المسائل إدارية، مثل مرجع معايرة محذوف أو وسم طرف غير واضح. وقد تؤثر مسائل أخرى في سلامة العزل الكهربائي، أو الأداء الحراري، أو الجاهزية للنقل، أو التشغيل الآمن في الموقع. يصف سجل الانحراف المفيد المتطلب، والحالة المرصودة، والتقييم التقني، والإجراء المقترح، والطرف المسؤول، وأدلة الإغلاق، وما إذا كانت إعادة الاختبار ضرورية. وينبغي أن يعني «مغلق» أن الدليل المتفق عليه متاح، لا مجرد أن المسألة لم تعد محل نقاش.

تسلسل عملي لمراجعة حزمة الاختبار

ابدأ بالبيانات الفنية المعتمدة. تحقق من أن معلومات لوحة التصنيف تطابق الطلب: القدرة المقننة، وجهود الابتدائي والثانوي، والتردد، ومجموعة المتجهات، وتعيين التبريد، والممانعة، ونطاق المآخذ، ومستويات العزل. ثم قارن رسم الترتيب النهائي بالوحدة الفعلية. افحص علامات الأطراف، ومواقع العوازل، وواجهات صندوق التجميع، ومؤشرات مستوى الزيت، ومعدات تخفيف الضغط، وأجهزة الحرارة، ومراوح أو مضخات التبريد حيثما تكون مركبة، ونقاط التأريض.

بعد ذلك، راجع خطة الاختبار مقابل جدول الاختبارات التعاقدي. افعل ذلك قبل فحص القيم الفردية. فمن الأسهل تحديد اختبار مفقود في هذه المرحلة مقارنة بما بعد بدء إجراءات الإفراج عن الشحنة. وينبغي أن تميّز المراجعة بين الاختبارات المنجزة على الوحدة، والاختبارات المدعومة بأدلة تصميم صالحة حيثما يسمح بذلك، والاختبارات غير المنطبقة على التكوين المورد.

ثم قيّم كل تقرير من حيث قابلية التكرار والتتبع. ينبغي تسجيل طريقة القياس، وهوية معدات الاختبار، وحالة المعايرة، والحالة المحيطة أو حالة اللف، وتوصيل الأطراف، وموضع المأخذ بدرجة كافية ليتمكن مراجع مؤهل آخر من فهم النتيجة. وقد يكون التقرير المختصر مقبولًا إذا كان واضحًا؛ أما التقرير الكبير ذي الجداول غير المفسرة فليس دليلًا أقوى تلقائيًا.

وأخيرًا، افحص وثائق الإفراج كحزمة متكاملة. يشمل ذلك عادةً الرسومات المعتمدة، وسجل لوحة الاسم، وتقارير الاختبارات الروتينية، والسجلات المتعلقة بالزيت عند الاقتضاء، ومعلومات اختبار الملحقات، وتعليمات التعبئة أو الحفظ، وقيود النقل، وأي وثائق متفق عليها لإغلاق الانحرافات. والهدف ليس إنشاء أعمال ورقية غير ضرورية، بل ضمان عدم فقدان المعلومات اللازمة للتركيب والتشغيل والصيانة المستقبلية بين المصنع والموقع.

اهتمام خاص بتطبيقات رفع الجهد للطاقة المتجددة

قد تتطلب المحولات المستخدمة بين أنظمة العاكس والشبكة مناقشة أدق لظروف التشغيل مقارنة بتركيب تقليدي ذي حمل ثابت. وينبغي مواءمة المحتوى التوافقي، ودورات الحمل، والتعرض للظروف المحيطة، ومتطلبات التوصيل، واختيار المأخذ مع تصميم المشروع. ولا تغير هذه الظروف تلقائيًا كل متطلبات FAT، لكنها قد تؤثر في المواصفات والأدلة المتوقعة قبل الإفراج.

على سبيل المثال، قد يُهيأ محول رفع الجهد لمحطات الطاقة الكهروضوئية لخدمة 500kVA–5000kVA، مع خيارات جهد عالٍ قدرها 10kV أو 20kV أو 35kV وخيارات جهد منخفض تشمل 0.315kV و0.4kV و0.69kV. وقد يستخدم هذا المحول مجموعات متجهات Dyn11 أو Yyn0، وتبريد ONAN أو ONAF، ونطاقات مأخذ محددة. وأثناء FAT، يجب التحقق من هذه الاختيارات مقابل تكوين المشروع المعتمد بدلًا من افتراضها استنادًا إلى وصف عائلة المنتج.

يُحدد IEC 60076 لهذا النوع من محولات رفع الجهد الكهروضوئية، لكن ينبغي أن تذكر مواصفة الشراء مع ذلك الاختبارات الدقيقة المطلوبة للوحدة الموردة. وبوجه خاص، تحقق من جهد ملف الجهد المنخفض مقابل تصميم خرج العاكس، وأكد أن جانب الجهد العالي يطابق ترتيب توصيل الشبكة، وتأكد من توثيق مواضع المآخذ بطريقة تدعم التشغيل. كما ينبغي أن تتوافق مادة لف النحاس، وتصميم التركيب الخارجي، ونمط التبريد المذكور عبر الرسومات، ولوحة الاسم، وسجلات الفحص، ووثائق الاختبار.

عندما تحتاج النتيجة إلى تحقيق بدلًا من الرفض الفوري

ليست كل قيمة غير متوقعة مؤشرًا إلى محول معيب. فقد يخلق عدم يقين القياس، أو تغير درجة الحرارة، أو مقاومة أسلاك الاختبار، أو خطأ في موضع المأخذ، أو بيانات مرجعية غير صحيحة، أو حساب غير مكتمل مشكلة ظاهرية. والخطوة الأولى الصحيحة هي حفظ السجل الأصلي والتحقق من إعداد الاختبار. وقد تؤدي إعادة الاختبار دون فهم الظروف الأولية إلى إزالة معلومات تشخيصية مفيدة.

اطرح مجموعة مركزة من الأسئلة: هل وُصلت الوحدة الصحيحة؟ هل حُددت الأطراف بشكل صحيح؟ هل كان مغير المآخذ في الموضع المذكور؟ هل كانت الأجهزة ضمن المعايرة؟ هل سُجلت درجة الحرارة ذات الصلة؟ هل يتطلب المعيار المطبق طريقة تصحيح أو مقارنة؟ هل النتيجة غير متسقة مع الاختبارات ذات الصلة، أم فقط مع توقع مفترض؟

إذا بقيت المسألة دون حل، فاطلب تفسيرًا تقنيًا مدعومًا بحسابات منقحة، أو بإعادة اختبار في ظروف مضبوطة، أو بفحص إضافي حسب الاقتضاء. وينبغي أن تستخدم إعادة الاختبار إجراءً متفقًا عليه وألا تستبدل النتيجة الأصلية. ويجب أن يبقى السجلان في ملف الجودة، مع تفسير واضح لسبب الحاجة إلى الإعادة وأي نتيجة معتمدة.

لا تُصدر الإفراج إلا عندما تدعم الأدلة الخطوات التالية الآمنة

لا يعني الإفراج السليم عن FAT أن تشغيل الموقع يمكن تجاوزه. فما زال الشحن والتخزين ومعالجة الزيت والتركيب وتوصيل الكابلات والتأريض وإعدادات الحماية واختبارات الموقع تنطوي على مخاطرها الخاصة. ومع ذلك، تمنح المراجعة المنضبطة في المصنع فريق التركيب خط أساس موثوقًا وتقلل عدم اليقين عند مقارنة القياسات اللاحقة.

بالنسبة إلى كل محول محطة كهربائية فرعية، يأتي قرار القبول الأكثر قابلية للدفاع من مطابقة الوحدة الفعلية، والمتطلبات التعاقدية، والمعيار الحاكم، وظروف الاختبار المسجلة. وعندما تتفق هذه العناصر الأربعة، يصبح FAT أكثر من مجرد إجراء شكلي أخير في المصنع. إذ يصبح تسليمًا مضبوطًا للأدلة التقنية يدعم تغذية أكثر أمانًا بالتيار وخدمة أكثر موثوقية.
