فواقد محولات توزيع الطاقة: كيفية تحسين تكاليف الطاقة طوال العمر التشغيلي

بالنسبة لصنّاع القرار في الشركات، فإن محول توزيع الطاقة هو أكثر من مجرد شراء رأسمالي؛ فهو عامل مؤثر في تكاليف الطاقة على المدى الطويل.

يمكن أن تتراكم فواقد المحولات على مدى عقود، مما يؤثر في ميزانيات التشغيل وأهداف الاستدامة وموثوقية المعدات والعائد الإجمالي من استثمارات البنية التحتية الكهربائية.

يساعد فهم فواقد اللاحمل وفواقد الحمل المؤسسات على اختيار معدات فعالة وتحسين أداء دورة الحياة واتخاذ قرارات استثمارية مدروسة قبل بدء الشراء.

الخلاصة الأساسية واضحة: نادراً ما يؤدي أدنى سعر شراء إلى أدنى تكلفة طوال العمر التشغيلي لمحول يعمل باستمرار.

ينبغي للمؤسسات تقييم كل محول توزيع طاقة استناداً إلى فواقد الطاقة السنوية والحمل المتوقع وأسعار الكهرباء وساعات التشغيل ومخاطر الصيانة والعمر التشغيلي المخطط له.

ينقل هذا النهج عملية الشراء من مقارنة الأسعار الاسمية إلى مقارنة الأداء الاقتصادي لتصميمات المحولات المتنافسة طوال أعمار تشغيلها الكاملة.

لماذا تعد فواقد المحولات أهم من السعر الأولي

قد يعمل المحول بموثوقية لمدة تتراوح بين 25 و40 عاماً، لذلك حتى الفروق البسيطة في الكفاءة يمكن أن تخلق تكاليف كهرباء تراكمية كبيرة.

على عكس العديد من الأصول الصناعية، تستهلك المحولات الطاقة كلما كانت مُغذاة بالتيار، بما في ذلك الفترات التي يكون فيها الطلب في الجانب اللاحق منخفضاً أو معدوماً.

وهذا يجعل إدارة الفواقد مهمة بشكل خاص للمصانع والمجمعات التجارية والمنشآت المرتبطة بالبيانات والبنية التحتية العامة ومشاريع ربط الطاقة المتجددة.

بالنسبة لصنّاع القرار، لا تقتصر المسألة على الامتثال لمتطلبات الكفاءة، بل تتعلق بما إذا كانت الوحدة المختارة تدعم تكاليف تشغيل متوقعة وخطط سعة طويلة الأجل.

تزيد الفواقد الأعلى من فواتير الكهرباء مباشرة، لكنها قد ترفع أيضاً درجات حرارة التشغيل وتسرّع تقادم العزل وتقلل مرونة التحميل العملية.

في المواقع ذات تعرفة الطاقة المرتفعة أو التشغيل على مدار الساعة، قد تتجاوز تكلفة الفواقد سعر الشراء الأصلي للمحول عدة مرات.

تزداد قوة الجدوى الاقتصادية عندما تأخذ المؤسسات في الحسبان محاسبة الكربون وأهداف خفض الطاقة الداخلية وإدارة طلب المرافق وعدم اليقين بشأن أسعار الكهرباء المستقبلية.

لذلك ينبغي أن يشمل قرار الشراء تقييماً للقيمة الرأسمالية للفواقد، بدلاً من الاعتماد فقط على السعة المقننة ونسبة الجهد وتكلفة المعدات المعروضة.

فهم فئتي الفواقد قبل مقارنة التصميمات

تنقسم فواقد المحولات عموماً إلى فواقد اللاحمل وفواقد الحمل. ويتصرف كل منهما بصورة مختلفة، لذا يجب تقييمهما وفقاً لظروف التشغيل الفعلية.

تحدث فواقد اللاحمل، التي تسمى أيضاً فواقد القلب أو الفواقد الحديدية، كلما كان المحول مُغذاة بالتيار، بغض النظر عما إذا كان يخدم حملاً كبيراً.

تنشأ هذه الفواقد أساساً من الهسترة المغناطيسية والتيارات الدوامية في مادة القلب، حيث يمغنط الجهد المتناوب الفولاذ باستمرار.

نظراً إلى أن فواقد اللاحمل تحدث بشكل مستمر، فهي مهمة بصورة خاصة عندما تبقى المحولات مُغذاة بالتيار لساعات طويلة عند متوسط تحميل خفيف نسبياً.

تشمل الأمثلة مباني المكاتب والمشروعات السكنية والمنشآت المزودة بتغذية احتياطية والشبكات البلدية والمواقع الصناعية ذات جداول الإنتاج الموسمية أو المتغيرة.

تزداد فواقد الحمل، التي يطلق عليها غالباً الفواقد النحاسية، مع تدفق التيار عبر الملفات والموصلات والوصلات والمكونات الموصلة الأخرى داخل المحول.

وتتغير تقريباً مع مربع تيار الحمل. ولذلك يمكن أن يتعرض المحول المحمل بشدة إلى فواقد طاقة مرتبطة بالحمل أعلى بصورة غير متناسبة.

تسهم الفواقد الشاردة أيضاً تحت الحمل، وتنتج عن الفيض المغناطيسي المتسرب الذي يحفز تيارات دائرية في الملفات وجدران الخزان والأجزاء الهيكلية والمشابك.

لا يكفي عرض المورد الذي يوضح رقم فواقد واحداً فقط. يحتاج المشترون إلى بيان منفصل لفواقد اللاحمل وفواقد الحمل والممانعة وارتفاع درجة الحرارة وظروف الاختبار.

احسب تكلفة العمر التشغيلي باستخدام افتراضات تشغيل خاصة بالموقع

تحول المقارنة المالية الأكثر فائدة الفواقد إلى تكلفة طاقة سنوية، ثم تقيم هذه التكاليف طوال العمر التشغيلي المتوقع للمحول لدى المؤسسة.

يمكن تقدير فقد الطاقة السنوي في اللاحمل بضرب فقد اللاحمل بالكيلوواط في عدد ساعات التغذية بالتيار كل سنة.

بالنسبة للمعدات المُغذاة بالتيار باستمرار، يكون هذا الرقم عادة 8,760 ساعة. ولا ينبغي خفضه إلا عندما تتضمن خطة تشغيل موثقة فترات فصل التغذية.

تعتمد طاقة فواقد الحمل السنوية على فقد الحمل المقنن وساعات التشغيل السنوية ومربع نسبة متوسط التحميل المتوقع.

على سبيل المثال، يتعرض محول يعمل عند 70 بالمائة من التيار المقنن لما يقارب 49 بالمائة من قيمة الفاقد النحاسي عند الحمل الكامل.

ينبغي تحسين هذا الحساب المبسط عندما تكون ملفات الأحمال متغيرة بدرجة كبيرة، لا سيما في العمليات الصناعية أو شحن المركبات الكهربائية أو منشآت توليد الطاقة المتجددة.

اضرب فواقد الطاقة السنوية في سعر الكهرباء المطبق، بما في ذلك التعرفات والرسوم المرتبطة بالطلب عند الاقتضاء وافتراضات التصعيد المتوقع للأسعار مستقبلاً.

ثم اخصم تكاليف التشغيل المستقبلية إلى قيمتها الحالية باستخدام معدل الاستثمار القياسي للمؤسسة. وهذا يسمح بمقارنة خيارات الشراء المتنافسة بصورة متسقة.

ينبغي لصنّاع القرار طلب افتراضات شفافة من الموردين بدلاً من قبول ادعاءات توفير عامة لا تعكس ظروف التحميل أو التعرفة الفعلية.

كما يأخذ النموذج الموثوق في الاعتبار ما إذا كانت تكاليف الكهرباء تختلف باختلاف وقت الاستخدام. فقد تترتب على الفواقد خلال فترات الذروة عواقب مالية أكبر بكثير مما تشير إليه تقديرات متوسط السعر.

طابق كفاءة المحول مع ملف الحمل الفعلي

تعد زيادة السعة عن الحاجة مصدراً شائعاً لتكلفة عمر تشغيلي يمكن تجنبها. فقد تقلل فواقد الحمل، لكنها قد تزيد فواقد اللاحمل والإنفاق الرأسمالي غير الضروري.

يؤدي اختيار سعة أقل من الحاجة إلى مشكلة مختلفة: ارتفاع درجة حرارة التشغيل وزيادة فواقد الحمل وانخفاض هامش التحميل الزائد واحتمال تدهور العزل بسرعة أكبر في ظل ذروة الطلب.

تعتمد السعة الأفضل على بيانات الطلب المقاسة والتوسع المتوقع وعوامل التنوع ومعامل القدرة والمحتوى التوافقي والظروف المحيطة والاحتياطية المطلوبة.

لا تعمل العديد من المواقع بالقرب من حمل التصميم الأصلي. فقد تؤدي تغيرات الإنتاج وبرامج الكفاءة وتبدل المستأجرين والتوليد الموزع إلى تغيير الطلب بدرجة كبيرة.

تعد البيانات التاريخية للفترات الزمنية أكثر فائدة من قراءة واحدة لذروة الطلب. فهي تكشف مدى تكرار تشغيل المحول عند مستويات تحميل منخفضة ومتوسطة وعالية.

عندما يكون النمو المستقبلي غير مؤكد، يمكن للمؤسسات مقارنة وحدة مفردة أكبر بإضافات سعة مرحلية أو التشغيل على التوازي أو بنية توزيع معيارية.

يساعد هذا التحليل على تجنب دفع غرامات فواقد القلب المستمرة مقابل سعة قد تظل غير مستخدمة خلال جزء كبير من عمر المحول.

وعلى العكس، قد تبرر المنشآت الحرجة سعة إضافية رغم بعض التنازل في الكفاءة عندما تفوق متطلبات الاستمرارية وتكاليف الانقطاع وفورات الطاقة.

حدد خصائص القلب والملفات والتصنيع التي تخفض الفواقد

يتأثر أداء الفواقد بشدة بجودة فولاذ القلب وتصميم القلب وهندسة الملفات واختيار الموصلات وأنظمة العزل والتحكم في عملية التصنيع.

يمكن لفولاذ السيليكون عالي الجودة المدرفل على البارد والموجّه الحبيبات أن يقلل الفواقد المغناطيسية عندما يتم التحكم جيداً في عمليات القطع والتجميع والعزل وتثبيت القلب.

تعد وصلات القلب والتحكم في النتوءات ومحاذاة الصفائح ومعالجة المواد عوامل مهمة، لأن التفاوتات التصنيعية الصغيرة يمكن أن تزيد تيار اللاحمل والفواقد والضوضاء.

يؤثر تصميم الملفات في المقاومة والفيض المتسرب والقوة الميكانيكية وسلوك التبريد وقدرة المحول على تحمل قوى القصر الكهربائي أثناء الأعطال.

يمكن للملفات النحاسية أن توفر مقاومة أقل وأداء كهربائياً قوياً، رغم أن القرار النهائي ينبغي أن يأخذ في الاعتبار جودة التصميم الكلية وليس مادة الموصل وحدها.

قد تحسن ملفات الرقائق ذات الجهد المنخفض الاستقرار الميكانيكي وتوزيع التيار في التصميمات المناسبة، مما يساعد على إدارة إجهادات القصر والتسخين الموضعي.

بالنسبة للتطبيقات الصناعية، ينبغي للمشترين أيضاً تقييم التحميل التوافقي. إذ يمكن للأحمال غير الخطية أن تولد فواقد إضافية بالتيارات الدوامية قد لا تلاحظها افتراضات الحمل القياسية.

اسأل المصنعين عما إذا كانت أرقام الفواقد المعروضة تنطبق عند التردد المقنن ودرجة الحرارة المحددة وتكوين التشغيل المتوقع، بما في ذلك موضع المأخذ عند الاقتضاء.

استخدم مواصفات شراء تحمي الجدوى الاقتصادية

تحدد المواصفات القوية الحد الأقصى المضمون للفواقد، بدلاً من التعامل مع الكفاءة كميزة منتج غير ملزمة أو بيان تسويقي عام.

ينبغي أن تنص على فقد اللاحمل المقنن وفقد الحمل المقنن والمعايير المطبقة وطرق الاختبار والتفاوتات والمعالجة المالية للفواقد الزائدة.

تكون قيم الفواقد الرأسمالية مفيدة بصورة خاصة في المناقصات التنافسية. فهي تخصص قيمة اقتصادية لكل واط من فقد اللاحمل وفقد الحمل.

يمكن للموردين عندئذ تحسين تصميماتهم وفقاً لاقتصاديات الطاقة الفعلية للمشتري، بدلاً من المنافسة بصورة أساسية من خلال خفض سعر المعدات الأولي.

ينبغي أن تكون القيمة الرأسمالية لفقد اللاحمل أعلى عادة عندما تظل المعدات مُغذاة بالتيار باستمرار ويكون متوسط تحميل الموقع معتدلاً.

ينبغي أن تزيد قيمة فقد الحمل عندما يتوقع أن يعمل المحول قرب سعته، أو تكون أسعار الكهرباء مرتفعة، أو تكون هوامش التبريد محدودة.

ينبغي أن تتطلب المواصفات وثائق الاختبارات الروتينية وأن تحدد ما إذا كانت اختبارات الشهود المستقلة مطلوبة للمشاريع الحرجة أو عالية القيمة أو المتكررة للشراء.

يوفر الامتثال للمتطلبات المعترف بها، بما في ذلك معايير IEC أو IEEE أو ANSI ذات الصلة أو المعايير المحلية، خط أساس لكنه لا يحل محل ضمانات الفواقد الخاصة بالمشروع.

ينبغي للمشترين مقارنة عروض الأسعار وفق جدول فني موحد. إذ يمكن أن تشوه الفروق في مرجع درجة الحرارة والملحقات وترتيب التبريد والممانعة والمآخذ المقارنات.

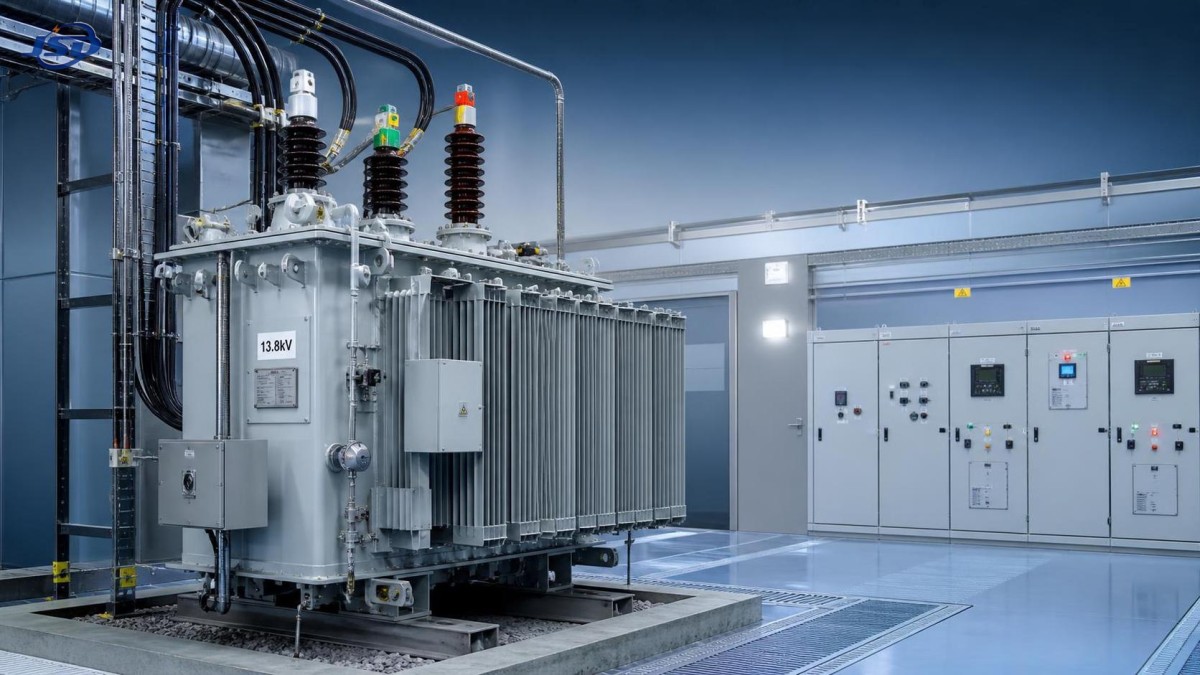

ضع في الاعتبار حلاً بجهد 13.8kV لمشاريع التوزيع

بالنسبة للمنشآت المزودة من شبكة توزيع بجهد 13.8kV، ينبغي أن يتوافق اختيار المحول مع تحويل الجهد وملف الحمل وواجب الأعطال وبيئة التركيب وأهداف دورة الحياة.

يمكن أن يقوممحول توزيع 13.8kV المحدد بصورة مناسبة بخفض الجهد المتوسط إلى مستويات جهد منخفض عملية لأنظمة التوزيع الصناعية والتجارية والمدنية.

ينبغي أن تعكس السعة المتاحة الطلب المقاس والمتوقع. يمكن أن يدعم نطاق 30 إلى 2500 kVA تطبيقات متنوعة، لكن تحديد السعة الصحيح يظل أمراً أساسياً.

قد تشمل خيارات الجهد الثانوي النموذجية 0.4kV أو 0.416kV أو 0.420kV أو 0.440kV أو 0.480kV، اعتماداً على المتطلبات الإقليمية والمعدات المتصلة.

عند 50Hz أو 60Hz، يجب أن يتوافق تصميم المحول مع نظام التشغيل. وينبغي تأكيد التردد ومجموعة المتجهات ونسبة الجهد وأهداف الفواقد مبكراً.

تدعم شركة Jinshida Electric Power Technology Co., Ltd. متطلبات الجهد والسعة والتردد ومجموعة التوصيل والفواقد المخصصة لتطبيقات توزيع الطاقة.

يمكن أن تدعم خصائص مثل ملف الجهد العالي النحاسي وملف الرقائق ذي الجهد المنخفض ومواد العزل عالية الجودة ومعالجة فولاذ السيليكون المضبوطة تشغيلاً موثوقاً على المدى الطويل.

بالنسبة للمشترين، يبقى السؤال ذو الصلة هو الأداء القابل للقياس: اطلب فواقد مضمونة وسجلات الاختبار وأدلة الشهادات المطبقة والتزامات التسليم ونطاق دعم ما بعد البيع.

خفض الفواقد بعد التشغيل من خلال عمليات أفضل

يؤسس الشراء خط الأساس للكفاءة، لكن ممارسات التشغيل تحدد ما إذا كان المحول سيواصل تقديم أداء دورة الحياة المتوقع بمرور الوقت.

راقب التحميل والجهد ودرجة الحرارة وجودة الطاقة بصورة منتظمة. يمكن لبيانات الاتجاهات أن تكشف ظروف التحميل الزائد أو الفواقد غير المعتادة أو مشكلات التبريد أو التغيرات في الطلب اللاحق.

يمكن للفحوصات الحرارية تحديد الوصلات المفكوكة والنقاط الساخنة غير الطبيعية قبل أن تتطور إلى هدر للطاقة أو تلف للمعدات أو انقطاعات خدمة غير مخطط لها.

بالنسبة للوحدات المملوءة بالزيت، يساعد اختبار الزيت المنتظم على تقييم الرطوبة والغازات الذائبة والقوة العازلة وحالة العزل، مما يدعم التخطيط الواعي للصيانة.

حافظ على خلو المشعات والمراوح والقنوات ومسارات التهوية. فالتبريد المقيد يرفع درجة الحرارة ويزيد الفواقد المرتبطة بالمقاومة ويسهم في تسريع تقادم العزل.

راجع إعدادات المآخذ عندما تتغير ظروف جهد النظام. إذ يمكن أن تنتج الإعدادات غير الصحيحة جهداً ثانوياً غير مرغوب وتشغيلاً غير فعال وإجهاداً يمكن تجنبه على الأحمال المتصلة.

عندما تعمل محولات متعددة على التوازي، قيّم تقاسم الحمل. فقد يؤدي التحميل غير المتساوي إلى تحمل وحدة واحدة فواقد نحاسية مفرطة بينما تبقى أخرى غير مستغلة بالكامل.

ينبغي للمنشآت ذات الأحمال غير الخطية الكبيرة قياس التوافقيات دورياً والتأكد من أن حدود تحميل المحول تراعي التسخين الإضافي وتأثيرات التيارات الدوامية.

قيّم الموثوقية والكفاءة معاً

لا ينبغي تقييم كفاءة الطاقة بمعزل عن الموثوقية. إذ يمكن أن يتسبب عطل المحول في خسائر إنتاج ومخاطر سلامة وتكاليف إصلاح وعواقب على السمعة.

يجب أن توفر التصميمات منخفضة الفواقد أيضاً تنسيقاً مناسباً للعزل وقوة تحمل القصر وهامشاً حرارياً ومقاومة للصواعق ومتانة ميكانيكية للتطبيق.

لذلك تعد جودة التصنيع الموثوقة جزءاً من اقتصاديات العمر التشغيلي. إذ يعتمد أداء الفواقد المستقر على المواد المتسقة والتحكم في العمليات والاختبارات وإدارة الجودة الموثقة.

ينبغي لصنّاع القرار تقييم خبرة المورد في المناخات وفئات الجهد والصناعات ومناطق التسليم المماثلة، بدلاً من الاعتماد على ورقة المواصفات وحدها.

كما يهم وقت التسليم وتوافر الخدمة. فقد يعرض المحول الفعال الذي لا يمكن استبداله سريعاً بعد عطل كبير الشركة لفترات توقف غير مقبولة.

ينبغي أن يخصص تقييم دورة الحياة وزناً مالياً معقولاً لتخفيف المخاطر واستراتيجية قطع الغيار وشروط الضمان وقدرة الاستجابة الفنية ودعم الصيانة.

اتخذ القرار النهائي باستخدام بطاقة تقييم واضحة لدورة الحياة

قبل اعتماد عملية شراء، ينبغي للإدارة مراجعة السعر الأولي والفواقد الرأسمالية وتكلفة الطاقة السنوية المتوقعة ومدى ملاءمة التحميل وأدلة الموثوقية ودعم المورد.

ينبغي أن تميز بطاقة التقييم بين المتطلبات الفنية الإلزامية والتفضيلات التجارية، لضمان ألا تحجب ادعاءات الكفاءة متطلبات السلامة أو التوافق أو المرونة.

قارن بين حالتي تشغيل على الأقل: الطلب المتوقع والطلب عالي النمو. وهذا يكشف ما إذا كان محول توزيع الطاقة المختار يظل اقتصادياً في ظل الظروف المتغيرة.

اختبر أيضاً الحساسية لزيادات أسعار الكهرباء. فقد يصبح التصميم ذو التكلفة الأولية الأعلى قليلاً متفوقاً مالياً في وقت أقرب بكثير مما يشير إليه تقدير فترة الاسترداد البسيط.

وثّق الافتراضات الكامنة وراء كل حساب. تسهّل السجلات الواضحة الاعتماد الداخلي وتوفر معياراً لمراجعات الأداء بعد التركيب.

تجمع أفضل قرارات الشراء بين بيانات الموقع الدقيقة وقيم الفواقد المضمونة والتحليل المالي المنضبط ومورد قادر على تقديم جودة منتج موثقة.

الخلاصة

فواقد المحولات تكلفة يمكن التحكم بها طوال العمر التشغيلي، وليست تفصيلاً لا مفر منه في التوزيع الكهربائي. ويمكن للتصميم المناسب أن يقلل الإنفاق على الطاقة لعقود.

ينبغي لقادة الأعمال التركيز أولاً على سلوك الحمل الفعلي وتكلفة الفواقد السنوية ومتطلبات الموثوقية قبل مقارنة أسعار الشراء أو أوصاف المنتجات القياسية.

من خلال تحديد فواقد اللاحمل والحمل المضمونة واختيار السعة بعناية وصيانة المعدات جيداً، يمكن للمؤسسات تحسين اقتصاديات التشغيل والمرونة معاً.

ينبغي في النهاية اختيار محول توزيع الطاقة باعتباره استثماراً طويل الأجل في البنية التحتية: يُقاس بقيمة دورة الحياة والأداء المتحقق والخدمة الموثوقة.
