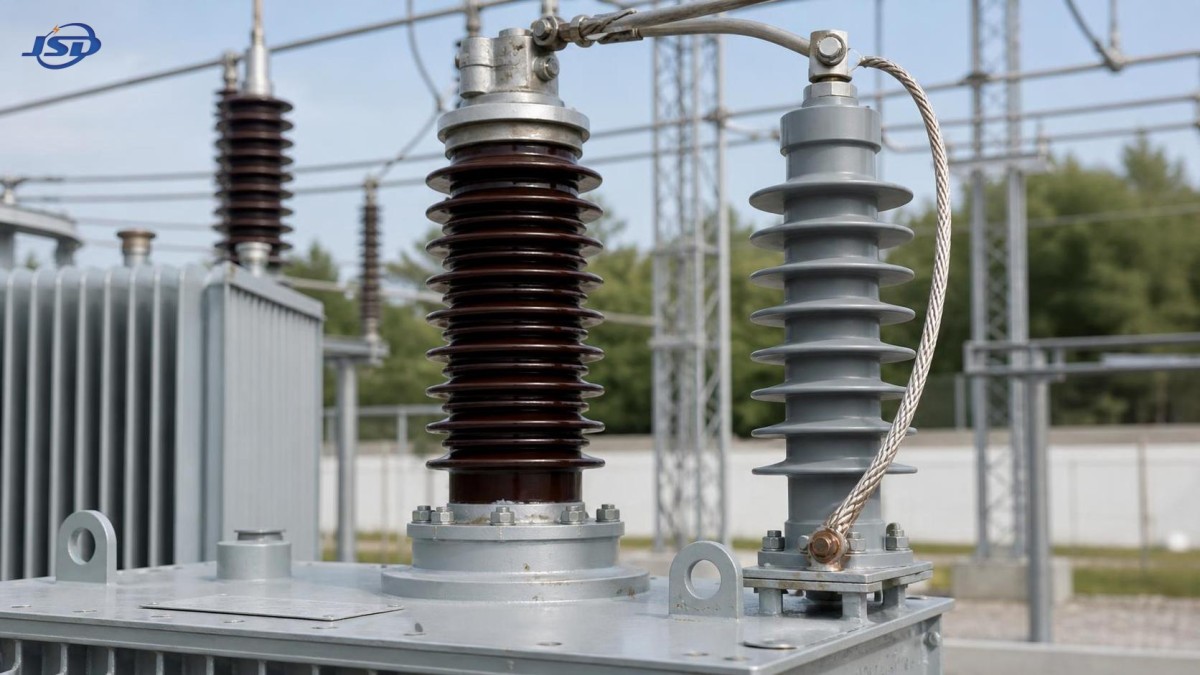

كيف يحد تنسيق عزل المحولات بجهد 35 kV من مخاطر زيادة الجهد

كيف يحد تنسيق العزل لمحولات 35 kV من مخاطر زيادة الجهد

بالنسبة لمحولات 35 kV، لا يقتصر تنسيق العزل على اختيار تصنيف أعلى لتحمل العزل الكهربائي. بل هو عملية مواءمة عزل المحول، ومانعات الصواعق، وتأريض النظام، وتكوين الخطوط، وظروف التشغيل، بحيث يتعرض العزل لمستوى يمكن التحكم فيه من الإجهاد أثناء أحداث الصواعق وعمليات التبديل. وعند تنفيذه بصورة جيدة، يمنع وصول أخطر زيادات الجهد إلى أجزاء اللفات الحساسة، والجلب، ونهايات الكابلات، ومعدات التبديل المتصلة. أما عند تنفيذه بشكل سيئ، فقد يترك معدات تبدو مطابقة عرضة لتقادم عازل متكرر أو لعطل جسيم واحد.

غالباً ما يواجه المقيمون الفنيون موازنة عملية: إذ قد يؤدي التحفظ المفرط إلى زيادة تكلفة المحول وحجمه المادي، في حين قد ينشئ نظام عزل غير محدد بما يكفي مخاطر لا تظهر إلا عند التشغيل الأولي أو بعد سنوات من الخدمة. لذلك، لا يتمثل الهدف في «أقصى عزل»، بل في مستوى حماية منسق بهامش يمكن تبريره، ويتم التحقق منه مقابل الشبكة الفعلية بدلاً من افتراضه من الجهد الاسمي وحده.

الجهد الاسمي لا يحدد كامل متطلبات زيادة الجهد

يرتبط محول 35 kV عادةً بأعلى جهد للنظام يبلغ 36 kV، لكن الجهد الاسمي ليس سوى نقطة البداية لاختيار العزل. فقد يتصل المحول بمغذٍ هوائي في منطقة معرضة للصواعق، أو بشبكة كابلات مدمجة، أو بنظام تجميع لطاقة الرياح أو الطاقة الشمسية، أو بقضيب صناعي يغذي محركات كبيرة وأحمال إلكترونيات القدرة. وينتج عن كل ترتيب بيئة عابرة مختلفة.

تكون زيادات الجهد الناتجة عن الصواعق عادةً مصدر القلق الأول عندما تدخل الخطوط الهوائية إلى محطة فرعية أو تنتهي بالقرب من جلب المحول. ويمكن أن تتسبب الضربة في موجة متنقلة ذات جبهة شديدة الانحدار تنعكس وتتضخم عند نقاط عدم الاستمرارية، مثل التحولات من الخط إلى الكابل، والأطراف المفتوحة، ووصلات المحولات. ولذلك، قد يختلف الجهد عند طرف المحول اختلافاً كبيراً عن زيادة الجهد التي تم قياسها أو حسابها في البداية على الخط.

وتهم أيضاً عمليات التبديل. إذ يمكن لقواطع الدائرة الفراغية، وبنوك المكثفات، ودوائر الكابلات، والمفاعلات، وأحداث إزالة الأعطال أن تولد عابرات متذبذبة أو شديدة الانحدار. وعلى الرغم من أن زيادات الجهد الناتجة عن التبديل عند الجهد المتوسط تكون غالباً أقل شدة من نبضات الصواعق من حيث قيمة الذروة، فقد تكون ذات صلة عندما تتصل لفات المحول عبر مقاطع كابلات قصيرة، أو عندما تكون مانعات الصواعق بعيدة، أو عند حدوث تبديل متكرر. وفي الأنظمة الصناعية التي تغذيها المحولات الإلكترونية، ينبغي للمقيم أيضاً التمييز بين زيادات جهد الشبكة التقليدية والإجهاد الكهربائي المتكرر المرتبط بمنظومة إلكترونيات القدرة الأوسع.

سلسلة تنسيق العزل

يتبع التقييم السليم المسار الكامل لزيادة الجهد بدلاً من التعامل مع المحول كمكون معزول. والسلسلة الأساسية واضحة: تقدير زيادة الجهد التي يمكن أن تحدث عند أطراف المحول، وتحديد المستوى الذي سيحده جهاز الحماية فعلياً، ومراعاة تأثيرات التركيب، ثم مقارنة الإجهاد الناتج بقدرة التحمل المحددة للمحول.

في المشاريع المعتمدة على IEC، يوفر IEC 60071 الإطار الأوسع لتنسيق العزل، بينما يتناول IEC 60076 متطلبات محولات القدرة والاختبارات العازلة. ويجب التحقق من الأجزاء والإصدارات المطبقة، وكذلك قواعد الشبكة المحلية، للمشروع المحدد. ولا تلغي هذه الوثائق الحاجة إلى الحكم الهندسي؛ بل توفر لغة مشتركة لمستويات العزل، واختبارات التحمل، والخلوصات، ومستويات الحماية، وهوامش التنسيق.

ينبغي مراعاة العزل الخارجي والداخلي للمحول معاً. يشمل العزل الخارجي الجلب والخلوصات الهوائية، التي قد تتأثر بالتلوث والارتفاع والرطوبة وهندسة التركيب. ويشمل العزل الداخلي المناطق بين اللفات والأرض، وبين اللفات، والتوصيلات، ووصلات مغير المآخذ، وبين اللفات المتجاورة. وقد يجتاز المحول اختبار نبضة الصاعقة المحدد له، ومع ذلك يواجه حالة ميدانية غير مواتية إذا سمح مانع صواعق موضوع بشكل غير مناسب أو سلك توصيل طويل بوصول موجة شديدة الانحدار إلى الطرف.

مستوى الحماية أكثر فائدة من جهد لوحة بيانات مانع الصواعق وحده

تُعد مانعات زيادة الجهد بأكسيد المعدن محورية في معظم مخططات تنسيق العزل بجهد 35 kV، لكن اختيارها اعتماداً على جهدها المقنن فقط غير كافٍ. فالقيمة ذات الصلة هي الجهد المتبقي أو جهد الحماية تحت تيار وشكل موجة زيادة الجهد المتوقعين، إلى جانب قدرة تحمل زيادة الجهد المؤقتة وحمل الطاقة. ويجب أن يتحمل مانع الصواعق ظروف النظام المحتملة مع تثبيت جهد طرف المحول عند مستوى أدنى من مستوى تحمل العزل المختار وبالهامش الكافي.

طول سلك التوصيل ليس تفصيلاً ثانوياً في التركيب. أثناء العابر السريع، تولد محاثة موصلات التوصيل هبوطاً إضافياً في الجهد. وقد يحمي مانع صواعق مركب على بعد عدة أمتار المغذي، لكنه يوفر حماية أقل عند جلبة المحول مما يوحي به مستوى الحماية الوارد في كتالوجه. وغالباً ما تكون التوصيلات القصيرة والمباشرة ومسار التأريض منخفض المعاوقة أكثر قيمة من الانتقال إلى مانع صواعق أقوى اسمياً دون تحسين التخطيط المادي.

يغير التأريض القرار أيضاً. ففي الأنظمة المؤرضة بفعالية، يختلف سلوك زيادة الجهد المؤقتة بين الطور والأرض عن سلوكه في الشبكات المعزولة، أو المؤرضة بالمقاومة، أو المؤرضة رنينياً. ويجب أن يتوافق جهد التشغيل المستمر لمانع الصواعق، وتصنيف زيادة الجهد المؤقتة لديه، وزمن إزالة العطل مع طريقة التأريض الفعلية. وهذه إحدى المجالات التي تكون فيها افتراضات 35 kV العامة غير آمنة في كثير من الأحيان.

حيث يلتقي تصميم المحول بتصميم النظام

ينبغي أن يكون مستوى العزل المطلوب في مواصفات المحول قابلاً للتتبع إلى دراسة الشبكة وترتيب الحماية. إن وثيقة العطاء التي تذكر ببساطة «محول 35 kV» من دون تحديد أعلى جهد، ومستويات تحمل العزل، ومعالجة النقطة المحايدة، ونوع التوصيل الوارد، وموقع مانع الصواعق، تترك قدراً كبيراً جداً للتفسير. وهذا مهم بشكل خاص للمحولات ذات المهام الخاصة، حيث يمكن لسلوك الحمل والمعدات المتصلة تغيير بيئة زيادة الجهد العملية.

فعلى سبيل المثال، قد يتطلب تركيب المقوم عزلاً كهربائياً، وترتيباً مخصصاً للجانب الثانوي منخفض الجهد، ومجموعة متجهات مختارة لدعم نظام المقوم. وينبغي مراجعة هذه الخصائص جنباً إلى جنب مع متطلبات العزل على الجهد العالي، لا في مناقشة تجارية منفصلة. يمكن تهيئة محول عزل ومقوم خاص بجهد 35 kV لتطبيقات ثلاثية الطور من 50 kVA إلى 5000 kVA، مع تشغيل بتردد 50 Hz أو 60 Hz، ولفات نحاسية، وخيارات تركيب داخلية أو خارجية. وعندما يتم تحديد IEC 60076، تظل متطلبات العزل والاختبار بحاجة إلى مواءمة مع دراسة النظام الفعلية، وترتيب التوصيل، ومانعات الصواعق المختارة.

كما تتطلب محولات المقوم المستخدمة في الصناعات المعدنية، والتحليل الكهربائي، والطلاء الكهربائي، والنقل بالسكك الحديدية، والمعالجة الكيميائية، والتعدين، وغيرها من تطبيقات إلكترونيات القدرة، الانتباه إلى الإجهادات غير الناتجة عن زيادة الجهد. فقد يؤثر التيار التوافقي، والحمل الحراري، ومخاطر الانحياز بالتيار المستمر في المعدات المرتبطة، وتردد التبديل، في تقادم اللفات والعزل. وهذه العوامل ليست بديلاً عن تنسيق نبضات الصواعق، لكنها تؤثر في متانة نظام العزل الذي يجب أن يتحمل تلك النبضات طوال عمره التشغيلي.

مراجعة عملية لهامش التنسيق

يمثل الهامش بين قدرة تحمل المحول ومستوى الحماية المتوقع جوهر المراجعة. ولا ينبغي تقييمه بمقارنة قيمتين منفصلتين من الكتالوج. فقد يشمل الإجهاد المتوقع عند طرف المحول الجهد المتبقي لمانع الصواعق، والجهد المتولد بفعل أسلاك التوصيل، وتأثيرات انعكاس الموجة، وعدم اليقين المرتبط بمعلمات التركيب والنظام. ويجب أن يغطي مستوى التحمل المختار ذلك الإجهاد الناتج في ظل حالة النبضة ذات الصلة.

من الأسئلة الفنية المفيدة: «ما الجهد الذي ستراه جلبة المحول فعلياً أثناء الحدث المحتمل؟» يوجه هذا السؤال الانتباه إلى الأمور التي غالباً ما تُغفل: طول الكابل بين مانع الصواعق والمحول، والتعرض للخط الهوائي، وتخطيط المحطة، ومسار موصل التأريض، وتكوين النقطة المحايدة للمحول، وما إذا كان مانع الصواعق مركباً على جميع الأطراف المطلوبة. كما أنه يتجنب خطأً شائعاً، وهو افتراض أن مستوى الاختبار القياسي للمحول يضمن تلقائياً الحماية الكافية في كل تركيب ميداني.

بالنسبة للتركيبات ذات العواقب الأعلى، قد تكون دراسات العابرات مبررة. ويعتمد عمق الدراسة المطلوب على تعقيد الشبكة وملف المخاطر. فقد يحتاج مغذٍ هوائي شعاعي بسيط إلى مراجعة مركزة للتعرض للصواعق وموضع مانع الصواعق. وقد تبرر محطة فرعية تتضمن انتقالات كابلات، ومصادر متعددة، وتبديل مكثفات، ومغذيات طويلة، أو معدات محولات إلكترونية، نمذجة أكثر تفصيلاً. وينبغي أن تحدد الدراسة الافتراضات بوضوح، لأن نتائجها لا تكون موثوقة إلا بقدر موثوقية تكوين المغذي وبيانات التأريض ومدخلات أجهزة الحماية المستخدمة.

أسئلة تستحق الحسم قبل الإفراج عن التصنيع

• ما أعلى جهد للنظام وترتيب التأريض، بما في ذلك ظروف زيادة الجهد المؤقتة المحتملة؟
• هل التوصيلات الواردة والصادرة عبارة عن خط هوائي أم كابل أم قناة قضبان أم مزيج منها؟
• ما مستويات تحمل نبضة الصاعقة وتردد القدرة المطلوبة وفقاً للمواصفات أو المعيار الحاكم؟
• أين سيتم تركيب مانعات الصواعق، وما طول سلك التوصيل التقريبي إلى كل طرف محول محمي؟
• هل يتضمن المحول ملفاً ثالثياً، أو نقطة محايدة قابلة للوصول، أو مغير مآخذ، أو ترتيباً ثانوياً خاصاً يتطلب دراسة منفصلة؟
• هل يؤثر الارتفاع، أو شدة التلوث، أو ظروف الغلاف الداخلي، أو الخلوصات الخارجية في اختيار العزل الخارجي؟

هذه الأسئلة ليست مجرد أعمال ورقية. فهي تحدد ما إذا كانت الشركة المصنعة ومصمم النظام وفريق التشغيل الأولي يعملون على أساس تنسيق العزل نفسه. وقد تؤدي التغييرات المتأخرة في موقع مانع الصواعق أو مسار الكابل إلى إبطال حساب أصلي معقول في غير ذلك.

الاختبار يؤكد التصميم؛ ولا يحل محل التنسيق

تظل الاختبارات العازلة في المصنع أساسية. فهي تقدم دليلاً على أن المحول صُنع لتحمل واجب الاختبار المحدد، وأن بنية العزل خالية من بعض عيوب التصنيع. ومع ذلك، فإن شهادة الاختبار لا تثبت أن مانعات الصواعق قد اختيرت بشكل صحيح، أو أن تأريضها كافٍ، أو أن تخطيط المحطة سيمنع إجهاداً ضاراً عند الأطراف. وتلك مسؤوليات على مستوى النظام.

وعلى العكس، لا ينبغي استخدام دراسة تنسيق عزل مُعدة جيداً لتخفيف ضبط الجودة في المصنع. يعتمد الأداء الموثوق على كلا الجانبين: تصميم وتصنيع منضبطين لهياكل العزل، بالإضافة إلى التطبيق الصحيح في الموقع. وتتبع شركة جينشيدا لتكنولوجيا الطاقة الكهربائية المحدودة هذا النهج من خلال الدعم الفني، وعمليات التصنيع المضبوطة، وإدارة الجودة لمعدات نقل وتوزيع الطاقة المخصصة للتطبيقات الصناعية والشبكات والطاقة الجديدة والبنية التحتية. وبالنسبة للمقيم، يتمثل الدليل المفيد في وضوح الجدول الفني المعتمد، والرسومات، ونطاق الاختبار، ومسؤوليات الواجهات الموثقة.

يُتخذ القرار عند الواجهات

تكون مخاطر زيادة الجهد في محول 35 kV محدودة عندما تُراعى مستويات تحمل العزل، وخصائص حماية مانع الصواعق، وهندسة التركيب، وسلوك التأريض كنظام واحد منسق. وغالباً ما لا يكون الخطأ الأكثر تكلفة هو اختيار محول غير كافٍ بمعزل عن غيره؛ بل إغفال الواجهة بين محول مناسب وترتيب حماية غير مناسب.

قبل اعتماد التصميم، أكد معاً المعيار المطبق للعزل، ومستويات اختبار المحول، وطريقة تأريض النظام، وبيانات مانع الصواعق، وتخطيط الأطراف، وتكوين الكابل أو الخط. وإذا بقي أي من هذه المدخلات غير مؤكد، فينبغي مراجعة هامش التنسيق قبل التصنيع ومرة أخرى قبل التركيب النهائي. ويوفر هذا الانضباط لمحول 35 kV دفاعاً واقعياً ضد زيادات الجهد التي سيواجهها فعلياً.
