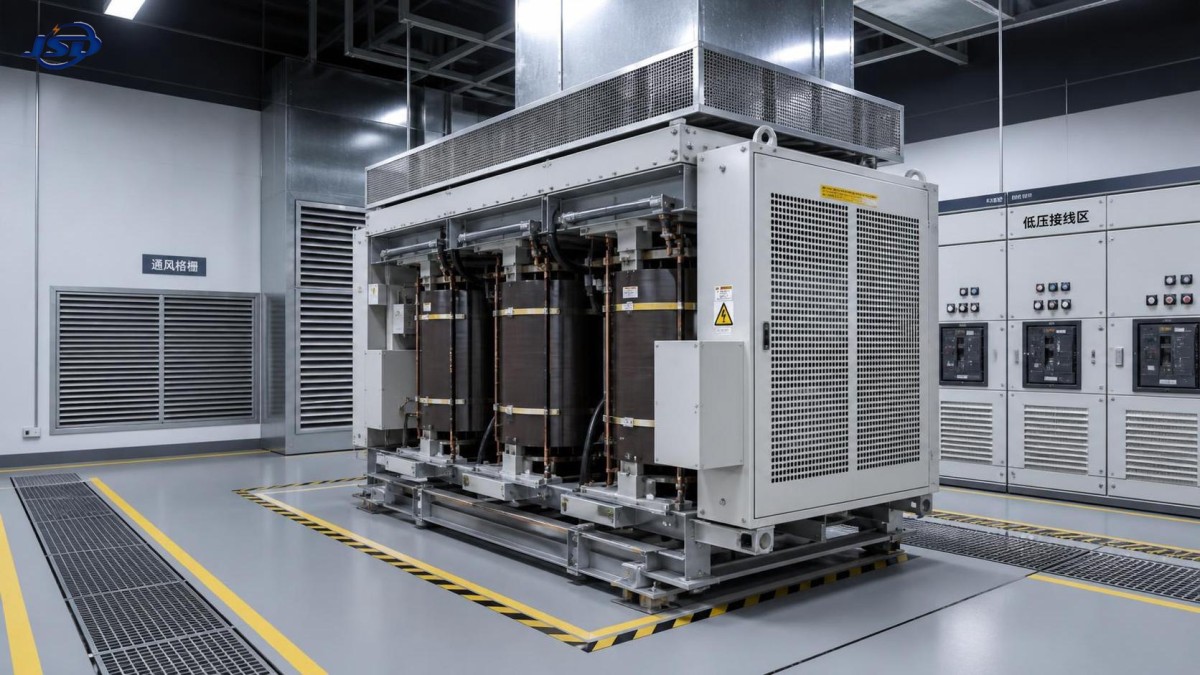

ما هي المسافة الخلوية المطلوبة حول محول محطة فرعية جاف داخل المباني؟

يتطلب التخطيط لتركيب داخلي لمحول محطة فرعية جاف النوع أكثر بكثير من مجرد وضع الوحدة في غرفة كهربائية متاحة. تؤثر المساحة الخالية حول المحول في تدفق هواء التبريد، والوصول الآمن إلى المعدات المكهربة، وتمديد الكابلات، وأعمال الفحص، وتنسيق الحماية من الحريق، والقدرة العملية على استبدال المكونات بعد سنوات من التشغيل.

بالنسبة لمديري المشاريع، فإن الإجابة الأهم هي: لا يوجد بُعد خلوص داخلي عالمي واحد ينطبق على كل محولات النوع الجاف. يجب تحديد الخلوص المطلوب استناداً إلى رسم التركيب الخاص بالشركة المصنعة للمحول، والأكواد الكهربائية وأكواد البناء المعمول بها، وتصميم تهوية الغرفة، ومستوى الجهد، وتصميم الغلاف، واستراتيجية صيانة الموقع.

ومع ذلك، يتبع التخطيط الجيد عدة مبادئ ثابتة. تعامل مع الخلوص باعتباره مسألة تصميم منسقة، وليس مساحة إضافية تُترك في اللحظة الأخيرة بعد أن تكون لوحات المفاتيح وحوامل الكابلات وقنوات HVAC قد شغلت الغرفة بالفعل.

ابدأ بالفصل بين ثلاثة أنواع مختلفة من الخلوص

تنشأ كثير من مشكلات التركيب لأن «خلوص المحول» يُناقش كما لو كان قياساً واحداً. عملياً، يحتاج فريق التصميم إلى مراعاة ثلاث مناطق منفصلة على الأقل حول المحول الداخلي.

1. خلوص التهوية وتبديد الحرارة

يطلق المحول الجاف الحرارة إلى الغرفة المحيطة. وعلى خلاف الوحدة المملوءة بالزيت، فإنه لا يستخدم العزل والتبريد بالسائل، لذا يعتمد أداؤه الحراري بدرجة كبيرة على حركة الهواء حول الملفات والغلاف. وإذا سُدت فتحات سحب الهواء أو طرده بالجدران أو الألواح أو حوامل الكابلات أو المواد المخزنة أو المعدات المجاورة، فقد يعمل المحول عند درجة حرارة أعلى من المقصودة.

ينبغي أن تحدد تعليمات الشركة المصنعة الحد الأدنى للمسافات غير المعاقة حول شبكات التهوية وقنوات التبريد ومسارات العادم العلوية. وتكتسب هذه المسافات أهمية خاصة لتصميمات المحولات الجافة المهواة وللوحدات المزودة بتجهيزات تبريد بالهواء القسري. لا يكفي ترك ممر صيانة واسع إذا احتُجز الهواء الدافئ فوق المحول أو أعيد تدويره مباشرة إلى مدخل الهواء.

كقاعدة عملية، لا تصمم الغرفة بناءً على فجوة جانبية «قياسية» مفترضة. راجع معاً فقد الحرارة في المحول، وطريقة التبريد، وترتيب تهوية الغلاف، وحجم الغرفة، وافتراضات درجة الحرارة المحيطة، وأي نظام عادم ميكانيكي. قد يبدو الخلوص مقبولاً في مخطط الأرضية، لكنه قد يظل غير كافٍ إذا كانت الغرفة ذات سقف منخفض أو مسار عادم ضعيف.

2. مساحة العمل الكهربائية

خلوص العمل هو المنطقة المحمية المطلوبة لتمكين الأفراد من فحص المعدات الكهربائية المكهربة أو اختبارها أو تشغيلها أو صيانتها بأمان. وهو ليس مجرد مساحة أرضية فارغة. فعادةً ما تخضع أبعاده من حيث العمق والعرض والارتفاع للكود الكهربائي المحلي، وتعتمد على الجهد، والأجزاء الحية المكشوفة، وما إذا كانت الأسطح المؤرضة مقابلة للمعدات، وترتيب الألواح أو لوحات المفاتيح القريبة.

على سبيل المثال، قد يلزم أن يفي الخلوص أمام حجرة توصيلات الجهد المنخفض للمحول بقواعد مساحة العمل الكهربائية، حتى عندما يكون جسم المحول نفسه أبعد فعلياً عن الجدار. وينطبق الأمر ذاته على صناديق كابلات الجهد العالي، والمفاتيح الأولية، ومعدات الجهد المتوسط المجاورة.

ينبغي لفرق المشروع التحقق من هذه المتطلبات مع الجهة صاحبة الاختصاص (AHJ) والمهندس الكهربائي للمشروع. في العديد من الولايات القضائية، تؤثر معايير مثل NFPA 70 / NEC أو ما يعادلها محلياً في مساحة الوصول المطلوبة، إلا أن التفسير النهائي يعود إلى الكود المعمول به وسلطة الاعتماد.

3. خلوص الصيانة والاستبدال

غالباً ما يُقلل من تقدير المنطقة الثالثة لأنها قد لا تظهر كبُعد أدنى في الكود. يحتاج الفنيون إلى مساحة لإزالة ألواح الوصول، وشد الوصلات بعزم محدد، وإجراء اختبار العزل، وفحص وصلات الملفات، وتنظيف ممرات التهوية، والعمل بأمان باستخدام معدات الاختبار. وإذا كانت مراوح التبريد أو مستشعرات الحرارة أو مكونات التحكم مركبة، فيجب أن تكون قابلة للوصول إليها أيضاً دون تفكيك البنية التحتية المحيطة.

ضع المستقبل في الحسبان أيضاً. هل يمكن إخراج المحول من الغرفة إذا تطلب الأمر إصلاحاً كبيراً أو استبدالاً؟ هل يوجد لوح جداري قابل للإزالة، أو باب للمعدات، أو عارضة رفع، أو فتحة، أو ممر ذو نصف قطر دوران كافٍ؟ قد تخلق غرفة محولات تعمل فقط في يوم التركيب مشكلة تشغيلية مكلفة لاحقاً.

ما الذي يحدد عادةً الخلوص الداخلي النهائي؟

النهج الأكثر موثوقية هو بناء التخطيط حول بيانات الشركة المصنعة المعتمدة بدلاً من فرض المحول ضمن مساحة محددة مسبقاً. ينبغي مراجعة العوامل التالية أثناء تنسيق التصميم.

غالباً ما تكون تهوية الغرفة هي العامل المقيّد الحقيقي

في غرفة محولات داخلية، لا يمكن فصل الخلوص عن التهوية. فقد تكون للمحول مسافة مادية كافية من الجدران، لكنه قد يعاني من تبريد ضعيف بسبب تراكم الحرارة في الجزء العلوي من الغرفة. وهذا شائع عندما تكون غرفة المحطة الفرعية المدمجة محدودة ارتفاع السقف، أو تحتوي على فتحات تهوية معمارية محكمة الإغلاق، أو مراوح عادم مختارة دون الرجوع إلى فاقد المحول.

تتبع مراجعة التصميم المفيدة مسار الحرارة: ينبغي أن يدخل الهواء البارد عند مستوى منخفض، ويمر عبر غلاف المحول أو حوله كما هو مقصود، ويرتفع مع سخونته، ويخرج دون أن يُسحب مجدداً باتجاه المدخل. وعند تركيب عدة محولات في الغرفة نفسها، يجب ألا يغذي هواء عادمها الوحدات المجاورة. وتصبح المسألة أكثر أهمية عندما تعمل الوحدات بالقرب من حملها المقنن لفترات طويلة.

لا تسمح لحوامل الكابلات أو أنابيب الحماية من الحريق أو قنوات التهوية أو خزائن الاتصالات بإعاقة مناطق التفريغ العلوية. وبالمثل، تجنب وضع محول جاف النوع مباشرة أسفل عارضة إنشائية منخفضة، ما لم تؤكد الشركة المصنعة أن المساحة المتاحة لن تضعف التبريد أو الوصول.

نهج عملي للتخطيط لمديري المشاريع

بدلاً من السؤال: «ما مدى قرب وضع المحول من الجدار؟»، اسأل: «ما هو الحيز الخالي الذي يجب أن يبقى قابلاً للاستخدام طوال عمر المحول؟». هذا التغيير البسيط في المنظور يحسن التنسيق بين فرق الأعمال المدنية والميكانيكية والكهربائية والتشغيلية.

1. احصل على الرسم الخارجي المعتمد مبكراً. اطلب الأبعاد الكلية، ووزن الشحن، ونقاط الرفع، ومواقع الأطراف، ومناطق فتح الألواح، وفتحات التهوية، وخلوصات التركيب قبل اعتماد مخطط الغرفة الكهربائية نهائياً.
2. حدد مناطق التشغيل على المخطط. أظهر مناطق تدفق الهواء، ومساحة العمل الكهربائية، وأقواس فتح الأبواب، ومناطق انحناء الكابلات، ووصول الصيانة بشكل منفصل. قد يؤدي دمجها في «منطقة خالية» واحدة غامضة إلى إخفاء التعارضات.
3. تحقق من المساحة الرأسية بعناية مماثلة لمساحة الأرضية. تحتاج المحولات الجافة إلى مسار حراري خالٍ فوق الغلاف. تحقق من الخلوص إلى الأسقف والعوارض والحوامل والقنوات ووحدات الإضاءة.
4. نسّق دخول الكابلات قبل صب الأساسات. قد تتطلب ترتيبات دخول الكابلات من الأسفل والجانب نصف قطر انحناء ومساحة سحب كبيرة، ولا سيما لكابلات الجهد المتوسط.
5. خطط للمناولة الآمنة. تأكد من المسار من نقطة التفريغ إلى غرفة المحولات، وقدرة تحمل الأرضية، وأبعاد المداخل، وإمكانية استخدام معدات الرفع دون المساس بهيكل المبنى.
6. احمِ المساحة بعد التسليم. يمكن أن تصبح الغرفة المطابقة غير آمنة عندما تتحول إلى منطقة تخزين. أدرج اللافتات وقواعد النظافة والتحكم في الوصول ضمن خطة التشغيل.

أخطاء الخلوص الشائعة التي تؤدي إلى إعادة التصميم

استخدام فجوة عامة من مشروع سابق. إن سعة المحول المتشابهة لا تضمن أبعاد غلاف أو متطلبات تبريد أو ترتيبات أطراف متماثلة. يجب أن تكون تعليمات الشركة المصنعة دائماً لها الأولوية على القواعد العملية غير الرسمية.

توفير ممر خالٍ مع حجب التهوية. يحدث ذلك عند وضع الخزائن أو الحوامل فوق فتحات الهواء أو خلفها أو بجانبها. قد تبدو الغرفة مرتبة بينما يعمل المحول بدرجة حرارة أعلى من المتوقع.

تجاهل مسار فتح أبواب المعدات المجاورة. قد تتنافس أبواب لوحات المفاتيح وألواح الوصول إلى المحول وأبواب الغرفة على المساحة ذاتها. أثناء انقطاع الخدمة، يؤدي ذلك إلى تأخيرات في الوقت الذي تحتاج فيه الفرق إلى وصول سريع.

التصميم لأجل التشغيل الأولي فقط. قد يكون إنهاء الكابلات الأولي ممكناً، إلا أن الفحص المستقبلي أو إعادة الاختبار أو استبدال المراوح أو إزالة المحول تصبح صعبة. قابلية الصيانة طويلة الأجل هي مسألة تخص المشاريع الرأسمالية، وليست مجرد اهتمام تشغيلي.

افتراض أن الجدران المقاومة للحريق تحل كل مسائل السلامة من الحريق. تتطلب جميعها دراسة الفصل ضد الحريق، وإدارة الدخان، والكشف، والوصول في حالات الطوارئ، ومتطلبات البناء المحلية. قد يسهل تصميم المحول الجاف بعض اعتبارات المخاطر، لكنه لا يلغي الحاجة إلى تصميم منسق للسلامة من الحريق.

عندما يدعم المحول الداخلي البنية التحتية للطاقة المتجددة

على الرغم من أن مشاريع طاقة الرياح تستخدم غالباً محولات رفع خارجية، فإن منهجية التخطيط نفسها تكون ذات قيمة عندما تشمل مرافق الطاقة المتجددة محطات فرعية داخلية أو غرف توزيع مساعدة أو مباني تحكم أو معدات ربط بالشبكة. إن نقاط الربط بين أصول التوليد والشبكة الكهربائية لا تتسامح مع ضعف الوصول أو عدم كفاية التصميم الحراري.

لتطبيقات رفع جهد توربينات الرياح الخارجية، صُمم محول Jinshida لتوليد طاقة الرياح لتطبيقات من 630 kVA إلى 5000 kVA، مع خيارات جهد عالٍ 10 kV أو 20 kV أو 35 kV، وجانب جهد منخفض 0.69 kV. يعالج تكوينه الموجه وفق IEC 60076، وملفاته النحاسية، وملاءمته لبيئات التشغيل المتطلبة، سياق تركيب مختلفاً عن محول محطة فرعية داخلي جاف النوع. ومع ذلك، يستفيد كلا التطبيقين من التنسيق المبكر نفسه للظروف الحرارية، ووصول الكابلات، ومسارات الصيانة، والمتطلبات الكهربائية الخاصة بالموقع.

قبل اعتماد رسم الإنشاء

ينبغي تأكيد تخطيط محول داخلي سليم بالرجوع إلى أربع وثائق: دليل التركيب المعتمد من الشركة المصنعة، والمخطط الكهربائي أحادي الخط وتخطيط المعدات، وحساب التهوية الميكانيكية، ومراجعة الكود المعمول به. إذا كانت أي واحدة من هذه الوثائق مفقودة، فإن قرار الخلوص لا يكون مدعوماً بالكامل بعد.

اطلب من فريق التصميم توثيق الخلوصات الدنيا على الرسم المنسق بدلاً من تركها كملاحظات في أدلة منفصلة. فهذا يسهل على المقاولين تجنب التعديلات المتأخرة، وعلى فرق المنشأة الحفاظ على الوصول بعد دخول المشروع مرحلة التشغيل.

لذلك فإن الخلوص المناسب لمحول محطة فرعية جاف النوع ليس رقماً واحداً، بل هو حيز تشغيل تم التحقق منه. وعندما تُعالج التهوية والسلامة الكهربائية ووصول الصيانة ولوجستيات الاستبدال معاً، تصبح غرفة المحولات أسهل في التشغيل الأولي وأكثر أماناً في الصيانة وأقل عرضة للتسبب في توقفات يمكن تجنبها طوال عمرها التشغيلي.
