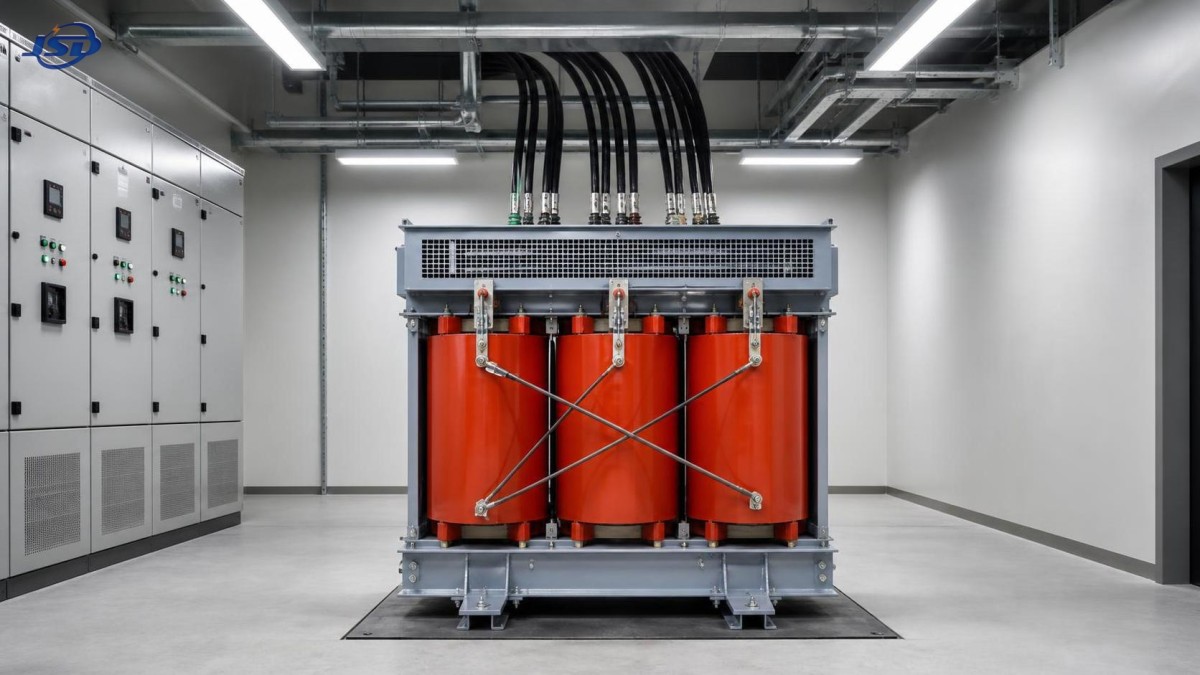

В каких случаях трансформатор сухого типа на 11 кВ предпочтительнее маслонаполненных устройств

В каких случаях сухой трансформатор на 11 кВ обычно является более предпочтительным решением

Сухой трансформатор на 11 кВ часто является лучшим выбором, когда установка расположена рядом с людьми, оборудованием или готовыми внутренними помещениями, а последствия утечки масла или пожарная нагрузка являются неприемлемыми. На практике это обычно относится к внутренним подстанциям в коммерческих зданиях, производственным зонам на предприятиях, больницам, транспортным терминалам, объектам, связанным с обработкой данных, и зданиям объектов возобновляемой энергетики, где трансформаторная комната является частью крупного эксплуатируемого сооружения, а не удалённой открытой площадкой.

При напряжении 11 кВ вопрос редко заключается в том, способен ли сухой трансформатор выполнить электрическую задачу. На самом деле необходимо определить, соответствуют ли условия объекта, ограничения доступа, режим эксплуатации и профиль рисков трансформатору с воздушным охлаждением и твёрдой изоляцией, а не устройству, использующему изоляционную жидкость. Если проект предусматривает ограниченное пространство для обвалования, строгие требования к чистоте или сложные процедуры обращения с маслом, сухие трансформаторы часто лучше соответствуют требованиям объекта.

Это не означает, что масляные трансформаторы устарели. Они по-прежнему широко применяются там, где наружная установка не вызывает сложностей, требуется более высокая перегрузочная способность или при больших номинальных мощностях жидкостное охлаждение является более практичным. Однако во многих вариантах применения среднего напряжения внутри зданий выбор начинает смещаться после того, как наряду с паспортными данными учитываются строительные работы, воздействие технического обслуживания и эксплуатационные ограничения.

Внутреннее размещение быстро меняет критерии выбора

Наиболее весомый аргумент в пользу сухого трансформатора обычно возникает, когда его необходимо разместить внутри здания. Масляный трансформатор, установленный внутри помещения, может потребовать дополнительного противопожарного разделения, мер по локализации утечек, планирования дренажа, согласования вентиляции и более осторожного подхода к действиям в чрезвычайных ситуациях. Эти вопросы решаемы, но они влияют на планировку, согласования и взаимодействие между строительными разделами проекта.

Сухой трансформатор позволяет избежать ряда таких сложностей, поскольку в нём отсутствует изоляционное масло, которое необходимо хранить, отбирать для анализа, фильтровать, заменять или локализовать после утечки. В электрощитовой в подвале, техническом помещении на крыше, сервисной зоне на антресоли или в закрытом производственном здании это преимущество может быть важнее небольшой разницы в первоначальной стоимости оборудования.

Во многих проектах с внутренним размещением упрощается и погрузочно-разгрузочная работа. Литой сухой трансформатор или сухой трансформатор с вакуумно-компрессионной пропиткой часто можно установить без тех же опасений, которые связаны с транспортировкой масла, заливкой жидкости на объекте или загрязнением при обращении. Это особенно важно, когда доступ осуществляется через грузовые лифты, временные проёмы или поэтапную установку после завершения архитектурной отделки.

Места, где важны чистота и контроль утечек

В некоторых случаях оборудование оценивают не столько по характеристикам эффективности трансформатора, сколько по последствиям возможной неисправности поблизости. В зонах пищевого производства, зданиях фармацевтических предприятий, помещениях электронной промышленности, станциях метро и объектах общественного назначения часто требуется, чтобы электроустановка оставалась чистой, локализованной и удобной для осмотра. В таких условиях отказ от изоляционного масла позволяет устранить целый класс проблем, связанных с уборкой и управлением последствиями инцидентов.

Существует и практический аспект технического обслуживания. Если на объекте нежелательны регулярный отбор проб масла, планирование анализа растворённых газов или возможность просачивания масла через прокладки и фитинги со временем, сухой трансформатор может лучше соответствовать принятой эксплуатационной концепции. Он по-прежнему требует осмотра, очистки, контроля температуры, проверки момента затяжки там, где это применимо, и внимания к вентиляционным каналам, однако профиль обслуживания меняется таким образом, что многие операторы внутренних объектов считают его более удобным.

Когда пожарная стратегия является определяющим фактором проектирования

Пожарные характеристики являются одной из наиболее распространённых причин выбора сухой технологии, однако этот вопрос требует осторожного рассмотрения. Сухой трансформатор не является «полностью безопасным», а недостаточная вентиляция, скопление пыли, ослабленные соединения или длительный перегрев по-прежнему могут привести к серьёзным проблемам. Преимущество заключается в более узком аспекте: внутри бака отсутствует горючее изоляционное масло, поэтому пожарная нагрузка и сценарий разлива отличаются от масляного трансформатора.

Это различие может иметь значение в зданиях смешанного назначения, тоннелях, аэропортах, подземных подстанциях и промышленных объектах, где трансформаторная комната окружена зонами пребывания людей или эксплуатационно чувствительными помещениями. Если концепция противопожарной защиты при использовании маслосборника, дополнительных барьеров или специального дренажа существенно усложняется, сухой вариант часто легче обосновать.

По той же причине объекты с ограниченным доступом для пожарных подразделений или сложными путями удаления дыма могут отдавать предпочтение сухим трансформаторам. При этом по-прежнему необходимы правильные расстояния до окружающих конструкций, совместимость класса нагревостойкости и настройки защиты, соответствующие профилю нагрузки, однако общую картину опасностей может быть проще интегрировать в конструкцию здания.

Короткие кабельные линии и центры нагрузки внутри объекта

Сухой трансформатор на 11 кВ имеет больше смысла, когда его можно установить ближе к фактическому центру нагрузки. Размещение трансформатора внутри здания рядом с основными низковольтными распределительными щитами или зонами управления электродвигателями позволяет сократить протяжённость вторичных кабельных линий, уменьшить проблемы, связанные с падением напряжения, и упростить согласование между распределительным устройством среднего напряжения и расположенным ниже по схеме распределительным оборудованием.

Такая компоновка распространена в высотных зданиях, торговых центрах, больницах и производственных зданиях с концентрированной низковольтной нагрузкой. В подобных случаях сравнение стоимости не должно ограничиваться самим трансформатором. Наружное размещение масляного трансформатора может потребовать более длинных низковольтных кабелей, большего количества проходок, увеличенных кабельных трасс и дополнительных монтажных работ. Трансформаторная комната с сухим трансформатором, расположенная рядом с нагрузкой, может компенсировать часть более высокой стоимости оборудования за счёт упрощения последующего распределения.

Условия окружающей среды, в которых сухой трансформатор работает хорошо, и условия, где он может быть менее подходящим

Сухой трансформатор автоматически подходит не для каждого сложного объекта. Он хорошо работает в чистых, вентилируемых и умеренно контролируемых условиях. Его также можно применять в более тяжёлых промышленных условиях, если конструкция корпуса, путь охлаждения и план технического обслуживания соответствуют окружающей среде. Пыль, токопроводящие частицы, коррозионные пары и воздух с повышенным содержанием соли могут существенно изменить ситуацию.

Например, на цементном заводе или в зоне обработки металлов с большим количеством пыли в воздухе поверхности обмоток и вентиляционные каналы могут требовать более частой очистки. В прибрежных или химически агрессивных условиях более важными становятся выбор материала корпуса, антикоррозионная обработка металлических деталей и организация путей утечки. Если помещение плохо проветривается или постоянно подвергается воздействию высокой температуры окружающей среды, тепловой запас трансформатора может стать основным ограничивающим фактором. В таких условиях масляный трансформатор, установленный снаружи, всё ещё может быть более устойчивым решением.

Высота над уровнем моря — ещё один момент, который иногда упускают из виду. С повышением высоты эффективность воздушного охлаждения снижается, поэтому в зависимости от условий объекта может потребоваться снижение номинальных характеристик или корректировка конструкции. Это не является причиной автоматически отказываться от сухого трансформатора, однако вопрос следует решить на раннем этапе, а не обнаружить после того, как размеры помещения и схема вентиляции уже зафиксированы.

Особенности строительства и монтажа, которые часто влияют на выбор

Сухие трансформаторы часто выбирают потому, что сопутствующий строительный и механический комплекс может быть проще. Может не потребоваться маслосборник, бортик для локализации утечки или система отвода жидкости. Трансформаторную комнату часто можно рассматривать скорее как контролируемое помещение для электрооборудования, чем как зону, в которой необходимо предусматривать возможный выброс жидкости.

Несколько монтажных аспектов всё же требуют пристального внимания:

• Вентиляция должна рассчитываться на основе фактического отвода тепла и направления воздушного потока в помещении, а не на основе типового размера жалюзи, скопированного из другого проекта. Сухие трансформаторы напрямую зависят от движения воздуха через обмотки.
• Размеры проходов имеют значение. До окончательного утверждения помещения необходимо проверить соответствие габаритов обмоток и сердечника, секций корпуса и пространства для кабельных оконцеваний ширине дверей, радиусам поворота и точкам подъёма.
• Шум внутри помещения может стать скрытой проблемой. Следует учитывать вибрацию, передаваемую через конструкцию, акустику помещения и близость к зонам пребывания людей, особенно в больницах, офисах и зданиях смешанного назначения с жилыми помещениями.
• Геометрия кабельных оконцеваний должна быть реалистичной. При напряжении 11 кВ радиус изгиба, аксессуары для управления напряжённостью электрического поля, межфазные расстояния и разделение цепей — это не те детали, которые следует оставлять монтажной организации для решения «на месте».

Эти вопросы не являются аргументами против сухих трансформаторов. Они лишь показывают, что успешное применение сухого трансформатора в значительной степени зависит от проектирования помещения и дисциплины монтажа, тогда как для масляного трансформатора решающее значение имеют внешняя локализация масла и меры контроля рисков, связанных с жидкостью.

Распространённые варианты конструкции обмоток и изоляции сухого трансформатора на 11 кВ

Не все сухие трансформаторы имеют одинаковую конструкцию, и внутреннее исполнение влияет на область их применения. В конструкциях с литой изоляцией обмотки заключены в системы на основе эпоксидной смолы; их обычно выбирают, когда приоритет имеют влагостойкость, механическая прочность и стабильные изоляционные характеристики. В конструкциях с вакуумно-компрессионной пропиткой используются пропитка смолой или лаком вместо полного литья; такие решения могут применяться там, где предпочтение отдаётся меньшей массе, определённым тепловым характеристикам или конкретному варианту закупки.

Сердечник обычно изготавливается из шихтованных листов электротехнической стали с ориентированной структурой зёрен, а потери, уровень шума и качество сборки в значительной степени зависят от обработки сердечника и точности его стяжки. При рассмотрении обмоток необходимо обратить внимание на материал проводника, класс изоляции, контроль частичных разрядов и интеграцию температурных датчиков. Сухой трансформатор может выглядеть простым снаружи, однако производственная дисциплина при обеспечении натяжения обмоток, отверждении, контроле качества смолы и сборке выводов напрямую влияет на стабильность его работы.

Это важно учитывать при выборе, поскольку два устройства с одинаковым коэффициентом трансформации и номинальной мощностью в кВА могут по-разному вести себя во влажных и запылённых помещениях, при частых пусках и остановах нагрузки или в условиях повторяющихся тепловых циклов.

Почему сухие трансформаторы часто выбирают для объектов возобновляемой энергетики и современной инфраструктуры

На объектах солнечной и ветровой энергетики выбор зависит от того, установлен ли трансформатор на наружной раме, в компактном электротехническом здании или во внутренней сервисной зоне. Если трансформатор среднего напряжения размещается внутри здания преобразовательного оборудования или технического помещения, сухой трансформатор часто лучше вписывается в планировку и снижает необходимость предусматривать локализацию жидкости внутри компактного корпуса.

Для транспортной инфраструктуры характерна аналогичная ситуация. На станциях, в депо, тоннелях и зданиях аэропортов электрооборудование часто размещается в ограниченных сервисных помещениях, где предъявляются высокие требования к чистоте и контролю рисков. В таких условиях сухой трансформатор на 11 кВ может быть проще интегрировать, чем масляный, для которого потребуются дополнительные защитные меры вокруг системы с жидкостью.

Коммерческие объекты также часто отдают предпочтение сухим трансформаторам, если подстанция является частью стилобата, подвального или технического этажа. Чем больше трансформаторная комната похожа на внутреннее инженерное помещение, а не на отдельно расположенную наружную установку, тем весомее аргументы в пользу сухого трансформатора.

Когда масляный трансформатор всё ещё может быть лучшим решением

Существует множество ситуаций, в которых масляный трансформатор по-прежнему следует рассматривать. Наружные объекты с достаточным пространством, простой организацией обвалования и удобным доступом для обслуживания часто хорошо подходят для масляных конструкций. То же относится к случаям, когда номинальная мощность трансформатора достаточно высока и жидкостное охлаждение даёт очевидные практические преимущества, либо когда график нагрузки включает частые пики, оставляющие сухому трансформатору внутри помещения слишком малый тепловой запас.

Очень жаркий климат, загрязнённые промышленные площадки или установки с недостаточной вентиляцией помещения также могут изменить баланс. Если поддержание чистого воздушного потока через корпус сухого трансформатора, вероятно, будет постоянной проблемой, кажущаяся простота сухой конструкции может исчезнуть в процессе эксплуатации. В таких случаях размещение масляного трансформатора снаружи и исключение тепловыделения трансформатора из здания может быть более рациональным инженерным решением.

Ошибки при закупке, которые приводят к неправильному сравнению

Одна из распространённых ошибок — сравнивать только закупочные цены трансформаторов, игнорируя сопутствующие работы. Другая — предполагать, что все сухие трансформаторы имеют одинаковые требования к корпусу, уровень шума или характеристики перегрузки. Качество выбора повышается, если сравнение включает помещение, прокладку кабелей, способ доставки и доступа, противопожарную стратегию, вентиляцию, требования к запасным частям и практику технического обслуживания.

Также легко недооценить ограничения транспортировки и монтажа. Устройство, подходящее с электрической точки зрения, может оказаться сложным для доставки в подвал после завершения строительных работ. И наоборот, масляный трансформатор наружной установки, который на бумаге выглядит дешевле, может потребовать дорогостоящих строительных дополнений после детальной разработки мер по локализации утечек и соблюдению разделительных расстояний.

В спецификации следует точно указать температуру окружающей среды, высоту над уровнем моря, степень защиты корпуса, способ охлаждения, схему регулирования ответвлений, импеданс, контроль температуры и конфигурацию оконцеваний. Неоднозначные спецификации приводят к получению коммерческих предложений, которые невозможно корректно сравнить.

Вопросы, которые следует решить до окончательного утверждения спецификации

Следующие вопросы обычно определяют, действительно ли сухой трансформатор является целесообразным решением:

• Расположена ли трансформаторная комната в зоне здания, где находятся люди или ведётся чувствительная с эксплуатационной точки зрения деятельность?
• Усложнят ли локализация жидкости, дренаж или противопожарное разделение планировку проекта?
• Может ли помещение обеспечить надёжную вентиляцию при пиковой нагрузке и высокой температуре окружающей среды?
• Остаётся ли среда достаточно чистой для открытых путей охлаждения или пыль и загрязнение станут постоянной проблемой технического обслуживания?
• Станут ли кабельные трассы короче и проще, если разместить трансформатор внутри здания рядом с центром низковольтного распределения?
• Позволяют ли размеры проходов выполнить доставку, подъём, обеспечить зазоры для обмоток и заменить оборудование в будущем без масштабного демонтажа?

Если несколько ответов указывают на преимущества простого внутреннего размещения, контролируемого риска и приемлемого охлаждения, сухой трансформатор на 11 кВ часто является более целесообразным выбором. Если же проект зависит от наружной установки, высокой тепловой стойкости или эксплуатации в тяжёлых условиях с минимальным контролем параметров помещения, масляное оборудование может оставаться более практичным вариантом.

Правильный выбор обычно определяется условиями установки, а не общим предпочтением одного семейства трансформаторов перед другим. При напряжении 11 кВ сухой трансформатор наиболее целесообразен там, где он должен надёжно работать внутри здания, рядом с нагрузкой, при низкой допустимости сложностей, связанных с жидкостью, и при наличии понятных решений для вентиляции, осмотра и кабельных оконцеваний.
