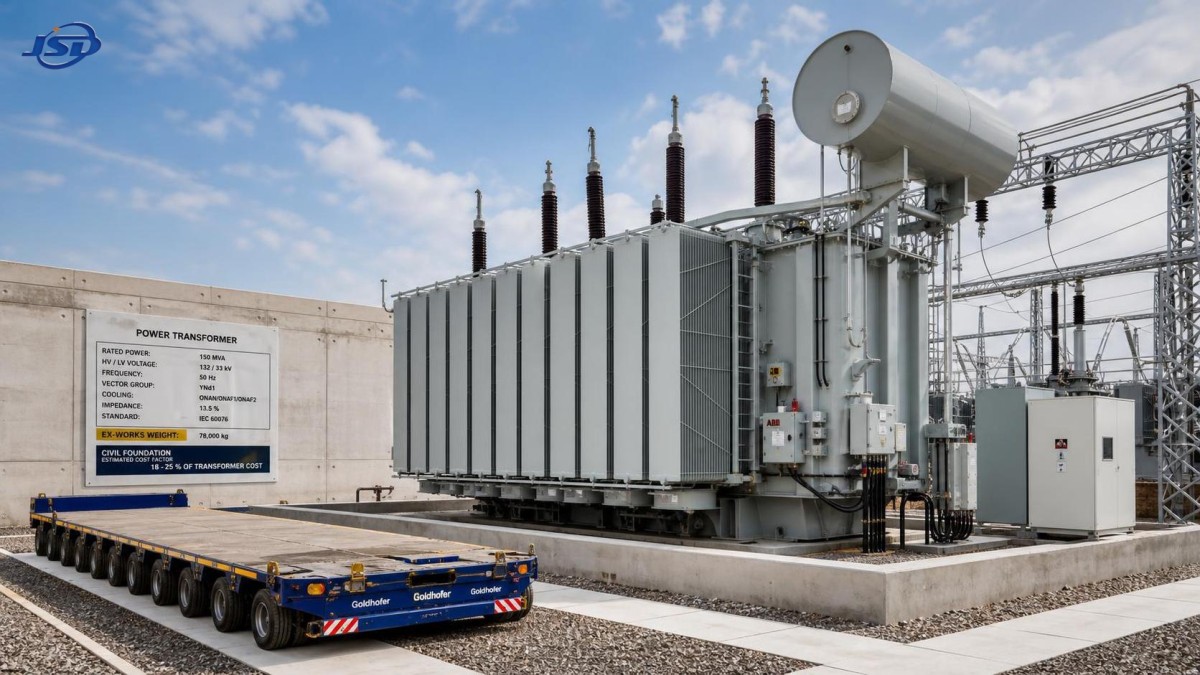

Что определяет стоимость установки высоковольтного силового трансформатора

Стоимость установки — это не только цена трансформатора

Когда силовой трансформатор высокого напряжения появляется в капитальном бюджете, первое число, которое видит большинство людей, — это заводская котировка. Однако это же число вводит в наибольшее заблуждение, если воспринимать его как полный объём инвестиций. В реальных проектах стоимость установки формируется целой цепочкой технических решений и решений, зависящих от конкретного объекта: номинальной мощности, класса напряжения, способа охлаждения, требований к потерям, ограничений при транспортировке, объёма строительных работ, соответствия требованиям электросети, объёма испытаний и сложности ввода оборудования в эксплуатацию без задержек.

Для финансовых подразделений практический вопрос заключается не просто в том, «сколько стоит трансформатор?», а в том, «что именно мы покупаем, что потребуется для его установки и какие решения снижают долгосрочные риски?». Это различие имеет значение, поскольку два трансформатора с близкими номинальными мощностями в MVA могут иметь совершенно разную стоимость установки после учёта проектирования, логистики и ввода в эксплуатацию.

В сфере оборудования для передачи и распределения электроэнергии именно здесь производители, работающие системно, способны существенно повлиять на результат. Такие компании, как Jinshida Electric Power Technology, уделяющие особое внимание R&D, контролю производственных процессов и технической поддержке, ориентированной на конкретные проекты, поставляют не только оборудование. Они также помогают заказчикам избежать предотвратимого роста затрат, вызванного несоответствующими спецификациями, неполными исходными данными по объекту или поздними изменениями проекта.

Техническая спецификация определяет минимальный уровень затрат

Главным фактором стоимости обычно является базовая спецификация трансформатора. Номинальная мощность в MVA, первичное и вторичное напряжение, частота, импеданс, уровень изоляции и схема охлаждения влияют на расход активных материалов, конструкцию бака, выбор комплектующих и требования к испытаниям. Более высокий класс напряжения означает не просто «больше изоляции». Он может потребовать других вводов, увеличенных изоляционных расстояний, более прочной внутренней конструкции и иногда совершенно иного производственного подхода.

Именно поэтому раннее составление бюджета только на основе показателя MVA может привести к ошибкам. Трансформатор мощностью 40 MVA для стандартной подстанции энергоснабжающей организации и трансформатор мощностью 40 MVA для крупного промышленного объекта с необычными характеристиками нагрузки или строгими ограничениями по уровню токов короткого замыкания — это не одна и та же задача закупки. В одном случае могут потребоваться стандартные комплектующие и типовые испытания, в другом — дополнительные системы мониторинга, специальное исполнение переключателя ответвлений или более жёсткие ограничения по превышению температуры и уровню шума.

Капитализация потерь также меняет экономику закупки. Одни покупатели ориентируются на минимальную закупочную цену, тогда как другие оценивают потери холостого хода и нагрузочные потери как часть стоимости жизненного цикла. Это решение может привести к выбору более качественных материалов магнитопровода или увеличенного количества проводников, что повысит первоначальную стоимость, но снизит эксплуатационные расходы на протяжении десятилетий. Для финансовых специалистов это один из важнейших компромиссов, который необходимо чётко обозначить, поскольку «более дешёвый» трансформатор может оказаться более дорогим активом после учёта стоимости потерь электроэнергии за весь срок службы.

Именно условия объекта часто приводят к изменению бюджета

Стоимость установки в значительной степени зависит от места фактической эксплуатации трансформатора. Высота над уровнем моря, температура окружающей среды, сейсмические условия, уровень загрязнения и доступная площадь подстанции — всё это влияет на конструкцию. Для объекта в прибрежной зоне с высоким уровнем загрязнения могут потребоваться иные решения по внешней изоляции, чем для сухого внутреннего района. Ограниченная площадь объекта может потребовать изменения расположения радиаторов, прокладки кабелей или противопожарных разрывов.

Фундаменты и системы удержания масла также часто недооцениваются. Силовой трансформатор высокого напряжения не является оборудованием, которое можно просто подключить и запустить. Строительные работы могут составлять значительную долю общей стоимости установки, особенно если оборудование имеет большой вес или объект требует усиленных оснований, защитных стенок для удержания масла, дренажных систем, взрывозащиты либо реконструкции подъездных дорог для транспортировки и позиционирования.

Именно поэтому опытные проектные команды обычно задают простой вопрос на раннем этапе: выбранный трансформатор подходит для объекта или объект придётся адаптировать под трансформатор? Вопрос кажется очевидным, но на практике на него часто отвечают слишком поздно.

Транспортировка может добавить к стоимости больше, чем ожидают покупатели

Перевозка крупногабаритных трансформаторов обходится дорого, и дело не только в расстоянии. Ограничения на дорогах, ограничения по мостам, возможности обработки грузов в портах, таможенные процедуры, а также решение о перевозке в полностью собранном или частично разобранном виде влияют как на стоимость, так и на сроки. В некоторых проектах транспортное планирование вынуждает изменить конструкцию, поскольку исходные масса или габариты не позволяют проложить оборудование по запланированному маршруту.

Если трансформатор необходимо перевозить со снятыми радиаторами, отдельными компонентами расширительного бака или вводами, упакованными отдельно, трудозатраты на установку на объекте возрастают. Повышается и риск при вводе в эксплуатацию, поскольку необходимо контролировать больше операций по сборке и работе с маслом. Это не означает, что частичная отправка является неправильным решением: иногда это единственный практически возможный вариант. Однако эти расходы следует честно учитывать в модели стоимости установки, а не скрывать в общей статье логистики.

Для импортного оборудования тот же принцип относится к срокам поставки. Более низкая производственная цена может быстро потерять привлекательность, если сроки поставки приводят к дополнительным расходам из-за неготовности строительной части, простоя подрядчиков или задержки подключения к электросети.

Сложность установки зависит от всего комплекта, а не только от основного оборудования

Трансформатор поставляется вместе с комплексом компонентов: оборудованием охлаждения, системами управления переключателем ответвлений, устройствами защиты, шкафами зажимов, кабельными интерфейсами, необходимостью обработки масла и системами мониторинга. Чем более индивидуально сформирован комплект, тем более тщательными должны быть работы по установке и интеграции.

На бумаге комплектующие могут выглядеть как приемлемое дополнительное оборудование. На практике каждое из них может затрагивать проводку, логику защиты, интеграцию с SCADA, планирование запасных частей и обучение операторов. Онлайн-мониторинг растворённых газов, оптоволоконное измерение температуры обмоток или расширенные интерфейсы управления могут быть оправданы для критически важного оборудования, но их следует оценивать как часть стоимости установленной системы, а не как отдельные модернизации.

Распространённая ошибка при закупке — сравнивать одно предложение с расширенным комплектом принадлежностей и объёмом испытаний с другим, где предусмотрена минимальная конфигурация, а затем считать, что более низкая цена отражает эквивалентную ценность. Обычно это не так. Для справедливого сравнения необходима нормализованная техническая и коммерческая матрица.

Стандарты, испытания и соответствие требованиям реально влияют на стоимость

Покупатели часто недооценивают влияние соответствия стандартам на конечную стоимость. В зависимости от того, выполняется ли проект по IEC, IEEE/ANSI, требованиям конкретной энергоснабжающей организации или правилам местного сетевого регулятора, могут меняться конструктивные решения, документация, инспекционные испытания и процедуры приёмки. Типовые испытания являются обязательными, однако в некоторых проектах также требуются подтверждения типовых испытаний, специальные испытания или организация инспекции третьей стороной. Каждое требование имеет свою стоимость — прямую либо связанную с увеличением производственного графика.

То же относится к документации. Подробные чертежи, планы качества, протоколы приёмочных испытаний на заводе, технологические инструкции по транспортировке и поддержка при вводе в эксплуатацию не являются наиболее заметными статьями затрат, однако именно они часто определяют, насколько гладко пройдёт установка. Производители со зрелыми системами управления качеством обычно включают эту работу в стоимость проекта. Из-за этого предложение может выглядеть менее привлекательным на первый взгляд, но впоследствии оно способно снизить объём переделок и задержки, связанные с уточнениями.

Для международных проектов стоит заранее проверить, требуют ли местные органы определённого формата, языка, данных на паспортной табличке или конкретных этапов утверждения. Это незначительные технические изменения, однако позднее исправление несоответствий может оказаться неожиданно дорогостоящим.

Общую стоимость владения необходимо учитывать при утверждении закупки

Проверка закупки под руководством финансового подразделения наиболее эффективна, когда затраты разделены на три уровня: приобретение, установка и эксплуатация. Приобретение включает трансформатор и указанные комплектующие. Установка охватывает логистику, строительные работы, сборку, обработку масла, испытания, подачу напряжения и координацию на объекте. Эксплуатация включает потери, техническое обслуживание, риски простоев и ожидаемую сервисную поддержку.

Именно здесь более сильный с технической точки зрения производитель может обосновать более высокую первоначальную цену. Более эффективный контроль конструкции, стабильные производственные процессы и строгая инспекция не гарантируют идеального проекта, но обычно повышают его предсказуемость. В закупке трансформаторов предсказуемость имеет финансовую ценность. Она снижает вероятность споров на объекте, срыва сроков подачи напряжения и предотвратительных ремонтных вмешательств после передачи оборудования.

Для таких применений, как строительство электросетей, промышленное производство, интеграция возобновляемых источников энергии и инфраструктурные проекты, надёжность не является абстрактным преимуществом. Авария трансформатора может остановить производство, задержать получение дохода или негативно повлиять на стабильность сети. Поэтому при обсуждении стоимости установки необходимо учитывать ожидаемые условия эксплуатации и возможности сервисной поддержки, а не только сумму в счёте.

Вопросы, которые стоит задать перед утверждением бюджета

Где экономия реальна, а где она рискованна

Существуют разумные способы контролировать стоимость установки. Стандартизация спецификаций для нескольких проектов может сократить различия в проектировании. Подтверждение транспортных ограничений и условий объекта до окончательного проектирования позволяет избежать дорогостоящих изменений. Согласование функций мониторинга с фактической критичностью оборудования — ещё один практический рычаг; не каждому трансформатору требуется самая сложная диагностическая система.

Рискованная экономия выглядит иначе. Сокращение объёма документации, инспекционных испытаний или поддержки при установке может уменьшить стоимость заказа, одновременно повысив неопределённость проекта. Выбор конструкции исключительно по минимальной первоначальной цене также может привести к обратному результату, если оборудование будет иметь более высокие потери или менее эффективную сервисную поддержку в дальнейшем. В проектах с трансформаторами дешёвое решение может дорого обойтись незаметным образом — через задержки, переделки и эксплуатационные расходы, которые не отражаются в первоначальном сравнении предложений.

Хорошо организованный процесс закупки обычно рассматривает заводскую цену лишь как одну из составляющих решения. Более важный вопрос заключается в том, сможет ли выбранный комплект прибыть на объект, соответствовать его условиям, требованиям и нормам, быть введённым под напряжение и эксплуатироваться ожидаемым образом при приемлемой совокупной стоимости жизненного цикла.

Более полезный способ анализа котировки на трансформатор

При рассмотрении предложений на силовой трансформатор высокого напряжения полезно анализировать котировку, исходя из проектных рисков. Сначала изучите исключения из поставки, транспортные допущения, объём испытаний, обязанности по сборке и значения эффективности. Затем переходите к основным техническим характеристикам. Такая последовательность часто показывает, какое предложение действительно экономично, а какое лишь выглядит более дешёвым из-за неполноты.

При утверждении бюджета стоимость установки следует рассматривать как рассчитанный для конкретного проекта показатель, а не как каталожную цену. Если спецификация ясна, условия объекта известны, а поставщик обладает достаточной технической компетентностью и производственной дисциплиной для надлежащей поддержки проекта, результатом обычно становится не самая низкая видимая цена. Это наиболее управляемая инвестиция.
