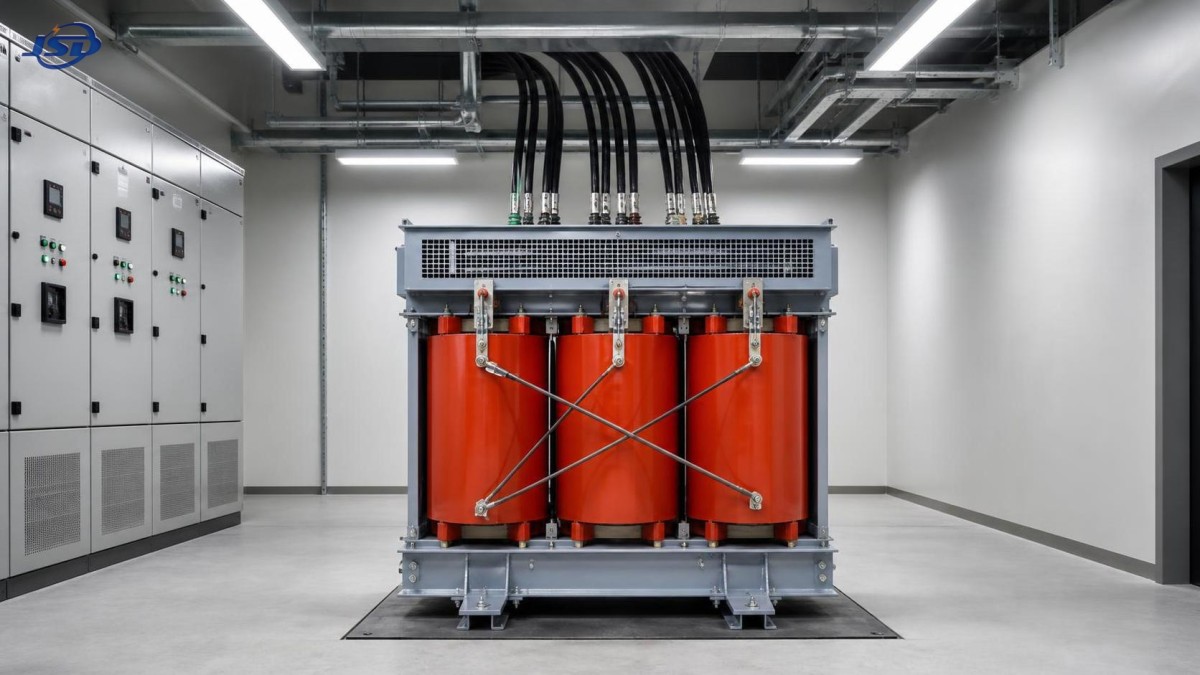

Quando um transformador de tipo seco de 11 kV é mais adequado do que unidades a óleo

Quando um transformador a seco de 11 kV geralmente é a opção mais adequada

Um transformador a seco de 11 kV costuma ser a melhor escolha quando a instalação está próxima de pessoas, equipamentos ou áreas internas acabadas, e quando as consequências de um vazamento de óleo ou da carga de incêndio são difíceis de aceitar. Na prática, isso geralmente se aplica a subestações internas em edifícios comerciais, áreas de processo dentro de fábricas, hospitais, terminais de transporte, instalações relacionadas a dados e edifícios de energia renovável, nos quais a sala do transformador faz parte de uma estrutura ocupada maior, em vez de estar localizada em um pátio remoto.

Em 11 kV, a decisão raramente diz respeito à capacidade da tecnologia a seco de executar a função elétrica. A verdadeira questão é saber se as condições do local, as limitações de acesso, o padrão de operação e o perfil de risco favorecem um transformador baseado em resfriamento a ar e isolamento sólido, em vez de um equipamento que dependa de líquido isolante. Quando o projeto dispõe de espaço limitado para contenção, exige elevados padrões de limpeza ou envolve procedimentos complexos de manuseio de óleo, os projetos a seco geralmente se adaptam melhor à aplicação.

Isso não torna obsoletas as unidades preenchidas com óleo. Elas continuam sendo comuns quando a instalação externa é simples, é necessária maior tolerância a sobrecargas ou potências nominais maiores tornam o resfriamento líquido mais prático. Porém, em muitas aplicações internas de média tensão, a escolha começa a mudar quando as obras civis, a exposição à manutenção e as restrições operacionais são consideradas juntamente com os dados da placa de identificação.

As instalações internas mudam rapidamente a decisão

O argumento mais forte a favor de uma unidade a seco geralmente surge quando o transformador precisa ser instalado dentro do edifício. Um transformador preenchido com óleo instalado em ambiente interno pode exigir separação adicional contra incêndio, medidas de contenção, planejamento de drenagem, coordenação da ventilação e uma abordagem mais cautelosa para respostas de emergência. Esses itens são administráveis, mas afetam o layout, as aprovações e as interfaces da construção.

Um transformador a seco reduz várias dessas complicações porque não há óleo isolante para armazenar, coletar amostras, filtrar, substituir ou conter após um vazamento. Em uma sala elétrica no subsolo, sala de equipamentos na cobertura, área de serviço em mezanino ou edifício de produção fechado, essa diferença pode ser mais importante do que uma pequena diferença no custo inicial do equipamento.

O manuseio de materiais também se torna mais simples em muitos projetos internos. Um transformador a seco de resina fundida ou impregnado sob vácuo e pressão geralmente pode ser colocado em posição sem as mesmas preocupações relacionadas ao transporte com óleo, ao preenchimento de líquido no local ou à contaminação introduzida durante o manuseio. Isso é importante quando o acesso depende de elevadores de carga, aberturas temporárias ou instalação em etapas depois que os acabamentos arquitetônicos já foram concluídos.

Locais onde a limpeza e o controle de vazamentos são importantes

Algumas aplicações são avaliadas menos pelas curvas de eficiência do transformador e mais pelo que acontece se algo der errado nas proximidades. Áreas de processamento de alimentos, edifícios de apoio farmacêutico, espaços de fabricação de componentes eletrônicos, estações de metrô e instalações de uso público geralmente priorizam manter a instalação elétrica limpa, contida e fácil de inspecionar. Nesses ambientes, evitar o óleo isolante pode eliminar toda uma categoria de preocupações relacionadas à limpeza e ao gerenciamento de incidentes.

Há também um aspecto prático de manutenção. Se o local não deseja rotinas de coleta de amostras de óleo, planejamento de análise de gases dissolvidos ou a possibilidade de infiltração ao redor de juntas e conexões ao longo do tempo, uma unidade a seco pode se adequar melhor à filosofia operacional. O transformador ainda exige inspeção, limpeza, monitoramento de temperatura, verificações de torque quando aplicável e atenção às vias de ventilação, mas o perfil de manutenção muda de uma forma que muitos operadores internos consideram mais fácil de administrar.

Quando a estratégia contra incêndio é um fator determinante do projeto

O desempenho contra incêndio é uma das razões mais comuns para favorecer a tecnologia a seco, mas deve ser tratado com cuidado. Um transformador a seco não é “livre de riscos”, e ventilação inadequada, acúmulo de poeira, terminações soltas ou superaquecimento contínuo ainda podem criar problemas graves. A vantagem é mais específica: não há óleo isolante combustível dentro do tanque, portanto a carga de incêndio e o cenário de derramamento são diferentes dos de uma unidade preenchida com óleo.

Essa diferença pode ser importante em edifícios de uso misto, túneis, aeroportos, subestações subterrâneas e instalações industriais nas quais a sala do transformador está cercada por áreas ocupadas ou operacionalmente sensíveis. Se o conceito de proteção contra incêndio se tornar significativamente mais complicado com contenção de óleo, barreiras adicionais ou drenagem especial, uma opção a seco geralmente se torna mais fácil de justificar.

Pelo mesmo motivo, locais com acesso limitado para combate a incêndios ou com vias difíceis para controle de fumaça podem preferir configurações a seco. O transformador ainda precisa de distâncias de segurança corretas, compatibilidade com a classe de temperatura e ajustes de proteção adequados ao perfil de carga, mas o quadro geral de riscos pode ser mais fácil de integrar ao projeto do edifício.

Trechos curtos de cabos e centros de carga dentro da instalação

Um transformador a seco de 11 kV faz mais sentido quando pode ser instalado próximo ao centro de carga real. Posicionar o transformador internamente, perto dos principais quadros de distribuição de baixa tensão ou das áreas de controle de motores, pode reduzir longos trechos de cabos secundários, diminuir as preocupações com queda de tensão e simplificar a coordenação entre a aparelhagem de média tensão e os equipamentos de distribuição a jusante.

Esse layout é comum em empreendimentos de grande altura, shopping centers, hospitais e edifícios de fabricação com demanda concentrada de baixa tensão. Nesses casos, a comparação de custos não deve se limitar ao próprio transformador. A instalação externa de uma unidade preenchida com óleo pode exigir cabos de baixa tensão mais longos, mais passagens, caminhos de cabos maiores e mão de obra adicional de instalação. Uma sala de transformador a seco posicionada próxima à carga pode compensar parte do custo adicional do equipamento por meio de uma distribuição a jusante mais simples.

Condições ambientais nas quais o transformador a seco apresenta bom desempenho e aquelas em que pode não ser adequado

A tecnologia a seco não é automaticamente adequada para todos os locais agressivos. Ela apresenta bom desempenho em ambientes limpos, ventilados e moderadamente controlados. Também pode funcionar em condições industriais mais severas se o invólucro, o caminho de resfriamento e o plano de manutenção forem compatíveis com o ambiente. Poeira, partículas condutivas, vapores corrosivos e ar carregado de sal podem alterar o cenário.

Por exemplo, em uma fábrica de cimento ou área de processamento de metais com grande quantidade de poeira suspensa, as superfícies das bobinas e os canais de ventilação podem exigir limpeza mais frequente. Em ambientes costeiros ou químicos, a seleção do material do invólucro, o tratamento anticorrosivo das peças metálicas e a configuração das distâncias de escoamento tornam-se mais importantes. Se a sala tiver pouca circulação de ar ou temperaturas ambientes elevadas recorrentes, a margem térmica do transformador pode se tornar o principal fator limitante. Nessas condições, uma unidade preenchida com óleo instalada externamente ainda pode ser a solução mais tolerante.

A altitude é outro ponto que às vezes passa despercebido. O resfriamento a ar se torna menos eficaz à medida que a elevação aumenta, portanto pode ser necessário aplicar uma redução de capacidade ou realizar ajustes no projeto, dependendo das condições do local. Isso não é motivo para evitar a tecnologia a seco por padrão, mas o tema deve ser tratado desde o início, e não descoberto depois que as dimensões da sala e o sistema de ventilação já foram definidos.

Detalhes de construção e instalação que frequentemente influenciam a escolha

Os transformadores a seco são frequentemente selecionados porque o conjunto de obras civis e mecânicas ao seu redor pode ser mais simples. Pode não haver necessidade de poço de óleo, soleira de contenção ou projeto de drenagem de líquidos. A sala do transformador geralmente pode ser tratada mais como um espaço controlado para equipamentos elétricos e menos como uma área que precisa antecipar a liberação de líquidos.

Vários detalhes de instalação ainda merecem atenção especial:

• A ventilação deve ser baseada na dissipação real de calor e no caminho do fluxo de ar da sala, e não em uma dimensão genérica de veneziana copiada de outro projeto. As unidades a seco dependem diretamente da circulação de ar sobre as bobinas.
• As dimensões de acesso são importantes. Os conjuntos de bobina e núcleo, as seções do invólucro e o espaço para terminações de cabos devem ser verificados em relação às larguras das portas, aos raios de giro e aos pontos de içamento antes da finalização da sala.
• O ruído pode se tornar um problema oculto em ambientes internos. A vibração transmitida pela estrutura, a acústica da sala e a proximidade de espaços ocupados devem ser consideradas, especialmente em hospitais, escritórios e edifícios residenciais de uso misto.
• A geometria das terminações dos cabos deve ser realista. Em 11 kV, o raio de curvatura, os acessórios de controle de estresse, o espaçamento entre fases e a segregação não são detalhes que devam ser deixados para o instalador “resolver no local”.

Essas questões não são argumentos contra a tecnologia a seco. Elas simplesmente mostram que o sucesso de um transformador a seco depende muito do projeto da sala e da disciplina de instalação, enquanto o sucesso de uma unidade preenchida com óleo depende mais da contenção externa e dos controles de risco relacionados ao líquido.

Formas comuns de bobinas e isolamento em um transformador a seco de 11 kV

Nem todos os transformadores a seco são construídos da mesma forma, e a construção interna afeta as aplicações em que são adequados. Os projetos de resina fundida encapsulam os enrolamentos em sistemas de resina à base de epóxi e são geralmente escolhidos quando a resistência à umidade, a robustez mecânica e o desempenho consistente do isolamento são prioridades. Os projetos impregnados sob vácuo e pressão utilizam impregnação com resina ou verniz, em vez de fundição completa, e podem ser usados em aplicações nas quais o peso, o comportamento térmico ou a preferência de aquisição apontam nessa direção.

O núcleo é normalmente construído com lâminas de aço elétrico de grão orientado, e as perdas, o nível de ruído e a qualidade da montagem dependem muito do processamento do núcleo e da precisão da fixação. No lado dos enrolamentos, o material do condutor, a classe de isolamento, o controle de descargas parciais e a integração dos sensores térmicos merecem atenção durante a análise técnica. Um transformador a seco pode parecer simples externamente, mas a disciplina de fabricação relacionada à tensão do enrolamento, à cura, à qualidade da resina e à montagem dos terminais afeta diretamente a estabilidade em serviço.

Isso é importante durante a seleção porque duas unidades com a mesma relação de tensão e potência nominal em kVA podem se comportar de maneira diferente em salas úmidas, salas empoeiradas, cargas com partidas e paradas frequentes ou instalações com ciclos térmicos repetidos.

Onde a energia renovável e a infraestrutura moderna frequentemente favorecem a tecnologia a seco

Em instalações de apoio solar e eólico, a escolha depende de o transformador estar em um skid externo, em um edifício elétrico compacto ou em uma área interna de serviço. Quando o transformador de média tensão é instalado dentro de um edifício de conversão de energia ou de uma sala de equipamentos, uma unidade a seco geralmente se adapta melhor ao layout e reduz a preocupação com a contenção de líquidos dentro de um invólucro compacto.

A infraestrutura de transporte apresenta um padrão semelhante. Estações, pátios, túneis e edifícios aeroportuários frequentemente instalam equipamentos elétricos em espaços de serviço limitados, com grandes exigências de limpeza e controle de riscos. Nesses ambientes, um transformador a seco de 11 kV pode ser mais fácil de integrar do que uma unidade preenchida com óleo que exigiria medidas de proteção adicionais ao redor do sistema de fluido.

Os empreendimentos comerciais também tendem a favorecer a tecnologia a seco quando a subestação faz parte de um pódio, subsolo ou andar técnico. Quanto mais a sala do transformador se comporta como um espaço interno de utilidades, em vez de uma instalação independente em pátio, mais forte se torna o argumento a favor da tecnologia a seco.

Onde as unidades preenchidas com óleo ainda podem ser a melhor resposta

Ainda existem muitas situações em que um transformador preenchido com óleo deve continuar sendo considerado. Locais externos com espaço suficiente, contenção simples e acesso fácil para manutenção geralmente são muito adequados a projetos preenchidos com óleo. O mesmo ocorre quando a potência nominal do transformador é suficientemente alta para que o resfriamento líquido ofereça vantagens práticas claras, ou quando os padrões de carga incluem picos frequentes que deixariam pouca margem térmica para uma unidade a seco interna.

Climas muito quentes, pátios industriais sujos ou instalações com ventilação deficiente na sala também podem mudar o equilíbrio. Se manter um fluxo de ar limpo através de um invólucro a seco provavelmente for uma dificuldade constante, a aparente simplicidade da tecnologia a seco pode desaparecer durante a operação. Nesses casos, instalar uma unidade preenchida com óleo externamente e manter o edifício livre do calor do transformador pode ser a decisão de engenharia mais adequada.

Erros de aquisição que levam à comparação incorreta

Um erro frequente é comparar apenas os preços de compra dos transformadores, ignorando as obras ao redor. Outro é presumir que todo transformador a seco possui as mesmas necessidades de invólucro, nível de ruído ou comportamento em sobrecarga. A qualidade da seleção melhora quando a comparação inclui a sala, o encaminhamento dos cabos, o método de acesso, a estratégia contra incêndio, a ventilação, as expectativas de peças sobressalentes e as práticas de manutenção.

Também é fácil subestimar as restrições de transporte e instalação. Uma unidade que se encaixa eletricamente ainda pode ser difícil de levar para um subsolo depois que a estrutura do edifício estiver concluída. Por outro lado, uma unidade externa preenchida com óleo que parece mais barata no papel pode gerar acréscimos civis dispendiosos quando a contenção de derramamentos e as distâncias de separação forem totalmente desenvolvidas.

A linguagem da especificação deve ser precisa quanto à temperatura ambiente, altitude, grau de proteção do invólucro, método de resfriamento, configuração de derivações, impedância, monitoramento de temperatura e configuração das terminações. Especificações ambíguas tendem a produzir cotações impossíveis de comparar de forma justa.

Questões que devem ser resolvidas antes de definir a especificação

Vários pontos geralmente determinam se a tecnologia a seco realmente faz sentido:

• A sala do transformador fica dentro de uma área ocupada ou operacionalmente sensível do edifício?
• A contenção de líquidos, a drenagem ou a separação contra incêndio complicarão materialmente o layout do projeto?
• A sala pode oferecer ventilação confiável sob carga máxima e condições de alta temperatura ambiente?
• O ambiente permanece suficientemente limpo para vias de resfriamento expostas ou a poeira e a contaminação se tornarão um fardo de manutenção?
• As rotas dos cabos serão mais curtas e simples se o transformador for instalado internamente, próximo ao centro de distribuição de baixa tensão?
• As dimensões de acesso permitem a entrega, o içamento, a folga das bobinas e a futura substituição sem grandes demolições?

Se várias dessas respostas apontarem para simplicidade interna, risco controlado e resfriamento administrável, um transformador a seco de 11 kV geralmente será a escolha mais coerente. Se o projeto depender de instalação externa, alta tolerância térmica ou operação em um ambiente agressivo com pouco controle das condições da sala, o equipamento preenchido com óleo pode continuar sendo a opção mais prática.

A seleção correta geralmente surge do contexto da instalação, e não de uma preferência geral por uma determinada família de transformadores. Em 11 kV, a tecnologia a seco faz mais sentido quando o transformador precisa operar adequadamente dentro do edifício, próximo à carga, com baixa tolerância a complicações relacionadas a líquidos e com um caminho claro para ventilação, inspeção e terminação dos cabos.
