متى يكون المحول الجاف بجهد 11kV خيارًا مناسبًا مقارنةً بالوحدات المملوءة بالزيت

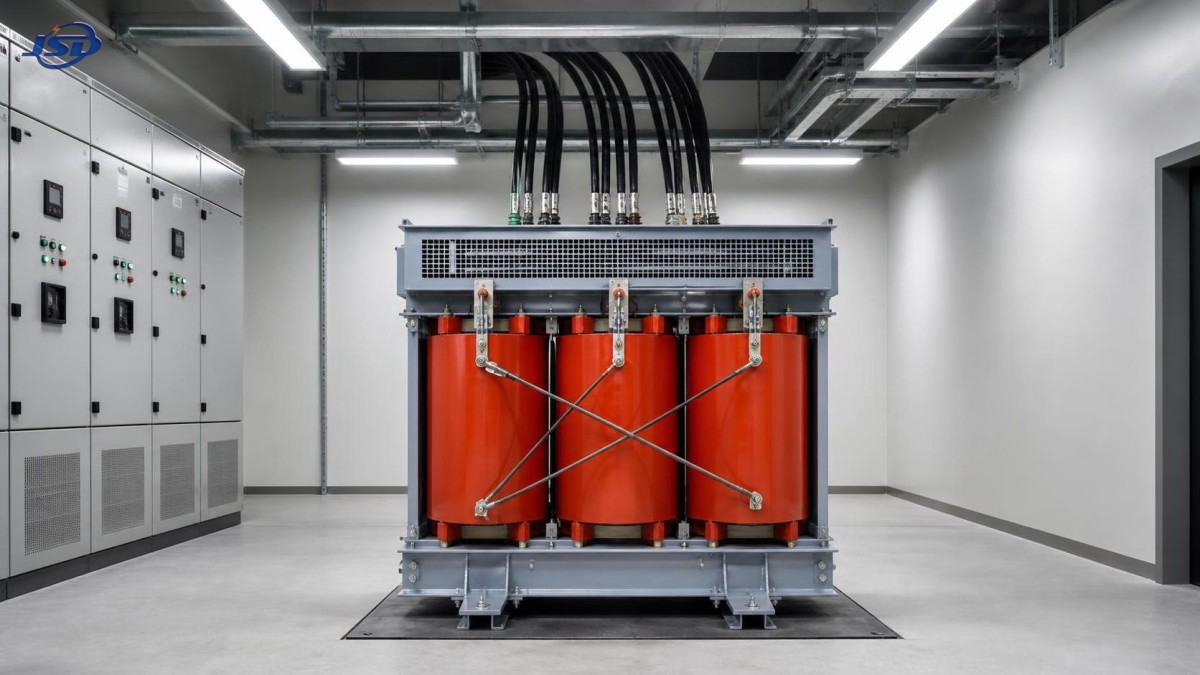

حيث أن المحول الجاف ذو الجهد 11 كيلو فولت عادة ما يكون له غلاف أقوى

يُعدّ المحوّل الجاف ذو جهد 11 كيلوفولت الخيار الأمثل في أغلب الأحيان عندما يكون موقع التركيب قريبًا من الأشخاص أو المعدات أو المساحات الداخلية المُجهّزة، وعندما يصعب تقبّل عواقب تسرب الزيت أو اشتعال النيران. عمليًا، ينطبق هذا عادةً على المحطات الفرعية الداخلية في المباني التجارية، ومناطق العمليات داخل المصانع، والمستشفيات، ومحطات النقل، ومرافق البيانات، ومباني الطاقة المتجددة حيث تُشكّل غرفة المحوّل جزءًا من مبنى أكبر مأهول بدلًا من كونها ساحة نائية.

عند جهد 11 كيلوفولت، نادرًا ما يكون القرار متعلقًا بقدرة تقنية المحولات الجافة على أداء المهمة الكهربائية. السؤال الحقيقي هو ما إذا كانت ظروف الموقع، وقيود الوصول، ونمط التشغيل، ومستوى المخاطر، تُرجّح استخدام محول يعتمد على التبريد الهوائي والعزل الصلب على محول يعتمد على سائل العزل. في المشاريع التي تتسم بمساحة محدودة للتجميع، أو متطلبات نظافة صارمة، أو إجراءات معقدة للتعامل مع الزيت، غالبًا ما تكون تصاميم المحولات الجافة أكثر ملاءمةً.

لا يعني ذلك أن وحدات التبريد بالزيت أصبحت قديمة. فهي لا تزال شائعة الاستخدام في الأماكن التي يكون فيها التركيب الخارجي بسيطًا، أو حيث تكون هناك حاجة إلى قدرة تحمل أعلى للأحمال الزائدة، أو عندما تجعل القدرات الأكبر التبريد بالسوائل أكثر جدوى. ولكن بالنسبة للعديد من التطبيقات الداخلية ذات الجهد المتوسط، يبدأ الاختيار في التغير بمجرد أخذ أعمال البناء، والحاجة إلى الصيانة، والقيود التشغيلية في الاعتبار إلى جانب بيانات لوحة البيانات.

تُغير المواقع الداخلية القرار بسرعة

تظهر أقوى حجة لصالح وحدة جافة عادةً عندما يكون من الضروري وضع المحول داخل المبنى. قد يتطلب تركيب محول مملوء بالزيت في الداخل إجراءات إضافية للفصل عن الحريق، وتدابير احتواء، وتخطيطًا للصرف، وتنسيقًا للتهوية، ونهجًا أكثر حذرًا في الاستجابة للطوارئ. هذه الأمور قابلة للإدارة، لكنها تؤثر على التصميم والموافقات وواجهات البناء.

يُقلل المحول الجاف من العديد من هذه التعقيدات لعدم وجود زيت عازل يتطلب التخزين أو أخذ عينات منه أو ترشيحه أو استبداله أو احتواءه بعد التسرب. في غرفة كهرباء في قبو، أو غرفة محطة على السطح، أو منطقة خدمة في طابق الميزانين، أو مبنى إنتاج مغلق، قد يكون هذا الفرق أكثر أهمية من فرق بسيط في التكلفة الأولية للمعدات.

تُصبح مناولة المواد أسهل في العديد من المشاريع الداخلية. فغالباً ما يُمكن نقل المحولات المصنوعة من الراتنج المصبوب أو المحولات الجافة المشبعة بضغط الفراغ إلى مكانها دون القلق بشأن الشحن المملوء بالزيت، أو التعبئة السائلة في الموقع، أو التلوث الذي قد يحدث أثناء المناولة. وهذا أمر بالغ الأهمية عندما يعتمد الوصول على مصاعد الشحن، أو الفتحات المؤقتة، أو التركيب المرحلي بعد الانتهاء من التشطيبات المعمارية.

الأماكن التي تُعدّ فيها النظافة والتحكم في التسربات أمراً بالغ الأهمية

تُقيّم بعض التطبيقات بشكل أقل بناءً على منحنيات كفاءة المحولات، وأكثر بناءً على ما يحدث في حال وقوع عطل ما في مكان قريب. فمناطق تجهيز الأغذية، ومباني دعم صناعة الأدوية، ومساحات تصنيع الإلكترونيات، ومحطات المترو، والمرافق العامة، غالباً ما تولي أهمية قصوى للحفاظ على نظافة التركيبات الكهربائية، وعزلها، وسهولة فحصها. في هذه البيئات، يُمكن أن يُزيل تجنب استخدام زيت العزل فئة كاملة من مخاوف الصيانة وإدارة الحوادث.

هناك أيضًا جانب عملي للصيانة. إذا لم يرغب موقع ما في إجراءات أخذ عينات الزيت، أو تخطيط تحليل الغازات المذابة، أو احتمال تسرب الزيت حول الحشيات والوصلات بمرور الوقت، فقد تكون الوحدة الجافة أنسب لفلسفة التشغيل. لا يزال المحول بحاجة إلى الفحص والتنظيف ومراقبة درجة الحرارة وفحص عزم الدوران عند الاقتضاء، والاهتمام بمسارات التهوية، ولكن يتغير ملف الصيانة بطريقة يجدها العديد من مشغلي الأنظمة الداخلية أسهل في الإدارة.

عندما تكون استراتيجية مكافحة الحرائق عاملاً أساسياً في التصميم

يُعدّ أداء مقاومة الحريق أحد أكثر الأسباب شيوعًا لتفضيل تقنية المحولات الجافة، ولكن يجب التعامل معها بحذر. فالمحول الجاف ليس "خاليًا من المخاطر"، إذ يمكن أن تُسبب التهوية السيئة، وتراكم الغبار، والوصلات غير المحكمة، أو ارتفاع درجة الحرارة المستمر مشاكل خطيرة. أما الميزة فهي محدودة: فلا يوجد زيت عازل قابل للاشتعال داخل الخزان، لذا فإنّ احتمالية نشوب حريق أو حدوث تسرب تختلف عن المحولات المملوءة بالزيت.

قد يكون لهذا الاختلاف أهمية في المباني متعددة الاستخدامات، والأنفاق، والمطارات، ومحطات التحويل تحت الأرض، والمنشآت الصناعية حيث تُحاط غرفة المحولات بمناطق مأهولة أو حساسة تشغيليًا. إذا أصبح مفهوم الحماية من الحرائق أكثر تعقيدًا بشكل ملحوظ مع احتواء الزيت، أو الحواجز الإضافية، أو أنظمة الصرف الخاصة، فغالبًا ما يصبح خيار النوع الجاف أكثر تبريرًا.

وللسبب نفسه، قد تميل المواقع ذات الوصول المحدود لمكافحة الحرائق أو مسارات التحكم بالدخان الصعبة إلى استخدام الترتيبات الجافة. لا يزال المحول بحاجة إلى مسافات أمان مناسبة، وتوافق مع فئة درجة الحرارة، وإعدادات حماية ملائمة لملف الحمل، ولكن يمكن دمج صورة المخاطر العامة بسهولة أكبر في تصميم المبنى.

مسارات كابلات قصيرة ومراكز تحميل داخل المنشأة

يُعدّ استخدام محوّل جاف بجهد 11 كيلوفولت خيارًا أفضل عند تركيبه بالقرب من مركز الأحمال. فوضع المحوّل داخل المباني بالقرب من لوحات توزيع الجهد المنخفض الرئيسية أو مناطق التحكم في المحركات يُقلّل من طول كابلات التحويل الثانوية، ويُخفّف من مشاكل انخفاض الجهد، ويُسهّل التنسيق بين مفاتيح الجهد المتوسط ومعدات التوزيع اللاحقة.

يُعدّ هذا التصميم شائعًا في المباني الشاهقة والمراكز التجارية والمستشفيات والمباني الصناعية ذات الطلب العالي على الطاقة منخفضة الجهد. في مثل هذه الحالات، لا ينبغي أن تقتصر مقارنة التكلفة على المحوّل نفسه. قد يتطلب تركيب المحوّل في الهواء الطلق باستخدام الزيت كابلات أطول للجهد المنخفض، وعددًا أكبر من الثقوب، ومسارات كابلات أوسع، وعمالة تركيب إضافية. أما غرفة المحوّلات الجافة الموضوعة بالقرب من الحمل، فيمكنها تعويض جزء من تكلفة المعدات الإضافية من خلال تبسيط عملية التوزيع.

الظروف البيئية التي يكون فيها أداء النوع الجاف جيدًا، والظروف التي قد لا يكون فيها كذلك.

لا يُعدّ النوع الجاف مناسبًا بالضرورة لكل المواقع القاسية. فهو يعمل بكفاءة في البيئات النظيفة جيدة التهوية والمُتحكّم بها بشكل معتدل. كما يُمكنه العمل في ظروف صناعية أكثر قسوة إذا ما تمّت مُواءمة الغلاف ومسار التبريد وخطة الصيانة مع البيئة. يُمكن أن تُغيّر عوامل مثل الغبار والجسيمات الموصلة والأبخرة المُسببة للتآكل والهواء المُحمّل بالملح من طبيعة العمل.

على سبيل المثال، في مصانع الإسمنت أو مناطق معالجة المعادن التي تنتشر فيها كميات كبيرة من الغبار، قد تحتاج أسطح الملفات وقنوات التهوية إلى تنظيف أكثر تكرارًا. في البيئات الساحلية أو الكيميائية، يصبح اختيار مادة الغلاف، ومعالجة الأجزاء المعدنية ضد التآكل، وترتيب مسافة التسرب أكثر أهمية. إذا كانت الغرفة تعاني من ضعف تدفق الهواء أو ارتفاع درجات الحرارة المحيطة بشكل متكرر، فقد يصبح الهامش الحراري للمحول هو العامل المحدد الرئيسي. في ظل هذه الظروف، قد تظل الوحدة المملوءة بالزيت والمثبتة في الهواء الطلق هي الحل الأمثل.

يُعدّ الارتفاع نقطة أخرى تُغفل أحيانًا. يقلّ تأثير التبريد الهوائي مع ازدياد الارتفاع، لذا قد يكون من الضروري خفض القدرة أو تعديل التصميم تبعًا لظروف الموقع. هذا لا يُبرّر تجنّب التبريد الجاف افتراضيًا، ولكن ينبغي معالجته مبكرًا بدلًا من اكتشافه بعد تحديد أبعاد الغرفة ونظام التهوية.

تفاصيل البناء والتركيب التي غالباً ما ترجح كفة الاختيار

غالباً ما يتم اختيار المحولات الجافة لأن البنية التحتية المدنية والميكانيكية المحيطة بها تكون أنظف. قد لا تكون هناك حاجة إلى حفرة زيت أو حاجز احتواء أو تصميم لتصريف السوائل. يمكن التعامل مع غرفة المحولات في كثير من الأحيان كمساحة معدات كهربائية مُحكمة التحكم، وليس كمنطقة يجب توقع تسرب السوائل منها.

لا تزال هناك بعض تفاصيل التركيب التي تستحق اهتماماً دقيقاً:

• ينبغي أن تعتمد التهوية على معدل طرد الحرارة الفعلي ومسار تدفق الهواء في الغرفة، وليس على حجم فتحات تهوية عام منسوخ من مشروع آخر. وتعتمد الوحدات الجافة بشكل مباشر على تحريك الهواء عبر الملفات.
• تُعد أبعاد الوصول مهمة. يجب التحقق من مجموعات الملفات واللب، وأقسام العلبة، ومساحة إنهاء الكابلات مقابل عرض الأبواب، ونصف قطر الدوران، ونقاط الرفع قبل الانتهاء من تصميم الغرفة.
• قد يصبح الضجيج مشكلة خفية في الأماكن المغلقة. ينبغي مراعاة الاهتزازات المنقولة عبر الهيكل، وخصائص الصوت في الغرفة، والقرب من الأماكن المشغولة، وخاصة في المستشفيات والمكاتب والمباني السكنية متعددة الاستخدامات.
• يجب أن تكون هندسة إنهاء الكابل واقعية. عند جهد 11 كيلو فولت، فإن نصف قطر الانحناء، وملحقات التحكم في الإجهاد، والتباعد بين الأطوار، والفصل، ليست تفاصيل يمكن تركها لمقاول التركيب "ليحلها في الموقع".

لا تُعارض هذه المشكلات استخدام النوع الجاف. إنما تُظهر ببساطة أن نجاح النوع الجاف يعتمد بشكل كبير على تصميم الغرفة ودقة التركيب، بينما يعتمد نجاح النوع المملوء بالزيت بشكل أكبر على الاحتواء الخارجي وضوابط المخاطر المتعلقة بالسوائل.

أشكال الملفات والعزل الشائعة في محول جاف من النوع 11 كيلو فولت

لا تُصنع جميع المحولات الجافة بنفس الطريقة، ويؤثر تصميمها الداخلي على مدى ملاءمتها. تُغلف تصميمات الراتنج المصبوب الملفات بأنظمة راتنجية أساسها الإيبوكسي، وهي شائعة الاستخدام عندما تكون مقاومة الرطوبة والمتانة الميكانيكية وأداء العزل المتسق من الأولويات. أما تصميمات التشريب بالضغط الفراغي فتستخدم تشريب الراتنج أو الورنيش بدلاً من الصب الكامل، وقد تُستخدم في التطبيقات التي تتطلب مراعاة الوزن أو السلوك الحراري أو تفضيلات الشراء.

يُصنع القلب عادةً من صفائح فولاذية كهربائية موجهة الحبيبات، وتعتمد الخسائر ومستوى الضوضاء وجودة التجميع بشكل كبير على معالجة القلب ودقة التثبيت. أما بالنسبة للملفات، فإن مادة الموصل وفئة العزل والتحكم في التفريغ الجزئي وتكامل المستشعر الحراري تستحق الاهتمام أثناء المراجعة الفنية. قد يبدو المحول الجاف بسيطًا من الخارج، لكن دقة التصنيع المتعلقة بشد الملفات والمعالجة وجودة الراتنج وتجميع الأطراف تؤثر بشكل مباشر على استقرار الخدمة.

هذا الأمر مهم أثناء الاختيار لأن وحدتين لهما نفس نسبة الجهد وتصنيف كيلو فولت أمبير يمكن أن تتصرفا بشكل مختلف في الغرف الرطبة أو الغرف المتربة أو التحميل المتكرر للتشغيل والإيقاف أو التركيبات ذات الدورات الحرارية المتكررة.

حيث غالباً ما تفضل الطاقة المتجددة والبنية التحتية الحديثة النوع الجاف

في محطات دعم الطاقة الشمسية وطاقة الرياح، يعتمد الاختيار على موقع المحول، سواءً كان في وحدة خارجية، أو مبنى كهربائي صغير، أو منطقة خدمة داخلية. فعندما يُوضع محول الجهد المتوسط داخل مبنى تحويل الطاقة أو غرفة المعدات، غالبًا ما يكون النوع الجاف أنسب للتصميم، ويقلل من المخاوف المتعلقة باحتواء السوائل داخل غلاف صغير.

تُظهر البنية التحتية للنقل نمطًا مشابهًا. فغالبًا ما تُوضع المعدات الكهربائية في المحطات والمستودعات والأنفاق ومباني المطارات داخل مساحات خدمة ضيقة، مع توقعات عالية للنظافة والتحكم في المخاطر. في هذه البيئات، قد يكون دمج محول جاف بجهد 11 كيلوفولت أسهل من دمج وحدة مملوءة بالزيت، والتي تتطلب تدابير وقائية إضافية حول نظام السوائل.

تميل المشاريع التجارية أيضاً إلى تفضيل النوع الجاف حيث تكون المحطة الفرعية جزءاً من منصة أو قبو أو طابق تقني. وكلما زاد استخدام غرفة المحولات كمساحة خدمات داخلية بدلاً من كونها منشأة منفصلة في الفناء، كلما تعززت أهمية النوع الجاف.

حيث قد تظل الوحدات المملوءة بالزيت هي الحل الأفضل

لا تزال هناك العديد من الحالات التي يُنصح فيها باستخدام المحولات المملوءة بالزيت. فالمواقع الخارجية ذات المساحة الواسعة، والجدران الاستنادية البسيطة، وسهولة الصيانة، غالبًا ما تُناسب تصميمات المحولات المملوءة بالزيت بشكل ممتاز. وينطبق الأمر نفسه عندما تكون قدرة المحول عالية بما يكفي ليُحقق التبريد السائل مزايا عملية واضحة، أو عندما تتضمن أنماط الأحمال ذروات متكررة لا تترك مجالًا حراريًا كافيًا لوحدة تبريد جافة داخلية.

قد تؤدي المناخات شديدة الحرارة، أو ساحات المصانع الملوثة، أو المنشآت ذات التهوية الضعيفة، إلى تغيير التوازن. فإذا كان الحفاظ على تدفق هواء نظيف عبر حاوية جافة يمثل تحديًا مستمرًا، فقد تتلاشى سهولة استخدام هذا النوع من الحاويات. في هذه الحالات، قد يكون وضع وحدة مملوءة بالزيت في الهواء الطلق، مع إبقاء المبنى بعيدًا عن حرارة المحول، هو الحل الأمثل من الناحية الهندسية.

أخطاء في عمليات الشراء تؤدي إلى مقارنة خاطئة

من الأخطاء الشائعة مقارنة أسعار شراء المحولات فقط مع تجاهل الأعمال المحيطة بها. خطأ آخر هو افتراض أن جميع المحولات الجافة لها نفس متطلبات الغلاف، ومستوى الضوضاء، وسلوك التحميل الزائد. تتحسن جودة الاختيار عند تضمين المقارنة للغرفة، ومسار الكابلات، وطريقة الوصول، واستراتيجية مكافحة الحرائق، والتهوية، وتوقعات قطع الغيار، وممارسات الصيانة.

من السهل أيضًا التقليل من شأن قيود النقل والتركيب. فوحدةٌ قابلةٌ للتوصيل الكهربائي قد يصعب إدخالها إلى قبو المبنى بعد اكتمال هيكله. في المقابل، قد تتسبب وحدةٌ خارجيةٌ مملوءةٌ بالزيت، تبدو أرخصَ ظاهريًا، في تكاليف إضافية باهظة عند تطوير أنظمة احتواء التسرب ومسافات الفصل.

ينبغي أن تكون لغة المواصفات دقيقة فيما يتعلق بدرجة الحرارة المحيطة، والارتفاع، وتصنيف الغلاف، وطريقة التبريد، وترتيب نقاط التوصيل، والمقاومة، ومراقبة درجة الحرارة، وتكوين الإنهاء. تميل المواصفات الغامضة إلى إنتاج عروض أسعار يصعب مقارنتها بشكل عادل.

أسئلة تستحق الحل قبل تثبيت المواصفات

عادةً ما تحدد عدة نقاط ما إذا كان استخدام الطباعة الجافة منطقياً حقاً:

• هل تقع غرفة المحولات داخل منطقة مبنى مأهولة أو حساسة تشغيلياً؟
• هل سيؤدي احتواء السوائل أو تصريفها أو فصلها عن الحريق إلى تعقيد تصميم المشروع بشكل جوهري؟
• هل يمكن للغرفة توفير تهوية موثوقة في ظل ذروة الحمل وظروف درجة الحرارة المحيطة المرتفعة؟
• هل تبقى البيئة نظيفة بما يكفي لمسارات التبريد المكشوفة، أم أن الغبار والتلوث سيصبحان عبئاً على الصيانة؟
• هل تصبح مسارات الكابلات أقصر وأبسط إذا تم وضع المحول في الداخل بالقرب من مركز توزيع الجهد المنخفض؟
• هل تدعم أبعاد الوصول عمليات التسليم والرفع وإخلاء الملفات والاستبدال المستقبلي دون الحاجة إلى عمليات هدم كبيرة؟

إذا أشارت عدة من تلك الإجابات إلى سهولة الاستخدام الداخلي، والتحكم في المخاطر، والتبريد المناسب، فإن محولًا جافًا بجهد 11 كيلوفولت غالبًا ما يكون الخيار الأمثل. أما إذا كان المشروع يعتمد على التركيب الخارجي، أو تحمل درجات الحرارة العالية، أو التشغيل في بيئة قاسية مع تكييف هواء محدود، فقد تظل المعدات المملوءة بالزيت الخيار الأكثر عملية.

عادةً ما يتحدد الاختيار الأمثل بناءً على سياق التركيب وليس على تفضيل عام لنوع معين من المحولات. عند جهد 11 كيلوفولت، يُعدّ النوع الجاف الخيار الأمثل حيث يجب أن يكون المحول داخل المبنى، بالقرب من الحمل، مع هامش خطأ منخفض فيما يتعلق بمضاعفات السوائل، ومسار واضح للتهوية والفحص وإنهاء الكابلات.
