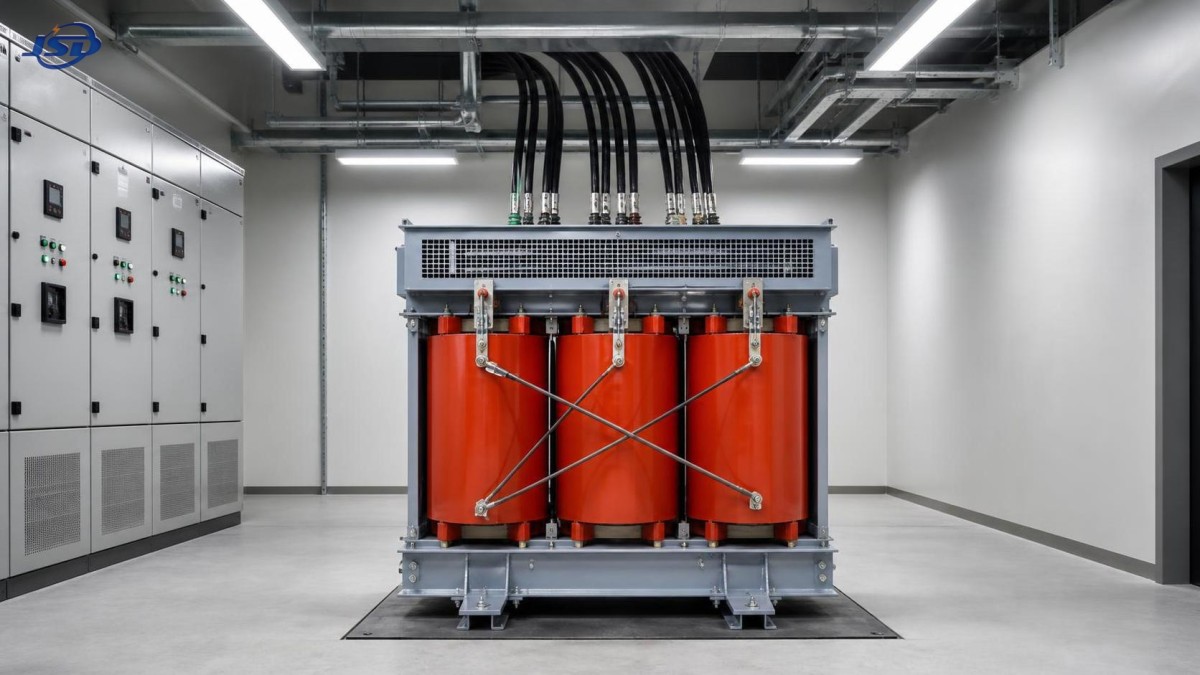

Dans quels cas un transformateur sec 11kV est-il préférable aux appareils immergés dans l’huile pour la distribution

Dans quels cas un transformateur sec de 11 kV constitue généralement le meilleur choix

Un transformateur sec de 11 kV constitue souvent le meilleur choix lorsque l’installation se trouve à proximité de personnes, d’équipements ou d’espaces intérieurs finis, et lorsque les conséquences d’une fuite d’huile ou d’une charge calorifique liée à un incendie sont difficiles à accepter. En pratique, cela concerne généralement les postes intérieurs situés dans des bâtiments commerciaux, les zones de process à l’intérieur des usines, les hôpitaux, les terminaux de transport, les installations liées aux données et les bâtiments dédiés aux énergies renouvelables, lorsque le local du transformateur fait partie d’une structure occupée plus vaste plutôt que d’une zone extérieure isolée.

À 11 kV, la décision ne porte que rarement sur la capacité de la technologie sèche à assurer la fonction électrique. La véritable question est de savoir si les conditions du site, les contraintes d’accès, le mode d’exploitation et le profil de risque favorisent un transformateur reposant sur le refroidissement par air et une isolation solide plutôt qu’un modèle utilisant un liquide isolant. Lorsque le projet dispose d’un espace limité pour installer une rétention, impose des exigences strictes de propreté ou rend les procédures de manipulation de l’huile difficiles, les conceptions sèches sont souvent mieux adaptées.

Cela ne rend pas les appareils immergés obsolètes. Ils restent courants lorsque l’installation extérieure est simple, qu’une plus grande tolérance aux surcharges est nécessaire ou que des puissances élevées rendent le refroidissement liquide plus pratique. Toutefois, pour de nombreuses applications intérieures moyenne tension, le choix commence à évoluer lorsque les travaux de génie civil, l’exposition aux opérations de maintenance et les contraintes d’exploitation sont pris en compte parallèlement aux données de la plaque signalétique.

Les emplacements intérieurs modifient rapidement la décision

L’argument le plus solide en faveur d’un appareil sec apparaît généralement lorsque le transformateur doit être installé à l’intérieur du bâtiment. Un transformateur immergé installé en intérieur peut nécessiter une séparation coupe-feu supplémentaire, des dispositifs de rétention, une planification du drainage, une coordination de la ventilation et une approche plus prudente de l’intervention d’urgence. Ces éléments sont gérables, mais ils influencent l’implantation, les autorisations et les interfaces avec la construction.

Un transformateur sec réduit plusieurs de ces complications, car il n’y a pas d’huile isolante à stocker, à échantillonner, à filtrer, à remplacer ou à contenir après une fuite. Dans un local électrique en sous-sol, un local technique en toiture, une zone de service en mezzanine ou un bâtiment de production fermé, cette différence peut être plus importante qu’un faible écart de coût initial de l’équipement.

La manutention des matériaux devient également plus simple dans de nombreux projets intérieurs. Un transformateur sec en résine moulée ou imprégné sous vide peut souvent être mis en place sans les mêmes préoccupations liées au transport d’huile, au remplissage de liquide sur site ou à la contamination introduite pendant la manutention. Cela est important lorsque l’accès dépend d’ascenseurs de marchandises, d’ouvertures temporaires ou d’une installation réalisée par étapes après l’achèvement des finitions architecturales.

Les lieux où la propreté et la maîtrise des fuites sont importantes

Certaines applications sont évaluées moins en fonction des courbes de rendement du transformateur qu’en fonction de ce qui se produit en cas d’incident à proximité. Les zones de transformation alimentaire, les bâtiments destinés aux activités pharmaceutiques, les espaces de fabrication électronique, les stations de métro et les installations accessibles au public accordent souvent une grande importance à une installation électrique propre, contenue et facile à inspecter. Dans ces environnements, l’absence d’huile isolante permet d’éliminer toute une catégorie de préoccupations liées au nettoyage et à la gestion des incidents.

La maintenance présente également un aspect pratique. Si un site souhaite éviter les opérations d’échantillonnage de l’huile, la planification des analyses des gaz dissous ou les risques d suintement autour des joints et des raccords au fil du temps, un appareil sec peut mieux correspondre à sa philosophie d’exploitation. Le transformateur nécessite toujours des inspections, un nettoyage, une surveillance de la température, des contrôles du couple de serrage le cas échéant et une attention portée aux voies de ventilation, mais le profil de maintenance évolue d’une manière que de nombreux exploitants d’installations intérieures jugent plus facile à gérer.

Lorsque la stratégie incendie guide la conception

La performance en matière d’incendie est l’une des raisons les plus fréquentes de privilégier la technologie sèche, mais elle doit être traitée avec soin. Un transformateur sec n’est pas « sans risque », et une ventilation insuffisante, l’accumulation de poussière, des connexions desserrées ou une surchauffe prolongée peuvent toujours provoquer de graves problèmes. L’avantage est plus limité : il n’y a pas d’huile isolante combustible à l’intérieur de la cuve, de sorte que la charge calorifique et le scénario de déversement diffèrent de ceux d’un appareil immergé.

Cette différence peut être importante dans les bâtiments à usage mixte, les tunnels, les aéroports, les postes souterrains et les sites industriels où le local du transformateur est entouré de zones occupées ou sensibles sur le plan opérationnel. Si le concept de protection contre l’incendie devenait nettement plus complexe avec une rétention d’huile, des barrières supplémentaires ou un drainage spécial, une solution sèche devient souvent plus facile à justifier.

Pour la même raison, les sites dont l’accès est limité pour les services de lutte contre l’incendie ou dont les voies d’évacuation des fumées sont difficiles peuvent s’orienter vers des configurations sèches. Le transformateur nécessite toujours des distances d’isolement appropriées, une classe de température compatible et des réglages de protection adaptés au profil de charge, mais l’intégration du niveau de risque global dans la conception du bâtiment peut être plus simple.

Des liaisons câblées courtes et des centres de charge à l’intérieur de l’installation

Un transformateur sec de 11 kV est plus pertinent lorsqu’il peut être installé à proximité du centre de charge réel. Le positionnement du transformateur à l’intérieur, près des tableaux principaux de distribution basse tension ou des zones de commande des moteurs, peut réduire la longueur des câbles secondaires, limiter les problèmes de chute de tension et simplifier la coordination entre l’appareillage moyenne tension et les équipements de distribution en aval.

Cette configuration est courante dans les immeubles de grande hauteur, les centres commerciaux, les hôpitaux et les bâtiments industriels présentant une demande basse tension concentrée. Dans ces cas, la comparaison des coûts ne doit pas se limiter au transformateur lui-même. Un positionnement extérieur de l’appareil immergé peut nécessiter des câbles basse tension plus longs, davantage de traversées, des chemins de câbles plus importants et une main-d’œuvre d’installation supplémentaire. Un local de transformateur sec installé à proximité de la charge peut compenser une partie du surcoût de l’équipement grâce à une distribution en aval plus simple.

Les conditions environnementales dans lesquelles le transformateur sec est performant, et celles où il peut l’être moins

La technologie sèche ne convient pas automatiquement à tous les sites difficiles. Elle offre de bonnes performances dans des environnements propres, ventilés et modérément contrôlés. Elle peut également être utilisée dans des conditions industrielles plus exigeantes si l’enveloppe, le circuit de refroidissement et le plan de maintenance sont adaptés à l’environnement. La poussière, les particules conductrices, les vapeurs corrosives et l’air chargé en sel peuvent tous modifier la décision.

Par exemple, dans une cimenterie ou une zone de traitement des métaux fortement exposée aux poussières en suspension, les surfaces des bobines et les canaux de ventilation peuvent nécessiter un nettoyage plus fréquent. Dans les environnements côtiers ou chimiques, le choix du matériau de l’enveloppe, le traitement anticorrosion des pièces métalliques et la disposition des lignes de fuite deviennent plus importants. Si le local présente une mauvaise circulation de l’air ou des températures ambiantes élevées récurrentes, la marge thermique du transformateur peut devenir le principal facteur limitant. Dans ces conditions, un appareil immergé installé à l’extérieur peut rester la solution la plus tolérante.

L’altitude est un autre point parfois négligé. Le refroidissement par air devient moins efficace à mesure que l’altitude augmente ; un déclassement ou une adaptation de la conception peut donc être nécessaire selon les conditions du site. Ce n’est pas une raison pour éviter par principe la technologie sèche, mais cet aspect doit être traité suffisamment tôt, avant que les dimensions du local et le schéma de ventilation ne soient définitivement arrêtés.

Les détails de construction et d’installation qui orientent souvent le choix

Les transformateurs secs sont souvent sélectionnés parce que les lots de génie civil et de mécanique qui les entourent peuvent être plus simples. Il peut ne pas être nécessaire de prévoir une fosse à huile, une bordure de rétention ou une conception de drainage des liquides. Le local du transformateur peut généralement être traité davantage comme un espace contrôlé réservé aux équipements électriques que comme une zone devant anticiper un rejet de liquide.

Plusieurs détails d’installation méritent néanmoins une attention particulière :

• La ventilation doit être dimensionnée en fonction de la chaleur réellement dissipée et du parcours de circulation de l’air dans le local, et non d’une taille générique de grille reprise d’un autre projet. Les appareils secs dépendent directement du déplacement de l’air au-dessus des bobines.
• Les dimensions d’accès sont importantes. Les ensembles bobines-noyau, les sections de l’enveloppe et l’espace réservé aux terminaisons de câbles doivent être vérifiés par rapport à la largeur des portes, aux rayons de giration et aux points de levage avant de finaliser le local.
• Le bruit peut devenir un problème dissimulé en intérieur. Les vibrations transmises par la structure, l’acoustique du local et la proximité des espaces occupés doivent être prises en compte, notamment dans les hôpitaux, les bureaux et les bâtiments résidentiels à usage mixte.
• La géométrie des terminaisons de câbles doit être réaliste. À 11 kV, le rayon de courbure, les accessoires de contrôle des contraintes, l’espacement entre phases et la séparation ne sont pas des détails à laisser à l’installateur, qui devrait les « résoudre sur site ».

Ces points ne constituent pas un argument contre la technologie sèche. Ils montrent simplement que sa réussite dépend fortement de la conception du local et de la rigueur de l’installation, tandis que celle d’un appareil immergé dépend davantage de la rétention externe et des mesures de maîtrise des risques liés aux liquides.

Les principales formes de bobinage et d’isolation d’un transformateur sec de 11 kV

Tous les transformateurs secs ne sont pas construits de la même manière, et leur conception interne influence les applications auxquelles ils conviennent. Les modèles en résine moulée encapsulent les enroulements dans des systèmes de résine à base d’époxy et sont couramment choisis lorsque la résistance à l’humidité, la robustesse mécanique et la constance des performances d’isolation sont prioritaires. Les modèles imprégnés sous vide utilisent une imprégnation à base de résine ou de vernis plutôt qu’un moulage complet et peuvent être employés lorsque le poids, le comportement thermique ou les préférences d’approvisionnement orientent le choix.

Le noyau est généralement constitué de tôles d’acier électrique à grains orientés, et les pertes, le niveau sonore ainsi que la qualité d’assemblage dépendent fortement de la transformation du noyau et de la précision du serrage. Du côté des enroulements, le matériau du conducteur, la classe d’isolation, la maîtrise des décharges partielles et l’intégration des capteurs thermiques doivent faire l’objet d’une attention particulière lors de l’examen technique. Un transformateur sec peut sembler simple de l’extérieur, mais la rigueur de fabrication appliquée à la tension des enroulements, au durcissement, à la qualité de la résine et à l’assemblage des bornes influence directement la stabilité en service.

Cela est important lors de la sélection, car deux appareils présentant le même rapport de tension et la même puissance nominale en kVA peuvent se comporter différemment dans des locaux humides ou poussiéreux, soumis à des charges avec des démarrages et arrêts fréquents ou à des cycles thermiques répétés.

Les situations où les énergies renouvelables et les infrastructures modernes privilégient souvent la technologie sèche

Dans les installations de soutien solaire et éolien, le choix dépend de l’emplacement du transformateur : sur un skid extérieur, dans un bâtiment électrique compact ou dans une zone de service intérieure. Lorsque le transformateur moyenne tension est placé à l’intérieur d’un bâtiment de conversion d’énergie ou d’un local technique, un appareil sec s’intègre souvent mieux à la configuration et réduit les préoccupations liées à la rétention de liquide dans une enveloppe compacte.

Les infrastructures de transport présentent une tendance similaire. Les stations, dépôts, tunnels et bâtiments aéroportuaires installent fréquemment les équipements électriques dans des espaces de service exigus, avec des exigences élevées en matière de propreté et de maîtrise des risques. Dans ces environnements, un transformateur sec de 11 kV peut être plus facile à intégrer qu’un appareil immergé nécessitant des mesures de protection supplémentaires autour du système contenant le fluide.

Les projets immobiliers commerciaux tendent également à privilégier la technologie sèche lorsque le poste fait partie d’un socle, d’un sous-sol ou d’un niveau technique. Plus le local du transformateur ressemble à un espace technique intérieur plutôt qu’à une installation extérieure indépendante, plus l’argument en faveur de la technologie sèche devient solide.

Les situations où les appareils immergés peuvent encore constituer la meilleure solution

De nombreuses situations justifient encore de conserver un transformateur immergé parmi les options. Les sites extérieurs disposant d’un espace suffisant, d’une rétention simple à réaliser et d’un accès aisé pour la maintenance conviennent très bien aux conceptions immergées. Il en va de même lorsque la puissance du transformateur est suffisamment élevée pour que le refroidissement liquide apporte des avantages pratiques évidents, ou lorsque le profil de charge comprend des pointes fréquentes laissant peu de marge thermique à un appareil sec intérieur.

Les climats très chauds, les cours industrielles fortement souillées ou les installations dont la ventilation du local est insuffisante peuvent également modifier l’équilibre. Si le maintien d’un flux d’air propre à travers une enveloppe sèche risque de devenir une difficulté permanente, la simplicité apparente de la technologie sèche peut disparaître en exploitation. Dans ces cas, installer un appareil immergé à l’extérieur et maintenir le bâtiment à l’écart de la chaleur du transformateur peut constituer une décision technique plus appropriée.

Les erreurs d’approvisionnement qui conduisent à une mauvaise comparaison

Une erreur fréquente consiste à comparer uniquement les prix d’achat des transformateurs en ignorant les travaux périphériques. Une autre consiste à supposer que tous les transformateurs secs présentent les mêmes exigences en matière d’enveloppe, le même niveau sonore ou le même comportement en surcharge. La qualité de la sélection s’améliore lorsque la comparaison inclut le local, le cheminement des câbles, le mode d’accès, la stratégie incendie, la ventilation, les besoins en pièces de rechange et les pratiques de maintenance.

Il est également facile de sous-estimer les contraintes de transport et d’installation. Un appareil qui convient sur le plan électrique peut néanmoins être difficile à introduire dans un sous-sol une fois la structure du bâtiment achevée. À l’inverse, un appareil immergé extérieur qui semble moins cher sur le papier peut entraîner des travaux de génie civil coûteux lorsque la rétention des déversements et les distances de séparation sont entièrement définies.

Le cahier des charges doit préciser clairement la température ambiante, l’altitude, l’indice de protection de l’enveloppe, le mode de refroidissement, la configuration des prises, l’impédance, la surveillance de la température et la configuration des terminaisons. Des spécifications ambiguës tendent à produire des offres qu’il est impossible de comparer équitablement.

Les questions à résoudre avant de finaliser la spécification

Plusieurs points déterminent généralement si la technologie sèche est réellement pertinente :

• Le local du transformateur se trouve-t-il dans une zone occupée ou sensible sur le plan opérationnel du bâtiment ?
• La rétention des liquides, le drainage ou la séparation coupe-feu compliqueront-ils sensiblement la configuration du projet ?
• Le local peut-il assurer une ventilation fiable en charge maximale et à température ambiante élevée ?
• L’environnement est-il suffisamment propre pour des voies de refroidissement exposées, ou la poussière et la contamination deviendront-elles une charge de maintenance ?
• Les parcours de câbles sont-ils plus courts et plus simples si le transformateur est installé à l’intérieur, près du centre de distribution basse tension ?
• Les dimensions d’accès permettent-elles la livraison, le levage, le dégagement des bobines et le remplacement futur sans travaux de démolition importants ?

Si plusieurs réponses vont dans le sens d’une simplicité intérieure, d’un risque maîtrisé et d’un refroidissement gérable, un transformateur sec de 11 kV constitue souvent le choix le plus cohérent. Si le projet dépend d’une installation extérieure, d’une forte tolérance thermique ou d’une exploitation dans un environnement difficile avec peu de possibilités de conditionnement du local, un équipement immergé peut rester l’option la plus pratique.

Le choix approprié découle généralement du contexte d’installation plutôt que d’une préférence générale pour une famille de transformateurs. À 11 kV, la technologie sèche est surtout pertinente lorsque le transformateur doit être installé à l’intérieur du bâtiment, à proximité de la charge, avec une faible tolérance aux complications liées aux liquides et avec des conditions clairement définies pour la ventilation, l’inspection et les terminaisons de câbles.
