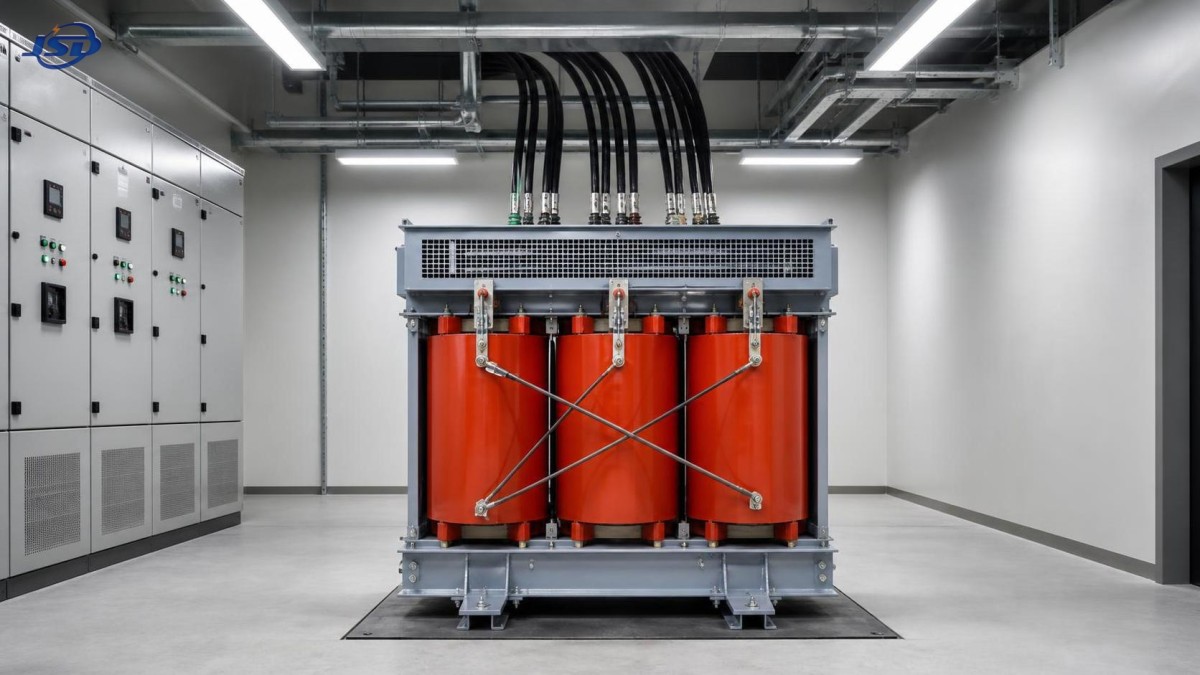

Cuándo tiene sentido utilizar un transformador de tipo seco de 11 kV en lugar de unidades en aceite

Dónde un transformador seco de 11 kV suele tener la ventaja más clara

Un transformador seco de 11 kV suele ser la mejor opción cuando la instalación se encuentra cerca de personas, equipos o espacios interiores acabados, y cuando las consecuencias de una fuga de aceite o una carga de incendio son difíciles de aceptar. En la práctica, esto suele apuntar a subestaciones interiores en edificios comerciales, áreas de proceso dentro de fábricas, hospitales, terminales de transporte, instalaciones relacionadas con datos y edificios de energía renovable donde la sala del transformador forma parte de una estructura ocupada más grande en lugar de un patio remoto.

A 11 kV, la decisión rara vez se basa en si la tecnología de tipo seco puede realizar la tarea eléctrica. La verdadera cuestión es si las condiciones del sitio, las limitaciones de acceso, el patrón de operación y el perfil de riesgo favorecen un transformador construido con refrigeración por aire y aislamiento sólido sobre uno que depende de un líquido aislante. Cuando el proyecto tiene espacio limitado para cubetos de retención, expectativas estrictas de limpieza o procedimientos difíciles de manejo de aceite, los diseños de tipo seco a menudo se alinean mejor con el trabajo.

Eso no hace que las unidades llenas de aceite queden obsoletas. Siguen siendo comunes donde la instalación exterior es sencilla, se necesita una mayor tolerancia a la sobrecarga o las clasificaciones más grandes hacen que la refrigeración líquida sea más práctica. Pero para muchas aplicaciones interiores de media tensión, la selección comienza a cambiar una vez que las obras civiles, la exposición al mantenimiento y las restricciones operativas se consideran junto con los datos de la placa de características.

Las ubicaciones interiores cambian la decisión rápidamente

El argumento más fuerte para una unidad de tipo seco suele aparecer cuando el transformador debe colocarse dentro del envolvente del edificio. Un transformador lleno de aceite instalado en interiores puede requerir una separación adicional contra incendios, medidas de contención, planificación de drenaje, coordinación de ventilación y un enfoque más cauteloso para la respuesta a emergencias. Esos elementos son manejables, pero afectan el diseño, las aprobaciones y las interfaces de construcción.

Un transformador seco reduce varias de esas complicaciones porque no hay aceite aislante que almacenar, muestrear, filtrar, reemplazar o contener después de una fuga. En una sala eléctrica de sótano, una sala de equipos en la azotea, una zona de servicios en un entrepiso o un edificio de producción cerrado, esa diferencia puede ser más importante que una pequeña diferencia en el costo inicial del equipo.

El manejo de materiales también se vuelve más simple en muchos proyectos interiores. Un transformador seco de resina fundida o impregnado al vacío a presión a menudo se puede mover a su posición sin las mismas preocupaciones sobre el envío lleno de aceite, el llenado de líquido en el sitio o la contaminación introducida durante la manipulación. Eso es importante cuando el acceso depende de ascensores de carga, aberturas temporales o instalación por etapas después de que los acabados arquitectónicos ya estén en su lugar.

Lugares donde la limpieza y el control de fugas importan

Algunas aplicaciones se juzgan menos por las curvas de eficiencia del transformador y más por lo que sucede si algo sale mal cerca. Las áreas de procesamiento de alimentos, los edificios de apoyo farmacéutico, los espacios de fabricación de productos electrónicos, las estaciones de metro y las instalaciones de uso público a menudo dan prioridad a mantener la instalación eléctrica limpia, contenida y fácil de inspeccionar. En esos entornos, evitar el aceite aislante puede eliminar una clase completa de preocupaciones de limpieza y gestión de incidentes.

También hay un aspecto práctico de mantenimiento. Si un sitio no desea rutinas de muestreo de aceite, planificación de análisis de gases disueltos o la posibilidad de filtraciones alrededor de juntas y accesorios con el tiempo, una unidad de tipo seco puede adaptarse mejor a la filosofía operativa. El transformador aún necesita inspección, limpieza, monitoreo de temperatura, verificación de torque cuando corresponda y atención a las vías de ventilación, pero el perfil de mantenimiento cambia de una manera que muchos operadores de interiores encuentran más fácil de manejar.

Cuando la estrategia contra incendios es un factor de diseño

El rendimiento contra incendios es una de las razones más comunes para favorecer la tecnología de tipo seco, pero debe manejarse con cuidado. Un transformador seco no está “libre de riesgos”, y una mala ventilación, acumulación de polvo, terminaciones sueltas o sobrecalentamiento sostenido aún pueden crear problemas graves. La ventaja es más limitada: no hay aceite aislante combustible dentro del tanque, por lo que la carga de incendio y el escenario de derrame son diferentes a los de una unidad llena de aceite.

Esa diferencia puede ser importante en edificios de uso mixto, túneles, aeropuertos, subestaciones subterráneas y plantas industriales donde una sala de transformadores está rodeada de áreas ocupadas u operativamente sensibles. Si el concepto de protección contra incendios se volviera significativamente más complicado con la contención de aceite, barreras adicionales o drenaje especial, una opción de tipo seco a menudo se vuelve más fácil de justificar.

Por la misma razón, los sitios con acceso limitado para los bomberos o vías de control de humo difíciles pueden inclinarse hacia arreglos de tipo seco. El transformador aún necesita espacios libres correctos, compatibilidad de clase de temperatura y ajustes de protección que se adapten al perfil de carga, pero el panorama general de peligros puede ser más fácil de integrar en el diseño del edificio.

Recorridos de cable cortos y centros de carga dentro de la instalación

Un transformador seco de 11 kV tiene más sentido cuando se puede instalar más cerca del centro de carga real. Ubicar el transformador en interiores cerca de los principales tableros de distribución de baja tensión o áreas de control de motores puede reducir los largos recorridos de cable secundario, disminuir las preocupaciones por caída de tensión y simplificar la coordinación entre el equipo de media tensión y el equipo de distribución aguas abajo.

Esa disposición es común en desarrollos de gran altura, centros comerciales, hospitales y edificios de fabricación con una demanda concentrada de baja tensión. En tales casos, la comparación de costos no debe detenerse en el transformador en sí. La colocación exterior de una unidad llena de aceite puede requerir cableado de baja tensión más largo, más penetraciones, vías de cable más grandes y mano de obra de instalación adicional. Una sala de transformadores de tipo seco colocada cerca de la carga puede compensar parte de la prima del equipo a través de una distribución aguas abajo más simple.

Condiciones ambientales donde el tipo seco funciona bien, y donde puede que no

El tipo seco no se adapta automáticamente a todos los sitios hostiles. Funciona bien en entornos limpios, ventilados y moderadamente controlados. También puede funcionar en condiciones industriales más duras si el recinto, la ruta de refrigeración y el plan de mantenimiento se adaptan al entorno. El polvo, las partículas conductoras, los vapores corrosivos y el aire cargado de sal pueden cambiar el panorama.

Por ejemplo, en una planta de cemento o un área de procesamiento de metales con mucho polvo en el aire, las superficies de las bobinas y los canales de ventilación pueden necesitar una limpieza más frecuente. En entornos costeros o químicos, la selección del material del recinto, el tratamiento anticorrosión de las piezas metálicas y la disposición de la distancia de fuga se vuelven más importantes. Si la sala tiene un flujo de aire deficiente o temperaturas ambiente altas repetidas, el margen térmico del transformador puede convertirse en el factor limitante principal. En esas condiciones, una unidad llena de aceite instalada al aire libre podría seguir siendo la solución más tolerante.

La altitud es otro punto que a veces se pasa por alto. La refrigeración por aire se vuelve menos efectiva a medida que aumenta la elevación, por lo que puede ser necesaria una reducción de potencia o un ajuste de diseño según las condiciones del sitio. Eso no es una razón para evitar el tipo seco por defecto, pero debe abordarse temprano en lugar de descubrirse después de que las dimensiones de la sala y el esquema de ventilación ya se hayan fijado.

Detalles de construcción e instalación que a menudo inclinan la balanza

Los transformadores secos a menudo se seleccionan porque el paquete civil y mecánico que los rodea puede ser más limpio. Puede que no haya necesidad de un foso de aceite, un bordillo de contención o un diseño de drenaje de líquidos. La sala del transformador a menudo puede tratarse más como un espacio controlado para equipos eléctricos y menos como un área que debe anticipar la liberación de líquidos.

Varios detalles de instalación aún merecen una atención cuidadosa:

• La ventilación debe basarse en la disipación de calor real y la trayectoria del flujo de aire de la sala, no en un tamaño de rejilla genérico copiado de otro proyecto. Las unidades de tipo seco dependen directamente del movimiento de aire a través de las bobinas.
• Las dimensiones de acceso son importantes. Los conjuntos de bobina y núcleo, las secciones del recinto y el espacio de terminación del cable deben verificarse con los anchos de las puertas, los radios de giro y los puntos de elevación antes de que la sala esté finalizada.
• El ruido puede convertirse en un problema oculto en interiores. Se deben considerar la vibración transmitida por la estructura, la acústica de la sala y la proximidad a espacios ocupados, especialmente en hospitales, oficinas y edificios residenciales de uso mixto.
• La geometría de terminación del cable debe ser realista. A 11 kV, el radio de curvatura, los accesorios de control de esfuerzos, el espaciado de fases y la segregación no son detalles para dejar que el contratista de instalación “resuelva en el sitio”.

Estos problemas no argumentan en contra del tipo seco. Simplemente muestran que el éxito del tipo seco depende en gran medida del diseño de la sala y la disciplina de instalación, mientras que el éxito del tipo lleno de aceite depende más de la contención externa y los controles de riesgo relacionados con líquidos.

Formas comunes de bobina y aislamiento en un transformador seco de 11 kV

No todos los transformadores secos se construyen de la misma manera, y la construcción interna afecta dónde tienen sentido. Los diseños de resina fundida encapsulan los devanados en sistemas de resina epoxi y se eligen comúnmente donde la resistencia a la humedad, la robustez mecánica y el rendimiento de aislamiento consistente son prioridades. Los diseños impregnados al vacío a presión utilizan impregnación de resina o barniz en lugar de fundición completa y pueden aparecer en aplicaciones donde el peso, el comportamiento térmico o la preferencia de adquisición apuntan en esa dirección.

El núcleo generalmente se construye a partir de laminaciones de acero al silicio de grano orientado, y las pérdidas, el nivel de ruido y la calidad del ensamblaje dependen en gran medida del procesamiento del núcleo y la precisión del apriete. En el lado del devanado, el material del conductor, la clase de aislamiento, el control de descargas parciales y la integración del sensor térmico merecen atención durante la revisión técnica. Un transformador seco puede parecer simple desde el exterior, pero la disciplina de fabricación en torno a la tensión del devanado, el curado, la calidad de la resina y el ensamblaje de los terminales tiene un efecto directo en la estabilidad del servicio.

Esto es importante durante la selección porque dos unidades con la misma relación de voltaje y clasificación de kVA pueden comportarse de manera diferente en salas húmedas, salas con polvo, carga de arranque y parada frecuente, o instalaciones con ciclos térmicos repetidos.

Dónde la energía renovable y la infraestructura moderna a menudo favorecen el tipo seco

En las instalaciones de apoyo solar y eólico, la elección depende de si el transformador se encuentra en un patín exterior, un edificio eléctrico compacto o un área de servicio interior. Cuando el transformador de media tensión se coloca dentro de un edificio de conversión de energía o una sala de equipos, una unidad de tipo seco a menudo se adapta mejor al diseño y reduce la preocupación por la contención de líquidos dentro de un recinto compacto.

La infraestructura de transporte muestra un patrón similar. Las estaciones, los depósitos, los túneles y los edificios de aeropuertos colocan con frecuencia equipos eléctricos dentro de espacios de servicio restringidos con altas expectativas de limpieza y riesgo controlado. En esos entornos, un transformador seco de 11 kV puede ser más fácil de integrar que una unidad llena de aceite que requeriría medidas de protección adicionales alrededor del sistema de fluidos.

Los desarrollos comerciales también tienden a favorecer el tipo seco cuando la subestación es parte de un podio, sótano o piso técnico. Cuanto más se comporte la sala del transformador como un espacio de servicios interior en lugar de una instalación de patio separada, más fuerte se vuelve el argumento a favor del tipo seco.

Dónde las unidades llenas de aceite aún pueden ser la mejor respuesta

Todavía hay muchas situaciones en las que un transformador lleno de aceite debe permanecer sobre la mesa. Los sitios al aire libre con amplio espacio, cubetos de retención sencillos y fácil acceso de mantenimiento a menudo se adaptan muy bien a los diseños llenos de aceite. Lo mismo es cierto cuando la clasificación del transformador es lo suficientemente alta como para que la refrigeración líquida aporte claras ventajas prácticas, o donde los patrones de carga incluyen picos frecuentes que dejarían poco margen térmico para una unidad de tipo seco interior.

Los climas muy cálidos, los patios industriales sucios o las instalaciones con una ventilación deficiente de la sala también pueden inclinar la balanza. Si mantener un flujo de aire limpio a través de un recinto de tipo seco es probable que sea una lucha constante, la aparente simplicidad del tipo seco puede desaparecer en la operación. En esos casos, colocar una unidad llena de aceite al aire libre y mantener el edificio libre del calor del transformador puede ser la decisión de ingeniería más limpia.

Errores de adquisición que conducen a la comparación incorrecta

Un error frecuente es comparar solo los precios de compra del transformador mientras se ignoran los trabajos circundantes. Otro es asumir que cada transformador seco tiene las mismas necesidades de recinto, nivel de sonido o comportamiento de sobrecarga. La calidad de la selección mejora cuando la comparación incluye la sala, el enrutamiento del cable, el método de acceso, la estrategia contra incendios, la ventilación, las expectativas de piezas de repuesto y las prácticas de mantenimiento.

También es fácil subestimar las restricciones de transporte e instalación. Una unidad que encaja eléctricamente puede ser difícil de llevar a un sótano después de que la estructura del edificio esté completa. Por el contrario, una unidad exterior llena de aceite que parece más barata en el papel puede desencadenar costosas adiciones civiles una vez que se desarrollan completamente la contención de derrames y las distancias de separación.

El lenguaje de la especificación debe ser preciso sobre la temperatura ambiente, la altitud, la clasificación del recinto, el método de refrigeración, la disposición de las tomas, la impedancia, el monitoreo de temperatura y la configuración de terminación. Las especificaciones ambiguas tienden a producir cotizaciones que son imposibles de comparar de manera justa.

Preguntas que vale la pena resolver antes de fijar la especificación

Varios puntos suelen determinar si el tipo seco tiene sentido genuinamente:

• ¿Está la sala del transformador dentro de una zona de edificio ocupada u operativamente sensible?
• ¿La contención de líquidos, el drenaje o la separación contra incendios complicarán materialmente el diseño del proyecto?
• ¿Puede la sala proporcionar una ventilación fiable bajo carga máxima y condiciones ambientales altas?
• ¿El entorno se mantiene lo suficientemente limpio para las rutas de refrigeración expuestas, o el polvo y la contaminación se convertirán en una carga de mantenimiento?
• ¿Son las rutas de cable más cortas y simples si el transformador se coloca en interiores cerca del centro de distribución de baja tensión?
• ¿Las dimensiones de acceso soportan la entrega, la elevación, el espacio libre de la bobina y el reemplazo futuro sin una demolición importante?

Si varias de esas respuestas apuntan hacia la simplicidad interior, el riesgo controlado y la refrigeración manejable, un transformador seco de 11 kV suele ser la opción más coherente. Si el proyecto depende de la colocación exterior, una alta tolerancia térmica o la operación en un entorno hostil con poca climatización de la sala, el equipo lleno de aceite puede seguir siendo la opción más práctica.

La selección correcta suele surgir del contexto de la instalación, más que de una preferencia general por una familia de transformadores. A 11 kV, el tipo seco tiene más sentido donde el transformador debe vivir cómodamente dentro del edificio, cerca de la carga, con baja tolerancia a complicaciones relacionadas con líquidos y un camino claro para la ventilación, inspección y terminación del cable.
