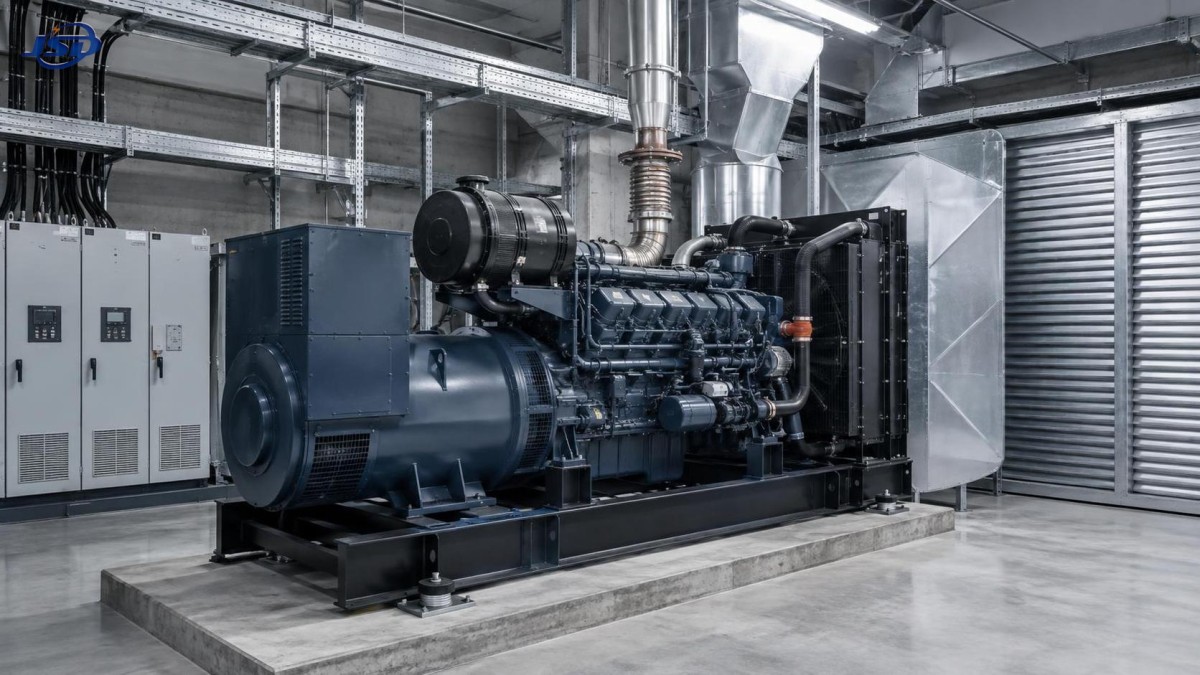

Когда производитель дизель-генераторных установок открытого типа должен предоставлять чертежи?

При координации резервного электроснабжения со строительными, электротехническими и механическими работами отсутствие чертежа может остановить ход проекта, даже если сам генератор технически подходит. Фундамент может быть залит до подтверждения габаритов рамы, кабельные траншеи могут быть проложены к неправильной стороне помещения, а вентиляционные проемы могут конфликтовать с выбросом воздуха от радиатора. По этой причине производитель дизельных генераторных установок открытого типа не должен ждать готовности оборудования к отгрузке, прежде чем выпускать чертежи.

Практический подход заключается в предоставлении чертежей на четырех этапах принятия решений: во время подготовки коммерческого предложения, после технического утверждения, до достижения производством необратимой стадии и перед поставкой. Требуемая детализация меняется на каждом этапе. Ранние документы поддерживают планирование; утвержденные документы фиксируют интерфейсы; производственные чертежи предотвращают отклонения; а окончательные документы поддерживают монтаж, испытания и техническое обслуживание. Руководителям проектов следует рассматривать выпуск чертежей как контролируемый инженерный результат, а не как приложение к коммерческому предложению.

Чертежи, необходимые во время подготовки коммерческого предложения и оценки тендера

На этапе коммерческого предложения цель состоит не в получении каждой внутренней производственной детали. Проектной группе требуется достаточно информации, чтобы определить, может ли генераторная установка физически и электрически вписаться в предлагаемую систему. Предварительный чертеж общего расположения обычно является наиболее полезным документом на этом этапе.

Для установки открытого типа, размещаемой внутри генераторного помещения, предварительный чертеж должен показывать общую длину, ширину, высоту, приблизительную эксплуатационную массу, точки подъема, ориентацию двигателя и радиатора, расположение панели управления, направление выпускного патрубка, места подключения топлива и схему ввода главных силовых кабелей. Даже если размеры обозначены как предварительные, они позволяют проектной группе зарезервировать практическое пространство вокруг машины.

Такой ранний выпуск особенно важен, когда помещение для оборудования ограничено по площади или совместно используется с трансформаторами, низковольтными распределительными устройствами, топливными системами, аккумуляторными накопителями или трубопроводами противопожарной системы. Генераторную установку нельзя оценивать только по ее номинальной мощности в кВА. Компактные габариты могут все равно требовать значительных зон обслуживания, пути воздушного потока радиатора, прокладки глушителя и беспрепятственного доступа для демонтажа компонентов двигателя.

В пакет коммерческого предложения также следует включать основные электрические допущения. Обычно они включают номинальное напряжение и частоту, коэффициент мощности, схему фаз, конфигурацию выводов альтернатора, типоразмер автомата или диапазон номинального тока, точку заземления, интерфейс управления и то, предназначена ли установка для резервного, основного или непрерывного режима работы. Без этих допущений инженер-электрик не сможет надежно сопоставить генератор с распределительным оборудованием и системой автоматического ввода резерва.

Для чего не следует использовать предварительный чертеж

Предварительный чертеж подходит для бюджетного проектирования и пространственной координации, но его не следует использовать для выдачи заданий на бетонные работы, изготовления кабельных опор или окончательного определения размеров жалюзи. Выбор модели, конфигурация топливного бака, компоновка контроллера, типоразмер альтернатора и варианты аксессуаров могут измениться после технического уточнения. На чертеже должны быть четко указаны номер редакции и статус, например «на рассмотрение» или «для тендерной справки», чтобы ни одна из сторон не приняла его за документ, утвержденный для строительства.

После размещения заказа: выпуск документов для технического утверждения

После размещения заказа и согласования требуемой мощности генератора, напряжения, режима работы и аксессуаров производитель должен выпустить более полный пакет документов на утверждение. Именно на этом этапе проектная группа должна выявить конфликты до того, как закупка и изготовление будут окончательно зафиксированы.

Утвержденный чертеж общего расположения должен показывать подтвержденные габариты и массу, положения монтажных отверстий, центр тяжести, если это применимо, зоны сервисного доступа и точное расположение внешних интерфейсов. Он должен различать базовую раму, суточный топливный бак при его поставке, шумозащитные аксессуары при наличии, панель управления, аккумуляторную систему, радиатор, соединение выхлопной системы и коробку выходных клемм.

Для внутренних установок открытого типа особенно важна информация о вентиляции. Чертеж или связанный с ним технический паспорт должен указывать направление воздушного потока радиатора, рекомендуемую схему притока и вытяжки, приблизительную требуемую производительность по воздуху и любые ограничения по воздуховодам. Генераторное помещение может выглядеть достаточно просторным на плане этажа, но при этом перегреваться, когда горячий выбрасываемый воздух возвращается к воздухозаборнику радиатора. Строительным и HVAC-группам нужны эти сведения до окончательного утверждения жалюзи, воздуховодов и погодозащитных козырьков.

Пакет технического утверждения обычно должен включать следующие документы:

• Подтвержденный чертеж общего расположения с видом сверху, сбоку и спереди.
• Схему фундамента или базовой рамы с указанием точек крепления и мест приложения нагрузки.
• Однолинейную электрическую схему или схему подключения для выхода генератора и интерфейсов управления.
• Перечень клемм с указанием силовых клемм, клемм дистанционного запуска, аварийных контактов, портов связи и точек заземления.
• Информацию об интерфейсах топливной, выхлопной, охлаждающей и вентиляционной систем, применимую к выбранной конфигурации.
• Технический паспорт с указанием номинальных характеристик, условий эксплуатации, функций защиты и поставляемых аксессуаров.

Производителю не требуется брать на себя ответственность за проектирование здания. Однако предоставленная информация должна быть достаточно ясной, чтобы инженер, отвечающий за помещение, кабельную систему и связанное распределительное оборудование, мог завершить это проектирование без предположений относительно интерфейсов.

Зафиксируйте критические интерфейсы до начала производства

Наиболее дорогостоящие споры по чертежам обычно возникают, когда утвержденное изменение проекта передается неформально, но не вносится в пересмотренный чертеж. Запрос на перенос панели управления, изменение компоновки автомата, изменение ориентации радиатора, добавление дистанционного мониторинга или изменение положения топливного бака может повлиять на габариты, прокладку кабелей и монтажные работы. До начала производства затронутых элементов поставщик должен выпустить пересмотренный чертеж с четким облаком редакции или примечанием об изменении.

Руководителям проектов следует уделять особое внимание границе между статусами «утверждено» и «принято к сведению». Комментарий вроде «пожалуйста, перенесите ввод кабеля» не следует считать решенным только потому, что он присутствует в цепочке электронных писем. Пересмотренный документ должен показывать, был ли запрос принят, отклонен или учтен в иной компоновке. Если запрошенное изменение создает техническое ограничение, это ограничение должно быть изложено в письменной форме.

Существует несколько интерфейсов, которые заслуживают прямой сверки на совещании или проверки документации:

1. Силовое подключение: Подтвердите направление ввода кабеля, размер клемм, последовательность фаз, схему нейтрали, номинал автомата и пространство для изгиба кабелей большого сечения.
2. Интеграция управления: Подтвердите логику пуска/останова, сигналы автоматического ввода резерва, общие аварийные контакты, схему аварийного останова и требования к связи.
3. Механический монтаж: Подтвердите размеры фундамента, схему виброизоляционных опор, доступ для подъема, маршрут выхлопной системы и точки подключения топливопровода.
4. Среда помещения: Подтвердите вентиляционные проемы, путь выброса воздуха от радиатора, доступ для обслуживания, доступ к освещению, дренаж и безопасное пространство для обслуживания аккумуляторных батарей.

При таком рассмотрении пакет генераторной установки также следует воспринимать как часть более широкой архитектуры электроснабжения, а не как изолированную машину. Некоторые объекты объединяют дизельный резервный источник с солнечной генерацией, инверторными системами или нагрузками, поддерживаемыми аккумуляторными батареями. Если включена низковольтная система накопления энергии, электрические чертежи должны показывать изоляцию, защиту, границы связи и предполагаемую логику работы между генератором и инверторным оборудованием.

Например, модульная аккумуляторная система, такая как51.2V штабелируемая LiFePO4 аккумуляторная батарея для накопления энергии, может использоваться в бытовых, автономных или малых коммерческих конфигурациях накопления энергии. Ее номинальное напряжение 51.2V, варианты связи CAN/RS485 и расширяемая емкость системы от 5.12kWh до 20.48kWh имеют значение только тогда, когда генератор, инвертор и аккумуляторная система спроектированы для совместной работы. Пакет чертежей генератора не должен подразумевать прямую совместимость, если способ подключения, роль инвертора, пределы зарядки и схема защиты не были подтверждены в проекте системы.

Что должно быть доступно до отгрузки

Перед отгрузкой проектной группе необходима окончательная документация, соответствующая изготовленной установке, а не только первоначально утвержденной концепции. Это особенно важно, когда оборудование хранилось на складе, отправлялось на удаленный объект или монтировалось подрядчиком, который не участвовал в ранней проверке проекта.

Окончательные чертежи должны иметь статус окончательной редакции и указывать поставляемую конфигурацию. Как минимум пакет должен включать окончательный чертеж общего расположения, электрическую принципиальную схему или схему соединений, соответствующую поставляемым средствам управления, сведения о клеммах, документацию по эксплуатации и техническому обслуживанию, а также идентификацию установленных основных компонентов. Если генератор имеет нестандартные интерфейсы или аксессуары, специфичные для объекта, это должно быть четко отражено.

Для производителя дизельных генераторных установок открытого типа документы перед поставкой также должны помочь принимающей стороне подготовиться к разгрузке. Подтвержденная отгрузочная масса, точки подъема, ограничения по подъему и информация о центре тяжести снижают риск использования неподходящего погрузочно-разгрузочного оборудования. Чертеж общего расположения без информации по обращению с грузом может быть достаточным для планирования помещения, но недостаточным для сложной разгрузочной операции.

Окончательная документация должна быть выпущена достаточно рано для планирования монтажа. Ее предоставление только после прибытия установки создает предотвратимое давление: подрядчику может потребоваться установить агрегат, подключить кабели, организовать вентиляцию и подключить выхлопное оборудование, все еще ожидая деталей по клеммам или интерфейсам. Поэтому дата выпуска документации должна быть привязана к графику монтажа проекта, а не только к дате отгрузки.

Содержание чертежей, предотвращающее конфликты на объекте

Не все чертежи имеют одинаковую ценность. Наиболее полезные чертежи отвечают на вопросы, с которыми монтажная группа действительно столкнется. Один лишь вид сверху редко решает эти вопросы. Размеры должны быть привязаны к определенным опорным точкам, а точки интерфейсов должны быть обозначены с достаточной ясностью, чтобы персоналу на объекте не приходилось определять их положение по масштабированному изображению.

Одних размеров недостаточно. На чертежах следует указывать, являются ли сервисные зазоры обязательными, рекомендуемыми или зависят от окончательного метода обслуживания. Производитель может показать идеальный зазор вокруг двигателя, но ограниченное машинное помещение может потребовать альтернативного подхода к доступу. Это решение должно быть принято во время утверждения, а не обнаружено после завершения стен, кабельных лотков и трубопроводов.

Установите график выпуска чертежей в заказе на поставку

Самый простой способ избежать позднего выпуска документации — сделать ключевые этапы по чертежам частью заказа на поставку и графика проекта. Вместо общего запроса «все технические документы» укажите, что требуется, кто будет это проверять и в каком ожидаемом статусе должно быть выдано.

Рабочая последовательность может требовать предварительного чертежа общего расположения в период подготовки коммерческого предложения, пакета на утверждение после получения подтвержденных данных заказа, пересмотренных чертежей после закрытия комментариев и окончательных исполнительных документов или документов окончательной конфигурации до отгрузки. График должен предусматривать время на проверку с обеих сторон. Быстрое утверждение полезно только тогда, когда проверяющий изучил электрические, строительные, вентиляционные, топливные интерфейсы и интерфейсы управления, а не утвердил только размеры.

Управление документацией не менее важно. Каждый чертеж должен иметь номер, редакцию, дату, статус и запись о получателях. При наличии более одной редакции площадочным группам следует указать, какая версия является определяющей для строительства. Устаревший чертеж, оставленный в общей папке, может причинить такой же ущерб, как и полное отсутствие чертежа.

Когда необходимы дополнительные чертежи

Некоторым проектам требуется не только стандартный чертеж общего расположения и схема подключения. Дополнительные чертежи обоснованы, когда установка включает выносной радиатор, специальный базовый бак, необычную прокладку кабелей, параллельную работу генераторов, панели синхронизации, внешнее оборудование перекачки топлива, контейнерные вспомогательные системы или интеграцию с аккумуляторной и инверторной системой. Сложность определяется не только номинальной мощностью генератора; она определяется количеством интерфейсов, которые должны работать совместно.

В таких ситуациях руководитель проекта должен выяснить, какая сторона отвечает за каждый интерфейс. Поставщик генераторной установки может предоставить точки подключения со стороны генератора, в то время как электрический подрядчик проектирует кабели, механический подрядчик проектирует выхлопные и вентиляционные воздуховоды, а специалист по системам управления определяет логику верхнего уровня. Четкие чертежи делают эти границы видимыми. Они не заменяют координацию, но обеспечивают ей надежную техническую основу.

Поэтому чертежи должны поступать до каждого необратимого решения по проекту: до резервирования пространства, до строительства фундаментов и проемов, до запуска производства и до монтажа генератора. Когда документация следует этой последовательности, генераторная установка с гораздо меньшей вероятностью станет источником конфликта на поздней стадии в хорошо спланированной системе электроснабжения.
