Quando um fabricante de grupos geradores a diesel do tipo aberto deve fornecer desenhos?

Quando um conjunto de energia de reserva está sendo coordenado com obras civis, elétricas e mecânicas, a ausência de um desenho pode interromper o progresso, mesmo quando o gerador em si é tecnicamente adequado. A fundação pode ser concretada antes que as dimensões do skid sejam confirmadas, as valas de cabos podem ser direcionadas para o lado errado da sala ou as aberturas de ventilação podem entrar em conflito com a descarga do radiador. Por esse motivo, um fabricante de grupos geradores a diesel do tipo aberto não deve esperar até que o equipamento esteja pronto para envio para emitir os desenhos.

Na prática, os desenhos devem ser fornecidos em quatro pontos de decisão: durante a cotação, após a aprovação técnica, antes que a produção alcance uma etapa irreversível e antes da entrega. O nível de detalhamento necessário muda em cada etapa. Os documentos iniciais apoiam o planejamento; os documentos aprovados definem as interfaces; os desenhos de produção evitam desvios; e os documentos finais apoiam a instalação, os testes e a manutenção. Os gerentes de projeto devem tratar a liberação de desenhos como uma entrega de engenharia controlada, e não como um anexo comercial.

Desenhos necessários durante a cotação e a avaliação da proposta

Na fase de cotação, o objetivo não é obter todos os detalhes internos de fabricação. A equipe do projeto precisa de informações suficientes para decidir se o grupo gerador pode se adequar física e eletricamente ao sistema proposto. Um desenho preliminar de arranjo geral costuma ser o documento mais útil nesse momento.

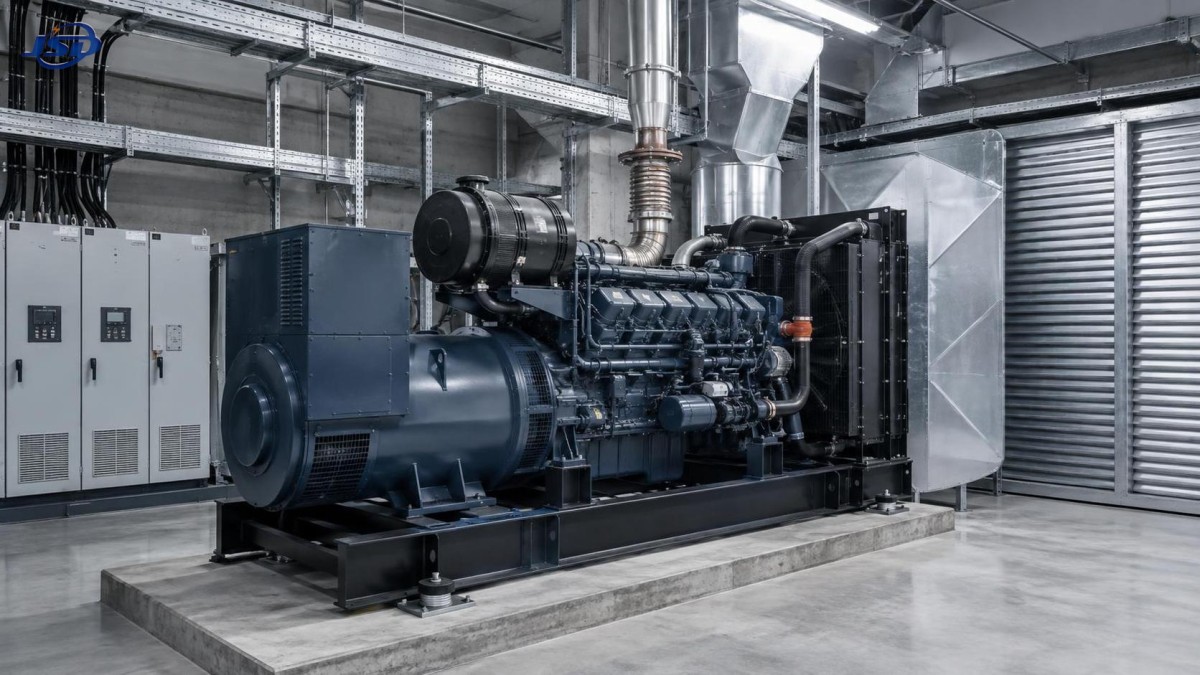

Para uma unidade do tipo aberto instalada dentro de uma sala de geradores, o desenho preliminar deve mostrar o comprimento, a largura, a altura, o peso operacional aproximado, os pontos de içamento, a orientação motor-radiador, a localização do painel de controle, a direção da saída de escape, as localizações das conexões de combustível e a disposição principal de entrada dos cabos de potência. Mesmo quando as dimensões são indicadas como preliminares, elas permitem que a equipe de projeto reserve espaço prático ao redor da máquina.

Essa liberação inicial é mais importante quando a sala de equipamentos é compacta ou compartilhada com transformadores, painéis de baixa tensão, sistemas de combustível, armazenamento de baterias ou tubulações de proteção contra incêndio. Um grupo gerador não pode ser avaliado apenas por sua potência nominal em kVA. Uma área de ocupação compacta ainda pode exigir grandes folgas para manutenção, uma trajetória de fluxo de ar do radiador, roteamento do silenciador e acesso desobstruído para remoção de componentes do motor.

O pacote de cotação também deve identificar as principais premissas elétricas. Elas geralmente incluem tensão e frequência nominais, fator de potência, configuração de fases, configuração dos terminais do alternador, estrutura do disjuntor ou faixa de corrente nominal, ponto de aterramento, interface de controle e se a unidade se destina a operação de emergência, prime ou contínua. Sem essas premissas, o consultor elétrico não consegue comparar de forma confiável o gerador com o quadro de distribuição e o arranjo de transferência automática.

Para que um desenho preliminar não deve ser utilizado

Um desenho preliminar é adequado para projeto orçamentário e coordenação espacial, mas não deve ser utilizado para liberar obras de concreto, fabricar suportes de cabos ou finalizar as dimensões das venezianas. A seleção do modelo, a configuração do tanque de combustível, o arranjo do controlador, a estrutura do alternador e as opções de acessórios ainda podem mudar após o esclarecimento técnico. O desenho deve apresentar claramente um número de revisão e um status como “para revisão” ou “para referência de licitação”, para que nenhuma parte o confunda com um documento aprovado para construção.

Após a realização do pedido: emitir documentos para aprovação técnica

Após a realização do pedido e a concordância sobre a potência necessária do gerador, a tensão, o regime de operação e os acessórios, o fabricante deve emitir um pacote de submissão mais completo para aprovação. Esta é a etapa em que a equipe do projeto deve identificar conflitos antes que a aquisição e a fabricação sejam definitivamente estabelecidas.

Um desenho de arranjo geral aprovado deve mostrar dimensões e pesos confirmados, posições dos furos de montagem, centro de gravidade quando pertinente, zonas de acesso para manutenção e as localizações exatas das interfaces externas. Deve distinguir entre a estrutura de base, o tanque diário se fornecido, acessórios acústicos, se houver, painel de controle, sistema de baterias, radiador, conexão de escape e caixa de terminais de saída.

Para instalações internas do tipo aberto, as informações de ventilação são particularmente importantes. O desenho ou a folha de dados associada deve identificar a direção do fluxo de ar do radiador, a disposição recomendada de entrada e saída, o requisito aproximado de volume de ar e quaisquer restrições de dutos. Uma sala de geradores pode aparentar ter dimensões adequadas em uma planta baixa, mas ainda sofrer superaquecimento quando o ar quente de descarga é permitido recircular em direção à entrada de ar do radiador. As equipes civil e de HVAC precisam desses detalhes antes de finalizar venezianas, dutos e coberturas de proteção contra intempéries.

O pacote de aprovação técnica normalmente deve incluir os seguintes documentos:

• Um desenho de arranjo geral confirmado com vistas superior, lateral e frontal.
• Um layout da fundação ou estrutura de base mostrando pontos de fixação e locais de carga.
• Um diagrama unifilar elétrico ou diagrama de conexão para a saída do gerador e as interfaces de controle.
• Uma lista de terminais identificando terminais de potência, terminais de partida remota, contatos de alarme, portas de comunicação e pontos de aterramento.
• Informações de interface de combustível, escape, refrigeração e ventilação aplicáveis à configuração selecionada.
• Uma folha de dados que liste classificações, condições operacionais, funções de proteção e acessórios fornecidos.

O fabricante não precisa assumir a responsabilidade pelo projeto da edificação. No entanto, as informações fornecidas devem ser suficientemente claras para que o engenheiro responsável pela sala, pelo sistema de cabos e pelo quadro de distribuição associado possa concluir esse projeto sem precisar supor as interfaces.

Defina as interfaces críticas antes da produção

As disputas mais onerosas relacionadas a desenhos geralmente surgem quando uma alteração de projeto aprovada é comunicada informalmente, mas não incorporada a um desenho revisado. Uma solicitação para mover o painel de controle, alterar o arranjo do disjuntor, inverter a orientação do radiador, adicionar monitoramento remoto ou modificar a posição do tanque de combustível pode afetar dimensões, roteamento de cabos e trabalhos de instalação. Antes de iniciar a produção desses elementos afetados, o fornecedor deve emitir um desenho revisado com uma nuvem de revisão ou nota de alteração clara.

Os gerentes de projeto devem prestar muita atenção à distinção entre “aprovado” e “confirmado”. Um comentário como “por favor, reposicione a entrada de cabos” não deve ser tratado como resolvido apenas porque aparece em uma cadeia de e-mails. O documento revisado deve mostrar se a solicitação foi aceita, rejeitada ou incorporada com um arranjo diferente. Quando a alteração solicitada criar uma limitação técnica, essa limitação deve ser declarada por escrito.

Há várias interfaces que merecem uma reunião de verificação direta ou revisão documental:

1. Conexão de potência: Confirme a direção de entrada dos cabos, o tamanho dos terminais, a sequência de fases, o tratamento do neutro, a classificação do disjuntor e o espaço para curvatura de cabos de grande porte.
2. Integração de controle: Confirme a lógica de partida/parada, os sinais da chave de transferência automática, os contatos comuns de alarme, o arranjo de parada de emergência e os requisitos de comunicação.
3. Instalação mecânica: Confirme as dimensões da fundação, o arranjo de montagem antivibração, o acesso para içamento, a rota de escape e os pontos de conexão da linha de combustível.
4. Ambiente da sala: Confirme as aberturas de ventilação, o percurso de descarga do radiador, o acesso para manutenção, o acesso à iluminação, a drenagem e o espaço seguro para manutenção das baterias.

Essa revisão também é o momento de considerar o conjunto gerador como parte de uma arquitetura de energia mais ampla, e não como uma máquina isolada. Alguns locais combinam uma fonte de reserva a diesel com geração solar, sistemas inversores ou cargas suportadas por baterias. Quando um sistema de armazenamento de energia de baixa tensão é incluído, os desenhos elétricos devem mostrar isolamento, proteção, limites de comunicação e a lógica operacional pretendida entre o gerador e o equipamento inversor.

Por exemplo, um arranjo modular de baterias, como aBateria de Armazenamento de Energia LiFePO4 Empilhável de 51.2V, pode ser utilizado em configurações de armazenamento de energia residenciais, off-grid ou comerciais leves. Sua tensão nominal de 51.2V, opções de comunicação CAN/RS485 e capacidade expansível do sistema de 5.12kWh a 20.48kWh são relevantes apenas quando o gerador, o inversor e o sistema de baterias são projetados para operar em conjunto. O pacote de desenhos do gerador não deve sugerir compatibilidade direta, a menos que o método de conexão, a função do inversor, os limites de carregamento e o arranjo de proteção tenham sido confirmados no projeto do sistema.

O que deve estar disponível antes do despacho

Antes do envio, a equipe do projeto precisa da documentação final correspondente à unidade fabricada, e não apenas ao conceito originalmente aprovado. Isso é especialmente importante quando o equipamento foi mantido em armazenamento, enviado para um local remoto ou instalado por um empreiteiro que não participou da revisão inicial do projeto.

Os desenhos finais devem conter o status da revisão final e identificar a configuração fornecida. No mínimo, o pacote deve incluir o arranjo geral final, o esquema elétrico ou diagrama de fiação apropriado aos controles fornecidos, detalhes dos terminais, documentação de operação e manutenção e identificação dos principais componentes instalados. Caso o gerador tenha interfaces não padronizadas ou acessórios específicos do local, eles devem ser claramente refletidos.

Para um fabricante de grupos geradores a diesel do tipo aberto, os documentos pré-entrega também devem ajudar a equipe de recebimento a se preparar para o descarregamento. O peso de envio confirmado, os pontos de içamento, as restrições de içamento e as informações do centro de gravidade reduzem o risco de utilizar equipamentos de movimentação inadequados. Um desenho de arranjo geral sem informações de manuseio pode ser adequado para o planejamento da sala, mas insuficiente para uma operação difícil de descarregamento.

A documentação final deve ser emitida com antecedência suficiente para o planejamento da instalação. Fornecê-la somente após a chegada da unidade cria pressão evitável: o empreiteiro pode precisar posicionar o conjunto, terminar os cabos, organizar a ventilação e conectar o equipamento de escape enquanto ainda aguarda detalhes de terminais ou interfaces. Portanto, a data de liberação dos documentos deve estar vinculada ao cronograma de instalação do projeto, e não apenas à data de despacho.

Conteúdo de desenhos que evita conflitos em campo

Nem todos os desenhos têm o mesmo valor. Os desenhos mais úteis respondem às perguntas que a equipe de instalação realmente enfrentará. Uma vista em planta por si só raramente resolve essas questões. As dimensões devem estar vinculadas a pontos de referência definidos, e os pontos de interface devem ser identificados com clareza suficiente para que o pessoal de campo não precise inferir suas posições a partir de uma imagem em escala.

As dimensões por si só não são suficientes. Os desenhos devem indicar se as folgas de manutenção são obrigatórias, recomendadas ou dependentes do método final de manutenção. Um fabricante pode mostrar uma folga ideal ao redor do motor, mas uma sala de máquinas restrita pode exigir uma abordagem de acesso alternativa. Essa decisão deve ser resolvida durante a aprovação, e não descoberta depois que paredes, bandejas de cabos e tubulações estiverem concluídas.

Defina um cronograma de desenhos no pedido de compra

A maneira mais simples de evitar documentação tardia é tornar os marcos dos desenhos parte do pedido de compra e do cronograma do projeto. Em vez de solicitar genericamente “todos os documentos técnicos”, especifique o que é necessário, quem irá revisá-los e a condição esperada para sua liberação.

Uma sequência viável pode exigir um arranjo geral preliminar dentro do período de cotação, um pacote de aprovação após o recebimento dos dados confirmados do pedido, desenhos revisados após o encerramento dos comentários e documentos finais conforme construído ou de configuração final antes do despacho. O cronograma deve permitir tempo de revisão para ambas as partes. A aprovação rápida só é útil quando o revisor verificou as interfaces elétricas, civis, de ventilação, combustível e controle, em vez de aprovar apenas as dimensões.

O controle de documentos é igualmente importante. Cada desenho deve ter um número, revisão, data, status e registro dos destinatários para os quais foi emitido. Quando houver mais de uma revisão, as equipes do local devem ser instruídas sobre qual versão rege a construção. Um desenho substituído deixado em uma pasta compartilhada pode causar o mesmo dano que a ausência total de desenho.

Quando desenhos adicionais são justificáveis

Alguns projetos precisam de mais do que um arranjo geral padrão e um diagrama de conexão. Desenhos adicionais são justificáveis quando a instalação inclui um radiador remoto, tanque de base personalizado, roteamento incomum de cabos, operação de geradores em paralelo, painéis de sincronização, equipamento externo de transferência de combustível, auxiliares em contêiner ou integração com um sistema de bateria e inversor. A complexidade não é definida apenas pela potência nominal do gerador; ela é definida pelo número de interfaces que devem funcionar em conjunto.

Nessas situações, o gerente de projeto deve perguntar qual parte é responsável por cada interface. O fornecedor do grupo gerador pode fornecer os pontos de conexão do lado do gerador, enquanto o empreiteiro elétrico projeta os cabos, o empreiteiro mecânico projeta os dutos de escape e ventilação e o especialista em controles define a lógica de supervisão. Desenhos claros tornam esses limites visíveis. Eles não substituem a coordenação, mas fornecem à coordenação uma base técnica confiável.

Portanto, os desenhos devem chegar antes de cada decisão irreversível do projeto: antes de reservar o espaço, antes de construir fundações e aberturas, antes de comprometer a fabricação e antes de instalar o gerador. Quando a documentação segue essa sequência, é muito menos provável que o grupo gerador se torne a fonte de um conflito em fase avançada em um sistema de energia que, de outra forma, foi bem planejado.
