¿Cuándo debe un fabricante de grupos electrógenos diésel de tipo abierto proporcionar planos?

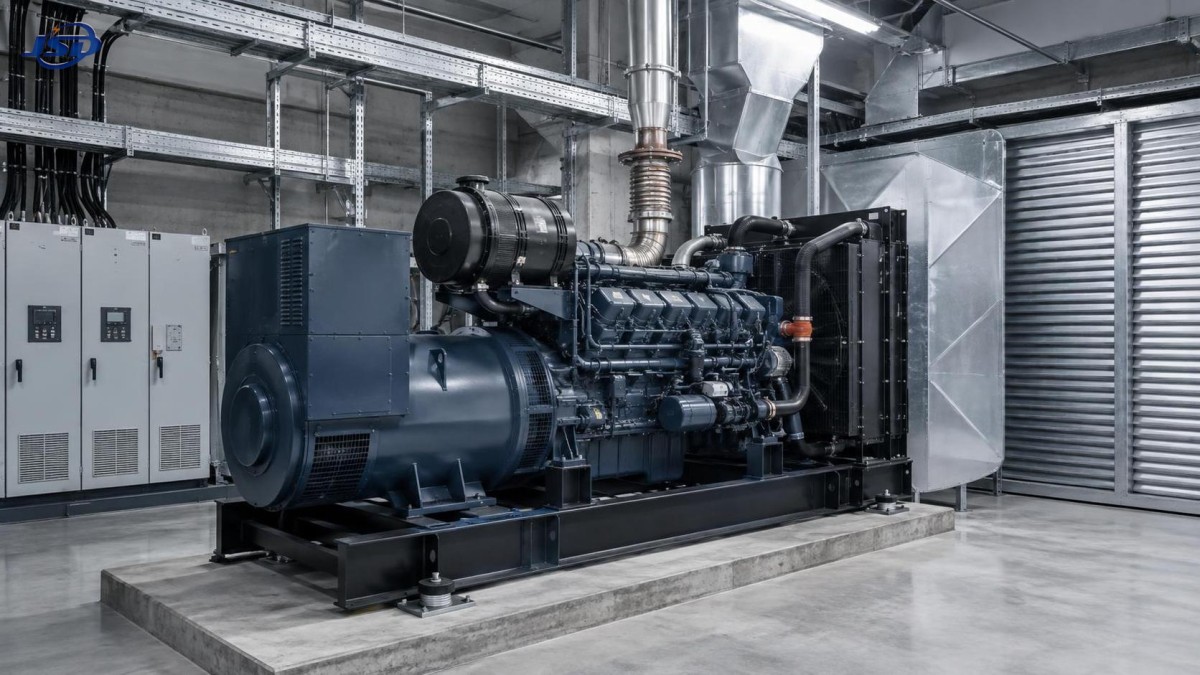

Cuando un paquete de energía de respaldo se coordina con trabajos civiles, eléctricos y mecánicos, la falta de un plano puede detener el avance incluso cuando el generador en sí es técnicamente adecuado. La cimentación puede hormigonarse antes de que se confirmen las dimensiones del bastidor, las zanjas para cables pueden dirigirse al lado equivocado de la sala o las aberturas de ventilación pueden entrar en conflicto con la descarga del radiador. Por esta razón, un fabricante de grupos electrógenos diésel de tipo abierto no debe esperar hasta que el equipo esté listo para enviarse para emitir los planos.

La respuesta práctica es que los planos deben proporcionarse en cuatro puntos de decisión: durante la cotización, después de la aprobación técnica, antes de que la producción alcance una etapa irreversible y antes de la entrega. El nivel de detalle requerido cambia en cada etapa. Los documentos iniciales respaldan la planificación; los documentos aprobados fijan las interfaces; los planos de producción evitan desviaciones; y los documentos finales respaldan la instalación, las pruebas y el mantenimiento. Los gerentes de proyecto deben tratar la emisión de planos como un entregable de ingeniería controlado, no como un anexo comercial.

Planos necesarios durante la cotización y la evaluación de ofertas

En la etapa de cotización, el objetivo no es obtener todos los detalles internos de fabricación. El equipo del proyecto necesita información suficiente para decidir si el grupo electrógeno puede encajar física y eléctricamente en el sistema propuesto. Un plano preliminar de disposición general suele ser el documento más útil en este momento.

Para una unidad de tipo abierto instalada dentro de una sala de generadores, el plano preliminar debe mostrar la longitud, anchura y altura totales, el peso operativo aproximado, los puntos de izaje, la orientación del motor y el radiador, la ubicación del panel de control, la dirección de salida del escape, las ubicaciones de las conexiones de combustible y la disposición principal de entrada de los cables de potencia. Incluso cuando las dimensiones se indiquen como preliminares, permiten al equipo de diseño reservar un espacio práctico alrededor de la máquina.

Esta emisión temprana es especialmente importante cuando la sala de equipos es reducida o se comparte con transformadores, aparamenta de baja tensión, sistemas de combustible, almacenamiento de baterías o tuberías de protección contra incendios. Un grupo electrógeno no puede evaluarse únicamente por sus kVA nominales. Una huella compacta aún puede requerir grandes espacios libres para mantenimiento, una ruta de flujo de aire del radiador, el trazado del silenciador y acceso sin obstrucciones para retirar componentes del motor.

El paquete de cotización también debe identificar las principales condiciones eléctricas asumidas. Estas suelen incluir tensión y frecuencia nominales, factor de potencia, configuración de fases, configuración de terminales del alternador, bastidor del interruptor o rango de corriente nominal, punto de puesta a tierra, interfaz de control y si la unidad está destinada a servicio de reserva, principal o continuo. Sin estas condiciones, el consultor eléctrico no puede comparar de forma fiable el generador con la aparamenta y la disposición de transferencia automática.

Para qué no debe utilizarse un plano preliminar

Un plano preliminar es adecuado para el diseño presupuestario y la coordinación espacial, pero no debe utilizarse para autorizar obras de hormigón, fabricar soportes para cables ni finalizar los tamaños de las rejillas. La selección del modelo, la configuración del tanque de combustible, la disposición del controlador, el bastidor del alternador y las opciones de accesorios aún pueden cambiar después de la aclaración técnica. El plano debe llevar claramente un número de revisión y un estado como “para revisión” o “para referencia de licitación”, de modo que ninguna parte lo confunda con un documento aprobado para construcción.

Después de realizar el pedido: emitir documentos para aprobación técnica

Una vez realizado el pedido y acordados la potencia requerida del generador, la tensión, el régimen de servicio y los accesorios, el fabricante debe emitir un paquete de presentación más completo para aprobación. Esta es la etapa en la que el equipo del proyecto debe identificar conflictos antes de que la compra y la fabricación queden definidas de forma irreversible.

Un plano aprobado de disposición general debe mostrar las dimensiones y pesos confirmados, las posiciones de los orificios de montaje, el centro de gravedad cuando corresponda, las zonas de acceso para mantenimiento y las ubicaciones exactas de las interfaces externas. Debe distinguir entre el bastidor base, el tanque diario si se suministra, los accesorios acústicos si los hubiera, el panel de control, el sistema de baterías, el radiador, la conexión de escape y la caja de terminales de salida.

Para instalaciones interiores de tipo abierto, la información de ventilación es especialmente importante. El plano o la ficha técnica asociada debe identificar la dirección del flujo de aire del radiador, la disposición recomendada de entrada y salida, el requisito aproximado de volumen de aire y cualquier restricción sobre los conductos. Una sala de generadores puede parecer de tamaño adecuado en un plano de planta y, sin embargo, sufrir sobrecalentamiento cuando se permite que el aire caliente descargado recircule hacia la entrada del radiador. Los equipos civiles y HVAC necesitan estos detalles antes de finalizar las rejillas, los conductos y las cubiertas contra la intemperie.

El paquete de aprobación técnica normalmente debe incluir los siguientes documentos:

• Un plano confirmado de disposición general con vistas en planta, lateral y frontal.
• Un plano de cimentación o bastidor base que muestre los puntos de fijación y las ubicaciones de carga.
• Un diagrama unifilar eléctrico o de conexión para la salida del generador y las interfaces de control.
• Una lista de terminales que identifique terminales de potencia, terminales de arranque remoto, contactos de alarma, puertos de comunicación y puntos de puesta a tierra.
• Información sobre las interfaces de combustible, escape, refrigeración y ventilación aplicable a la configuración seleccionada.
• Una ficha técnica que enumere capacidades nominales, condiciones de funcionamiento, funciones de protección y accesorios suministrados.

El fabricante no necesita asumir la responsabilidad del diseño del edificio. Sin embargo, la información suministrada debe ser lo suficientemente clara para que el ingeniero responsable de la sala, el sistema de cables y la aparamenta asociada pueda completar dicho diseño sin tener que adivinar las interfaces.

Fijar las interfaces críticas antes de la producción

Las disputas más costosas sobre planos suelen surgir cuando un cambio de diseño aprobado se comunica informalmente, pero no se incorpora a un plano revisado. Una solicitud para mover el panel de control, cambiar la disposición del interruptor, invertir la orientación del radiador, añadir monitoreo remoto o modificar la posición del tanque de combustible puede afectar las dimensiones, el trazado de cables y los trabajos de instalación. Antes de que comience la producción de esos elementos afectados, el proveedor debe emitir un plano revisado con una nube de revisión o nota de cambio clara.

Los gerentes de proyecto deben prestar especial atención a la diferencia entre “aprobado” y “acuse de recibo”. Un comentario como “por favor, reubicar la entrada de cables” no debe considerarse resuelto simplemente porque aparezca en una cadena de correos electrónicos. El documento revisado debe mostrar si la solicitud ha sido aceptada, rechazada o incorporada con una disposición diferente. Cuando el cambio solicitado genere una limitación técnica, dicha limitación debe indicarse por escrito.

Existen varias interfaces que merecen una reunión directa de verificación cruzada o una revisión documental:

1. Conexión de potencia: Confirmar la dirección de entrada de cables, el tamaño de los terminales, la secuencia de fases, el tratamiento del neutro, la capacidad del interruptor y el espacio para doblar cables de gran tamaño.
2. Integración de control: Confirmar la lógica de arranque/parada, las señales del interruptor de transferencia automática, los contactos de alarma común, la disposición de parada de emergencia y los requisitos de comunicación.
3. Instalación mecánica: Confirmar las dimensiones de la cimentación, la disposición de los montajes antivibratorios, el acceso de izaje, la ruta de escape y los puntos de conexión de la línea de combustible.
4. Entorno de la sala: Confirmar las aberturas de ventilación, la trayectoria de descarga del radiador, el acceso para mantenimiento, el acceso para iluminación, el drenaje y el espacio seguro para el mantenimiento de baterías.

Esta revisión también es el punto en el que el paquete del generador debe considerarse como parte de una arquitectura eléctrica más amplia, en lugar de como una máquina aislada. Algunos sitios combinan una fuente de respaldo diésel con generación solar, sistemas de inversores o cargas respaldadas por baterías. Cuando se incluye un sistema de almacenamiento de energía de baja tensión, los planos eléctricos deben mostrar el aislamiento, la protección, los límites de comunicación y la lógica de funcionamiento prevista entre el generador y el equipo inversor.

Por ejemplo, una disposición modular de baterías como laBatería de almacenamiento de energía LiFePO4 apilable de 51.2V puede utilizarse en configuraciones de almacenamiento de energía residenciales, aisladas de la red o comerciales ligeras. Su tensión nominal de 51.2V, las opciones de comunicación CAN/RS485 y la capacidad ampliable del sistema de 5.12kWh a 20.48kWh son relevantes solo cuando el generador, el inversor y el sistema de baterías están diseñados para funcionar conjuntamente. El paquete de planos del generador no debe implicar compatibilidad directa a menos que se hayan confirmado en el diseño del sistema el método de conexión, la función del inversor, los límites de carga y la disposición de protección.

Qué debe estar disponible antes del despacho

Antes del envío, el equipo del proyecto necesita documentación final que corresponda a la unidad fabricada, no simplemente al concepto aprobado originalmente. Esto es especialmente importante cuando el equipo se ha mantenido almacenado, se ha enviado a un sitio remoto o ha sido instalado por un contratista que no participó en la revisión inicial del diseño.

Los planos finales deben llevar el estado de revisión final e identificar la configuración suministrada. Como mínimo, el paquete debe incluir la disposición general final, el esquema eléctrico o diagrama de cableado adecuado para los controles suministrados, detalles de terminales, documentación de operación y mantenimiento e identificación de los principales componentes instalados. Si el generador tiene interfaces no estándar o accesorios específicos del sitio, estos deben reflejarse claramente.

Para un fabricante de grupos electrógenos diésel de tipo abierto, los documentos previos a la entrega también deben ayudar al equipo receptor a prepararse para la descarga. El peso de envío confirmado, los puntos de izaje, las restricciones de izaje y la información sobre el centro de gravedad reducen el riesgo de utilizar equipos de manipulación inadecuados. Un plano de disposición general sin información de manipulación puede ser adecuado para la planificación de la sala, pero insuficiente para una operación de descarga difícil.

La documentación final debe emitirse con suficiente antelación para la planificación de la instalación. Proporcionarla solo después de que llegue la unidad genera una presión evitable: el contratista puede necesitar posicionar el grupo, terminar los cables, organizar la ventilación y conectar el equipo de escape mientras aún espera detalles de terminales o interfaces. Por lo tanto, la fecha de emisión de documentos debe vincularse al calendario de instalación del proyecto, no solo a la fecha de despacho.

Contenido de planos que evita conflictos en obra

No todos los planos tienen el mismo valor. Los más útiles responden a las preguntas que el equipo de instalación realmente enfrentará. Una vista en planta por sí sola rara vez resuelve esas cuestiones. Las dimensiones deben vincularse a puntos de referencia definidos, y los puntos de interfaz deben identificarse con suficiente claridad para que el personal en obra no tenga que inferir sus posiciones a partir de una imagen a escala.

Las dimensiones por sí solas no son suficientes. Los planos deben indicar si los espacios libres de mantenimiento son obligatorios, recomendados o dependen del método final de mantenimiento. Un fabricante puede mostrar un espacio libre ideal alrededor del motor, pero una sala de planta con limitaciones puede requerir un enfoque de acceso alternativo. Esa decisión debe resolverse durante la aprobación, no descubrirse después de que se hayan terminado las paredes, las bandejas portacables y las tuberías.

Establezca un calendario de planos en la orden de compra

La forma más sencilla de evitar la documentación tardía es hacer que los hitos de los planos formen parte de la orden de compra y del calendario del proyecto. En lugar de solicitar de forma general “todos los documentos técnicos”, especifique qué se necesita, quién lo revisará y la condición de emisión esperada.

Una secuencia viable puede requerir una disposición general preliminar dentro del período de cotización, un paquete de aprobación tras recibir los datos confirmados del pedido, planos revisados después de cerrar los comentarios y documentos finales conforme a obra o de configuración final antes del despacho. El calendario debe permitir tiempo de revisión para ambas partes. La aprobación rápida solo es útil cuando el revisor ha verificado las interfaces eléctricas, civiles, de ventilación, combustible y control, en lugar de aprobar únicamente las dimensiones.

El control documental es igualmente importante. Cada plano debe tener un número, revisión, fecha, estado y un registro de los destinatarios a quienes se ha emitido. Cuando exista más de una revisión, se debe indicar a los equipos de obra qué versión rige la construcción. Un plano sustituido que se deja en una carpeta compartida puede causar el mismo daño que no tener ningún plano.

Cuándo se justifican planos adicionales

Algunos proyectos requieren más que una disposición general estándar y un diagrama de conexión. Los planos adicionales se justifican cuando la instalación incluye un radiador remoto, un tanque base personalizado, un trazado de cables inusual, operación de generadores en paralelo, paneles de sincronización, equipos externos de transferencia de combustible, auxiliares contenerizados o integración con un sistema de baterías e inversor. La complejidad no se define únicamente por la potencia nominal del generador; se define por el número de interfaces que deben funcionar conjuntamente.

En estas situaciones, el gerente de proyecto debe preguntar qué parte es responsable de cada interfaz. El proveedor del grupo electrógeno puede proporcionar puntos de conexión del lado del generador, mientras que el contratista eléctrico diseña los cables, el contratista mecánico diseña los conductos de escape y ventilación y el especialista en controles define la lógica de supervisión. Los planos claros hacen visibles esos límites. No sustituyen la coordinación, pero proporcionan una base técnica fiable para ella.

Por lo tanto, los planos deben llegar antes de cada decisión irreversible del proyecto: antes de reservar el espacio, antes de construir las cimentaciones y las aberturas, antes de comprometer la fabricación y antes de instalar el generador. Cuando la documentación sigue esa secuencia, es mucho menos probable que el grupo electrógeno se convierta en la fuente de un conflicto de última etapa en un sistema eléctrico por lo demás bien planificado.
