متى ينبغي لمصنّع مولدات الديزل المفتوحة توفير المخططات؟

عند تنسيق حزمة طاقة احتياطية مع الأعمال المدنية والكهربائية والميكانيكية، يمكن أن يؤدي فقدان رسم إلى توقف التقدم حتى لو كان المولد نفسه مناسبًا من الناحية الفنية. فقد يتم صب الأساس قبل تأكيد أبعاد القاعدة، أو توجيه خنادق الكابلات إلى الجانب الخطأ من الغرفة، أو قد تتعارض فتحات التهوية مع مسار تصريف الهواء من المشع. لذلك، لا ينبغي على مصنّع مجموعات توليد الديزل من النوع المفتوح الانتظار حتى تصبح المعدات جاهزة للشحن قبل إصدار الرسومات.

الإجابة العملية هي أنه ينبغي توفير الرسومات عند أربع نقاط قرار: أثناء عرض الأسعار، وبعد الموافقة الفنية، وقبل أن يصل الإنتاج إلى مرحلة لا يمكن التراجع عنها، وقبل التسليم. وتتغير درجة التفاصيل المطلوبة في كل مرحلة. فالوثائق المبكرة تدعم التخطيط؛ والوثائق المعتمدة تثبّت الواجهات؛ ورسومات الإنتاج تمنع الانحراف؛ والوثائق النهائية تدعم التركيب والاختبار والصيانة. وينبغي لمديري المشاريع التعامل مع إصدار الرسومات باعتباره مخرجًا هندسيًا خاضعًا للرقابة، لا كمرفق للمبيعات.

الرسومات المطلوبة أثناء عرض الأسعار وتقييم العطاءات

في مرحلة عرض الأسعار، لا يتمثل الهدف في الحصول على كل تفاصيل التصنيع الداخلية. يحتاج فريق المشروع إلى معلومات كافية لتحديد ما إذا كانت مجموعة التوليد يمكن أن تلائم النظام المقترح من الناحيتين المادية والكهربائية. وعادةً ما يكون الرسم المبدئي للترتيب العام هو الوثيقة الأكثر فائدة في هذه المرحلة.

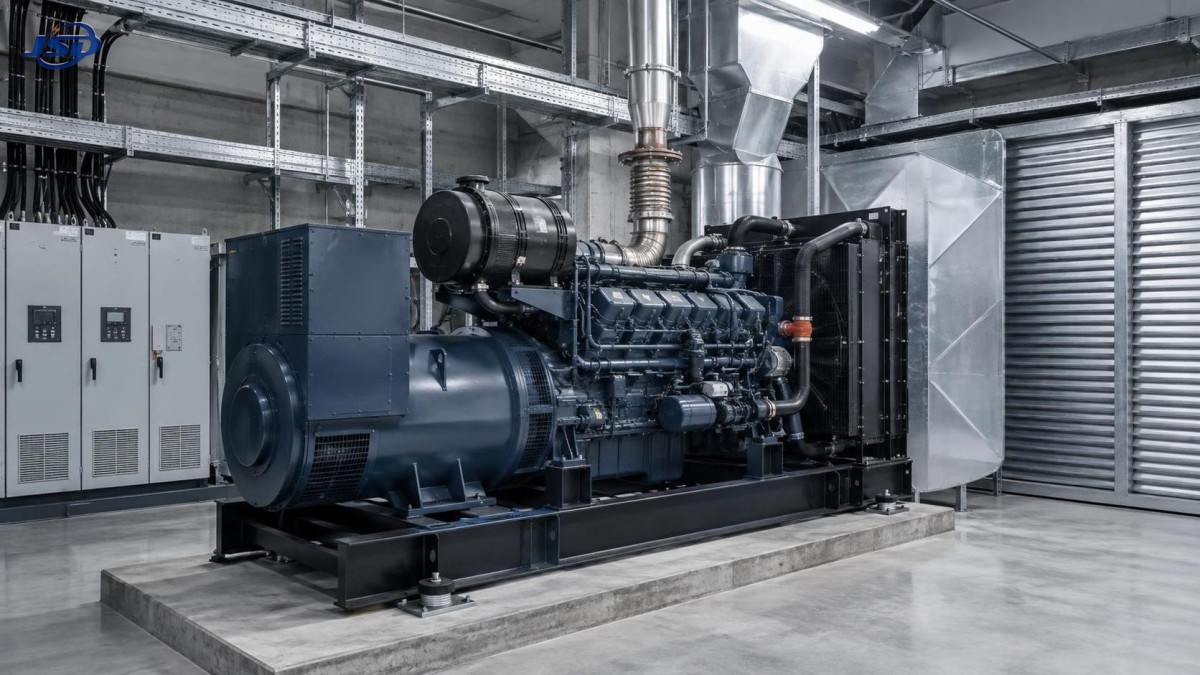

بالنسبة إلى وحدة من النوع المفتوح مركبة داخل غرفة مولدات، ينبغي أن يوضح الرسم المبدئي الطول والعرض والارتفاع الكليين، ووزن التشغيل التقريبي، ونقاط الرفع، واتجاه المحرك والمشع، وموقع لوحة التحكم، واتجاه مخرج العادم، ومواقع توصيل الوقود، وترتيب دخول كابل الطاقة الرئيسي. وحتى عندما تُشار إلى الأبعاد على أنها مبدئية، فإنها تتيح لفريق التصميم حجز مساحة عملية حول الماكينة.

ويكتسب هذا الإصدار المبكر أهمية قصوى عندما تكون غرفة المعدات ضيقة أو مشتركة مع المحولات، أو لوحات المفاتيح ذات الجهد المنخفض، أو أنظمة الوقود، أو تخزين البطاريات، أو أنابيب الحماية من الحريق. ولا يمكن تقييم مجموعة المولد بالاعتماد على قدرتها المقدرة بالكيلو فولت أمبير فقط. فقد تتطلب المساحة المدمجة رغم ذلك خلوصات صيانة كبيرة، ومسار تدفق هواء للمشع، ومسارًا لكاتم الصوت، ووصولًا دون عوائق لإزالة مكونات المحرك.

ينبغي أن تحدد حزمة عرض الأسعار أيضًا الافتراضات الكهربائية الرئيسية. وتشمل هذه غالبًا الجهد والتردد المقننين، ومعامل القدرة، وترتيب الأطوار، وتكوين أطراف المولد، وإطار القاطع أو نطاق التيار المقنن، ونقطة التأريض، وواجهة التحكم، وما إذا كانت الوحدة مخصصة للخدمة الاحتياطية أو الأساسية أو المستمرة. ومن دون هذه الافتراضات، لا يستطيع الاستشاري الكهربائي مقارنة المولد بصورة موثوقة مع لوحات المفاتيح وترتيب التحويل التلقائي.

ما الذي لا ينبغي استخدام الرسم المبدئي من أجله

الرسم المبدئي مناسب لتصميم الميزانية والتنسيق المكاني، لكنه لا ينبغي استخدامه لاعتماد الأعمال الخرسانية، أو تصنيع دعامات الكابلات، أو إنهاء مقاسات فتحات التهوية. إذ قد يتغير اختيار الطراز، وتكوين خزان الوقود، وترتيب وحدة التحكم، وإطار المولد، وخيارات الملحقات بعد الإيضاح الفني. وينبغي أن يحمل الرسم بوضوح رقم مراجعة وحالة مثل “للمراجعة” أو “للمرجع في العطاء” حتى لا يخطئ أي طرف في اعتباره وثيقة معتمدة للتنفيذ.

بعد تقديم الطلب: إصدار الوثائق للموافقة الفنية

بعد تقديم الطلب والاتفاق على القدرة المطلوبة للمولد والجهد ونظام التشغيل والملحقات، ينبغي على المصنع إصدار حزمة تقديم أكثر اكتمالًا للموافقة. وهذه هي المرحلة التي ينبغي فيها لفريق المشروع تحديد التعارضات قبل تثبيت قرارات التوريد والتصنيع.

ينبغي أن يوضح الرسم المعتمد للترتيب العام الأبعاد والأوزان المؤكدة، ومواضع فتحات التثبيت، ومركز الثقل عند الاقتضاء، ومناطق الوصول للصيانة، والمواقع الدقيقة للواجهات الخارجية. وينبغي أن يميّز بين الإطار القاعدي، وخزان الوقود اليومي إذا تم توريده، والملحقات الصوتية إن وجدت، ولوحة التحكم، ونظام البطارية، والمشع، ووصلة العادم، وصندوق أطراف الخرج.

بالنسبة للتركيبات الداخلية من النوع المفتوح، تكون معلومات التهوية مهمة بصفة خاصة. وينبغي أن يحدد الرسم أو ورقة البيانات المرتبطة به اتجاه تدفق الهواء في المشع، وترتيب المدخل والمخرج الموصى به، ومتطلبات حجم الهواء التقريبية، وأي قيود على مجاري الهواء. قد تبدو غرفة المولد ذات حجم كافٍ في مخطط الطابق، لكنها قد تعاني من ارتفاع الحرارة عندما يُسمح للهواء الساخن الخارج بإعادة الدوران باتجاه مدخل هواء المشع. وتحتاج فرق الأعمال المدنية والتكييف والتهوية إلى هذه التفاصيل قبل اعتماد فتحات التهوية ومجاري الهواء وأغطية الحماية من الطقس.

ينبغي أن تتضمن حزمة الموافقة الفنية عادةً الوثائق التالية:

• رسم ترتيب عام مؤكد يتضمن مناظر علوية وجانبية وأمامية.
• مخطط للأساس أو الإطار القاعدي يوضح نقاط التثبيت ومواقع الأحمال.
• مخطط أحادي الخط أو مخطط توصيل كهربائي لخرج المولد وواجهات التحكم.
• جدول أطراف يحدد أطراف الطاقة، وأطراف التشغيل عن بُعد، ونقاط إنذار التلامس، ومنافذ الاتصالات، ونقاط التأريض.
• معلومات واجهات الوقود والعادم والتبريد والتهوية المنطبقة على التكوين المختار.
• ورقة بيانات تسرد التصنيفات وظروف التشغيل ووظائف الحماية والملحقات الموردة.

لا يحتاج المصنع إلى تحمل مسؤولية تصميم المبنى. ومع ذلك، يجب أن تكون المعلومات الموردة واضحة بما يكفي للمهندس المسؤول عن الغرفة ونظام الكابلات ولوحات المفاتيح المرتبطة بها لإكمال ذلك التصميم دون التخمين بشأن الواجهات.

تثبيت الواجهات الحرجة قبل الإنتاج

تنشأ أكثر النزاعات المتعلقة بالرسومات تكلفةً عادةً عندما يتم إبلاغ تغيير تصميم معتمد بصورة غير رسمية، ولكن لا يتم إدراجه في رسم مُراجع. يمكن أن يؤثر طلب نقل لوحة التحكم، أو تغيير ترتيب القاطع، أو عكس اتجاه المشع، أو إضافة المراقبة عن بُعد، أو تعديل موضع خزان الوقود في الأبعاد ومسارات الكابلات وأعمال التركيب. وقبل بدء إنتاج العناصر المتأثرة، ينبغي للمورّد إصدار رسم مُراجع مع سحابة مراجعة أو ملاحظة تغيير واضحة.

ينبغي لمديري المشاريع إيلاء اهتمام وثيق للحد الفاصل بين “معتمد” و“تمت الإحاطة به”. فلا ينبغي اعتبار تعليق مثل “يرجى نقل مدخل الكابل” محلولًا لمجرد ظهوره في سلسلة رسائل بريد إلكتروني. وينبغي أن توضح الوثيقة المراجعة ما إذا كان الطلب قد قُبل أو رُفض أو أُدرج بترتيب مختلف. وعندما يفرض التغيير المطلوب قيدًا تقنيًا، يجب بيان ذلك القيد كتابةً.

هناك عدة واجهات تستحق اجتماع تحقق مباشر أو مراجعة للوثائق:

1. توصيل الطاقة: تأكيد اتجاه دخول الكابل، وحجم الأطراف، وتسلسل الأطوار، ومعالجة المحايد، وتصنيف القاطع، والمساحة اللازمة لثني الكابلات الكبيرة.
2. تكامل التحكم: تأكيد منطق التشغيل/الإيقاف، وإشارات مفتاح التحويل التلقائي، ونقاط الإنذار العامة، وترتيب الإيقاف الطارئ، ومتطلبات الاتصال.
3. التركيب الميكانيكي: تأكيد أبعاد الأساس، وترتيب حوامل مقاومة الاهتزاز، ووصول الرفع، ومسار العادم، ونقاط توصيل خط الوقود.
4. بيئة الغرفة: تأكيد فتحات التهوية، ومسار تصريف هواء المشع، ووصول الصيانة، ووصول الإضاءة، والتصريف، ومساحة صيانة البطارية الآمنة.

وهذه المراجعة هي أيضًا المرحلة التي ينبغي فيها النظر إلى حزمة المولد باعتبارها جزءًا من بنية طاقة أوسع، لا آلة معزولة. تجمع بعض المواقع بين مصدر ديزل احتياطي وتوليد شمسي أو أنظمة عاكس أو أحمال مدعومة بالبطاريات. وعندما يُدرج نظام تخزين طاقة منخفض الجهد، يجب أن توضح الرسومات الكهربائية العزل والحماية وحدود الاتصال ومنطق التشغيل المقصود بين المولد ومعدات العاكس.

على سبيل المثال، يمكن استخدام ترتيب بطاريات معياري مثلبطارية تخزين الطاقة LiFePO4 القابلة للتكديس بجهد 51.2V في تكوينات تخزين الطاقة السكنية أو خارج الشبكة أو التجارية الخفيفة. ويكون جهدها الاسمي 51.2V، وخيارات الاتصال CAN/RS485، وسعة النظام القابلة للتوسعة من 5.12kWh إلى 20.48kWh ذات صلة فقط عندما يكون المولد والعاكس ونظام البطارية مصممة للعمل معًا. ولا ينبغي أن توحي حزمة رسومات المولد بتوافق مباشر ما لم تكن طريقة التوصيل ودور العاكس وحدود الشحن وترتيب الحماية قد تأكدت في تصميم النظام.

ما الذي ينبغي أن يكون متاحًا قبل الإرسال

قبل الشحن، يحتاج فريق المشروع إلى وثائق نهائية تتوافق مع الوحدة المصنّعة، وليس فقط مع المفهوم المعتمد في الأصل. ويكتسب ذلك أهمية خاصة عندما تكون المعدات مخزنة، أو مشحونة إلى موقع بعيد، أو مركبة بواسطة مقاول لم يشارك في مراجعة التصميم المبكرة.

ينبغي أن تحمل الرسومات النهائية حالة المراجعة النهائية وأن تحدد التكوين المورّد. كحد أدنى، ينبغي أن تتضمن الحزمة الترتيب العام النهائي، والمخطط الكهربائي أو مخطط الأسلاك المناسب لعناصر التحكم الموردة، وتفاصيل الأطراف، ووثائق التشغيل والصيانة، وتحديد المكونات الرئيسية المركبة. وإذا كان للمولد واجهات غير قياسية أو ملحقات خاصة بالموقع، فينبغي أن تنعكس بوضوح.

بالنسبة إلى مصنّع مجموعات توليد الديزل من النوع المفتوح، ينبغي أن تساعد وثائق ما قبل التسليم فريق الاستلام أيضًا في الاستعداد للتفريغ. إذ تقلل معلومات وزن الشحن المؤكد، ونقاط الرفع، وقيود الرفع، ومركز الثقل من خطر استخدام معدات مناولة غير مناسبة. وقد يكون رسم الترتيب العام دون معلومات المناولة كافيًا لتخطيط الغرفة، لكنه غير كافٍ لعملية تفريغ صعبة.

ينبغي إصدار الوثائق النهائية مبكرًا بما يكفي لتخطيط التركيب. فتوفيرها فقط بعد وصول الوحدة يخلق ضغطًا يمكن تجنبه: فقد يحتاج المقاول إلى وضع المجموعة، وإنهاء توصيل الكابلات، وترتيب التهوية، وتوصيل معدات العادم، بينما لا يزال ينتظر تفاصيل الأطراف أو الواجهات. لذلك ينبغي ربط تاريخ إصدار الوثائق بجدول تركيب المشروع، وليس فقط بتاريخ الإرسال.

محتوى الرسومات الذي يمنع تعارضات الموقع

ليست كل الرسومات متساوية القيمة. فالرسومات الأكثر فائدة تجيب عن الأسئلة التي سيواجهها فريق التركيب فعليًا. ونادرًا ما يحل المخطط الأفقي وحده هذه الأسئلة. وينبغي ربط الأبعاد بنقاط مرجعية محددة، وتحديد نقاط الواجهات بوضوح كافٍ كي لا يضطر العاملون في الموقع إلى استنتاج مواقعها من صورة مقيّسة.

لا تكفي الأبعاد وحدها. وينبغي أن تنص الرسومات على ما إذا كانت خلوصات الخدمة إلزامية أو موصى بها أو تعتمد على طريقة الصيانة النهائية. قد يوضح المصنع خلوصًا مثاليًا حول المحرك، لكن غرفة مصنع مقيدة المساحة قد تتطلب أسلوب وصول بديلًا. وينبغي حل هذا القرار أثناء الموافقة، لا اكتشافه بعد اكتمال الجدران وصواني الكابلات وأعمال الأنابيب.

وضع جدول للرسومات في أمر الشراء

إن أبسط طريقة لتجنب تأخر الوثائق هي جعل مراحل الرسومات جزءًا من أمر الشراء وجدول المشروع. وبدلًا من طلب “جميع الوثائق الفنية” بصورة عامة، حدّد ما هو مطلوب، ومن سيراجعه، وحالة الإصدار المتوقعة.

قد يتطلب التسلسل العملي ترتيبًا عامًا مبدئيًا خلال فترة عرض الأسعار، وحزمة موافقة بعد استلام بيانات الطلب المؤكدة، ورسومات مراجعة بعد إغلاق الملاحظات، ووثائق نهائية حسب التنفيذ الفعلي أو التكوين النهائي قبل الإرسال. وينبغي أن يسمح الجدول بوقت للمراجعة من كلا الجانبين. فالموافقة السريعة مفيدة فقط عندما يكون المراجع قد تحقق من الواجهات الكهربائية والمدنية والتهوية والوقود والتحكم، بدلًا من اعتماد الأبعاد وحدها.

وتُعد مراقبة الوثائق مهمة بالقدر نفسه. وينبغي أن يحمل كل رسم رقمًا ومراجعة وتاريخًا وحالة وسجلًا بالمستلمين الذين تم الإصدار لهم. وعندما توجد أكثر من مراجعة واحدة، ينبغي توجيه فرق الموقع إلى الإصدار الذي يحكم التنفيذ. إذ يمكن أن يتسبب رسم مستبدل متروك في مجلد مشترك بالضرر نفسه الذي يسببه عدم وجود رسم على الإطلاق.

متى تكون الرسومات الإضافية مبررة

تحتاج بعض المشاريع إلى أكثر من ترتيب عام قياسي ومخطط توصيل. وتكون الرسومات الإضافية مبررة عندما يتضمن التركيب مشعًا بعيدًا، أو خزانًا قاعديًا مخصصًا، أو مسارات كابلات غير اعتيادية، أو تشغيل مولدات على التوازي، أو لوحات تزامن، أو معدات خارجية لنقل الوقود، أو ملحقات ضمن حاويات، أو تكاملًا مع نظام بطارية وعاكس. ولا يُحدد التعقيد بقدرة المولد وحدها؛ بل بعدد الواجهات التي يجب أن تعمل معًا.

في هذه الحالات، ينبغي لمدير المشروع أن يسأل أي طرف يملك مسؤولية كل واجهة. فقد يوفر مورّد مجموعة التوليد نقاط التوصيل من جانب المولد، بينما يصمم المقاول الكهربائي الكابلات، ويصمم المقاول الميكانيكي مجاري العادم والتهوية، ويحدد اختصاصي التحكم المنطق الإشرافي. وتجعل الرسومات الواضحة هذه الحدود مرئية. وهي لا تحل محل التنسيق، لكنها تمنح التنسيق أساسًا تقنيًا موثوقًا.

لذلك ينبغي أن تصل الرسومات قبل كل قرار مشروع لا رجعة فيه: قبل حجز المساحة، وقبل إنشاء الأساسات والفتحات، وقبل الالتزام بالتصنيع، وقبل تركيب المولد. وعندما تتبع الوثائق هذا التسلسل، يقل احتمال أن تصبح مجموعة المولد مصدرًا لتعارض في مرحلة متأخرة ضمن نظام طاقة مخطط له جيدًا.
