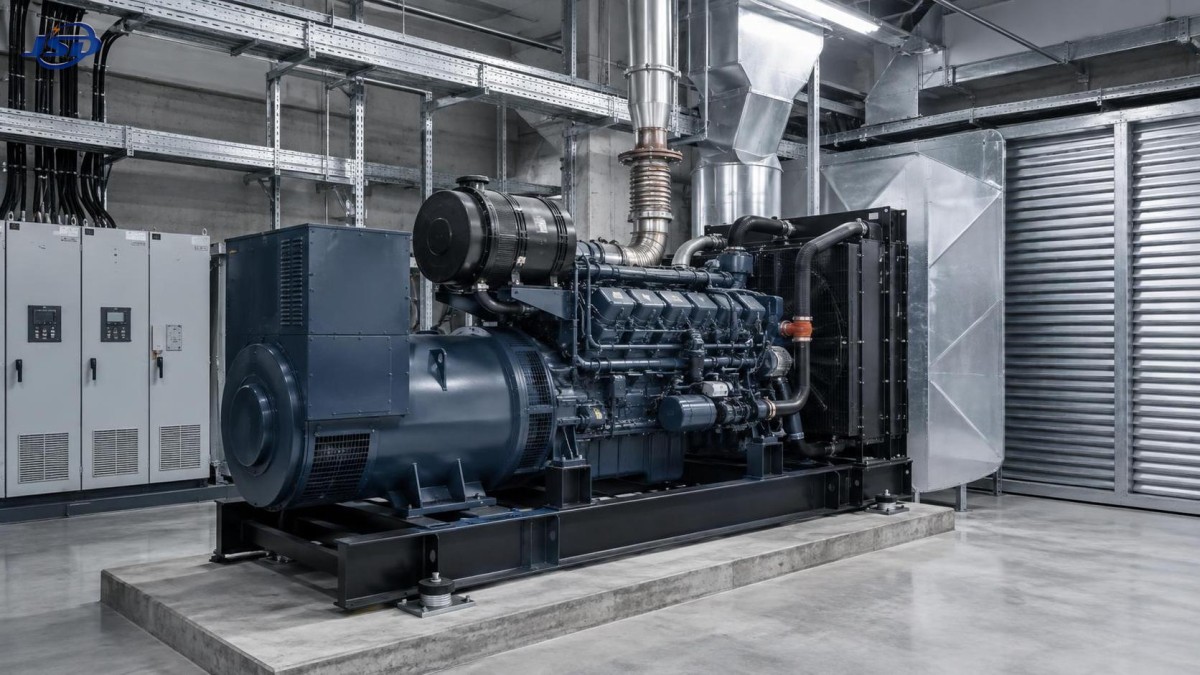

Quand un fabricant de groupes électrogènes diesel ouverts doit-il fournir les plans ?

Lorsqu’un ensemble d’alimentation de secours est coordonné avec les travaux de génie civil, électriques et mécaniques, l’absence d’un plan peut arrêter l’avancement même si le groupe électrogène lui-même est techniquement adapté. La fondation peut être coulée avant que les dimensions du châssis ne soient confirmées, les tranchées de câbles peuvent être acheminées vers le mauvais côté du local, ou les ouvertures de ventilation peuvent entrer en conflit avec le rejet du radiateur. Pour cette raison, un fabricant de groupes électrogènes diesel ouverts ne doit pas attendre que l’équipement soit prêt à être expédié avant de fournir les plans.

En pratique, les plans doivent être fournis à quatre étapes décisionnelles : pendant l’établissement du devis, après l’approbation technique, avant que la production n’atteigne une phase irréversible, et avant la livraison. Le niveau de détail requis évolue à chaque étape. Les documents initiaux facilitent la planification ; les documents approuvés figent les interfaces ; les plans de production évitent les écarts ; et les documents finaux facilitent l’installation, les essais et la maintenance. Les chefs de projet doivent considérer la diffusion des plans comme un livrable d’ingénierie maîtrisé, et non comme une pièce jointe commerciale.

Plans requis pendant le devis et l’évaluation des offres

Au stade du devis, l’objectif n’est pas d’obtenir chaque détail de fabrication interne. L’équipe projet a besoin de suffisamment d’informations pour déterminer si le groupe électrogène peut s’intégrer physiquement et électriquement au système proposé. Un plan d’ensemble préliminaire est généralement le document le plus utile à ce stade.

Pour une unité de type ouvert installée dans un local de groupe électrogène, le plan préliminaire doit indiquer la longueur, la largeur et la hauteur hors tout, le poids en ordre de marche approximatif, les points de levage, l’orientation moteur-radiateur, l’emplacement du panneau de commande, la direction de sortie de l’échappement, les emplacements des raccordements de carburant et la disposition principale d’entrée des câbles de puissance. Même lorsque les dimensions sont indiquées comme préliminaires, elles permettent à l’équipe de conception de prévoir un espace pratique autour de la machine.

Cette diffusion initiale est particulièrement importante lorsque le local technique est exigu ou partagé avec des transformateurs, des tableaux basse tension, des systèmes de carburant, du stockage sur batterie ou des canalisations de protection incendie. Un groupe électrogène ne peut pas être évalué uniquement selon sa puissance nominale en kVA. Un encombrement compact peut néanmoins nécessiter de larges dégagements de maintenance, un trajet d’air pour le radiateur, un cheminement pour le silencieux et un accès dégagé pour le retrait des composants du moteur.

Le dossier de devis doit également identifier les principales hypothèses électriques. Celles-ci comprennent souvent la tension et la fréquence nominales, le facteur de puissance, la configuration des phases, la configuration des bornes de l’alternateur, le châssis du disjoncteur ou la plage de courant nominal, le point de mise à la terre, l’interface de commande et l’utilisation prévue de l’unité en service de secours, principal ou continu. Sans ces hypothèses, le consultant électrique ne peut pas comparer de manière fiable le générateur avec l’appareillage de commutation et le dispositif de transfert automatique.

Ce à quoi un plan préliminaire ne doit pas servir

Un plan préliminaire convient à la conception budgétaire et à la coordination spatiale, mais il ne doit pas servir à lancer les travaux de béton, fabriquer des supports de câbles ou finaliser les dimensions des persiennes. Le choix du modèle, la configuration du réservoir de carburant, l’agencement du contrôleur, le bâti de l’alternateur et les options d’accessoires peuvent encore changer après clarification technique. Le plan doit clairement comporter un numéro de révision et un statut tel que « pour examen » ou « pour référence d’appel d’offres », afin qu’aucune partie ne le confonde avec un document approuvé pour la construction.

Après la commande : émettre les documents pour approbation technique

Une fois la commande passée et la puissance requise du générateur, la tension, le régime de service et les accessoires convenus, le fabricant doit émettre un dossier de soumission plus complet pour approbation. C’est à ce stade que l’équipe projet doit identifier les conflits avant que l’approvisionnement et la fabrication ne soient figés.

Un plan d’ensemble approuvé doit indiquer les dimensions et poids confirmés, les positions des trous de fixation, le centre de gravité lorsque pertinent, les zones d’accès pour l’entretien et les emplacements exacts des interfaces externes. Il doit distinguer le châssis de base, le réservoir journalier s’il est fourni, les accessoires acoustiques le cas échéant, le panneau de commande, le système de batterie, le radiateur, le raccordement d’échappement et le boîtier de bornes de sortie.

Pour les installations intérieures de type ouvert, les informations relatives à la ventilation sont particulièrement importantes. Le plan ou la fiche technique associée doit indiquer le sens du flux d’air du radiateur, la disposition recommandée des entrées et sorties, le besoin approximatif en volume d’air et les éventuelles restrictions concernant les gaines. Un local de groupe électrogène peut sembler suffisamment dimensionné sur un plan d’étage, tout en subissant une surchauffe lorsque l’air chaud rejeté est autorisé à recirculer vers l’admission du radiateur. Les équipes de génie civil et CVC ont besoin de ces détails avant la finalisation des persiennes, gaines et capots pare-intempéries.

Le dossier d’approbation technique doit normalement inclure les documents suivants :

• Un plan d’ensemble confirmé comprenant des vues en plan, de côté et de face.
• Un plan de fondation ou de châssis de base indiquant les points de fixation et les emplacements de charge.
• Un schéma unifilaire électrique ou un schéma de raccordement pour la sortie du générateur et les interfaces de commande.
• Un tableau de bornes identifiant les bornes de puissance, les bornes de démarrage à distance, les contacts d’alarme, les ports de communication et les points de mise à la terre.
• Les informations d’interface relatives au carburant, à l’échappement, au refroidissement et à la ventilation applicables à la configuration sélectionnée.
• Une fiche technique indiquant les caractéristiques nominales, les conditions de fonctionnement, les fonctions de protection et les accessoires fournis.

Le fabricant n’a pas besoin d’assumer la responsabilité de la conception du bâtiment. Cependant, les informations fournies doivent être suffisamment claires pour que l’ingénieur responsable du local, du système de câbles et de l’appareillage associé puisse finaliser cette conception sans devoir deviner les interfaces.

Figer les interfaces critiques avant la production

Les litiges les plus coûteux liés aux plans surviennent généralement lorsqu’une modification de conception approuvée est communiquée de manière informelle mais n’est pas intégrée à un plan révisé. Une demande visant à déplacer le panneau de commande, modifier la configuration du disjoncteur, inverser l’orientation du radiateur, ajouter une surveillance à distance ou changer la position du réservoir de carburant peut affecter les dimensions, le cheminement des câbles et les travaux d’installation. Avant que la production ne commence sur les éléments concernés, le fournisseur doit émettre un plan révisé avec un repère de révision ou une note de modification claire.

Les chefs de projet doivent accorder une attention particulière à la différence entre « approuvé » et « pris en compte ». Une remarque telle que « veuillez déplacer l’entrée de câble » ne doit pas être considérée comme résolue simplement parce qu’elle figure dans une chaîne d’e-mails. Le document révisé doit indiquer si la demande a été acceptée, rejetée ou intégrée selon une disposition différente. Lorsque la modification demandée crée une limitation technique, cette limitation doit être formulée par écrit.

Plusieurs interfaces méritent une réunion de vérification directe ou une revue documentaire :

1. Raccordement électrique : Confirmer la direction d’entrée des câbles, la taille des bornes, l’ordre des phases, le traitement du neutre, le calibre du disjoncteur et l’espace nécessaire au cintrage des câbles de grande section.
2. Intégration de la commande : Confirmer la logique marche/arrêt, les signaux du commutateur de transfert automatique, les contacts d’alarme communs, la disposition de l’arrêt d’urgence et les exigences de communication.
3. Installation mécanique : Confirmer les dimensions de la fondation, la disposition des montages antivibratoires, l’accès de levage, le parcours d’échappement et les points de raccordement des conduites de carburant.
4. Environnement du local : Confirmer les ouvertures de ventilation, le trajet de rejet du radiateur, l’accès de maintenance, l’accès à l’éclairage, le drainage et l’espace sûr pour l’entretien des batteries.

Cette revue est également l’occasion de considérer l’ensemble générateur comme une partie d’une architecture électrique plus large plutôt que comme une machine isolée. Certains sites combinent une source de secours diesel avec une production solaire, des systèmes d’onduleurs ou des charges soutenues par batteries. Lorsqu’un système de stockage d’énergie basse tension est inclus, les schémas électriques doivent indiquer l’isolement, la protection, les limites de communication et la logique de fonctionnement prévue entre le générateur et l’équipement d’onduleur.

Par exemple, une configuration modulaire de batteries telle que labatterie de stockage d’énergie LiFePO4 empilable 51.2V peut être utilisée dans des configurations de stockage d’énergie résidentielles, hors réseau ou commerciales légères. Sa tension nominale de 51.2V, ses options de communication CAN/RS485 et sa capacité système extensible de 5.12kWh à 20.48kWh ne sont pertinentes que lorsque le générateur, l’onduleur et le système de batteries sont conçus pour fonctionner ensemble. Le dossier de plans du générateur ne doit pas impliquer une compatibilité directe tant que la méthode de raccordement, le rôle de l’onduleur, les limites de charge et la disposition de protection n’ont pas été confirmés dans la conception du système.

Ce qui doit être disponible avant l’expédition

Avant l’expédition, l’équipe projet a besoin d’une documentation finale correspondant à l’unité fabriquée, et non simplement au concept initialement approuvé. Ceci est particulièrement important lorsque l’équipement a été entreposé, expédié vers un site éloigné ou installé par un entrepreneur qui n’a pas participé à la revue de conception initiale.

Les plans finaux doivent porter le statut de révision final et identifier la configuration fournie. Au minimum, le dossier doit inclure le plan d’ensemble final, le schéma électrique ou de câblage adapté aux commandes fournies, les détails des bornes, la documentation d’exploitation et de maintenance, ainsi que l’identification des principaux composants installés. Si le générateur présente des interfaces non standard ou des accessoires propres au site, ceux-ci doivent être clairement indiqués.

Pour un fabricant de groupes électrogènes diesel ouverts, les documents avant livraison doivent également aider l’équipe de réception à préparer le déchargement. Le poids d’expédition confirmé, les points de levage, les restrictions de levage et les informations sur le centre de gravité réduisent le risque d’utiliser un équipement de manutention inadapté. Un plan d’ensemble sans informations de manutention peut être adéquat pour la planification du local, mais insuffisant pour une opération de déchargement difficile.

La documentation finale doit être fournie suffisamment tôt pour la planification de l’installation. La fournir uniquement après l’arrivée de l’unité crée une pression évitable : l’entrepreneur peut devoir positionner le groupe, raccorder les câbles, organiser la ventilation et connecter l’équipement d’échappement tout en attendant encore les détails des bornes ou des interfaces. La date de diffusion des documents doit donc être liée au calendrier d’installation du projet, et non uniquement à la date d’expédition.

Contenu des plans permettant d’éviter les conflits sur site

Tous les plans n’ont pas la même valeur. Les plans les plus utiles répondent aux questions auxquelles l’équipe d’installation sera réellement confrontée. Une vue en plan seule résout rarement ces questions. Les dimensions doivent être rattachées à des points de référence définis, et les points d’interface doivent être identifiés avec suffisamment de clarté pour que le personnel sur site n’ait pas à déduire leur position à partir d’une image à l’échelle.

Les dimensions seules ne suffisent pas. Les plans doivent indiquer si les dégagements de maintenance sont obligatoires, recommandés ou dépendants de la méthode de maintenance finale. Un fabricant peut indiquer un dégagement idéal autour du moteur, mais un local technique contraint peut nécessiter une approche d’accès alternative. Cette décision doit être résolue lors de l’approbation, et non découverte après l’achèvement des murs, chemins de câbles et canalisations.

Définir un calendrier de plans dans le bon de commande

La manière la plus simple d’éviter une documentation tardive consiste à intégrer les jalons de plans au bon de commande et au calendrier du projet. Au lieu de demander de façon générale « tous les documents techniques », précisez ce qui est requis, qui l’examinera et la condition de diffusion attendue.

Une séquence réalisable peut exiger un plan d’ensemble préliminaire pendant la période de devis, un dossier d’approbation après réception des données de commande confirmées, des plans révisés après clôture des commentaires, ainsi que des documents finaux tels que construits ou de configuration finale avant expédition. Le calendrier doit prévoir un temps de revue pour les deux parties. Une approbation rapide n’est utile que lorsque le réviseur a vérifié les interfaces électriques, civiles, de ventilation, de carburant et de commande, plutôt que de valider les dimensions seules.

La maîtrise documentaire est tout aussi importante. Chaque plan doit comporter un numéro, une révision, une date, un statut et un enregistrement des destinataires de diffusion. Lorsqu’il existe plusieurs révisions, les équipes sur site doivent être informées de la version qui régit la construction. Un plan remplacé laissé dans un dossier partagé peut causer les mêmes dommages que l’absence totale de plan.

Quand des plans supplémentaires sont justifiés

Certains projets nécessitent plus qu’un plan d’ensemble et un schéma de raccordement standard. Des plans supplémentaires sont justifiés lorsque l’installation comprend un radiateur distant, un réservoir de base sur mesure, un cheminement de câbles inhabituel, un fonctionnement de générateurs en parallèle, des panneaux de synchronisation, un équipement externe de transfert de carburant, des auxiliaires conteneurisés ou une intégration avec un système de batteries et d’onduleur. La complexité n’est pas définie par la seule puissance nominale du générateur ; elle est définie par le nombre d’interfaces qui doivent fonctionner ensemble.

Dans ces situations, le chef de projet doit demander quelle partie est responsable de chaque interface. Le fournisseur du groupe électrogène peut fournir les points de raccordement côté générateur, tandis que l’entrepreneur électrique conçoit les câbles, l’entrepreneur mécanique conçoit les conduits d’échappement et de ventilation, et le spécialiste des commandes définit la logique de supervision. Des plans clairs rendent ces limites visibles. Ils ne remplacent pas la coordination, mais ils lui donnent une base technique fiable.

Les plans doivent donc être disponibles avant chaque décision irréversible du projet : avant que l’espace ne soit réservé, avant que les fondations et ouvertures ne soient réalisées, avant que la fabrication ne soit engagée et avant que le générateur ne soit installé. Lorsque la documentation suit cette séquence, le groupe électrogène est beaucoup moins susceptible de devenir la source d’un conflit à un stade tardif dans un système électrique par ailleurs bien planifié.
