Как оценивать данные об уровне шума от производителя бесшумных дизельных генераторных установок

Начните с условий испытаний, а не с показателя децибел

Заявленное значение уровня шума полезно только тогда, когда оно описывает воспроизводимые условия испытаний. Производитель бесшумных дизельных генераторных установок может указать, что агрегат имеет определённый уровень звукового давления, однако это значение нельзя объективно сравнить с другим коммерческим предложением, если не совпадают расстояние измерения, нагрузка, режим работы, окружающая среда и стандарт.

Для технического специалиста первый вопрос прост: что именно измерялось? Показатель, полученный на расстоянии 7 метров в условиях свободного звукового поля, не равнозначен показателю, измеренному на расстоянии 1 метра, при иной нагрузке или на частично закрытой территории завода. Ни один из этих показателей не является автоматически неверным. Они отвечают на разные вопросы.

Шум также необходимо правильно определять как звуковое давление или звуковую мощность. Уровень звукового давления — это то, что измеряет приёмник в заданной точке. Он часто более практичен для границы объекта, местонахождения оператора или расположенного поблизости здания. Уровень звуковой мощности описывает акустическую энергию, излучаемую машиной, и более полезен для прогнозирования характеристик площадки с помощью акустической модели. Коммерческое предложение, содержащее лишь формулировку «низкий уровень шума» или одно значение в дБ без указания измеряемой величины, оставляет слишком много места для интерпретации.

Перед сравнением поставщиков запросите паспорт акустических данных, содержащий как минимум:

• измеряемый параметр, например A-взвешенный уровень звукового давления или уровень звуковой мощности;
• расстояние измерения и высоту расположения микрофона;
• нагрузку генератора во время испытания, включая коэффициент мощности, если это применимо;
• режим работы, например основной, резервный, номинальную частоту вращения или холостой ход;
• акустическую среду, включая указание, было ли это свободное поле, полуреверберационное поле или условия с влиянием отражающих поверхностей;
• применимый метод испытаний или редакцию стандарта;
• является ли указанное значение результатом в одной точке, средним значением по нескольким позициям или гарантированным максимумом.

Поставщик, способный предоставить такой контекст, даёт специалисту по оценке данные, которые можно проверить. Поставщик, который лишь повторяет каталожный показатель, может всё же предлагать эффективный кожух, но заявленные характеристики пока нельзя использовать в качестве исходных данных для проектирования.

Точка нагрузки изменяет профиль шума

Шум дизельного генератора не остаётся постоянным во всех условиях эксплуатации. Шум сгорания топлива в двигателе, шум выхлопа, шум вентилятора охлаждения, электромагнитный шум альтернатора и структурная вибрация по-разному реагируют на изменение нагрузки и скорости. Для многих агрегатов, работающих на фиксированной частоте, частота вращения двигателя поддерживается в целом постоянной, однако акустический баланс всё равно может существенно меняться между малой и полной нагрузкой.

Это важно, поскольку требования проекта редко основываются на абстрактном «номинальном» режиме. Резервная установка для больницы должна соответствовать предельному уровню на границе участка как при периодическом тестовом запуске, так и при аварийном переключении. Строительная установка может большую часть времени работать при частичной нагрузке. На объекте обработки данных во время отключения внешней электросети могут одновременно работать несколько генераторных установок. Каждый сценарий создаёт свой акустический вопрос.

Запросите у производителя данные по шуму в рабочих точках, важных для проекта. Если доступна только одна формальная точка испытания, в технической документации следует указать, какой режим она представляет, и не создавать впечатления, что одно и то же значение действует во всех условиях. Показание при полной нагрузке нельзя просто считать универсальной гарантией, а показание без нагрузки или при малой нагрузке не следует использовать для прогнозирования аварийной работы.

Частотный состав также заслуживает внимания. Две генераторные установки могут показывать близкие A-взвешенные значения, но создавать совершенно разные неблагоприятные эффекты. Низкочастотная составляющая выхлопного шума может распространяться дальше на открытом воздухе и легче проходить через фасады зданий, чем высокочастотный шум вентилятора. Тональные компоненты вращающегося оборудования, вибрация панелей кожуха или резонансы во впускном и выпускном тракте также могут быть более раздражающими, чем предполагает общий уровень.

Для объектов, расположенных рядом с жилыми зданиями, офисами, диспетчерскими или чувствительным оборудованием, запросите информацию по октавным или третьоктавным полосам, если она необходима акустическому консультанту проекта. Цель не в том, чтобы требовать чрезмерной отчётности для каждой небольшой установки. Она заключается в предотвращении ситуации, когда соответствующее требованиям заявленное значение скрывает частотную проблему, устранение которой после монтажа становится дорогостоящим.

Проверьте, оценивается ли кожух как система

Бесшумная генераторная установка — это акустическая система, а не просто двигатель, окружённый панелями из листового металла. Кожух, воздухозаборный тракт, выпуск радиатора, глушитель выхлопа, двери, кабельные проходы, рама основания и виброизоляторы влияют на конечный результат. Хорошо спроектированный навес может работать неудовлетворительно, если воздушные проёмы обходят акустическую обработку или уплотнения дверей теряют свои свойства из-за регулярного сервисного доступа.

Охлаждающий воздушный поток — одна из наиболее распространённых областей, в которых заявленные в брошюрах характеристики расходятся с фактическими характеристиками после монтажа. Двигателю и альтернатору требуется достаточная вентиляция, особенно при высокой температуре окружающей среды или в стеснённых местах. Добавление перегородок, акустических жалюзи или шумоглушителей может уменьшить излучаемый шум, но также способно увеличить сопротивление воздушному потоку. Если система охлаждения не оценивается как часть конструкции кожуха, агрегат может испытывать повышение температуры, снижение выходной мощности или чрезмерный шум вентилятора.

Поэтому техническим специалистам следует запросить конфигурацию, на которой основан заявленный уровень шума. Основано ли значение на открытом агрегате с отдельным акустическим кожухом, интегрированном всепогодном навесе или контейнерном исполнении? Включает ли оно поставляемый глушитель выхлопа? Установлен ли радиатор внутри акустического комплекса? Включены ли шумоглушители на впуске и выпуске, являются ли они опциональными или предполагаются к поставке другими сторонами?

Конструкцию дверей и сервисных панелей следует оценивать с учётом требуемого предела шума. Комплект с низким уровнем шума зависит от уплотнений, защёлок, поддерживающих сжатие, облицовочных материалов, выдерживающих нагрев и загрязнение, а также от достаточной жёсткости панелей во избежание дребезжания или излучения звука большими вибрирующими поверхностями. Поставщик должен быть способен объяснить, каким образом обеспечивается доступ для регулярного технического обслуживания без образования неослабленных путей утечки звука.

Такой же подход применим к виброизоляции. Структурная вибрация может передаваться через раму, фундаментную плиту, опору выхлопной системы, топливопровод, кабельные конструкции или прилегающие стальные элементы. Как только вибрация поступает в конструкцию здания, внешне тихая генераторная установка может создавать слышимый вторичный шум внутри помещения. Акустический отчёт поставщика генератора должен разграничивать воздушный шум и допущения по контролю вибрации, а также определять монтажные работы, необходимые для сохранения результата испытаний.

Не считайте испытания производителя результатом на объекте

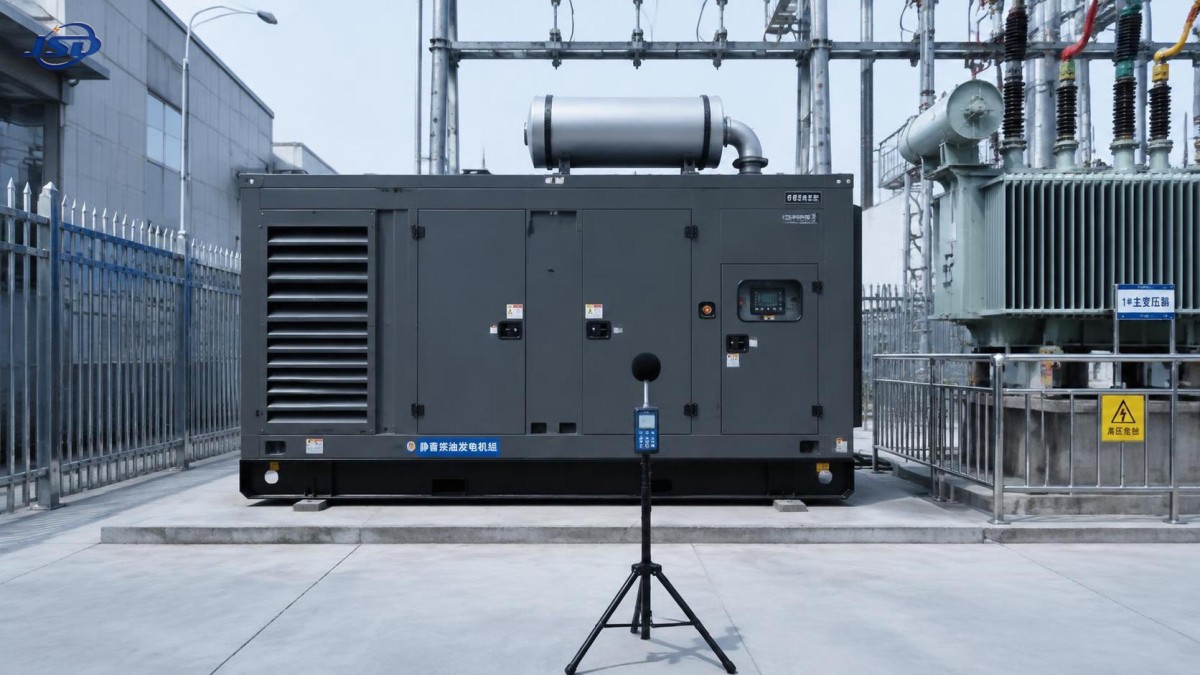

Данные заводских испытаний или испытаний в контролируемом поле необходимы для сравнения оборудования, но не заменяют прогноз, учитывающий конкретный монтаж. Близлежащие стены, кровельные навесы, узкие сервисные коридоры, твёрдое покрытие, приподнятые платформы и акустические барьеры могут изменять распространение звука. Отражения могут повышать уровни в одних точках, тогда как экранирование снижает их в других. Выхлопные выходы и выпускные каналы радиатора являются направленными, поэтому ориентация агрегата может быть столь же важна, как и показатель кожуха.

Это различие становится особенно важным в проектах распределения электроэнергии. Дизельная генераторная установка может питать низковольтную аварийную шину, располагаясь при этом рядом с трансформаторной, зданием распределительного устройства или распределительной площадкой. Окружающее электрооборудование может создавать собственные источники шума. Шум сердечника трансформатора обычно характеризуется иначе, чем шум дизельного двигателя, и может сохраняться всякий раз, когда трансформатор находится под напряжением, тогда как генераторная установка работает периодически или в аварийном режиме.

Например, объект, использующий распределительный трансформатор 13.8kV для понижения напряжения питания промышленных нагрузок, должен оценивать акустическую среду как единую установку. Звук трансформатора на холостом ходу, рабочий шум генераторной установки, охлаждающее оборудование, вентиляционные вентиляторы и отражённый звук от близлежащих конструкций могут влиять на точку приёма. Выбор компонентов по отдельности на основании отдельных заявленных значений не доказывает соответствие требованиям для собранного объекта.

Чёткая спецификация разделяет три уровня ответственности:

• Характеристики оборудования: генераторный комплект должен соответствовать определённому уровню шума при определённых условиях испытаний.
• Проектирование монтажа: подрядчик или инженер проекта должен обеспечить фундаменты, воздуховоды, прокладку выхлопной системы, барьеры и зазоры в соответствии с акустическими допущениями.
• Соответствие объекта требованиям: завершённая установка должна соответствовать применимому пределу в требуемых точках приёма и рабочих сценариях.

Без такого разделения после ввода в эксплуатацию может возникнуть спор. Производитель может ссылаться на действительное заводское испытание; монтажная организация — на поставленное оборудование; при этом у владельца всё равно может быть превышение на границе участка. Чёткая документация до покупки обходится значительно дешевле, чем добавление глушителей, барьеров или существенная модификация воздуховодов после установки агрегата.

Точно интерпретируйте заявления о соответствии стандартам

Ссылки на стандарты могут усилить техническое предложение, но только если ссылка конкретна. Специалист по оценке должен обращать внимание на метод испытаний, область применения, подход к измерительному оборудованию, режим работы и критерий приемки, а не принимать общее заявление о том, что агрегат «испытан по международным стандартам». Стандарт может описывать способ измерения звука, не устанавливая допустимый для проекта предел шума. Это разные вопросы.

В спецификации проекта следует указать, является ли требованием максимальный уровень звукового давления на определённом расстоянии, максимум на границе территории или предел звуковой мощности, используемый для акустического моделирования. Также необходимо указать соответствующий режим работы. Если местный орган власти, стандарт владельца или экологическое разрешение устанавливает критерий, основанный на точке приёма, именно этот критерий должен определять окончательную оценку смонтированной установки, даже если комплект генераторной установки прошёл признанное заводское испытание.

Не следует игнорировать неопределённость измерений, когда запас по проекту очень мал. Акустические испытания имеют неопределённость, обусловленную измерительным оборудованием, условиями окружающей среды, схемой испытаний, вариациями машины и методами расчёта. Предложение, находящееся точно на заявленном пределе, практически не оставляет допуска на вариативность монтажа. Более надёжное решение о закупке учитывает, оставляет ли выбранный комплект достаточный запас для ожидаемых условий на объекте.

Также разумно различать гарантированное и типовое значение. «Типовое» значение может быть полезно на этапе предварительного бюджетирования, но не должно служить договорной основой для чувствительного проекта. Гарантия должна определять конфигурацию, рабочую точку, расстояние, метод испытаний и любые условия, которые должны быть выполнены покупателем или монтажной организацией. Опциональные глушители, жалюзи, выносные радиаторы или специальная обработка выхлопной системы должны быть перечислены явно, а не скрыты в исключениях.

Вопросы, выявляющие слабые акустические материалы

При рассмотрении предложений от производителя бесшумных дизельных генераторных установок краткий перечень целевых вопросов часто раскрывает больше, чем объёмная маркетинговая брошюра. Запросите отчёт об акустических испытаниях или прослеживаемое резюме, затем уточните, соответствует ли испытанная конфигурация предлагаемой спецификации материалов. Подтвердите количество и расположение точек измерения. Уточните, какие принадлежности были установлены, учитывался ли в измерении выпуск выхлопа и испытывался ли агрегат с тем же радиатором, вентилятором и исполнением кожуха, которые предлагаются для проекта.

Для установок с несколькими агрегатами установите, относится ли указанное значение к одному генератору или к требуемой рабочей комбинации. Звук от независимых источников складывается логарифмически, поэтому несколько одновременно работающих агрегатов нельзя оценивать простым повторением показателя одного агрегата. Акустическая конструкция также должна учитывать синхронизированную работу, распределение нагрузки и практическую ориентацию нескольких выпусков радиаторов и выхлопных труб.

Уточните, каким образом поставщик контролирует производственные отклонения. Акустическая конструкция может быть обоснованной на бумаге, но отличаться в зависимости от подгонки панелей, размещения изоляции, выбора вентилятора, установки глушителя или конфигурации двигателя. Полезными доказательствами могут быть документированные точки контроля для сборок кожуха, проверка поставляемых акустических компонентов и чёткий процесс обработки отклонений от заданной конфигурации. Это особенно актуально, когда стандартный кожух модифицируется для необычных условий окружающей среды, альтернативных топливных систем или монтажа в ограниченном пространстве.

Наконец, учитывайте доступность и ремонтопригодность. Акустические характеристики зависят от того, сохраняют ли панели, уплотнения, шумоглушители и компоненты выхлопной системы предусмотренное состояние. Кожух, затрудняющий обычную замену фильтра или осмотр, может привести к некачественной повторной сборке после обслуживания. Требования к техническому обслуживанию должны определять, каким образом в течение срока службы оборудования проверяются акустические уплотнения, гибкие соединения, опоры глушителей и виброизоляторы.

Используйте данные по шуму для обоснованного выбора

Лучшее предложение не обязательно является предложением с наименьшим отдельным значением дБ. Это предложение, которое обеспечивает прозрачную основу испытаний, соответствует рабочему циклу проекта, определяет поставляемую акустическую конфигурацию и может быть включено в достоверную оценку объекта. Для несложных наружных установок с большим расстоянием до точек приёма может быть достаточно чётко определённого показателя оборудования. Для плотных промышленных площадок, зданий, больниц, многофункциональных комплексов или установок рядом с зонами пребывания людей данные по шуму должны стать частью более широкой стратегии планировки и ввода в эксплуатацию.

Технический специалист должен иметь возможность проследить решение от требований проекта к условиям испытаний производителя, предлагаемой конфигурации оборудования, допущениям по монтажу и конечной точке проверки. Именно эта цепочка превращает заявление о «бесшумной» генераторной установке в инженерное суждение, способное выдержать проверку закупки, ввод в эксплуатацию и эксплуатационное использование.
