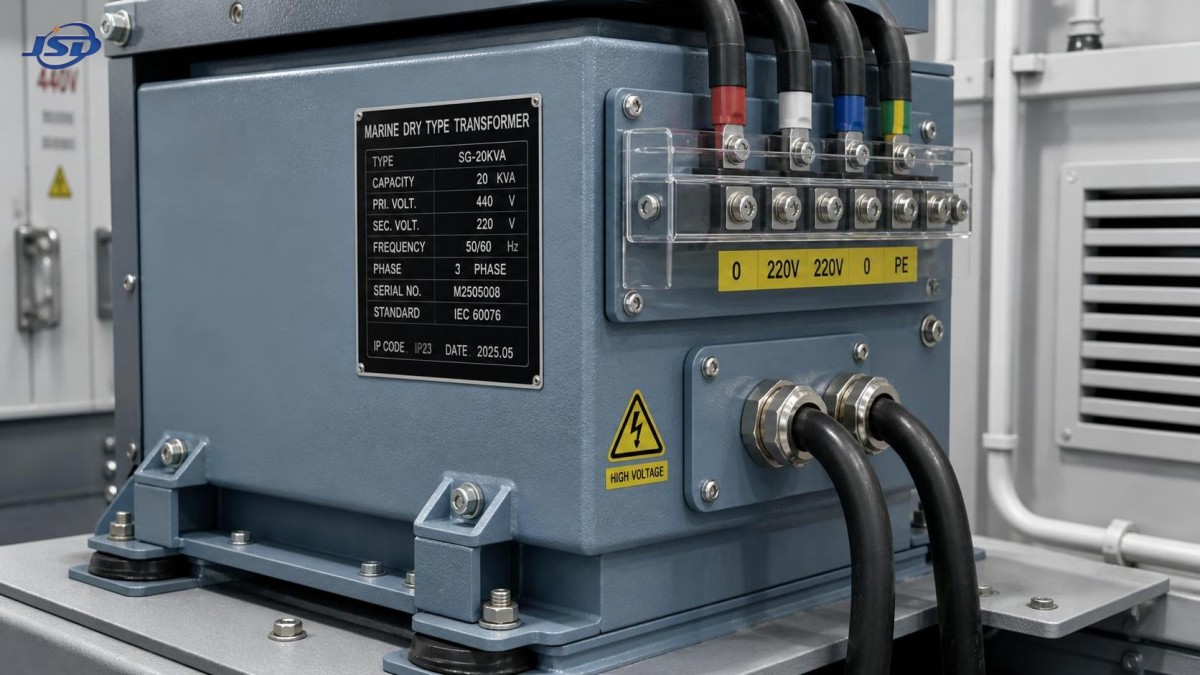

Требования к судовым трансформаторам: как справиться с ограниченным пространством, вибрацией и соляным туманом

Выбор судового трансформатора редко определяется только напряжением и номинальной мощностью в кВА. На бумаге многие устройства могут соответствовать электрическим требованиям. Но в море на этом простая часть заканчивается. Более сложный вопрос заключается в том, сможет ли трансформатор сохранять работоспособность после нескольких месяцев вибрации корпуса, ограниченного воздухообмена в компактных помещениях и постоянного воздействия влаги, насыщенной солью. Для проектных команд эта разница впоследствии проявляется в виде перегрева, ухудшения состояния изоляции, внепланового технического обслуживания или сложных ретрофитных работ, расходы на которые никто не закладывал в бюджет.

Грамотно составленная спецификация судового трансформатора фактически представляет собой инструмент управления рисками. Трансформатор должен соответствовать реальным установочным габаритам, выдерживать механические нагрузки во время эксплуатации и транспортировки, а также противостоять коррозии, не создавая проблем при обслуживании. Если к одному из этих трех аспектов отнестись недостаточно внимательно, проект все же может пройти заводскую приемку, но стать проблемным после установки на судне или морской платформе.

Ограничения по пространству обычно связаны не только с занимаемой площадью

Судовые электрощитовые часто проектируются с учетом прокладки кабелей, доступа, противопожарного разделения и размещения оборудования в несколько уровней. Поэтому трансформатор конкурирует не только за площадь пола. Необходимо также учитывать пространство для подъема, радиус изгиба кабелей, доступ для технического обслуживания, вентиляционный зазор, а иногда и элементы защиты от ударов и вибрации. В проектах модернизации путь к месту установки может быть еще более ограниченным, чем конечное место размещения.

Именно поэтому опытные покупатели запрашивают внешние размеры на раннем этапе, но также задают дополнительные вопросы: какова общая масса? Где расположены точки подъема? Можно ли разместить вводы, кожухи или охлаждающие аксессуары с учетом ввода кабелей сверху или сбоку? Сохранится ли доступ к выводам после того, как устройство будет установлено вплотную к переборке? Компактная конструкция, позволяющая сократить ширину на 100 мм, может оказаться бесполезной, если она усложняет прокладку кабелей или блокирует доступ для осмотра.

Существует также компромисс, связанный с тепловыми характеристиками. Уменьшение размеров судового трансформатора часто приводит к увеличению плотности тепловыделения. На наземном промышленном объекте эту проблему можно решить за счет большего свободного пространства или более эффективной вентиляции помещения. На судне такие возможности доступны не всегда. Поэтому практический подход заключается не в поиске «самого маленького трансформатора», а в выборе устройства, которое «достаточно мало для установки и достаточно велико для безопасного охлаждения в реальных условиях отсека». Это кажется очевидным, но именно здесь проекты часто приходят к компромиссам, которых можно было избежать.

Если поставщики с налаженным производственным контролем подключаются к работе на раннем этапе, многие конфликты при компоновке можно устранить еще до начала изготовления. Компании, специализирующиеся на оборудовании для передачи и распределения электроэнергии, такие как Jinshida Electric Power Technology, обычно создают ценность не за счет обещаний невозможного, а благодаря согласованию технического проектирования, технологичности изготовления и эксплуатационных ограничений, чтобы устройство соответствовало реально имеющемуся пространству.

Вибрация присутствует постоянно, и небольшие слабые места приводят к серьезным отказам

Вибрация на борту — не редкое событие и не аварийный режим. Она является частью повседневной эксплуатации. Главные двигатели, вспомогательные механизмы, удары волн, воздействие гребного винта и структурный резонанс в совокупности создают вибрационные нагрузки. Со временем даже умеренная повторяющаяся вибрация может ослабить крепеж, вызвать напряжение в соединениях проводников, повредить опорные конструкции и ускорить износ изоляции, если внутренняя конструкция недостаточно надежна.

Поэтому судовой трансформатор следует оценивать не только по данным паспортной таблички. Большое значение имеют усилие стягивания обмоток, крепление магнитопровода, фиксация выводов, жесткость выводных соединений, усиление корпуса и способ монтажа. Трансформатор, хорошо работающий в стационарном промышленном здании, может потребовать существенной адаптации конструкции, прежде чем его можно будет использовать на морских платформах или судах.

Монтажному основанию обычно уделяют меньше внимания, чем оно заслуживает. В некоторых проектах команды сосредотачиваются на самом корпусе трансформатора, а решение по раме, способу крепления или виброизоляции откладывают до позднего этапа. В результате монтажники импровизируют, работая со стальными конструкциями, которые уже установлены. Это рискованно. Если опора слишком жесткая, механические нагрузки могут напрямую передаваться на оборудование. Если она слишком гибкая, перемещения могут повлиять на кабельные оконцевания и долгосрочную устойчивость. Правильный выбор зависит от конструкции судна, массы оборудования и предполагаемых условий эксплуатации, поэтому обычно требуется согласованная проверка со стороны специалистов по электрическим, механическим и судовым конструкциям.

Заводские испытания могут подтвердить электрические характеристики, но автоматически не доказывают пригодность для любого вибрационного профиля, характерного для морской эксплуатации. Руководителям проектов следует уточнить, какие конструктивные меры используются для повышения механической надежности и какие требования подтверждаются системой качества поставщика, проектной документацией или соответствующими морскими одобрениями, если они необходимы. Если ответ остается слишком общим, это означает, что вопрос требует более глубокого изучения.

Соляной туман — это не только проблема поверхности

Воздействие соляного тумана часто недооценивают, поскольку его склонны воспринимать лишь как причину внешней коррозии. На самом деле морская влажность и солевые загрязнения одновременно влияют на поверхности, соединения, покрытия, характеристики изоляции и долгосрочную надежность. После начала коррозии в области выводов, крепежа или соединений корпуса повреждение может постепенно распространяться незаметно. К моменту его обнаружения при осмотре уже могут возникнуть нагрев из-за повышенного сопротивления или поверхностные токи утечки по изоляции.

Большое значение имеет выбор материалов. На срок службы влияют отделка корпуса, система антикоррозионного покрытия, материал крепежа, качество уплотнителей и защита открытых токопроводящих частей. Важна и сама конструкция корпуса. Если в углах или вокруг кабельных вводов образуются зоны скопления влаги, даже качественная система покрытий может оказаться недостаточной. Поэтому обозначение «морское исполнение» не следует принимать как расплывчатую маркировку. Гораздо полезнее выяснить, каким образом защищен корпус, как контролируется образование конденсата и как со временем обрабатываются уязвимые места.

Для трансформаторов, установленных рядом с открытыми палубами, прибрежными терминалами или технологическими зонами морских платформ, устойчивость к соляному туману часто становится не только конструктивным, но и эксплуатационным вопросом. Если для сохранения надежности устройство требует частой очистки или повторного нанесения покрытия, стоимость жизненного цикла быстро возрастает. В таких условиях немного более высокий первоначальный стандарт оборудования может сэкономить значительно больше средств, чем его дополнительная стоимость.

Вопросы охлаждения, изоляции и конструкции корпуса следует рассматривать совместно

Судовой трансформатор часто выбирают сначала по электрическим характеристикам, а тип корпуса определяют уже затем. На практике эти решения взаимосвязаны. Если устройство герметично закрыто для защиты от внешней среды, изменяются условия отвода тепла. Если температура в помещении повышена или воздухообмен ограничен, запас по нагревостойкости изоляции становится более важным. Если доступ для обслуживания затруднен, возрастает ценность удобного расположения выводов и возможностей мониторинга.

Это особенно актуально в тех случаях, когда функции гальванической развязки или выпрямления являются частью судовой архитектуры электроснабжения. В некоторых системах может рассматриваться специализированное решение, например Isolation and Rectifier Special Transformer, если электрический интерфейс и ограничения по установке делают его оправданным. Речь не идет о том, что одна конфигурация всегда лучше другой; тип трансформатора должен соответствовать фактическому режиму работы, гармоническим условиям, доступному пространству и принятой стратегии обслуживания судна или платформы.

Сухие трансформаторы часто предпочитают во многих морских применениях по соображениям безопасности и удобства обслуживания, однако даже в этом случае важны детали. Вентиляционный путь, надежность изоляционной системы, степень защиты от проникновения и контроль температуры следует рассматривать как часть решения для конкретного применения, а не добавлять позднее в виде аксессуаров без учета общего контекста.

Что руководителям проектов следует проверить до окончательного утверждения спецификации

Несколько проверок позволяют предотвратить большинство неприятных неожиданностей:

• Проверьте не только размеры помещения для оборудования, но и маршрут транспортировки и путь установки.
• До начала изготовления согласуйте способ монтажа и конструктивную опору с ответственными специалистами по механической части.
• Уточните, каким образом обеспечивается виброустойчивость обмоток, магнитопровода, выводов и корпуса.
• Проверьте антикоррозионные меры на уровне покрытий, крепежа, соединений и точек ввода кабелей.
• Оцените вентиляцию и тепловые условия с учетом реального отсека, а не идеальных расчетных параметров окружающей среды.
• Уточните требования к документации, связанные с классификацией, спецификациями проекта или требованиями владельца.

Ни один из этих вопросов не относится к экзотическим инженерным аспектам. Это обычные проблемы, которые становятся дорогостоящими только тогда, когда их оставляют нерешенными до этапа закупки или монтажа на объекте.

Примечание о стандартах и одобрениях

Морские проекты часто предусматривают требования классификационных обществ, технические спецификации владельца, а также национальные правила или нормы, связанные с портовой инфраструктурой. Точная комбинация требований зависит от того, предназначен ли трансформатор для судна, морской платформы, берегового интерфейса электроснабжения или комбинированной морской и промышленной среды. Поскольку эти нормативные рамки различаются, не следует предполагать, что трансформатор, приемлемый для одного проекта, автоматически удовлетворит требованиям другого. Объем одобрения, состав испытаний и глубину документации необходимо подтвердить на основании фактических договорных документов.

Именно здесь производители с отлаженными процессами обычно выделяются. Компания с развитым потенциалом R&D, контролируемыми производственными процессами и строгим подходом к управлению качеством, как правило, эффективнее реагирует на ситуации, когда требования проекта выходят за рамки стандартных условий каталога. Для морских проектов такая гибкость часто ценнее длинного перечня общих заявлений.

Лучшим судовым трансформатором обычно оказывается тот, который уменьшает количество компромиссов

Не существует единственного «лучшего» судового трансформатора вообще. Правильным является устройство, способное выдерживать реальные условия эксплуатации без неудобного монтажа, нестабильной работы или чрезмерных затрат на обслуживание. Ограниченное пространство, вибрация и соляной туман — не отдельные пункты контрольного списка; они взаимосвязаны. Тесное пространство влияет на охлаждение. Вибрация воздействует на соединения и опоры. Соляной туман выявляет каждый недостаток поверхностной обработки и каждую недостаточно защищенную зону сопряжения.

Если вы сравниваете варианты, полезно спрашивать не только о соответствии трансформатора электрической спецификации, но и о том, насколько тщательно конструкция проработана с учетом морских условий, в которых будет эксплуатироваться оборудование. Именно с этого обычно начинается долгосрочная надежность. Если же ответ по-прежнему зависит от слишком большого количества предположений, вероятно, спецификация еще не завершена.
