Когда трансформатор ONAN является правильным выбором для наружной установки

Трансформатор ONAN является правильным выбором для наружного охлаждения, когда необходимая нагрузка может обеспечиваться за счёт естественной циркуляции изоляционного масла и естественного движения воздуха вокруг бака без использования вентиляторов или насосов. На практике это обычно подходит для установок со стабильным или умеренно изменяющимся суточным профилем нагрузки, известными условиями окружающей среды и проектами, в которых важны механическая простота, низкое потребление вспомогательной энергии и удобство технического обслуживания. Если трансформатор может оставаться в пределах допустимого превышения температуры при таких условиях эксплуатации, ONAN часто становится наиболее надёжным, а не просто базовым вариантом.

Наружная установка имеет значение, поскольку отвод тепла никогда не оценивается только по номинальной мощности, указанной на табличке. Агрегат, размещённый на открытом воздухе с достаточными зазорами, умеренным воздействием солнечного излучения и без рециркуляции горячего воздуха, работает иначе, чем трансформатор той же мощности, установленный внутри тесного ограждения или рядом с другими источниками тепла. Конструкция ONAN опирается на конвекцию с обеих сторон теплового пути: масло должно подниматься через обмотки и радиаторы, а воздух — проходить по внешним охлаждающим поверхностям. Когда оба потока не имеют препятствий, такая система может стабильно работать в течение длительного срока службы, требуя проверки или замены меньшего количества подвижных компонентов.

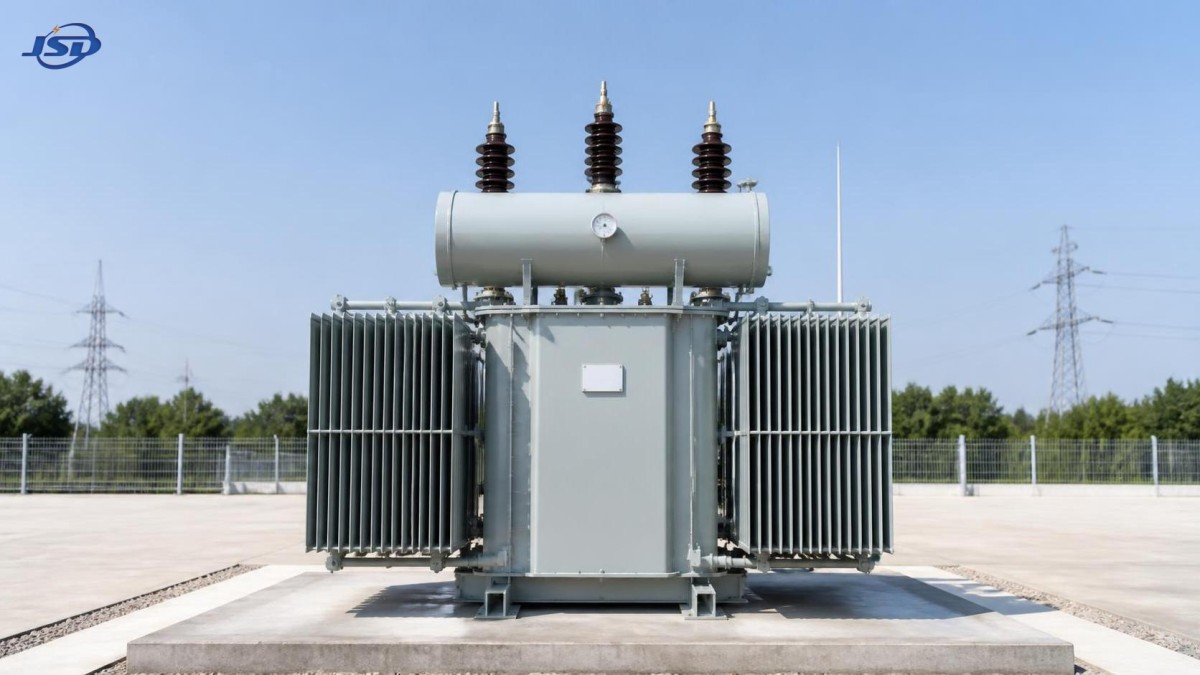

Обычная конструкция хорошо знакома: герметичный бак или бак с расширителем, магнитопровод и обмотки, погружённые в минеральное масло либо другую указанную изоляционную жидкость, а также гофрированные стенки или батареи радиаторов, рассчитанные на отвод тепла в номинальном режиме. В зависимости от целей проектирования могут применяться медные или алюминиевые обмотки. Качество электротехнической стали магнитопровода, давление прессовки, геометрия каналов обмоток и площадь поверхности радиаторов влияют на достаточность естественного охлаждения. Два трансформатора с одинаковой номинальной мощностью в кВА могут работать по-разному, если у одного из них более узкие каналы обмоток, меньшие батареи радиаторов или менее благоприятная конфигурация бака для циркуляции масла.

Где ONAN хорошо подходит для наружной эксплуатации

Распространённым вариантом применения являются наружные подстанции с прогнозируемой нагрузкой фидеров. Также подходят промышленные распределительные пункты, где технологическая нагрузка значительна, но не характеризуется повторяющимися кратковременными пиками, выходящими за пределы длительной тепловой способности трансформатора. В системах ветровой и солнечной энергетики ONAN также может быть целесообразен, если характер выработки, температура на площадке и размещение трансформатора не требуют более высокого класса охлаждения. Отсутствие электродвигателей вентиляторов и управляющей проводки особенно полезно на удалённых объектах, где вспомогательное оборудование увеличивает объём обслуживания и количество потенциальных точек отказа.

Трансформатор ONAN также может быть подходящим решением там, где пыль, воздух с содержанием соли или насекомые затрудняют обслуживание систем с принудительным воздушным охлаждением. Вентиляторы втягивают загрязнения в охлаждающие каналы и на поверхности радиаторов; естественное воздушное охлаждение уменьшает этот активный эффект поступления загрязнений. Это не устраняет риск загрязнения, особенно в прибрежных районах или средах с высокой концентрацией цементной пыли, но может замедлить накопление отложений, ухудшающих тепловые характеристики.

Ещё одним подходящим вариантом является установка, в которой требуется минимальная зависимость от питания собственных нужд подстанции. Оборудование принудительного охлаждения обычно нуждается в надёжном вспомогательном источнике питания, логике управления, защите цепей электродвигателей и периодических функциональных испытаниях. ONAN позволяет избежать большей части этих требований. Если трансформатор должен сохранять работоспособность при нарушениях вспомогательного питания подстанции, пассивный режим охлаждения имеет очевидные преимущества.

Однако сама по себе «наружная эксплуатация» недостаточна для выбора ONAN. На площадке с высокой температурой, слабым движением воздуха, большой высотой над уровнем моря, тёмными поверхностями, подвергающимися интенсивному солнечному воздействию, и постоянной нагрузкой, близкой к предельной, конструкция может потребовать ONAF или другого класса охлаждения. Правильный вопрос заключается в том, остаются ли характеристики пассивного охлаждения приемлемыми после учёта реальных ограничений места установки.

Тепловые условия, определяющие правильность выбора

Профиль нагрузки часто является первым определяющим фактором. Трансформатор, обслуживающий стабильную дневную нагрузку или фидер с длительными периодами работы на постоянном уровне, легче оценить при охлаждении ONAN, чем трансформатор, подвергающийся повторяющимся скачкам перегрузки. Естественное охлаждение реагирует медленнее принудительного, поскольку при повышении температуры отсутствует активное усиление теплообмена со стороны воздуха. Если ожидаются кратковременные перегрузки, тепловая модель должна учитывать постоянную времени масла, превышение температуры наиболее нагретой точки обмотки и период восстановления, а не опираться только на среднюю нагрузку.

Температуру окружающей среды следует рассматривать как условие конкретной площадки, а не как допущение каталога. Наружный трансформатор в умеренном климате с ночным охлаждением может уверенно работать в режиме ONAN. Тот же агрегат на бетонном основании в жарком регионе, с лучистым теплом от расположенного рядом оборудования и незначительным ночным снижением температуры, может иметь слишком малый тепловой запас. Важна также высота над уровнем моря, поскольку меньшая плотность воздуха снижает эффективность охлаждения. На достаточно большой высоте естественное воздушное охлаждение становится менее эффективным, даже если номинальные параметры трансформатора выглядят приемлемыми при стандартных условиях.

Ветер может как улучшать, так и ухудшать ситуацию в зависимости от планировки. Слабый естественный поток воздуха через радиаторы полезен, но турбулентная рециркуляция между стенами, ограждениями и соседним оборудованием может задерживать горячий воздух около бака. Размещение рядом с препятствиями, шумозащитными кожухами или противопожарными стенами может снизить фактическую эффективность трансформатора ONAN, если при строительной и механической компоновке не учтены зазоры и вентиляционные каналы.

Солнечная нагрузка часто недооценивается. Прямое солнечное излучение на бак и радиаторы повышает температуру внешней поверхности и уменьшает доступный температурный градиент для отвода тепла. На открытых площадках это может существенно сократить рабочий запас в самое жаркое время дня. Иногда рассматриваются навесы, однако они не должны блокировать вертикальное движение воздуха вокруг охлаждающих поверхностей. Неправильно спроектированный навес может устранить один источник тепла, но создать другую проблему.

Когда пассивное охлаждение предпочтительнее принудительного

В некоторых случаях ONAN выбирают не потому, что трансформатор имеет небольшую мощность, а потому, что эксплуатационная простота важнее преимуществ дополнительных ступеней охлаждения. Системы с вентиляторами обеспечивают большую гибкость по мощности, но добавляют устройства, которые стареют иначе, чем сам трансформатор. Электродвигатели, контакторы, термостатические органы управления, кабельные соединения и лопасти вентиляторов требуют проверки. В изолированных наружных установках такой дополнительный объём обслуживания может быть менее оправдан, чем выбор меньшей, но термически надёжной мощности ONAN.

На выбор охлаждения может влиять и уровень шума. Шум вентиляторов может быть нежелателен рядом с жилыми границами, зданиями или чувствительными производственными зонами. Трансформатор ONAN по-прежнему создаёт шум, связанный с магнитопроводом и нагрузкой, но не добавляет акустический вклад работающих вентиляторов. Если объект уже находится близко к установленному пределу шума, пассивное охлаждение может предоставить больше свободы при компоновке.

Ещё одно преимущество проявляется при работе с низкой нагрузкой. Системы принудительного воздушного охлаждения могут периодически включаться и выключаться, что со временем приводит к износу коммутационных элементов и периодическим проблемам управления. Работа ONAN является непрерывной и пассивной по своей природе. Для применений, где трансформатор большую часть срока службы работает ниже пиковой мощности, более простая конструкция может лучше соответствовать инженерным требованиям, чем установка дополнительной охлаждающей способности, необходимой лишь время от времени.

Конструктивные детали, которые следует проверить до утверждения

Конфигурация радиаторов требует особого внимания. Батарея радиаторов с достаточным проходом масла и площадью внешних рёбер обычно работает лучше, чем компактная конструкция, уменьшенная ради удобства транспортировки. Гофрированные стенки бака могут подходить для некоторых номинальных мощностей, однако при увеличении тепловой нагрузки отдельные радиаторы обычно обеспечивают более надёжную площадь теплоотдачи. Вопрос заключается не просто в количестве радиаторных панелей, а в том, позволяют ли их расстояние, масляные коллекторы и внешняя открытость эффективно поддерживать естественную циркуляцию.

Конструкция масляного пути внутри активной части имеет не меньшее значение. Естественное охлаждение зависит от движения масла через каналы обмоток под действием подъёмной силы. Если вертикальные каналы, распорки и перегородки не обеспечивают плавную циркуляцию, температура наиболее нагретых точек обмоток может повышаться быстрее, чем предполагает температура верхних слоёв масла. Поэтому детальная проверка тепловой конструкции важнее общих предположений вроде «наружные трансформаторы хорошо охлаждаются на открытом воздухе».

Отделка поверхности и защита от коррозии также должны соответствовать окружающей среде. При наружной эксплуатации бак, радиаторы, расширитель, крепёжные элементы и поверхности кабельного короба подвергаются воздействию ультрафиолета, влаги и возможных промышленных загрязнений. Покрытие, устойчивое к отслаиванию и коррозии, помогает сохранять теплообмен, поскольку сильная ржавчина и разрушение покрытия со временем могут ухудшить состояние внешних поверхностей. В прибрежных условиях или химически агрессивной атмосфере возрастает значение выбора материалов для крепежа, соединений радиаторов и сопряжений с уплотнителями.

Конфигурация вводов может косвенно влиять на пригодность охлаждения. Боковые кабельные короба, токоведущие выводы большой силы тока или ограниченные соединения с шинопроводом могут уменьшать свободное воздушное пространство вокруг бака. В некоторых компоновках трансформатор, термически приемлемый в отдельно стоящем виде, становится пограничным после установки кабельных камер, перегородок и защитных конструкций. Класс охлаждения следует оценивать по геометрии установленного оборудования, а не по незагромождённому чертежу общей компоновки.

Распространённые ошибки при выборе наружного ONAN

Частая ошибка — считать ONAN вариантом по умолчанию всякий раз, когда номинальная мощность выглядит умеренной. Тепловая допустимость зависит не только от значения в кВА. Гармоники от преобразователей, выпрямителей и приводов с регулируемой скоростью могут увеличивать потери в обмотках и конструктивных элементах. Если применение связано с нелинейной нагрузкой, потери рассеяния и поведение наиболее нагретой точки могут потребовать более консервативной оценки охлаждения.

Другая ошибка — предполагать, что периодическая перегрузка безопасна только потому, что объект находится на открытом воздухе. Наружный воздух автоматически не создаёт дополнительного запаса. Если высокая температура окружающей среды совпадает с периодами перегрузки, тепловой запас трансформатора может оказаться меньше ожидаемого. Повторяющиеся кратковременные перегрузки особенно обманчивы: температура основной массы масла может оставаться умеренной, тогда как температура наиболее нагретых точек обмоток циклически достигает значительно более высоких значений.

Также на этапе выбора часто упускают доступность для технического обслуживания. ONAN сокращает объём регулярных работ, связанных с вентиляторами, но по-прежнему требует доступа для отбора проб масла, проверки вводов, контроля уплотнителей, очистки радиаторов и инфракрасного сканирования. Если трансформатор размещён в узком отсеке или окружён кабельными траншеями и ограждениями, теоретическое преимущество в обслуживании становится менее значимым.

Ещё одну проблему создают транспортные допущения. Крупные радиаторы могут перевозиться отдельно, чтобы уложиться в ограничения маршрута по ширине или высоте. Если сборка на площадке ограничена или существует риск повреждения при подъёме и болтовом соединении, последовательность монтажа необходимо определить заранее. Конструкция ONAN с большими внешними батареями радиаторов может быть простой в эксплуатации, но при этом требовать тщательного соблюдения монтажной технологии на объекте.

Условия монтажа, обеспечивающие надёжную работу ONAN

Высота и ровность основания, а также детали герметичного удержания масла обычно обсуждаются по конструктивным и экологическим причинам, однако они влияют и на практичность охлаждения. Ровная установка помогает поддерживать предусмотренное распределение масла и снижает ненужную нагрузку на вводы и трубопроводы. Зазоры перед радиаторами и под кабельными коробами должны обеспечивать свободное движение воздуха и регулярную очистку. Скопление мусора из-за сорняков, упаковочных материалов или переносимой ветром пыли может сильнее ожидаемого ухудшить естественный воздушный поток.

Конструкция наружного ввода и оконцевания кабелей не должна создавать тепловые карманы рядом с баком. Металлические кожухи, плотно охватывающие низковольтные соединения, могут удерживать тепло и отражать его обратно к стенке трансформатора. То же относится к временным крышкам или защитным от непогоды экранам, установленным после ввода в эксплуатацию. Небольшие изменения на площадке способны настолько изменить тепловую среду, что это будет иметь значение при длительной эксплуатации.

Пусконаладочные работы должны включать не только проверку изоляции и коэффициента трансформации. В течение первого продолжительного периода нагрузки следует наблюдать за первоначальным поведением нагрузки, изменением температуры верхних слоёв масла, равномерностью температуры поверхности охладителя и любыми признаками ограниченной циркуляции масла. Неравномерная температура радиаторов может указывать на проблемы с циркуляцией, перекрытые клапаны при использовании съёмных радиаторов или наличие воздуха, который необходимо удалить в соответствии с процедурой заполнения и выпуска воздуха, установленной производителем.

Требования к обслуживанию ниже, но не отсутствуют

Трансформатор ONAN исключает обслуживание вентиляторов, однако наружная среда по-прежнему определяет необходимость регулярных проверок. На поверхностях радиаторов могут накапливаться пыль, волокна семян, солевые отложения или масляная плёнка от расположенной поблизости промышленной деятельности. Интервалы очистки зависят от условий площадки. Во многих случаях визуального осмотра достаточно, чтобы определить, являются ли отложения только косметическими или настолько плотными, что мешают воздушному потоку и теплообмену.

Состояние масла остаётся ключевым фактором. Проникновение влаги через стареющие уплотнения, проблемы с воздухоосушителем в конструкциях с расширителем или температурные циклы могут постепенно ухудшать диэлектрические и тепловые характеристики. Анализ растворённых газов, проверка влажности, а также контроль утечек или повреждений лакокрасочного покрытия сохраняют актуальность независимо от того, имеет ли трансформатор пассивное охлаждение. Отсутствие вентиляторов не уменьшает необходимость контролировать состояние изоляционной системы.

Инфракрасный контроль может быть особенно полезен на открытом воздухе, поскольку позволяет выявлять локальные горячие точки на выводах, соединениях или отдельных секциях радиаторов в нормальном рабочем режиме. Результаты следует интерпретировать с учётом солнечного воздействия и коэффициента излучения. Поверхность, нагретая солнцем ближе к концу дня, может выглядеть более горячей по причинам, не связанным с внутренней нагрузкой.

Сравнение ONAN с переходом на ONAF

Когда рабочий запас невелик, решение часто сводится к выбору между более крупным трансформатором ONAN и меньшим агрегатом со ступенями охлаждения с помощью вентиляторов. Более крупная пассивная конструкция может занимать больше места и иметь большую транспортную массу, но не требует вспомогательных компонентов охлаждения. Система ONAF может уменьшить размеры бака при той же пиковой нагрузке, однако добавляет органы управления, обслуживание вентиляторов, планирование запасных частей и режимы отказа, связанные непосредственно с оборудованием охлаждения.

Сравнение должно учитывать фактический рабочий цикл. Если пиковая нагрузка возникает редко и длится недолго, консервативно рассчитанный трансформатор ONAN может быть удобнее в долгосрочной эксплуатации. Если высокая нагрузка возникает часто, температура окружающей среды повышена или вероятно дальнейшее расширение, принудительное охлаждение может обеспечить полезный запас. Ни один вариант не является автоматически лучшим; оптимальный выбор зависит от того, способна ли наружная установка обеспечить пассивный отвод тепла с приемлемым тепловым резервом.

Во многих наружных применениях трансформатор ONAN является правильным решением, если тепловая конструкция соответствует реальным условиям площадки, а не идеализированным предположениям. Свободные воздушные каналы, реалистичные допущения по температуре окружающей среды, контролируемое изменение нагрузки и достаточная мощность радиаторов обычно важнее общего предпочтения простой или более сложной системы охлаждения. После тщательной проверки этих условий выбор, как правило, становится очевидным.
