Cuándo un transformador ONAN es la opción de refrigeración adecuada para uso en exteriores

Un transformador ONAN es la opción adecuada de refrigeración exterior cuando la carga requerida puede soportarse mediante la circulación natural del aceite aislante y el flujo natural de aire alrededor del tanque, sin depender de ventiladores ni bombas. En términos prácticos, esto suele ser apropiado para instalaciones con un perfil de carga diario estable o moderadamente variable, condiciones ambientales conocidas y proyectos que valoran la simplicidad mecánica, el bajo consumo de energía auxiliar y un mantenimiento sencillo. Si el transformador puede mantenerse dentro de su elevación de temperatura permitida bajo esas condiciones del sitio, ONAN suele convertirse en la opción más robusta, no simplemente en la más básica.

El entorno exterior es importante porque la disipación de calor nunca se evalúa únicamente a partir de la potencia nominal. Una unidad instalada al aire libre, con separaciones adecuadas, exposición solar moderada y sin recirculación de aire caliente, se comporta de forma diferente a otra con la misma potencia instalada dentro de un cerramiento estrecho o cerca de otras fuentes de calor. Un diseño ONAN depende de la convección en ambos lados de la trayectoria térmica: el aceite debe ascender a través de los devanados y radiadores, y el aire debe circular sobre las superficies externas de refrigeración. Cuando ambos flujos permanecen libres de obstrucciones, la configuración puede mantenerse estable durante largos periodos de servicio, con menos componentes móviles que inspeccionar o sustituir.

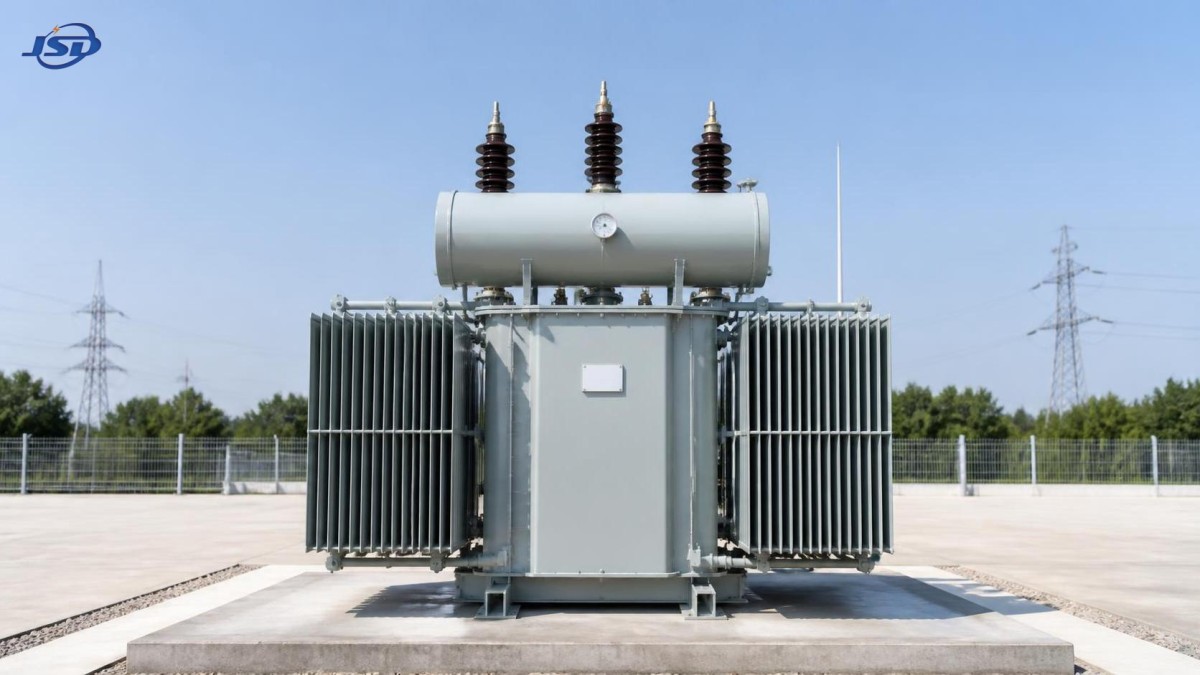

La disposición física habitual es conocida: un tanque sellado o equipado con conservador, núcleo y devanados sumergidos en aceite mineral u otro fluido aislante especificado, y paredes corrugadas o bancos de radiadores dimensionados para disipar el calor en condiciones nominales. Se pueden utilizar devanados de cobre o aluminio según los objetivos del diseño. La calidad del acero del núcleo, la presión de sujeción, la geometría de los canales de los devanados y el área superficial de los radiadores influyen en si la refrigeración natural es suficiente. Dos transformadores con potencias nominales similares en kVA pueden comportarse de forma diferente si uno tiene canales de devanado más estrechos, bancos de radiadores más pequeños o una disposición del tanque menos favorable para la circulación del aceite.

Dónde se adapta bien ONAN al servicio exterior

Las subestaciones exteriores con una carga predecible de los alimentadores son una aplicación habitual. También lo son los puntos de distribución industrial donde la carga del proceso es considerable, pero no se caracteriza por picos repetidos de corta duración que superen la capacidad térmica continua del transformador. En sistemas eólicos y solares de balance de planta, ONAN también puede ser adecuado cuando los patrones de producción, la temperatura del sitio y la ubicación del transformador no exigen una clase de refrigeración superior. La ausencia de motores de ventilador y cableado de control puede ser especialmente útil en sitios remotos, donde los equipos auxiliares aumentan la carga de mantenimiento y los puntos potenciales de fallo.

Un transformador ONAN también puede ser apropiado en lugares donde el polvo, el aire cargado de sal o los insectos dificultarían el mantenimiento de los sistemas de aire forzado. Los ventiladores introducen contaminantes en los conductos de refrigeración y sobre las superficies de los radiadores; la refrigeración natural reduce este efecto de aspiración activa. Esto no elimina el riesgo de contaminación, especialmente en entornos costeros o con alta presencia de cemento, pero puede ralentizar la acumulación de depósitos que interfieren con el rendimiento térmico.

Otra aplicación adecuada es cualquier instalación que desee depender poco de la alimentación de servicios auxiliares. Los equipos de refrigeración forzada normalmente necesitan una alimentación auxiliar fiable, lógica de control, protección para los circuitos de motor y pruebas funcionales periódicas. ONAN evita la mayor parte de estos requisitos. Si el transformador debe seguir funcionando durante perturbaciones en los servicios auxiliares de la estación, un modo de refrigeración pasivo ofrece ventajas evidentes.

Dicho esto, el “uso exterior” por sí solo no basta para justificar ONAN. Un sitio cálido, con poco movimiento de aire, gran altitud, superficies oscuras expuestas a una radiación solar intensa y una carga continua cercana al límite puede orientar el diseño hacia ONAF u otra clase de refrigeración. La cuestión adecuada es si el rendimiento térmico pasivo sigue siendo aceptable después de considerar las limitaciones reales de la instalación.

Condiciones térmicas que determinan la decisión

El perfil de carga suele ser la primera diferencia determinante. Es más fácil evaluar con refrigeración ONAN un transformador que alimenta una demanda diurna estable o un alimentador con largos periodos de funcionamiento constante que uno expuesto a picos repetidos de sobrecarga. La refrigeración natural responde más lentamente que la refrigeración forzada, ya que no existe un aumento activo de la transferencia de calor en el lado del aire cuando la temperatura se eleva. Si se prevén sobrecargas breves, el modelo térmico debe considerar la constante de tiempo del aceite, la elevación de temperatura del punto caliente de los devanados y el periodo de recuperación, en lugar de basarse únicamente en la carga media.

La temperatura ambiente debe tratarse como una condición del sitio, no como un supuesto de catálogo. Un transformador exterior en un clima templado, con enfriamiento nocturno, puede funcionar cómodamente en modo ONAN. La misma unidad instalada sobre una base de hormigón en una región muy calurosa, con calor radiante procedente de equipos cercanos y poco alivio nocturno, puede disponer de un margen térmico insuficiente. La altitud también es importante, ya que una menor densidad del aire reduce la eficacia de la refrigeración. A suficiente altitud, la refrigeración natural por aire se vuelve menos eficaz incluso si la potencia nominal del transformador parece aceptable en condiciones estándar.

El viento puede ayudar o perjudicar según la disposición. Un flujo de aire natural ligero sobre los radiadores es beneficioso, pero la recirculación turbulenta entre paredes, cercas y equipos adyacentes puede atrapar aire caliente cerca del tanque. La instalación próxima a barreras, cerramientos acústicos o muros cortafuegos puede reducir el rendimiento efectivo de un transformador ONAN, a menos que las distancias y las rutas de ventilación se tengan en cuenta durante la disposición civil y mecánica.

La carga solar suele subestimarse. La radiación solar directa sobre el tanque y los radiadores eleva la temperatura de las superficies externas y reduce el gradiente térmico disponible para la disipación de calor. En patios expuestos, el efecto puede ser lo suficientemente importante como para reducir el margen operativo durante el periodo más caluroso del día. A veces se consideran estructuras de sombra, pero no deben bloquear el movimiento vertical del aire alrededor de las superficies de refrigeración. Un tejadillo mal diseñado puede resolver una fuente de calor y crear otro problema.

Cuándo es preferible la refrigeración pasiva a la forzada

Hay situaciones en las que se elige ONAN no porque el transformador sea pequeño, sino porque la simplicidad operativa tiene más importancia que el beneficio de contar con etapas de refrigeración superiores. Los sistemas asistidos por ventiladores aumentan la flexibilidad de potencia, pero también incorporan dispositivos que envejecen de forma diferente al propio transformador. Los motores, contactores, controles termostáticos, terminales de cableado y aspas de los ventiladores requieren inspección. En ubicaciones exteriores aisladas, este alcance adicional de mantenimiento puede ser más difícil de justificar que aceptar una potencia ONAN menor, pero térmicamente segura.

El ruido también puede influir en la elección de la refrigeración. El ruido de los ventiladores puede ser indeseable cerca de límites residenciales, edificios o zonas industriales sensibles. Un transformador ONAN sigue produciendo ruido relacionado con el núcleo y la carga, pero evita la contribución acústica adicional de los ventiladores en funcionamiento. Si el proyecto ya se encuentra cerca de un límite de ruido, la refrigeración pasiva puede ofrecer mayor libertad de disposición.

Otra ventaja aparece durante el funcionamiento con baja carga. Los sistemas de aire forzado pueden conectarse y desconectarse cíclicamente, lo que añade desgaste de conmutación y problemas de control intermitentes con el tiempo. El funcionamiento ONAN es inherentemente continuo y pasivo. Para aplicaciones en las que el transformador pasa la mayor parte de su vida por debajo de la potencia máxima, la configuración más sencilla puede adaptarse mejor desde el punto de vista de la ingeniería que instalar una capacidad de refrigeración adicional que solo se necesita ocasionalmente.

Detalles de diseño que conviene revisar antes de la aprobación

La configuración de los radiadores merece especial atención. Un diseño con radiadores agrupados, conductos de aceite adecuados y suficiente área externa de aletas suele funcionar mejor que una disposición compacta reducida por razones de transporte. Las paredes corrugadas del tanque pueden ser adecuadas para algunas potencias, pero cuando aumenta la demanda térmica, los radiadores independientes suelen proporcionar un área superficial más fiable. La cuestión no es simplemente cuántos paneles de radiador hay, sino si su separación, los colectores de aceite y su exposición exterior permiten una circulación natural eficaz.

El diseño de la trayectoria del aceite dentro de la parte activa es igualmente importante. La refrigeración natural depende del flujo impulsado por la flotabilidad a través de los canales de los devanados. Si los canales verticales, separadores y barreras no están dispuestos para favorecer una circulación fluida, los puntos calientes de los devanados pueden aumentar más rápidamente de lo que sugiere la temperatura del aceite superior. Por esta razón, la revisión detallada del diseño térmico es más importante que supuestos generales como “los transformadores exteriores se refrigeran bien al aire libre”.

El acabado superficial y la protección contra la corrosión también deben adaptarse al entorno. El servicio exterior expone el tanque, los radiadores, el conservador, los herrajes y las superficies de la caja de cables a la radiación ultravioleta, la humedad y posiblemente contaminantes industriales. Un sistema de recubrimiento resistente al desprendimiento y la corrosión ayuda a conservar la transferencia de calor, ya que una oxidación intensa y el deterioro del recubrimiento pueden degradar las superficies externas con el tiempo. En condiciones costeras o atmósferas químicamente agresivas, la selección de materiales para sujetadores, accesorios de radiadores y superficies de contacto de las juntas adquiere mayor importancia.

La disposición de los pasatapas puede afectar indirectamente la idoneidad de la refrigeración. Las cajas de cables montadas lateralmente, las terminaciones de alta corriente o las interfaces confinadas de conductos de barras pueden limitar el espacio de aire libre alrededor del tanque. En algunas disposiciones, un transformador térmicamente aceptable como unidad independiente se vuelve marginal después de instalar cámaras de cables, barreras y estructuras de protección. La clase de refrigeración debe evaluarse según la geometría instalada, no según el plano general sin elementos adicionales.

Errores habituales al seleccionar ONAN para exteriores

Un error frecuente es considerar ONAN como la opción predeterminada siempre que la potencia nominal parezca moderada. La aceptabilidad térmica depende de más factores que el valor en kVA. El contenido armónico procedente de convertidores, rectificadores y accionamientos de velocidad variable puede aumentar las pérdidas en los devanados y las partes estructurales. Si la aplicación incluye cargas no lineales, las pérdidas adicionales y el comportamiento de los puntos calientes pueden exigir una evaluación de refrigeración más conservadora.

Otro error de valoración es suponer que una sobrecarga ocasional no representa un problema porque el sitio está al aire libre. El aire exterior no proporciona automáticamente una reserva adicional. Si una temperatura ambiente elevada coincide con periodos de sobrecarga, el transformador puede tener menos margen térmico del esperado. Las sobrecargas repetidas de corta duración pueden resultar especialmente engañosas, ya que la temperatura del aceite en volumen puede mantenerse moderada mientras los puntos calientes de los devanados alcanzan valores mucho mayores de forma cíclica.

También es habitual pasar por alto el acceso para mantenimiento durante la fase de selección. ONAN reduce el trabajo rutinario asociado a los ventiladores, pero sigue requiriendo acceso para tomar muestras de aceite, inspeccionar los pasatapas, revisar las juntas, limpiar los radiadores y realizar exploraciones infrarrojas. Si el transformador queda encerrado en una bahía estrecha o rodeado de zanjas de cables y cercas, la ventaja teórica de mantenimiento pierde relevancia.

Los supuestos de transporte crean otro problema. Los radiadores grandes pueden enviarse desmontados para cumplir los límites de anchura o altura de la ruta. Si el montaje en el sitio está limitado, o existe riesgo de daños durante la elevación y el atornillado, la secuencia de instalación debe comprenderse desde una fase temprana. Un diseño ONAN con amplios bancos de radiadores externos puede ser sencillo durante el funcionamiento y, aun así, exigir una ejecución cuidadosa del montaje en el sitio.

Condiciones de instalación que favorecen un funcionamiento fiable de ONAN

La elevación y nivelación de la base, así como los detalles de contención estanca del aceite, suelen analizarse por razones estructurales y ambientales, pero también afectan a la viabilidad de la refrigeración. Una instalación nivelada ayuda a mantener la distribución prevista del aceite y reduce esfuerzos evitables en los pasatapas y las tuberías. El espacio alrededor de las caras de los radiadores y debajo de las cajas de cables debe permitir la circulación libre del aire y la limpieza rutinaria. La acumulación de residuos procedentes de maleza, materiales de embalaje o polvo arrastrado puede afectar al flujo natural de aire más de lo esperado.

El diseño de la entrada de cables y las terminaciones exteriores debe evitar la creación de bolsas de calor junto al tanque. Las envolventes metálicas ajustadas alrededor de las conexiones de baja tensión pueden atrapar el calor y reflejarlo hacia la pared del transformador. Lo mismo se aplica a las cubiertas temporales o protecciones contra la intemperie añadidas después de la puesta en servicio. Pequeñas modificaciones en el sitio pueden cambiar lo suficiente el entorno térmico como para resultar importantes durante largos periodos de funcionamiento.

La puesta en servicio debe incluir algo más que las comprobaciones de aislamiento y relación de transformación. Durante el primer periodo prolongado de carga conviene observar el comportamiento inicial de la carga, la tendencia de la temperatura del aceite superior, la uniformidad de la temperatura superficial de los refrigeradores y cualquier indicio de restricción del flujo de aceite. Las temperaturas desiguales de los radiadores pueden indicar problemas de circulación, válvulas bloqueadas cuando se utilizan radiadores desmontables o aire atrapado que debe eliminarse conforme al procedimiento de llenado y purga del fabricante.

Las necesidades de mantenimiento son menores, no inexistentes

Un transformador ONAN elimina el mantenimiento de los ventiladores, pero el entorno exterior sigue determinando las necesidades de inspección rutinaria. Las superficies de los radiadores pueden acumular polvo, fibras de semillas, depósitos de sal o películas aceitosas procedentes de actividades industriales cercanas. Los intervalos de limpieza dependen del sitio. En muchos lugares, la inspección visual mostrará si los depósitos son únicamente cosméticos o si son lo bastante densos como para interferir con el flujo de aire y la transferencia de calor.

El estado del aceite sigue siendo fundamental. La entrada de humedad a través de sellos envejecidos, los problemas del respirador en diseños con conservador o los ciclos térmicos pueden afectar gradualmente al rendimiento dieléctrico y térmico. El análisis de gases disueltos, las pruebas de humedad y la inspección de fugas o daños en la pintura siguen siendo pertinentes tanto si el transformador se refrigera pasivamente como si no. La ausencia de ventiladores no reduce la necesidad de supervisar el estado del sistema aislante.

La inspección infrarroja puede resultar especialmente útil en exteriores, ya que puede revelar puntos calientes locales en terminales, conexiones o secciones de radiadores durante el servicio normal. Los resultados deben interpretarse con cuidado, teniendo en cuenta la exposición solar y la emisividad. Una superficie calentada por el sol al final de la tarde puede parecer más caliente por razones no relacionadas con la carga interna.

Cómo se compara ONAN con el paso a ONAF

Cuando el margen operativo es reducido, la decisión suele consistir en elegir entre un transformador ONAN más grande o una unidad más pequeña con etapas asistidas por ventiladores. Un diseño pasivo más grande puede ocupar más espacio y añadir peso de transporte, pero evita los componentes auxiliares de refrigeración. Una configuración ONAF puede reducir el tamaño del tanque para la misma demanda máxima, pero introduce controles, mantenimiento de ventiladores, planificación de repuestos y modos de fallo asociados al propio equipo de refrigeración.

La comparación debe incluir el ciclo de trabajo real. Si la carga máxima es poco frecuente y breve, un transformador ONAN dimensionado de forma conservadora puede ser más fácil de operar a largo plazo. Si la carga elevada es frecuente, la temperatura ambiente es alta o es probable una ampliación futura, la refrigeración forzada puede ofrecer un margen útil. Ninguna opción es automáticamente superior; la mejor elección depende de si la instalación exterior puede disipar el calor pasivamente con una reserva térmica aceptable.

En muchas aplicaciones exteriores, un transformador onan es la respuesta adecuada cuando el diseño térmico se adapta al sitio real y no a uno idealizado. Unas rutas de aire despejadas, supuestos realistas sobre la temperatura ambiente, una variación de carga controlable y una capacidad suficiente de los radiadores suelen ser más importantes que las preferencias generales por una refrigeración sencilla o avanzada. Una vez revisadas cuidadosamente estas condiciones, la elección suele resultar sencilla.
