Dans quels cas un transformateur ONAN est-il le choix de refroidissement adapté pour une utilisation en extérieur

Un transformateur ONAN constitue le choix approprié pour un refroidissement extérieur lorsque la charge requise peut être supportée par la circulation naturelle de l'huile isolante et la circulation naturelle de l'air autour de la cuve, sans dépendre de ventilateurs ni de pompes. En pratique, cette solution convient généralement aux installations où le profil de charge quotidien est stable ou modérément variable, où les conditions ambiantes sont connues et où le projet privilégie la simplicité mécanique, une faible consommation des auxiliaires et une maintenance directe. Si le transformateur reste dans sa limite d'échauffement autorisée dans ces conditions de site, l'ONAN devient souvent l'option la plus robuste, plutôt que la plus élémentaire.

L'installation extérieure est importante, car la dissipation thermique ne se juge jamais uniquement à partir de la puissance assignée. Une unité placée en plein air, avec des espacements suffisants, une exposition solaire modérée et sans recirculation d'air chaud, se comporte différemment d'une unité de même puissance installée dans une enceinte étroite ou à proximité d'autres sources de chaleur. Une conception ONAN dépend de la convection des deux côtés du trajet thermique : l'huile doit monter à travers les enroulements et les radiateurs, tandis que l'air doit circuler sur les surfaces de refroidissement externes. Lorsque ces deux circulations restent dégagées, l'installation peut rester stable pendant de longues périodes de service, avec moins de pièces mobiles à inspecter ou à remplacer.

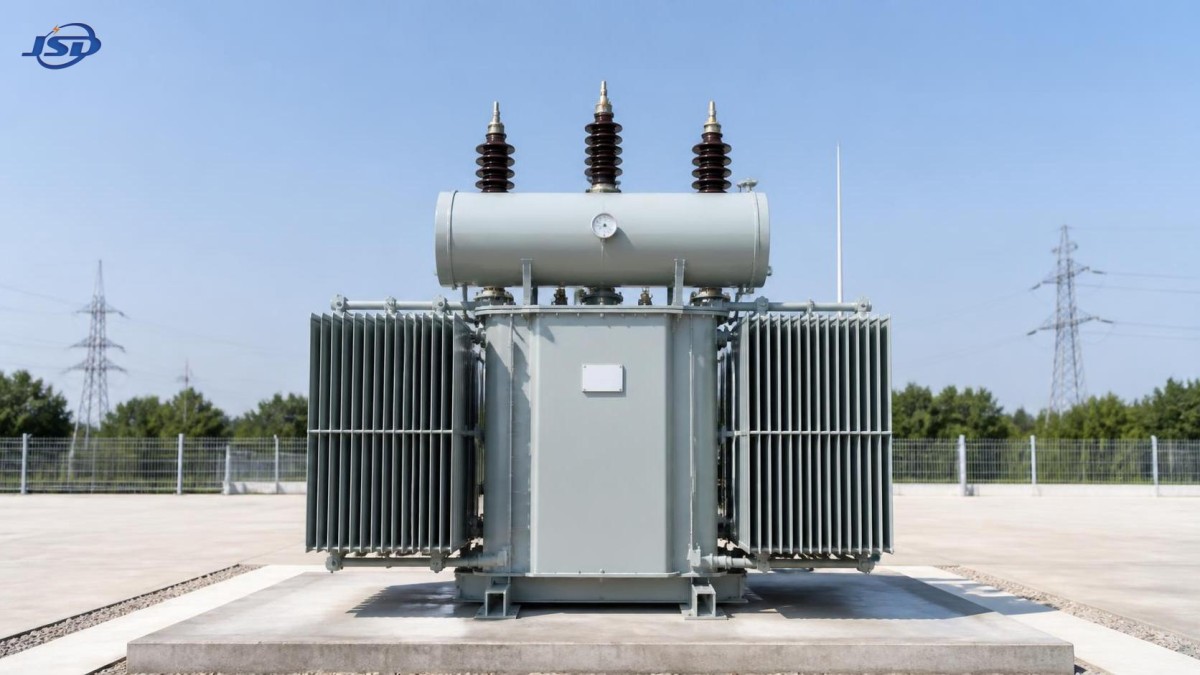

La configuration physique habituelle est bien connue : une cuve étanche ou équipée d'un conservateur, un circuit magnétique et des enroulements immergés dans de l'huile minérale ou dans un autre fluide isolant spécifié, ainsi que des parois ondulées ou des batteries de radiateurs dimensionnées pour dissiper la chaleur dans les conditions assignées. Des enroulements en cuivre ou en aluminium peuvent être utilisés selon les objectifs de conception. La qualité de l'acier magnétique, la pression de serrage, la géométrie des canaux d'enroulement et la surface des radiateurs influencent tous l'adéquation du refroidissement naturel. Deux transformateurs présentant des puissances kVA similaires peuvent se comporter différemment si l'un possède des canaux d'enroulement plus étroits, des batteries de radiateurs plus petites ou une disposition de cuve moins favorable à la circulation de l'huile.

Applications extérieures particulièrement adaptées à l'ONAN

Les postes extérieurs soumis à une charge prévisible des départs constituent une application courante. Il en va de même pour les points de distribution industriels où la charge du procédé est importante, mais ne présente pas de pics répétés à court terme dépassant la capacité thermique continue du transformateur. Dans les systèmes éoliens et solaires auxiliaires, l'ONAN peut également être pertinent lorsque les profils de production, la température du site et l'emplacement du transformateur n'imposent pas une classe de refroidissement supérieure. L'absence de moteurs de ventilateurs et de câblage de commande peut être particulièrement utile sur les sites isolés, où les équipements auxiliaires augmentent la charge de maintenance et le nombre de points de défaillance.

Un transformateur ONAN peut également convenir lorsque la poussière, l'air chargé de sel ou les insectes rendraient les systèmes à air forcé plus difficiles à entretenir. Les ventilateurs aspirent les contaminants dans les passages de refroidissement et sur les surfaces des radiateurs ; le refroidissement naturel réduit cet effet d'aspiration active. Cela n'élimine pas le risque de contamination, notamment dans les environnements côtiers ou fortement exposés au ciment, mais peut ralentir la formation de dépôts susceptibles de nuire aux performances thermiques.

Une autre situation favorable est toute installation souhaitant limiter sa dépendance à l'alimentation des auxiliaires du poste. Les équipements de refroidissement forcé nécessitent généralement une alimentation auxiliaire fiable, une logique de commande, une protection des circuits des moteurs et des essais fonctionnels périodiques. L'ONAN évite la plupart de ces exigences. Si le transformateur doit rester exploitable pendant des perturbations de l'alimentation auxiliaire du poste, un mode de refroidissement passif présente des avantages évidents.

Cela dit, la seule utilisation extérieure ne suffit pas à justifier l'ONAN. Un site chaud, avec une mauvaise circulation de l'air, une altitude élevée, des surfaces sombres exposées à un soleil intense et une charge continue proche de la limite, peut orienter la conception vers l'ONAF ou une autre classe de refroidissement. La question pertinente est de savoir si les performances thermiques passives restent acceptables après prise en compte des contraintes réelles d'installation.

Conditions thermiques déterminantes pour le choix

Le profil de charge constitue souvent le premier critère de distinction. Il est plus facile d'évaluer avec un refroidissement ONAN un transformateur alimentant une demande diurne stable ou un départ présentant de longues périodes de fonctionnement régulier qu'un transformateur exposé à des pointes répétées de surcharge. Le refroidissement naturel réagit plus lentement que le refroidissement forcé, car aucun apport actif n'augmente le transfert thermique côté air lorsque la température s'élève. Si des surcharges de courte durée sont prévues, le modèle thermique doit prendre en compte la constante de temps de l'huile, l'échauffement du point chaud des enroulements et la période de retour à l'équilibre, au lieu de se baser uniquement sur la charge moyenne.

La température ambiante doit être considérée comme une condition du site et non comme une hypothèse de catalogue. Un transformateur extérieur installé dans un climat tempéré, bénéficiant d'un refroidissement nocturne, peut fonctionner confortablement en ONAN. La même unité installée sur une dalle en béton dans une région très chaude, soumise au rayonnement d'équipements voisins et bénéficiant de peu de rafraîchissement nocturne, peut disposer d'une marge thermique insuffisante. L'altitude est également importante, car une densité d'air plus faible réduit l'efficacité du refroidissement. À une altitude suffisamment élevée, le refroidissement naturel par l'air devient moins efficace, même si la puissance du transformateur semble acceptable dans les conditions standard.

Le vent peut être favorable ou défavorable selon la configuration. Une légère circulation naturelle de l'air sur les radiateurs est bénéfique, mais la recirculation turbulente entre les murs, les clôtures et les équipements voisins peut emprisonner l'air chaud près de la cuve. Une implantation proche de barrières, d'enceintes acoustiques ou de murs coupe-feu peut réduire les performances effectives d'un transformateur ONAN, à moins que les distances et les voies de ventilation ne soient prises en compte lors de l'aménagement civil et mécanique.

La charge solaire est fréquemment sous-estimée. L'exposition directe de la cuve et des radiateurs au soleil augmente la température des surfaces externes et réduit le gradient de température disponible pour la dissipation thermique. Dans les postes exposés, cet effet peut être suffisamment important pour réduire la marge de fonctionnement pendant la période la plus chaude de la journée. Des structures d'ombrage sont parfois envisagées, mais elles ne doivent pas empêcher les mouvements verticaux de l'air autour des surfaces de refroidissement. Un auvent mal conçu peut résoudre une source de chaleur tout en créant un autre problème.

Quand le refroidissement passif est préférable au refroidissement forcé

Dans certaines situations, l'ONAN est choisi non pas parce que le transformateur est de petite taille, mais parce que la simplicité d'exploitation l'emporte sur l'avantage d'étages de refroidissement supplémentaires. Les systèmes assistés par ventilateurs offrent une plus grande flexibilité de puissance, mais ajoutent également des dispositifs qui vieillissent différemment du transformateur lui-même. Les moteurs, contacteurs, commandes thermostatiques, terminaisons de câbles et pales de ventilateurs doivent tous être inspectés. Dans les emplacements extérieurs isolés, cette maintenance supplémentaire peut être plus difficile à justifier que l'acceptation d'une puissance ONAN inférieure mais thermiquement sûre.

Le bruit peut également influencer le choix du refroidissement. Le bruit des ventilateurs peut être indésirable à proximité de limites résidentielles, de bâtiments ou de zones industrielles sensibles. Un transformateur ONAN produit toujours le bruit lié au circuit magnétique et à la charge, mais il évite la contribution acoustique supplémentaire des ventilateurs en fonctionnement. Si le projet est déjà proche d'une limite sonore, le refroidissement passif peut offrir davantage de liberté d'implantation.

Un autre avantage apparaît en fonctionnement à faible charge. Les systèmes à air forcé peuvent s'enclencher et s'arrêter, ce qui entraîne avec le temps une usure des dispositifs de commutation et des problèmes intermittents de commande. Le fonctionnement ONAN est intrinsèquement continu et passif. Pour les applications où le transformateur fonctionne la majeure partie de sa durée de vie en dessous de sa puissance maximale, cette configuration plus simple peut être mieux adaptée sur le plan technique que l'installation d'une capacité de refroidissement supplémentaire rarement nécessaire.

Détails de conception à examiner avant approbation

La configuration des radiateurs mérite une attention particulière. Une conception à batterie de radiateurs offrant un passage d'huile suffisant et une surface externe d'ailettes adéquate fonctionne souvent mieux qu'une configuration compacte réduite pour faciliter le transport. Les parois ondulées de la cuve peuvent convenir pour certaines puissances, mais lorsque la charge thermique augmente, des radiateurs dédiés offrent généralement une surface plus fiable. La question n'est pas simplement de savoir combien de panneaux de radiateurs sont présents, mais si leur espacement, leurs collecteurs d'huile et leur exposition extérieure permettent une circulation naturelle efficace.

La conception du circuit d'huile à l'intérieur de la partie active est tout aussi importante. Le refroidissement naturel dépend d'une circulation entraînée par la poussée d'Archimède à travers les canaux des enroulements. Si les canaux verticaux, les entretoises et les barrières ne sont pas disposés de manière à favoriser une circulation régulière, les points chauds des enroulements peuvent augmenter plus rapidement que ne le laisse penser la température globale de l'huile supérieure. C'est l'une des raisons pour lesquelles une revue détaillée de la conception thermique est plus importante que les hypothèses générales telles que « les transformateurs extérieurs se refroidissent bien à l'air libre ».

La finition de surface et la protection contre la corrosion doivent également être adaptées à l'environnement. Le service extérieur expose la cuve, les radiateurs, le conservateur, la quincaillerie et les surfaces du coffret de câbles aux rayons ultraviolets, à l'humidité et éventuellement aux contaminants industriels. Un système de revêtement résistant au décollement et à la corrosion contribue à préserver le transfert thermique, car une forte rouille et une dégradation du revêtement peuvent détériorer les surfaces externes avec le temps. Dans les environnements côtiers ou chimiquement agressifs, le choix des matériaux pour les fixations, les raccords des radiateurs et les interfaces des joints devient plus important.

La disposition des traversées peut influencer indirectement l'adéquation du refroidissement. Les coffrets de câbles latéraux, les terminaisons à courant élevé ou les interfaces confinées de gaines à barres peuvent limiter l'enveloppe d'air libre autour de la cuve. Dans certaines configurations, un transformateur thermiquement acceptable lorsqu'il est installé seul devient limite après l'ajout de chambres de câbles, de barrières et de structures de protection. La classe de refroidissement doit être évaluée selon la géométrie installée et non selon le plan d'ensemble général non encombré.

Erreurs courantes dans le choix d'un ONAN extérieur

Une erreur fréquente consiste à considérer l'ONAN comme le choix par défaut dès que la puissance assignée semble modérée. L'acceptabilité thermique dépend de bien davantage que du nombre de kVA. Les harmoniques provenant des convertisseurs, redresseurs et variateurs de vitesse peuvent accroître les pertes dans les enroulements et les parties structurelles. Si l'application comporte une charge non linéaire, les pertes supplémentaires et le comportement des points chauds peuvent nécessiter une évaluation du refroidissement plus prudente.

Une autre erreur consiste à supposer qu'une surcharge occasionnelle est sans conséquence parce que le site est extérieur. L'air extérieur ne fournit pas automatiquement une réserve supplémentaire. Si une température ambiante élevée coïncide avec des périodes de surcharge, le transformateur peut disposer d'une marge thermique inférieure aux prévisions. Les surcharges répétées de courte durée peuvent être particulièrement trompeuses, car la température globale de l'huile peut rester modérée tandis que les points chauds des enroulements subissent des variations beaucoup plus élevées.

Il est également fréquent de négliger l'accès pour la maintenance au stade du choix. L'ONAN réduit les opérations courantes liées aux ventilateurs, mais nécessite toujours un accès pour l'échantillonnage de l'huile, l'inspection des traversées, le contrôle des joints, le nettoyage des radiateurs et les analyses infrarouges. Si le transformateur est enfermé dans une travée étroite ou entouré de tranchées de câbles et de clôtures, l'avantage théorique en matière de maintenance devient moins significatif.

Les hypothèses de transport constituent un autre problème. Les grands radiateurs peuvent être expédiés séparément afin de respecter les limites d'itinéraire en largeur ou en hauteur. Si l'assemblage sur site est contraint ou s'il existe un risque de dommage lors du levage et du boulonnage, la séquence d'installation doit être comprise suffisamment tôt. Une conception ONAN dotée de grandes batteries de radiateurs externes peut être simple à exploiter tout en exigeant une exécution soigneuse de l'assemblage sur site.

Conditions d'installation favorables à un fonctionnement ONAN fiable

La hauteur de la dalle, sa planéité et les détails du confinement étanche à l'huile sont généralement étudiés pour des raisons structurelles et environnementales, mais ils influencent également la faisabilité du refroidissement. Une installation de niveau contribue à maintenir la répartition prévue de l'huile et à réduire les contraintes évitables sur les traversées et la tuyauterie. Les dégagements autour des faces des radiateurs et sous les coffrets de câbles doivent permettre une libre circulation de l'air et un nettoyage courant. L'accumulation de débris provenant des mauvaises herbes, des matériaux d'emballage ou de la poussière portée par le vent peut compromettre la circulation naturelle de l'air plus qu'on ne le prévoit.

La conception de l'entrée des câbles extérieurs et des terminaisons doit éviter la création de poches de chaleur adjacentes à la cuve. Des enveloppes métalliques étroitement disposées autour des connexions basse tension peuvent piéger la chaleur et la réfléchir vers la paroi du transformateur. Il en va de même pour les couvertures temporaires ou les écrans contre les intempéries ajoutés après la mise en service. De petites modifications sur site peuvent modifier suffisamment l'environnement thermique pour avoir un effet sur de longues périodes de fonctionnement.

La mise en service doit comprendre davantage que les contrôles d'isolement et de rapport de transformation. Le comportement initial sous charge, l'évolution de la température de l'huile supérieure, l'uniformité de la température de surface des refroidisseurs et tout signe de restriction de la circulation d'huile méritent d'être observés pendant la première période de charge prolongée. Des températures inégales des radiateurs peuvent indiquer des problèmes de circulation, des vannes obstruées lorsque des radiateurs démontables sont utilisés, ou la présence d'air emprisonné à traiter conformément à la procédure de remplissage et de purge du fabricant.

Les exigences de maintenance sont réduites, mais non inexistantes

Un transformateur ONAN élimine la maintenance des ventilateurs, mais l'environnement extérieur continue de déterminer les besoins d'inspection courante. Les surfaces des radiateurs peuvent accumuler de la poussière, des fibres de graines, des dépôts salins ou un film huileux provenant d'activités industrielles voisines. Les intervalles de nettoyage dépendent du site. Dans de nombreux endroits, une inspection visuelle permet de déterminer si les dépôts sont seulement esthétiques ou s'ils sont suffisamment denses pour perturber la circulation de l'air et le transfert thermique.

L'état de l'huile reste essentiel. La pénétration d'humidité par des joints vieillissants, les problèmes de reniflard sur les conceptions avec conservateur ou les cycles thermiques peuvent progressivement affecter les performances diélectriques et thermiques. L'analyse des gaz dissous, les essais d'humidité et la recherche de fuites ou de dommages au revêtement restent pertinents, que le transformateur soit refroidi passivement ou non. L'absence de ventilateurs ne diminue pas la nécessité de surveiller l'état du système isolant.

L'inspection infrarouge peut être particulièrement utile à l'extérieur, car elle peut révéler des points chauds locaux au niveau des bornes, des connexions ou de certaines sections de radiateurs en fonctionnement normal. Les résultats doivent être interprétés avec soin en tenant compte de l'exposition solaire et de l'émissivité. Une surface chauffée par le soleil en fin d'après-midi peut sembler plus chaude pour des raisons sans rapport avec la charge interne.

Comparaison de l'ONAN avec le passage à l'ONAF

Lorsque la marge de fonctionnement est étroite, la décision revient souvent à déterminer si le projet préfère un transformateur ONAN plus grand ou une unité plus petite dotée d'étages assistés par ventilateurs. Une conception passive plus grande peut occuper davantage d'espace et augmenter le poids de transport, mais elle évite les composants auxiliaires de refroidissement. Une configuration ONAF peut réduire la taille de la cuve pour une même charge de pointe, mais elle introduit des commandes, une maintenance des ventilateurs, une planification des pièces de rechange et des modes de défaillance propres aux équipements de refroidissement.

La comparaison doit inclure le cycle de charge réel. Si la charge de pointe est rare et brève, un transformateur ONAN dimensionné avec une marge prudente peut être plus facile à exploiter sur le long terme. Si la charge élevée est fréquente, si la température ambiante est élevée ou si une extension future est probable, le refroidissement forcé peut offrir une réserve utile. Aucune option n'est automatiquement supérieure ; le meilleur choix dépend de la capacité de l'installation extérieure à assurer une dissipation thermique passive avec une réserve thermique acceptable.

Dans de nombreuses applications extérieures, un transformateur onan constitue la bonne réponse lorsque la conception thermique correspond au site réel plutôt qu'à un site idéalisé. Des voies d'air dégagées, des hypothèses réalistes concernant la température ambiante, une variation de charge maîtrisable et une capacité suffisante des radiateurs sont généralement plus importantes que les préférences générales pour un refroidissement simple ou avancé. Une fois ces conditions soigneusement examinées, le choix tend à devenir évident.
