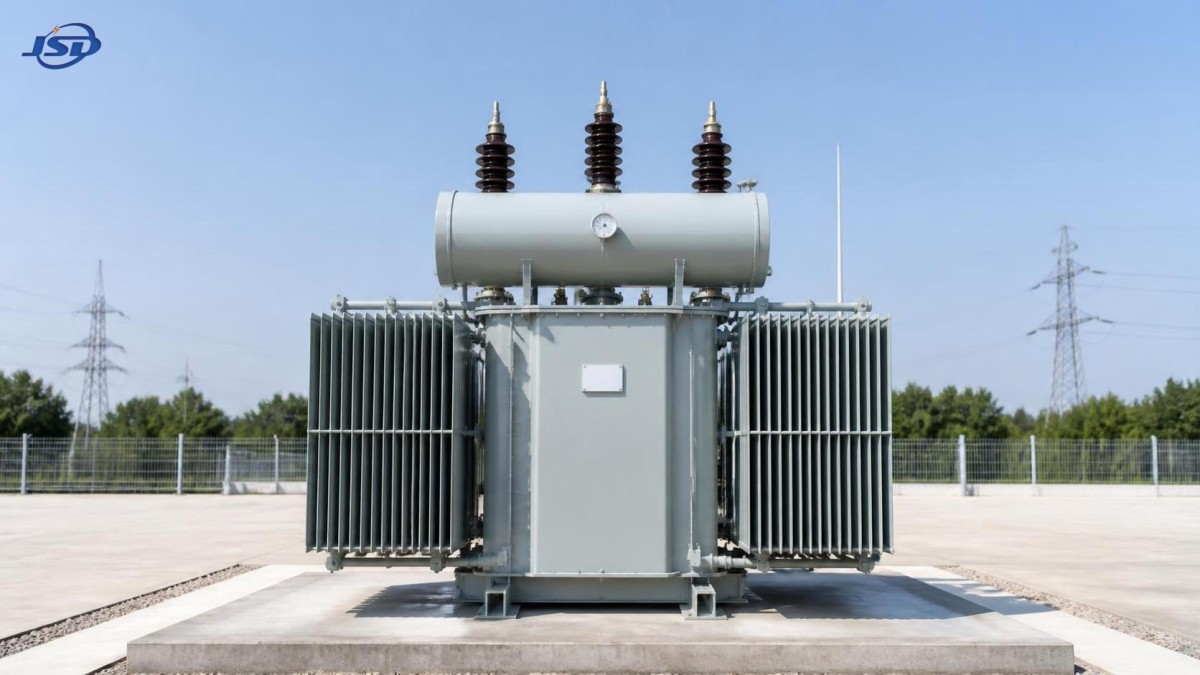

Quando um transformador ONAN é a escolha certa de resfriamento para uso externo

Um transformador ONAN é a escolha correta de resfriamento externo quando a carga necessária pode ser suportada com circulação natural do óleo isolante e fluxo de ar natural ao redor do tanque, sem depender de ventiladores ou bombas. Na prática, isso geralmente se adequa a instalações onde o perfil de carga diário é estável ou moderadamente variável, as condições ambientais são conhecidas e o projeto valoriza simplicidade mecânica, baixa demanda de energia auxiliar e manutenção direta. Se o transformador puder permanecer dentro de sua elevação de temperatura permitida nessas condições de local, o ONAN frequentemente se torna a opção mais robusta, em vez da mais básica.

O ambiente externo é importante porque a rejeição de calor nunca é julgada apenas pela potência nominal da placa. Uma unidade colocada ao ar livre com espaçamento claro, exposição solar moderada e sem recirculação de ar quente se comporta de forma diferente da mesma classificação instalada dentro de um invólucro de parede apertado ou perto de outras fontes de calor. Um projeto ONAN depende da convecção em ambos os lados do caminho térmico: o óleo deve subir através dos enrolamentos e radiadores, e o ar deve se mover pelas superfícies de resfriamento externas. Quando ambos os fluxos permanecem desobstruídos, o arranjo pode ser estável por longos períodos de serviço com menos peças móveis para inspecionar ou substituir.

O arranjo físico usual é familiar: um tanque selado ou equipado com conservador, núcleo e enrolamentos imersos em óleo mineral ou outro fluido isolante especificado, e paredes corrugadas ou bancos de radiadores dimensionados para dissipar calor sob condições nominais. Enrolamentos de cobre ou alumínio podem ser usados dependendo dos objetivos do projeto. A qualidade do aço do núcleo, a pressão de aperto, a geometria dos dutos do enrolamento e a área da superfície do radiador influenciam se o resfriamento natural é adequado. Dois transformadores com classificações de kVA semelhantes podem se comportar de forma diferente se um tiver dutos de enrolamento mais apertados, bancos de radiadores menores ou um layout de tanque menos favorável para a circulação de óleo.

Onde o ONAN se adequa bem ao serviço externo

Subestações externas com carregamento de alimentador previsível são uma aplicação comum. O mesmo vale para pontos de distribuição industrial onde a carga do processo é substancial, mas não marcada por picos repetidos de curta duração além da capacidade térmica contínua do transformador. Em sistemas de balanceamento de plantas eólicas e solares, o ONAN também pode fazer sentido quando os padrões de saída, a temperatura do local e o posicionamento do transformador não forçam uma classe de resfriamento mais alta. A ausência de motores de ventilador e fiação de controle pode ser especialmente útil em locais remotos onde o equipamento auxiliar adiciona carga de manutenção e pontos de falha.

Um transformador ONAN também pode ser apropriado onde poeira, ar salino ou insetos tornariam os sistemas de ar forçado mais difíceis de manter. Os ventiladores puxam contaminantes para os dutos de resfriamento e através das superfícies do radiador; o resfriamento natural do ar reduz esse efeito de ingestão ativa. Isso não elimina o risco de contaminação, especialmente em ambientes costeiros ou com muito cimento, mas pode diminuir a taxa na qual os depósitos interferem no desempenho térmico.

Outra boa combinação é qualquer instalação que queira baixa dependência de energia de serviço da estação. Equipamentos de resfriamento forçado normalmente precisam de uma fonte auxiliar confiável, lógica de controle, proteção para circuitos de motor e testes funcionais periódicos. O ONAN evita a maior parte disso. Se o transformador deve permanecer operacional durante distúrbios auxiliares da estação, um modo de resfriamento passivo tem vantagens óbvias.

Dito isso, o “uso externo” por si só não é suficiente para justificar o ONAN. Um local quente com pouca movimentação de ar, alta altitude, superfícies escuras expostas ao sol intenso e carregamento contínuo próximo ao limite pode levar o projeto para ONAF ou outra classe de resfriamento. A questão certa é se o desempenho térmico passivo permanece aceitável após as penalidades reais de instalação serem consideradas.

Condições térmicas que determinam a decisão

O perfil de carga é frequentemente a primeira linha divisória. Um transformador atendendo a uma demanda diurna estável ou um alimentador com longos platôs operacionais é mais fácil de avaliar sob resfriamento ONAN do que um exposto a picos de sobrecarga repetidos. O resfriamento natural responde mais lentamente do que o resfriamento forçado porque não há aumento ativo na transferência de calor do lado do ar quando a temperatura sobe. Se forem esperadas sobrecargas curtas, o modelo térmico deve considerar a constante de tempo do óleo, a elevação do ponto quente do enrolamento e o período de recuperação, em vez de confiar apenas na carga média.

A temperatura ambiente deve ser tratada como uma condição do local, não uma suposição de catálogo. Um transformador externo em um clima temperado com resfriamento noturno pode ter um desempenho confortável sob operação ONAN. A mesma unidade em uma base de concreto em uma região de alto calor, com calor radiante de equipamentos próximos e pouco alívio noturno, pode ter muito pouca margem térmica. A altitude também importa porque a menor densidade do ar reduz a eficácia do resfriamento. Em altitude suficiente, o resfriamento natural do ar se torna menos eficaz, mesmo que a classificação do transformador pareça aceitável em condições padrão.

O vento pode ajudar ou atrapalhar dependendo do layout. O fluxo de ar natural leve sobre os radiadores é benéfico, mas a recirculação turbulenta entre paredes, cercas e equipamentos adjacentes pode prender o ar quente perto do tanque. O posicionamento próximo a barreiras, invólucros acústicos ou paredes corta-fogo pode reduzir o desempenho efetivo de um transformador ONAN, a menos que as folgas e os caminhos de ventilação sejam considerados durante o layout civil e mecânico.

O carregamento solar é frequentemente subestimado. O sol direto no tanque e nos radiadores aumenta a temperatura da superfície externa e reduz o gradiente de temperatura disponível para dissipação de calor. Em pátios expostos, o efeito pode ser significativo o suficiente para reduzir a margem operacional durante o período mais quente do dia. Estruturas de sombra são às vezes consideradas, mas não devem bloquear o movimento vertical do ar ao redor das superfícies de resfriamento. Um dossel mal projetado pode resolver uma fonte de calor enquanto cria outro problema.

Quando o resfriamento passivo é preferível ao resfriamento forçado

Há situações em que o ONAN é escolhido não porque o transformador é pequeno, mas porque a simplicidade operacional supera o benefício de estágios de resfriamento mais altos. Sistemas assistidos por ventiladores aumentam a flexibilidade de classificação, mas também adicionam dispositivos que envelhecem de forma diferente do próprio transformador. Motores, contatores, controles termostáticos, terminações de fiação e pás de ventilador precisam de inspeção. Em locais externos isolados, esse escopo extra de manutenção pode ser mais difícil de justificar do que aceitar uma classificação ONAN mais baixa, mas termicamente segura.

O ruído também pode influenciar a escolha do resfriamento. O ruído do ventilador pode ser indesejável perto de limites residenciais, edifícios ou áreas sensíveis da planta. Um transformador ONAN ainda produz som relacionado ao núcleo e à carga, mas evita a contribuição acústica adicional de ventiladores em funcionamento. Se o projeto já estiver próximo de um limite de ruído, o resfriamento passivo pode fornecer mais liberdade de layout.

Outra vantagem aparece durante a operação com baixa carga. Os sistemas de ar forçado podem ligar e desligar, o que adiciona desgaste de comutação e problemas de controle intermitentes ao longo do tempo. A operação ONAN é inerentemente contínua e passiva. Para aplicações onde o transformador passa a maior parte de sua vida abaixo da classificação de pico, o arranjo mais simples pode ser um ajuste de engenharia melhor do que instalar capacidade de resfriamento extra que é apenas ocasionalmente necessária.

Detalhes de projeto que merecem revisão antes da aprovação

A configuração do radiador merece atenção especial. Um projeto de radiador com bancos, com passagem de óleo adequada e área de aleta externa, geralmente tem melhor desempenho do que um arranjo compacto apertado para conveniência de transporte. Paredes de tanque corrugadas podem ser adequadas para algumas classificações, mas, uma vez que o dever térmico aumenta, radiadores dedicados geralmente fornecem área de superfície mais confiável. A questão não é simplesmente quantos painéis de radiador estão presentes, mas se seu espaçamento, coletores de óleo e exposição externa permitem circulação natural eficaz.

O projeto do caminho do óleo dentro da parte ativa é igualmente importante. O resfriamento natural depende do fluxo impulsionado pela flutuabilidade através dos dutos do enrolamento. Se os dutos verticais, espaçadores e barreiras não estiverem dispostos para suportar a circulação suave, os pontos quentes do enrolamento podem subir mais rápido do que a temperatura média do óleo do topo sugere. Esta é uma razão pela qual a revisão detalhada do projeto térmico é mais importante do que suposições amplas, como “transformadores externos resfriam bem ao ar livre.”

O acabamento da superfície e a proteção contra corrosão também devem ser combinados com o ambiente. O serviço externo expõe o tanque, radiadores, conservador, ferragens e superfícies da caixa de cabos à radiação ultravioleta, umidade e possivelmente contaminantes industriais. Um sistema de revestimento que resiste a descascamento e corrosão ajuda a preservar a transferência de calor porque ferrugem pesada e falha do revestimento podem degradar as superfícies externas ao longo do tempo. Em condições costeiras ou atmosferas quimicamente agressivas, a seleção de material para fixadores, conexões de radiador e interfaces de juntas se torna mais significativa.

O arranjo da bucha pode afetar indiretamente a adequação do resfriamento. Caixas de cabos montadas lateralmente, terminações de alta corrente ou interfaces de dutos de barramento confinados podem restringir o envelope de ar claro ao redor do tanque. Em alguns layouts, um transformador que é termicamente aceitável na forma autônoma se torna marginal após a fixação de câmaras de cabos, barreiras e estruturas de proteção. A classe de resfriamento deve ser julgada na geometria instalada, não no desenho de arranjo geral desobstruído.

Erros comuns na seleção de ONAN externo

Um erro frequente é tratar o ONAN como a escolha padrão sempre que a potência nominal parece moderada. A aceitabilidade térmica depende de mais do que o número de kVA. O conteúdo harmônico de conversores, retificadores e acionamentos de velocidade variável pode aumentar as perdas nos enrolamentos e peças estruturais. Se a aplicação incluir carga não linear, perdas parasitas e comportamento de ponto quente podem exigir uma avaliação de resfriamento mais conservadora.

Outro erro de julgamento é assumir que a sobrecarga ocasional é inofensiva porque o local é externo. O ar externo não fornece automaticamente reserva extra. Se a alta temperatura ambiente coincidir com períodos de sobrecarga, o transformador pode ter menos margem térmica do que o esperado. Sobrecargas repetidas de curta duração podem ser particularmente enganosas porque a temperatura média do óleo pode permanecer moderada enquanto os pontos quentes do enrolamento ciclam muito mais alto.

Também é comum negligenciar o acesso à manutenção durante a fase de seleção. O ONAN reduz o trabalho de rotina associado aos ventiladores, mas ainda requer acesso para amostragem de óleo, inspeção de buchas, verificação de juntas, limpeza do radiador e varredura infravermelha. Se o transformador for encaixado em uma baia estreita ou apertado por valas de cabos e cercas, a vantagem teórica de manutenção se torna menos significativa.

As suposições de transporte criam outro problema. Radiadores grandes podem ser enviados desmontados para atender aos limites de rota em largura ou altura. Se a montagem no local for restrita, ou se houver risco de danos de manuseio durante a elevação e aparafusamento, a sequência de instalação precisa ser compreendida no início. Um projeto ONAN com extensos bancos de radiadores externos pode ser simples na operação e ainda assim exigir disciplina de montagem cuidadosa no local.

Condições de instalação que suportam a operação confiável do ONAN

A elevação da base, nivelamento e detalhes de contenção à prova de óleo são geralmente discutidos por razões estruturais e ambientais, mas também afetam a praticidade do resfriamento. Uma instalação nivelada ajuda a manter a distribuição de óleo pretendida e reduz o estresse evitável em buchas e tubulações. A folga ao redor das faces do radiador e abaixo das caixas de cabos deve permitir a livre circulação de ar e limpeza de rotina. O acúmulo de detritos de ervas daninhas, materiais de embalagem ou poeira transportada pode comprometer o fluxo de ar natural mais do que o esperado.

O projeto de entrada e terminação de cabos externos deve evitar a criação de bolsas de calor adjacentes ao tanque. Invólucros metálicos apertados em torno de conexões de baixa tensão podem prender o calor e refleti-lo de volta para a parede do transformador. O mesmo se aplica a tampas temporárias ou proteções climáticas adicionadas após a comissionamento. Pequenas modificações no local podem alterar o ambiente térmico o suficiente para importar ao longo de longos períodos operacionais.

O comissionamento deve incluir mais do que verificações de isolamento e relação. O comportamento inicial da carga, a tendência da temperatura do óleo do topo, a uniformidade da temperatura da superfície do cooler e qualquer sinal de fluxo de óleo restrito valem a pena ser observados durante o primeiro período de carregamento sustentado. Temperaturas irregulares do radiador podem indicar problemas de circulação, válvulas bloqueadas se radiadores destacáveis forem usados ou ar preso que precisa ser tratado de acordo com o procedimento de enchimento e ventilação do fabricante.

As expectativas de manutenção são menores, não ausentes

Um transformador ONAN remove a manutenção do ventilador da equação, mas o ambiente externo ainda impulsiona as necessidades de inspeção de rotina. As superfícies do radiador podem acumular poeira, fibras de sementes, depósitos de sal ou película oleosa de atividades industriais próximas. Os intervalos de limpeza dependem do local. Em muitos lugares, a inspeção visual mostrará se os depósitos são apenas cosméticos ou densos o suficiente para interferir no fluxo de ar e na transferência de calor.

A condição do óleo continua central. A entrada de umidade através de vedações envelhecidas, problemas de respiro em projetos de conservador ou ciclagem de temperatura podem afetar gradualmente o desempenho dielétrico e térmico. A análise de gases dissolvidos, teste de umidade e inspeção de vazamentos ou danos à pintura permanecem relevantes, independentemente de o transformador ser resfriado passivamente ou não. A falta de ventiladores não reduz a necessidade de monitorar a saúde do sistema isolante.

A inspeção infravermelha pode ser particularmente útil ao ar livre porque pode revelar pontos quentes locais em terminais, conexões ou seções do radiador durante o serviço normal. As descobertas devem ser interpretadas cuidadosamente, levando em consideração a exposição ao sol e a emissividade. Uma superfície aquecida pelo sol no final da tarde pode parecer mais quente por razões não relacionadas ao carregamento interno.

Como o ONAN se compara à atualização para ONAF

Onde a margem operacional é estreita, a decisão geralmente se resume a se o projeto prefere um transformador ONAN maior ou uma unidade menor com estágios assistidos por ventilador. Um projeto passivo maior pode ocupar mais espaço e adicionar peso de transporte, mas evita componentes auxiliares de resfriamento. Um arranjo ONAF pode reduzir o tamanho do tanque para o mesmo dever de pico, mas introduz controles, manutenção do ventilador, planejamento de peças de reposição e modos de falha associados ao próprio equipamento de resfriamento.

A comparação deve incluir o ciclo de dever real. Se o carregamento de pico é raro e curto, um transformador ONAN dimensionado de forma conservadora pode ser mais fácil de conviver ao longo do tempo. Se o carregamento alto é frequente, a temperatura ambiente é elevada ou a expansão futura é provável, o resfriamento forçado pode oferecer margem útil. Nenhuma opção é automaticamente superior; a melhor escolha depende se a instalação externa pode suportar a rejeição passiva de calor com reserva térmica aceitável.

Em muitas aplicações externas, um transformador onan é a resposta certa quando o projeto térmico corresponde ao local real, em vez de um idealizado. Caminhos de ar claros, suposições ambientais realistas, variação de carga gerenciável e capacidade de radiador suficiente geralmente importam mais do que preferências amplas por resfriamento simples ou avançado. Uma vez que essas condições são revisadas cuidadosamente, a escolha tende a se tornar direta.
