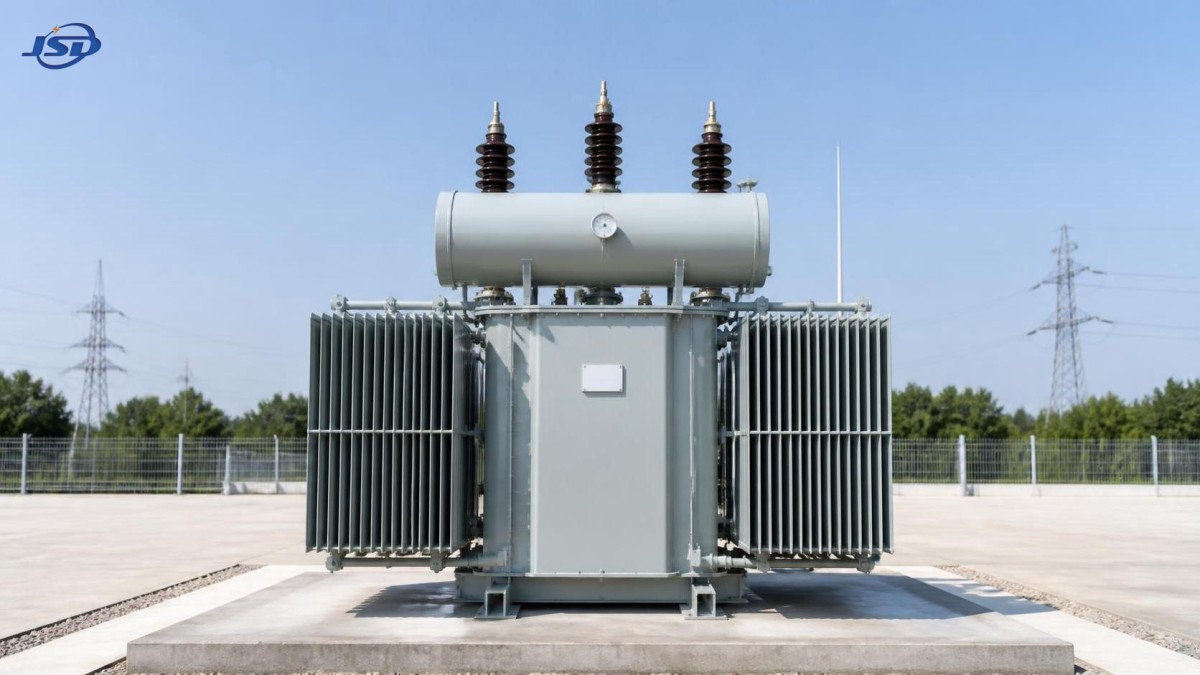

متى يكون محول ONAN خيار التبريد المناسب للاستخدام الخارجي

يُعدّ محوّل ONAN الخيار الأمثل للتبريد الخارجي عندما يُمكن تلبية الحمل المطلوب من خلال الدوران الطبيعي لزيت العزل وتدفق الهواء الطبيعي حول الخزان، دون الحاجة إلى مراوح أو مضخات. عمليًا، يُناسب هذا عادةً المنشآت التي يكون فيها الحمل اليومي ثابتًا أو متغيرًا بشكل معتدل، وتكون فيها الظروف المحيطة معروفة، ويُولي المشروع أهمية للبساطة الميكانيكية، وانخفاض استهلاك الطاقة الإضافية، وسهولة الصيانة. إذا استطاع المحوّل الحفاظ على ارتفاع درجة حرارته ضمن النطاق المسموح به في ظل ظروف الموقع هذه، فإنّ ONAN غالبًا ما يُصبح الخيار الأمثل من حيث المتانة وليس الخيار الأبسط.

يُعدّ الموقع الخارجي عاملاً مهماً، إذ لا يُمكن الحكم على كفاءة التبريد من خلال بيانات لوحة البيانات فقط. فالوحدة الموضوعة في الهواء الطلق مع وجود مساحة كافية، وتعرض معتدل لأشعة الشمس، وعدم وجود إعادة تدوير للهواء الساخن، تتصرف بشكل مختلف عن الوحدة ذات المواصفات نفسها المثبتة داخل جدار مغلق أو بالقرب من مصادر حرارة أخرى. يعتمد تصميم نظام ONAN على الحمل الحراري على جانبي المسار الحراري: يجب أن يرتفع الزيت عبر الملفات والمشعات، ويجب أن يتحرك الهواء عبر أسطح التبريد الخارجية. عندما يكون كلا التدفقين غير معاق، يمكن أن يكون النظام مستقراً لفترات خدمة طويلة مع عدد أقل من الأجزاء المتحركة التي تحتاج إلى فحص أو استبدال.

التصميم المادي المعتاد مألوف: خزان محكم الإغلاق أو مزود بخزان تعويض، وقلب وملفات مغمورة في زيت معدني أو سائل عازل آخر محدد، وجدران مموجة أو مجموعات مشعات مصممة لتبديد الحرارة في ظل ظروف التشغيل المقدرة. يمكن استخدام ملفات من النحاس أو الألومنيوم حسب أهداف التصميم. تؤثر جودة فولاذ القلب، وضغط التثبيت، وهندسة قناة الملفات، ومساحة سطح المشع، جميعها على كفاية التبريد الطبيعي. قد يتصرف محولان كهربائيان ذوا تصنيفات كيلو فولت أمبير متشابهة بشكل مختلف إذا كان أحدهما يحتوي على قنوات ملفات أضيق، أو مجموعات مشعات أصغر، أو تصميم خزان أقل ملاءمة لدوران الزيت.

حيث يناسب منتج ONAN الاستخدام الخارجي بشكل جيد

تُعدّ المحطات الفرعية الخارجية ذات الأحمال المغذية المتوقعة خيارًا شائعًا. وكذلك نقاط التوزيع الصناعية حيث يكون حمل العملية كبيرًا ولكنه لا يتسم بذروات قصيرة الأجل متكررة تتجاوز القدرة الحرارية المستمرة للمحول. في أنظمة الطاقة الشمسية وطاقة الرياح، يُمكن أن يكون استخدام نظام التبريد الخارجي (ONAN) مُجديًا أيضًا عندما لا تُجبر أنماط الإنتاج ودرجة حرارة الموقع وموقع المحول على استخدام فئة تبريد أعلى. يُمكن أن يكون غياب محركات المراوح وأسلاك التحكم مفيدًا بشكل خاص في المواقع النائية حيث تُضيف المعدات المساعدة عبئًا على الصيانة ونقاط أعطال.

يُعدّ محوّل ONAN خيارًا مناسبًا أيضًا في الأماكن التي يصعب فيها صيانة أنظمة التبريد بالهواء القسري بسبب الغبار أو الهواء المحمّل بالملح أو الحشرات. تعمل المراوح على سحب الملوثات إلى قنوات التبريد وعبر أسطح المشعات، بينما يقلل التبريد الطبيعي بالهواء من تأثير هذا السحب النشط. لا يُزيل هذا خطر التلوث تمامًا، خاصةً في البيئات الساحلية أو ذات المحتوى الإسمنتي العالي، ولكنه قد يُبطئ من معدل تأثير الرواسب على الأداء الحراري.

يُعدّ نظام ONAN خيارًا مثاليًا لأي منشأة تتطلب تقليل الاعتماد على مصدر الطاقة الرئيسي للمحطة. عادةً ما تحتاج معدات التبريد القسري إلى مصدر طاقة احتياطي موثوق، ونظام تحكم منطقي، وحماية لدوائر المحركات، واختبارات تشغيل دورية. يتجنب نظام ONAN معظم هذه المتطلبات. إذا كان من الضروري أن يبقى المحول قابلاً للتشغيل أثناء انقطاعات التيار الاحتياطي للمحطة، فإن وضع التبريد السلبي يوفر مزايا واضحة.

مع ذلك، فإنّ "الاستخدام الخارجي" وحده لا يكفي لتبرير استخدام نظام ONAN. فالموقع الحار ذو التهوية الضعيفة، والارتفاع الشاهق، والأسطح الداكنة المعرضة لأشعة الشمس الحارقة، والحمل الحراري المستمر القريب من الحد الأقصى، قد يدفع التصميم نحو نظام ONAF أو فئة تبريد أخرى. والسؤال الصحيح هو ما إذا كان الأداء الحراري السلبي يظل مقبولاً بعد احتساب تكاليف التركيب الفعلية.

الظروف الحرارية التي تحدد مصير القرار

غالبًا ما يكون منحنى الحمل هو المعيار الأول للفصل بين المتغيرات. فالمحول الذي يخدم طلبًا مستقرًا خلال النهار أو مغذيًا ذي فترات تشغيل مستقرة طويلة، يكون تقييمه أسهل في ظل التبريد الطبيعي (ONAN) مقارنةً بالمحول المعرض لارتفاعات متكررة في الحمل الزائد. ويستجيب التبريد الطبيعي ببطء أكبر من التبريد القسري لعدم وجود تعزيز فعال لانتقال الحرارة من جانب الهواء عند ارتفاع درجة الحرارة. وفي حال توقع حدوث أحمال زائدة قصيرة، يجب أن يأخذ النموذج الحراري في الاعتبار ثابت الزمن للزيت، وارتفاع درجة حرارة البقعة الساخنة في الملفات، وفترة التعافي، بدلًا من الاعتماد على متوسط الحمل فقط.

يجب التعامل مع درجة الحرارة المحيطة كشرط أساسي للموقع، وليس مجرد افتراض في الكتالوج. قد يعمل محول كهربائي خارجي في مناخ معتدل مع تبريد ليلي بكفاءة عالية عند تشغيله بنظام ONAN. أما نفس الوحدة الموضوعة على قاعدة خرسانية في منطقة ذات حرارة عالية، مع تعرضها للحرارة الإشعاعية من المعدات المجاورة وقلة التبريد الليلي، فقد لا يكون لديها هامش حراري كافٍ. كما أن الارتفاع عامل مهم، لأن انخفاض كثافة الهواء يقلل من فعالية التبريد. عند الارتفاعات العالية، يصبح التبريد الطبيعي بالهواء أقل فعالية حتى لو بدت قدرة المحول مقبولة في الظروف القياسية.

قد يكون للرياح تأثير إيجابي أو سلبي حسب تصميم النظام. يُعدّ تدفق الهواء الطبيعي الخفيف عبر المشعات مفيدًا، لكن إعادة تدوير الهواء المضطرب بين الجدران والأسوار والمعدات المجاورة قد يحبس الهواء الساخن بالقرب من الخزان. قد يؤدي وضع محول ONAN بالقرب من الحواجز أو العوازل الصوتية أو جدران الحماية من الحريق إلى تقليل كفاءته، ما لم تُراعَ المسافات الآمنة ومسارات التهوية أثناء أعمال التصميم المدني والميكانيكي.

غالبًا ما يُستهان بالتأثيرات الشمسية. فالتعرض المباشر لأشعة الشمس على الخزان والمشعات يرفع درجة حرارة السطح الخارجي ويقلل من تدرج الحرارة المتاح لتبديد الحرارة. في الساحات المكشوفة، قد يكون هذا التأثير كبيرًا لدرجة تضييق هامش التشغيل خلال أشد ساعات اليوم حرارة. تُؤخذ هياكل التظليل في الاعتبار أحيانًا، ولكن يجب ألا تعيق حركة الهواء الرأسية حول أسطح التبريد. فالمظلة سيئة التصميم قد تحل مشكلة حرارية واحدة بينما تخلق مشكلة أخرى.

عندما يكون التبريد السلبي أفضل من التبريد القسري

في بعض الحالات، يُختار نظام ONAN ليس لصغر حجم المحول، بل لأن سهولة التشغيل تفوق فائدة مراحل التبريد الإضافية. تزيد أنظمة التبريد بالمراوح من مرونة تصنيف القدرة، لكنها تضيف أيضًا مكونات تتلف مع مرور الوقت بشكل مختلف عن المحول نفسه. فالمحركات، والموصلات، وأجهزة التحكم الحراري، ونهايات الأسلاك، وشفرات المراوح، جميعها تحتاج إلى فحص. في المواقع الخارجية المعزولة، قد يصعب تبرير نطاق الصيانة الإضافي هذا مقارنةً بقبول تصنيف ONAN أقل ولكنه آمن حراريًا.

قد يؤثر الضجيج أيضًا على اختيار نظام التبريد. فضوضاء المراوح قد تكون غير مرغوب فيها بالقرب من المناطق السكنية أو المباني أو المناطق الحساسة في المصانع. يُصدر محول ONAN صوتًا ناتجًا عن تشغيل القلب والحمل، ولكنه يتجنب الضوضاء الإضافية الناتجة عن المراوح. إذا كان المشروع يقع بالفعل بالقرب من الحد المسموح به للضوضاء، فقد يوفر التبريد السلبي مرونة أكبر في تصميم الموقع.

تظهر ميزة أخرى أثناء التشغيل عند الأحمال المنخفضة. قد تعمل أنظمة التبريد بالهواء القسري بشكل متقطع، مما يزيد من تآكل المفاتيح ومشاكل التحكم المتقطعة بمرور الوقت. أما تشغيل نظام ONAN فهو مستمر وسلبي بطبيعته. بالنسبة للتطبيقات التي يقضي فيها المحول معظم عمره التشغيلي دون ذروة قدرته، قد يكون الترتيب الأبسط خيارًا هندسيًا أفضل من تركيب سعة تبريد إضافية لا تُستخدم إلا في بعض الأحيان.

تفاصيل التصميم تستحق المراجعة قبل الموافقة

يستحق تصميم المشعات اهتمامًا دقيقًا. غالبًا ما يكون تصميم المشعات المتراصة، مع ممر زيت كافٍ ومساحة زعانف خارجية مناسبة، أفضل أداءً من التصميمات المدمجة المصممة لسهولة النقل. قد تكون جدران الخزانات المموجة مناسبة لبعض القدرات، ولكن مع ازدياد الحمل الحراري، توفر المشعات المخصصة عادةً مساحة سطح أكثر موثوقية. لا يقتصر السؤال على عدد ألواح المشعات فحسب، بل يشمل أيضًا ما إذا كانت المسافة بينها، وموزعات الزيت، وتعرضها الخارجي يسمح بدوران طبيعي فعال.

يُعدّ تصميم مسار الزيت داخل الجزء الفعال بنفس أهمية تصميم مسار الزيت. يعتمد التبريد الطبيعي على تدفق الزيت بفعل الطفو عبر قنوات الملفات. إذا لم تُصمّم القنوات الرأسية والفواصل والحواجز بشكل يدعم دورانًا سلسًا للزيت، فقد ترتفع درجة حرارة النقاط الساخنة في الملفات أسرع مما تشير إليه درجة حرارة الزيت الكلية. هذا أحد الأسباب التي تجعل مراجعة التصميم الحراري التفصيلية أكثر أهمية من الافتراضات العامة مثل "المحولات الخارجية تبرد جيدًا في الهواء الطلق".

ينبغي أن تتناسب تشطيبات الأسطح وخصائص الحماية من التآكل مع البيئة المحيطة. فالاستخدام الخارجي يُعرّض الخزان، والمشعات، وخزان التمدد، والأجزاء المعدنية، وأسطح صندوق الكابلات للأشعة فوق البنفسجية والرطوبة، وربما الملوثات الصناعية. ويساعد نظام الطلاء المقاوم للتقشر والتآكل على الحفاظ على نقل الحرارة، لأن الصدأ الشديد وتلف الطلاء قد يؤديان إلى تدهور الأسطح الخارجية بمرور الوقت. وفي المناطق الساحلية أو البيئات ذات المحتوى الكيميائي العالي، يصبح اختيار المواد المستخدمة في المثبتات، ووصلات المشعات، وحشوات منع التسرب أكثر أهمية.

قد يؤثر ترتيب البطانات بشكل غير مباشر على ملاءمة التبريد. فصناديق الكابلات الجانبية، أو نهايات التيار العالي، أو وصلات قنوات التوصيل الضيقة، قد تحد من مساحة الهواء الصافي حول الخزان. في بعض التصاميم، يصبح المحول الذي يتمتع بكفاءة حرارية مقبولة في حالته القائمة بذاتها غير مناسب بعد تركيب حجرات الكابلات والحواجز وهياكل الحماية. لذا، ينبغي تقييم فئة التبريد بناءً على الشكل الهندسي المُركّب، وليس على الرسم التخطيطي العام غير المزدحم.

أخطاء شائعة في اختيار نظام ONAN الخارجي

من الأخطاء الشائعة اعتبار نظام ONAN الخيار الافتراضي كلما بدت القدرة المقدرة متوسطة. لا يقتصر القبول الحراري على قيمة kVA فقط، بل يعتمد على عوامل أخرى. فالمحتوى التوافقي الناتج عن المحولات والمقومات ومحركات السرعة المتغيرة قد يزيد من الفاقد في الملفات والأجزاء الهيكلية. وإذا كان التطبيق يتضمن حملاً غير خطي، فقد يتطلب الفاقد الضائع وسلوك النقاط الساخنة تقييمًا أكثر تحفظًا للتبريد.

من الأخطاء الشائعة الأخرى افتراض أن التحميل الزائد العرضي غير ضار لمجرد أن الموقع في الهواء الطلق. فالهواء الخارجي لا يوفر تلقائيًا احتياطيًا إضافيًا. إذا تزامنت درجات الحرارة المحيطة المرتفعة مع فترات التحميل الزائد، فقد يكون للمحول هامش حراري أقل من المتوقع. ويمكن أن تكون حالات التحميل الزائد المتكررة قصيرة المدة مضللة بشكل خاص، لأن درجة حرارة الزيت قد تبقى معتدلة بينما ترتفع درجة حرارة النقاط الساخنة في الملفات بشكل ملحوظ.

من الشائع أيضًا إغفال سهولة الوصول للصيانة خلال مرحلة الاختيار. يقلل نظام ONAN من أعمال الصيانة الروتينية المتعلقة بالمراوح، ولكنه لا يزال يتطلب الوصول لأخذ عينات الزيت، وفحص البطانات، وفحص الحشيات، وتنظيف المشعات، والمسح بالأشعة تحت الحمراء. إذا كان المحول محصورًا في حيز ضيق أو محاطًا بخنادق الكابلات والأسوار، فإن ميزة الصيانة النظرية تصبح أقل أهمية.

تُشكّل افتراضات النقل مشكلة أخرى. فقد تُشحن المشعات الكبيرة منفصلةً لتلبية قيود النقل المتعلقة بالعرض أو الارتفاع. إذا كانت عملية التجميع في الموقع محدودة، أو إذا كان هناك خطر تلف أثناء النقل والرفع والتثبيت، فيجب فهم تسلسل التركيب مُسبقًا. قد يكون تصميم ONAN ذو مجموعات المشعات الخارجية الواسعة بسيطًا في التشغيل، ولكنه مع ذلك يتطلب انضباطًا دقيقًا في التجميع في الموقع.

شروط التركيب التي تدعم التشغيل الموثوق به لشبكة ONAN

تُناقش عادةً تفاصيل ارتفاع وسادات التبريد، واستوائها، وعزل الزيت لأسباب هيكلية وبيئية، ولكنها تؤثر أيضًا على كفاءة التبريد. يساعد التركيب المستوي على الحفاظ على توزيع الزيت المطلوب ويقلل من الضغط غير الضروري على البطانات والأنابيب. يجب أن تسمح المساحة حول أسطح المشعات وتحت صناديق الكابلات بحركة هواء حرة وتنظيف دوري. قد يؤدي تراكم الحطام الناتج عن الأعشاب الضارة أو مواد التغليف أو الغبار المتطاير إلى إعاقة تدفق الهواء الطبيعي أكثر من المتوقع.

يجب أن يتجنب تصميم مداخل ومخارج الكابلات الخارجية تكوين جيوب حرارية بجوار الخزان. قد تحبس العلب المعدنية الملفوفة بإحكام حول وصلات الجهد المنخفض الحرارة وتعكسها باتجاه جدار المحول. وينطبق الأمر نفسه على الأغطية المؤقتة أو واقيات الطقس التي تُضاف بعد التشغيل. يمكن أن تُغير التعديلات الطفيفة في الموقع البيئة الحرارية بشكل كافٍ ليؤثر على فترات التشغيل الطويلة.

يجب أن تشمل عملية التشغيل أكثر من مجرد فحص العزل ونسبة الضغط. من المهم مراقبة سلوك الحمل الأولي، واتجاه درجة حرارة الزيت العلوي، وتجانس درجة حرارة سطح المبرد، وأي علامة على انخفاض تدفق الزيت خلال فترة التحميل المستمر الأولى. قد تشير درجات حرارة المشعات غير المتساوية إلى مشاكل في الدوران، أو انسداد الصمامات في حال استخدام مشعات قابلة للفصل، أو وجود هواء محبوس يجب معالجته وفقًا لإجراءات التعبئة والتهوية الخاصة بالشركة المصنعة.

توقعات الصيانة أقل، وليست معدومة.

يُغني محول ONAN عن صيانة المروحة، لكن الظروف الخارجية لا تزال تستدعي إجراء فحوصات دورية. قد تتراكم الأتربة وألياف البذور ورواسب الأملاح أو طبقات الزيت على أسطح المشعات نتيجة الأنشطة الصناعية المجاورة. وتختلف فترات التنظيف باختلاف الموقع. في كثير من الأحيان، يُظهر الفحص البصري ما إذا كانت الرواسب سطحية فقط أم كثيفة لدرجة تعيق تدفق الهواء وانتقال الحرارة.

تظل حالة الزيت عاملاً أساسياً. فدخول الرطوبة عبر موانع التسرب القديمة، ومشاكل التهوية في تصميمات خزانات التمدد، أو التغيرات الحرارية الدورية، قد تؤثر تدريجياً على الأداء العازل والحراري. ويظل تحليل الغازات المذابة، واختبار الرطوبة، وفحص التسريبات أو تلف الطلاء أموراً ضرورية سواءً كان المحول مُبرّداً تبريداً سلبياً أم لا. كما أن عدم وجود مراوح لا يُغني عن مراقبة سلامة نظام العزل.

يُعدّ الفحص بالأشعة تحت الحمراء مفيدًا للغاية في الأماكن المفتوحة، إذ يُمكنه الكشف عن نقاط ساخنة موضعية في أطراف التوصيلات أو أجزاء المشعات أثناء التشغيل العادي. ينبغي تفسير النتائج بعناية، مع مراعاة التعرض لأشعة الشمس ومعامل الانبعاث. قد يبدو سطح مُسخّن بالشمس في وقت متأخر من بعد الظهر أكثر دفئًا لأسباب لا علاقة لها بالحمل الحراري الداخلي.

كيف تتم مقارنة ONAN بالانتقال إلى ONAF

عندما يكون هامش التشغيل ضيقًا، غالبًا ما ينحصر القرار بين اختيار محول ONAN أكبر حجمًا أو وحدة أصغر مزودة بمراحل تبريد بمساعدة المروحة. قد يشغل التصميم السلبي الأكبر مساحة أكبر ويزيد من وزن النقل، ولكنه يتجنب مكونات التبريد الإضافية. قد يقلل نظام ONAF من حجم الخزان لنفس ذروة الحمل، ولكنه يُدخل عناصر تحكم وصيانة للمروحة وتخطيطًا لقطع الغيار وأنماط أعطال مرتبطة بمعدات التبريد نفسها.

ينبغي أن تشمل المقارنة دورة التشغيل الفعلية. إذا كان الحمل الذروي نادرًا وقصيرًا، فقد يكون محول ONAN ذو الحجم المناسب خيارًا أسهل على المدى الطويل. أما إذا كان الحمل العالي متكررًا، أو كانت درجة الحرارة المحيطة مرتفعة، أو كان التوسع المستقبلي محتملًا، فيمكن للتبريد القسري أن يوفر هامش أمان مفيد. لا يُعد أي من الخيارين أفضل تلقائيًا؛ فالخيار الأفضل يعتمد على ما إذا كان التركيب الخارجي يدعم التخلص السلبي من الحرارة مع احتياطي حراري مقبول.

في العديد من التطبيقات الخارجية، يُعدّ محوّل أونان الخيار الأمثل عندما يتوافق التصميم الحراري مع الموقع الفعلي بدلاً من التصميم المثالي. عادةً ما تكون مسارات الهواء الواضحة، والافتراضات الواقعية لدرجة الحرارة المحيطة، وتغيّر الحمل القابل للتحكم، وسعة المشعات الكافية، أهم من التفضيلات العامة للتبريد البسيط أو المتطور. بمجرد مراجعة هذه الشروط بعناية، يصبح الاختيار واضحًا.
