Почему внутренний трансформатор перегревается в закрытом помещении

Когда внутренний трансформатор работает с повышенной температурой в закрытом помещении, причина редко бывает загадочной. В большинстве случаев тепло отводится не так быстро, как образуется. Это звучит просто, однако конкретные причины далеко не всегда очевидны. Помещение может выглядеть приемлемо на бумаге, но фактически задерживать тепло во время работы. Трансформатор может работать в пределах номинальной нагрузки и всё же перегреваться, если температура окружающей среды уже слишком высока. Иногда сам аппарат исправен, а проблема заключается в помещении. Бывает и наоборот.

Для технических специалистов практический вопрос заключается не только в том, «почему он горячий», но и в том, «что вызывает образование тепла быстрее нормы и что препятствует его выходу из трансформаторной комнаты». Это различие важно: замена датчиков или очистка клемм не устранит проблему вентиляции, а установка вентиляторов не исправит перегруженную обмотку.

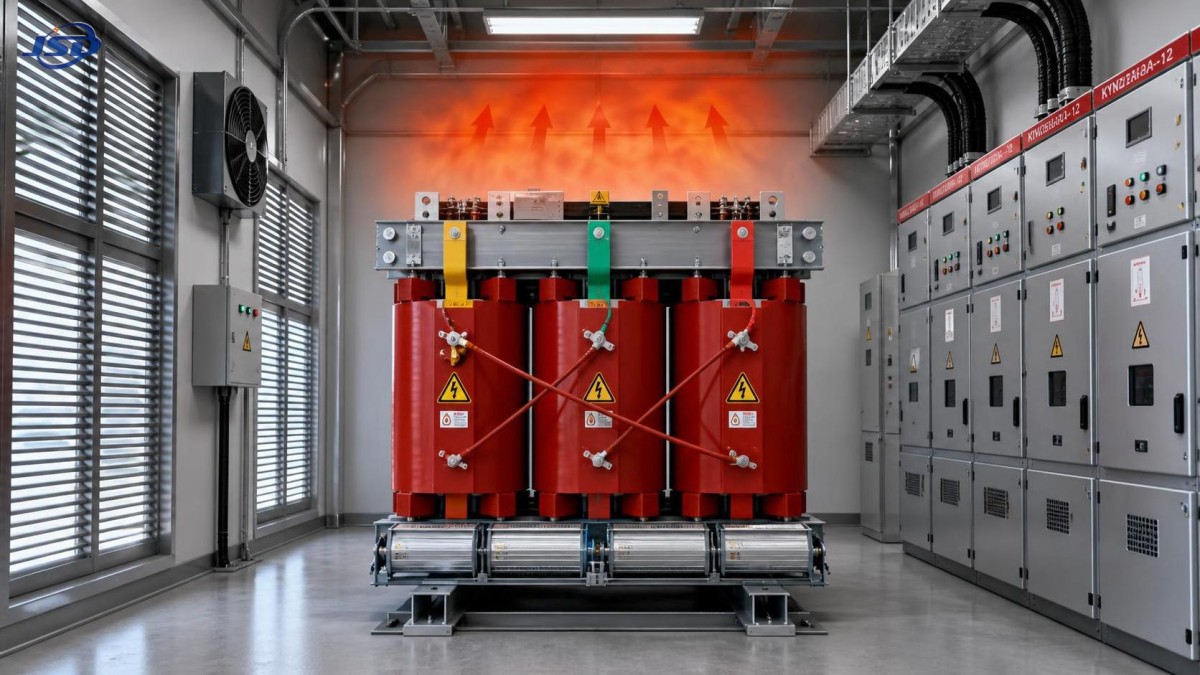

Внутренний трансформатор сильно зависит от окружающих условий. В закрытом помещении естественная конвекция слабая, горячий воздух скапливается в верхней части корпуса, и трансформатор начинает работать в собственном отработанном тепле. После этого температура обмоток повышается быстрее, изоляция стареет ускоренными темпами, и даже обычные колебания нагрузки могут привести к срабатыванию сигнализации или отключению.

Первое, что нужно проверить: не является ли само помещение причиной проблемы?

При послепродажном обслуживании одной из наиболее распространённых ошибок является предположение, что закрытое помещение подходит, если вокруг трансформатора достаточно свободного физического пространства. Само по себе пространство не означает наличия вентиляции. Если отсутствует эффективный приток воздуха, путь для удаления горячего воздуха или механический воздухообмен, помещение превращается в тепловую камеру. Особенно часто это встречается при реконструкции, когда трансформатор устанавливают в существующей электротехнической комнате, которая изначально не предназначалась для постоянного отвода тепла.

Быстрым ориентиром на объекте может служить разница между температурой в помещении и температурой поверхности трансформатора. Если в комнате необычно жарко ещё до того, как вы приблизились к аппарату, возможно, трансформатор перегревается из-за того, что температура окружающей среды уже вышла за пределы комфортного рабочего диапазона. Другой признак — насколько медленно помещение остывает после снижения нагрузки. Если комната долго остаётся горячей после пикового потребления, это обычно свидетельствует о плохом воздушном потоке, а не о кратковременной перегрузке.

Закрытые двери, устанавливаемые для защиты от пыли, обеспечения безопасности или снижения шума, часто усугубляют ситуацию. То же относится к заблокированным жалюзи, кабельным траншеям, ограничивающим движение воздуха, и подвесным потолкам, задерживающим поднимающееся тепло. На некоторых объектах специалисты обнаруживают, что вытяжные вентиляторы установлены, но имеют недостаточную производительность, отключены или работают в направлении, противоположном предусмотренному воздушному потоку.

Нагрузка может быть «нормальной» на бумаге, но чрезмерной на практике

Трансформаторы создают потери при любых режимах работы, и эти потери увеличиваются с ростом нагрузки. Потери в меди особенно чувствительны к току, поэтому аппарат, длительное время работающий вблизи верхнего предела нагрузки, нагревается значительно быстрее, чем трансформатор при умеренной и стабильной нагрузке. В закрытом помещении этому дополнительному теплу некуда уходить.

Именно здесь важна оценка условий на объекте. В журнале технического обслуживания может быть указано, что трансформатор не превышает номинальную мощность, однако это автоматически не означает, что превышение температуры допустимо. Расчётные условия, указанные на паспортной табличке, связаны с условиями установки, режимом охлаждения и температурой окружающей среды. Если фактическая температура в помещении высока, соседнее оборудование выделяет дополнительное тепло или воздушный поток недостаточен, такая же нагрузка может стать небезопасной.

Не ограничивайтесь средним значением нагрузки. Кратковременные, но повторяющиеся скачки потребления, нагрузки с высоким содержанием гармоник от приводов или выпрямителей, а также неравномерная нагрузка по фазам могут увеличивать внутренний нагрев. Эти условия легко не заметить, если на объекте периодически проверяют ток, но не используют данные о его изменении во времени.

Плохие соединения и локальные горячие точки могут имитировать проблему вентиляции

Не каждый случай перегрева начинается в обмотке. В реальных условиях эксплуатации ослабленные клеммы, окисленные соединения, кабельные наконечники недостаточного сечения и загрязнённые контактные поверхности часто создают локальный нагрев из-за повышенного сопротивления. В помещении может быть тепло, но одна точка соединения окажется намного горячее остальных. Это другой вид неисправности, который обычно проявляется при тепловом обследовании как концентрированная горячая точка, а не как равномерное повышение температуры всего корпуса трансформатора.

Это важно, поскольку локальный нагрев может постепенно распространяться. Горячее оконцевание повышает температуру соседних проводников и воздуха внутри корпуса, из-за чего может показаться, что проблема связана со всей трансформаторной комнатой. Если просто улучшить вентиляцию, можно уменьшить проявление неисправности, но не устранить её фактическую причину.

Та же логика применима к контактам переключателя ответвлений, соединениям шин и кабельным оконцеваниям. Полная проверка должна включать контроль момента затяжки, если это разрешено процедурами технического обслуживания, тепловизионное обследование под нагрузкой и визуальный осмотр на наличие изменения цвета, запаха или затвердевания изоляции.

Пыль, засорённые пути охлаждения и особенности монтажа часто недооценивают

Иногда считается, что внутренние установки находятся в чистой среде, однако это далеко не всегда так. На промышленных предприятиях в закрытых помещениях всё равно могут скапливаться пыль, масляный туман, волокна или коррозионные отложения. В установках сухого типа заблокированные вентиляционные каналы и загрязнённые охлаждающие поверхности напрямую снижают рассеивание тепла. В других конструкциях расположенные рядом стены или распределительное оборудование могут ограничивать поток воздуха вокруг корпуса трансформатора и заставлять горячий воздух циркулировать повторно.

Проблемы с зазорами особенно часто возникают после последующих изменений. Помещение, в котором изначально было достаточно свободного пространства, постепенно может заполниться кабелями, запасными частями, панелями или временными ограждениями. Каждое небольшое изменение кажется несущественным, но вместе они нарушают путь отвода тепла. Технические специалисты часто сосредотачиваются на электрической целостности и не учитывают, насколько геометрия установки влияет на охлаждение.

В Jinshida Electric Power Technology Co., Ltd. проекты в сферах электросетей, промышленности, новой энергетики и инфраструктуры часто демонстрируют один и тот же вывод: надёжная работа трансформатора зависит не только от качества изделия, но и от того, соответствуют ли фактические условия на объекте предполагаемому применению. Профессиональная техническая команда может спроектировать надёжный аппарат, однако эксплуатационные характеристики на объекте всё равно зависят от управления теплом, планировки помещения и соблюдения эксплуатационных требований.

Не игнорируйте влияние вышестоящей и нижестоящей частей системы

Иногда трансформатор работает с повышенной температурой потому, что вся энергосистема заставляет его функционировать в сложном режиме. Частые пуски крупных двигателей, низкое качество электроэнергии, гармоники от силовой электроники или повторяющиеся циклы заряда и разряда расположенных рядом энергетических систем могут изменить тепловой профиль. На объектах, где трансформаторы работают совместно с гибкими резервными или мобильными энергосистемами, необходимо внимательно анализировать процессы переключения нагрузки.

Например, если на объекте во время технического обслуживания, ввода в эксплуатацию или перехода на аварийное электроснабжение используется временное вспомогательное оборудование, такое как 50kW/100kWh Portable Trailer Energy Storage System, характер нагрузки на трансформатор до и после переключения может отличаться от обычного установившегося режима. Это не означает, что система хранения энергии является проблемой; это означает, что температурное поведение следует оценивать в рамках всей последовательности работы, а не изолированно.

Практическая последовательность поиска неисправности на объекте

Оказавшись в горячей трансформаторной комнате, не спешите сразу выбирать одно объяснение. Двигайтесь от внешних условий к внутренним.

• Проверьте температуру воздуха в помещении и выясните, не скапливается ли тепло под потолком или вокруг трансформатора.
• Убедитесь, что пути притока и вытяжки воздуха открыты, вентиляторы работают, а направление воздушного потока соответствует назначению системы.
• Сравните фактический ток нагрузки по фазам с ожидаемым режимом работы трансформатора.
• Проверьте недавние изменения: новое оборудование, заблокированные вентиляционные отверстия, изменённый доступ в помещение или сезонные изменения температуры.
• Используйте тепловизионное обследование, чтобы определить, является ли нагрев общим или сосредоточен в отдельных клеммах и соединениях.
• Осмотрите оборудование на наличие скопления пыли, ограниченных каналов охлаждения и недостаточных зазоров от стен или соседнего оборудования.
• Проверьте сигнализацию, датчики температуры и настройки защиты, но не считайте измерительный прибор неисправным, если другие проверки не подтверждают такой вывод.

Такая последовательность помогает отличить перегрев, связанный с помещением, от электрических неисправностей. Она также предотвращает очень распространённую ошибку при техническом обслуживании: замену деталей до понимания тепловых условий.

Когда датчик сообщает о «перегреве», проверьте, что именно перегревается

Температурные сигнализаторы важны, но сами по себе не дают полной картины. В зависимости от конструкции датчик может измерять температуру обмотки, сердечника, помещения или точки рядом с выходом воздуха. Если порог сигнализации настроен неправильно или место установки датчика не отражает реальную ситуацию, техническая команда может потратить много времени на поиск несуществующей причины.

Рекомендуется по возможности сравнивать показания датчика с независимым методом измерения. Если указанное значение высокое, но температура поверхности и состояние помещения ему не соответствуют, необходима дополнительная проверка. С другой стороны, если помещение явно перегрето и все внешние признаки указывают на плохое охлаждение, обсуждение исправности датчика обычно лишь отвлекает от проблемы.

Что обычно помогает устранить проблему

Во многих случаях перегрева внутреннего трансформатора в закрытом помещении корректирующие меры не отличаются сложностью. Улучшите вентиляцию. Устраните препятствия для воздушного потока. Восстановите проектные зазоры. Очистите охлаждающие каналы. Подтяните и восстановите перегретые соединения, если проверка подтверждает нагрев из-за локального сопротивления. Сбалансируйте или уменьшите нагрузку, если режим эксплуатации отклонился от первоначальных расчётных условий. При наличии гармоник или повторяющихся пиков нагрузки необходимо устранять их на уровне системы, а не рассматривать как проблему только трансформатора.

Если пересматриваются выбор оборудования или конструкция помещения, полезно сотрудничать с производителями, которые понимают как рабочие характеристики изделия, так и особенности его применения на объекте. В данном случае важны ориентированность Jinshida Electric на НИОКР, дисциплина производства и практическое применение в системах распределения электроэнергии по одной причине: надёжность трансформатора редко является только вопросом производства. Одновременно это вопрос монтажа, теплового режима и технического обслуживания.

Если внутренний трансформатор перегревается в закрытом помещении, считайте, что этому есть реальная причина, пока не доказано обратное. Тепло накапливается, старение изоляции необратимо, а повторяющиеся температурные перегрузки со временем часто приводят к более серьёзным отказам. На объекте наилучшие результаты обычно достигаются благодаря спокойному наблюдению, проверке нагрузки и тщательной оценке того, действительно ли помещение позволяет трансформатору «дышать».
